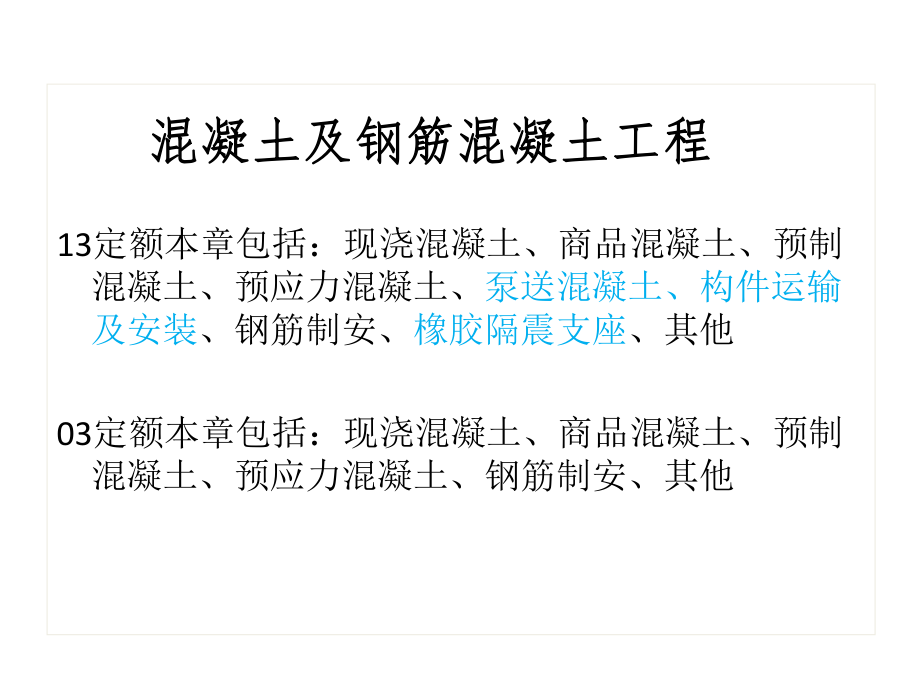

1、13定额本章包括：现浇混凝土、商品混凝土、预制混凝土、预应力混凝土、泵送混凝土、构件运输及安装、钢筋制安、橡胶隔震支座、其他03定额本章包括：现浇混凝土、商品混凝土、预制混凝土、预应力混凝土、钢筋制安、其他 混凝土及钢筋混凝土工程混凝土及钢筋混凝土工程为了避免钢筋混凝土结构的裂缝过早出现，充分利用高强度钢筋及高强度混凝土，设法在混凝土结构或构件承受使用荷载前，预先对受拉区的混凝土施加压力后的混凝土一、现浇混凝土施工一、现浇混凝土施工1、变化部分、变化部分u基础垫层：基础垫层：13定额将该项放入混凝土分部，03定额将该项放入楼地面分部u基础：基础：13定额中混凝土基础和钢筋混凝土基础合并为一项，
2、03定额中混凝土基础、钢筋混凝土基础分列为两项u桩承台：桩承台：13定额中桩承台未分类，03定额中桩承台分为：带形桩承台、独立桩承台u弧形梁：弧形梁：13定额中未单列弧形梁，03定额列出了矩形弧形梁、异形梁及异形弧形梁。u墙墙：13定额中挡土墙分为：毛石混凝土墙、混凝土及钢筋混凝土墙两项，03定额分为：毛石混凝土墙、无筋混凝土墙、钢筋混凝土墙三项。13定额中钢筋混凝土直（弧）形墙墙厚分为100以内、200以内、200以外，03定额中钢筋混凝土直（弧）形墙墙厚分为100以内、200以内、500以内、500以外。u墙：墙：断面为T形、十字形、L形的断肢剪力墙，当各肢伸出净长度与墙体厚度之比的最大比
3、值不大于4时，按异形柱定额执行，反之执行墙体定额。若伸出部分墙体厚度不同时，按与较薄墙体对应的伸出净长与厚度之比划分。03定额中断面为T形、十字形、L形的构造柱，当伸出角柱的长度与所依附的墙体厚度之比大于二时，伸出角柱的部分按相应的墙体定额执行。u板：板：13定额中有梁板、平板、拱形板、斜坡板板厚不分10cm以内、10cm以外，03定额中有梁板、平板、拱形板、斜坡板板厚不分10cm以内、10cm以外u其他其他：13定额中电缆沟、排水沟细分为沟底、沟壁，03定额中只列出暖气电缆沟。工程量计算规则中规定:有梁板中的带有弧形梁时，弧形梁算至板底执行弧形梁定额，板执行相应的有梁板的定额，13定额中未列
4、出弧形梁的项，弧形梁套取什么定额？套异形梁合适吗？不与板相连的弧形梁也套单梁连续梁吗？2.增加部分增加部分u后浇带：后浇带：基础后浇带、梁后浇带、墙后浇带、板后浇带u柱：柱：升板柱帽、管柱顶填芯、管内填芯u板：板：空心板（板厚350mm以内、350mm以外）u型钢混凝土：型钢混凝土：型钢混凝土柱、型钢混凝土梁、型钢混凝土直（弧）形墙、压型钢板混凝土组合楼板（型钢混凝土应扣除型钢体积，型钢混凝土中钢筋规格在直径14以内者，人工乘以系数1.15，每吨钢筋增加电焊条4.34千克）拓展小知识：拓展小知识：升板法施工中，待板上升到设计位置后，因为没有梁来分配板的荷载，就通过扩大柱子上端截面的办法来扩大板
5、的受力面积，这个扩大头就是柱帽。现浇升板柱帽就是指这个扩大头。升板法施工法就地预制、提升安装楼板而建造多层钢筋混凝土板柱结构的施工方法。在现场吊装好预制柱子和灌筑好室内地坪后，以地坪为底模，就地重叠灌筑各层楼板和屋面板。各层楼板和屋面板之间都要涂刷隔离剂。待板达到应有强度后，通过安置在柱上的提升机以柱为支承和导杆，将各层楼板和屋面板按提升程序逐层提升到设计位置，然后将板和柱连接固定。二、商品混凝土施工二、商品混凝土施工1、变化部分、变化部分与现浇混凝土变化部分对应。2、增加部分、增加部分板：板：空心板内芯管安装（直径100mm以内、200mm以内、300mm以内）其余部分与现浇混凝土增加部分对
6、应。三、预制混凝土三、预制混凝土预制混凝土13定额与03定额相同具有两个肢杆并以腹杆相连的混凝土柱，分平腹杆、斜腹杆双肢柱。重型厂房吊车起重量大于30t.一般就要设计双肢柱,高柱为屋架支座,低柱为吊车梁支座,两柱之间用薄壁联成一个构件,称为双肢柱。 吊车梁吊车梁是支撑桁车运行的路基，多用于厂房中。吊车梁上有吊车轨道，桁车就通过轨道在吊车梁上来回行驶。吊车梁跟钢梁相似，区别在于吊车梁腹板上焊有密集的加劲板，为提桁车吊运重物提供支撑力。折线形屋架、薄腹梁、天窗壁槽形构件、大型屋面板、双T板、单肋板、天沟四、预应力混凝土四、预应力混凝土预应力混凝土13定额与03定额相同1、先张法、先张法先张拉钢筋后
7、浇筑混凝土，其张拉程序为：在台座上按设计要求将钢筋张拉到控制应力用锚具临时固定浇筑混凝土待混凝土达到设计强度75%以上切断放松钢筋其传力途径是依靠钢筋与混凝土的粘结力阻碍钢筋的弹性回弹使截面混凝土获得预压应力。有粘结预应力混凝土先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔浇混凝土抽管养护穿筋张拉锚固灌浆(防止钢筋生锈)及锚头处理。其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土.有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设
8、法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工.无粘结预应力混凝土其主要张拉程序为:预应力钢筋沿全长外表涂刷沥青等润滑防腐材料包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)浇混凝土养护张拉钢筋锚固.2、后张法、后张法五、混凝土泵送五、混凝土泵送【说明】商品混凝土泵送按建筑物檐口高度计算混混 凝凝 土土 泵泵 送送混凝土输送泵车 檐高60m以内混凝土输送泵 檐高40m以内混凝土输送泵 檐高60m以内混凝土输送泵 檐高80m以内混凝土输送泵 檐高100m以内混凝土输送泵 檐高120m以内混凝土输送泵 檐高140m以内混凝土输送泵 檐高160m以内混凝土输送
9、泵 檐高180m以内混凝土输送泵 檐高200m以内【计算规则】商品混凝土泵送工程量按设计图示尺寸的混凝土体积以立方米计算。 混凝土泵送的工程量该怎么计算？六、构件运输六、构件运输1、变化部分、变化部分u13定额将该部分的金属构件运输并入金属结构工程中。u13定额中各类构件运输采用1KM以内及1KM以外每增加1KM（至50KM）两个子目计算；总运距超过50KM者，以施工方案自零公里起按长途运输的有关规定计算。03定额中各类构件运输采用1KM以内和5KM以内及5KM以外每增加1KM（直到50KM以内）三个子目计算；超出50KM以外的部分，以施工方案按长途运输的有关规定计算。u13定额中删除了马车运
10、输子目。预制构件分类预制构件分类七、构件安装七、构件安装1、变化部分、变化部分u03定额中单列出了采用塔式起重机吊装的预制构件：连系梁、过梁、大型屋面板、挑檐屋面板、槽形板u13定额中未单列该部分子目。u13定额将金属构件安装并入通用安装工程中的金属结构工程u其余部分13定额与03定额相同八、钢筋制安八、钢筋制安1、变化部分、变化部分u带肋钢：带肋钢：13定额中带肋钢分列为： 10以内、 10以外两 个子目 03定额中带肋钢未细分钢筋直径 u钢绞线：钢绞线：13定额中钢绞线未细分直径 03定额中后张法钢丝束（钢绞线）分列为145s 内、18 5s内、18 5s外三个子目u砖砌体加固钢筋：砖砌体
11、加固钢筋：13定额将“砖砌体加固钢筋”子目放入 钢筋制安分部 03定额将“砖砌体加固钢筋”子目放入 砌筑工程分部 九、橡胶隔震支座九、橡胶隔震支座该部分为该部分为13定额新增部分定额新增部分【计算规则】隔震橡胶支痤区别有效直径以个计算。13定额中叠层橡胶隔震支座安装（有效直径在mm）列为：D600以内、D900以内、D900以外十、其他十、其他1、变化部分、变化部分电渣压力焊接头：电渣压力焊接头：13定额中电渣压力焊接头分为： 16以内、 16以外 03定额电渣压力焊接头未分直径锥螺纹钢筋接头：锥螺纹钢筋接头：13定额中锥螺纹接头分为： 20内、 30内、 40内 03定额中锥螺纹接头分为：3
12、2 内、32外2.增加部分增加部分u预埋铁件安装预埋铁件安装u预制构件钢筋网片制安预制构件钢筋网片制安u接头：接头：气压力焊接头（ 25 内、 32内） 直螺纹钢筋接头（ 20 内 30内 40内）u植筋：植筋：钢筋植筋（孔深15d） 12内、 20 内、25内、 32内 钢筋植筋每增减10mm（孔深） 12内、 20 内、25内、 32内电渣压力焊接头、锥螺纹接头、直螺纹接头1、什么是气压力焊接头？、什么是气压力焊接头？用氧气、乙炔火焰加热钢筋接头，温度达到塑性状态时施加压力使钢筋接头压接在一起的工艺。冷挤压工艺要点：冷挤压工艺要点：(1) 将钢筋插入套筒内，使钢套端面与钢筋伸入位置标记线对齐。(2) 按照钢套筒压痕位置标记，对正压模位置，并使压模运动方向与钢筋两纵肋所在的平面相垂直，保证最大压接面能在钢筋的横肋上。(3) 压接采用预先压接一半钢筋接头，然后吊运到作业部位，完成另一半钢筋接头，这样可以减少高空作业的难度，加快施工速度。2、什么是植筋？、什么是植筋？是一种加固改造工艺，植筋技术出现在混凝土结构加固设计规范（GB 50367-2006）是一种后锚固技术；钢筋在混凝土中需要锚固，但在已经成型的混凝土需要钻孔，注胶，在原有混凝土内锚固的技术。
