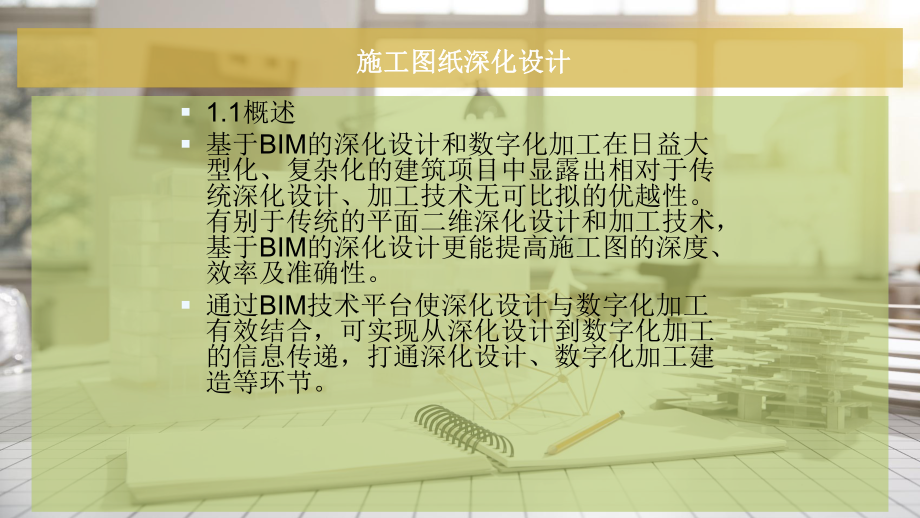

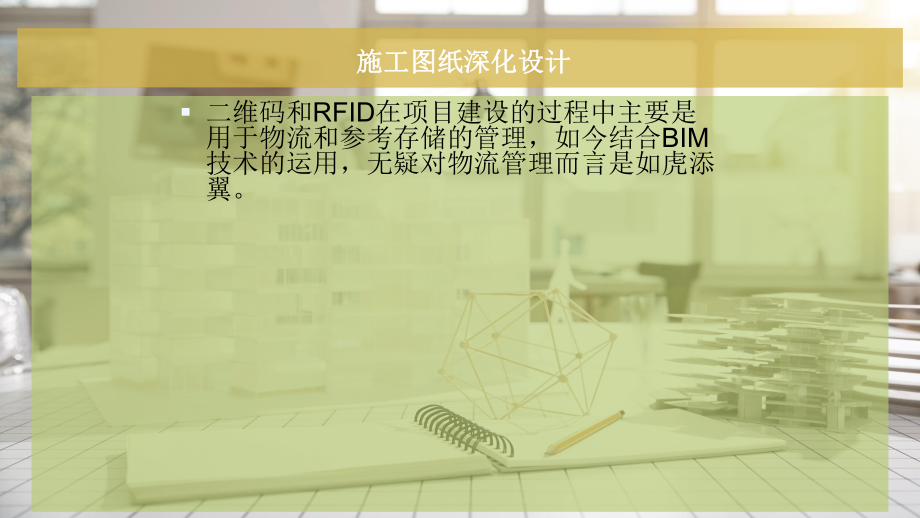

1、 施工图纸深化设计施工图纸深化设计 1.1概述 基于BIM的深化设计和数字化加工在日益大型化、复杂化的建筑项目中显露出相对于传统深化设计、加工技术无可比拟的优越性。有别于传统的平面二维深化设计和加工技术，基于BIM的深化设计更能提高施工图的深度、效率及准确性。 通过BIM技术平台使深化设计与数字化加工有效结合，可实现从深化设计到数字化加工的信息传递，打通深化设计、数字化加工建造等环节。 施工图纸深化设计施工图纸深化设计 二维码和RFID在项目建设的过程中主要是用于物流和参考存储的管理，如今结合BIM技术的运用，无疑对物流管理而言是如虎添翼。 施工图纸深化设计施工图纸深化设计 1.2构件编码系统
2、 其工作过程为：在数字化物流操作中可以给每个建筑构件都贴上一个二维码或者买入RFID芯片，这个二维码或RFID芯片相当于每个构件自己的“身份证”，再利用手持设备以及芯片技术，在需要的时候用手持设备扫描二维码及芯片，信息立即传送到计算机上进行相关操作。二维码或RFID芯片所包含的所有信息都应该被同步录入到BIM模型中去，使BIM模型与编有二维码或含有RFID芯片的实际构件对应上，以便于随时跟踪构件的制作、运输和安装情况，也可以用来核算运输成本，同时也为建筑后期运营做好准备。数字化物流的作业指导模式从设计开始直到安装完成可以随时传递它们的状态，从而达到把控构件的全生命周期的目的。 施工图纸深化设计
3、施工图纸深化设计 1.3预制构件模型建立 一、基于BIM的深化设计 专业性深化设计基于专业的BIM模型，主要涵盖土建结构、钢结构、幕墙、机电各专业、精装修的深化设计等。综合性深化设计基于综合的BIM模型，主要对各个专业深化设计初步成果进行校核、集成、协调、修正及优化，并形成综合平面图，综合剖面图。 通过BIM的精确设计后，可大大降低专业间交错碰撞，且个专业分包利用模型开展施工方案、施工顺序讨论，可以直观、清晰地发现施工中可能产生的问题，并给予提前解决，从而大量减少施工过程中的误会与纠纷，也为后阶段的数字化加工、数字建造打下坚实基础。 施工图纸深化设计施工图纸深化设计 1.3预制构件模型建立 二
4、、组织架构与工作流程 深化设计在整个项目中处于衔接初步设计与现场施工的中间环节，通常可以分为两种情况。其一，深化设计由施工单位组织和负责，每一个项目部都有各自的深化设计团队；其二，施工单位将深化设计业务分包给专门的深化单位，由该单位进行专业的、综合性的深化设计及特色服务。图图3-1 BIM项目总承包组织架构图项目总承包组织架构图BIM项目总承包BIM机电承包暖通专业给排水专业电气专业BIM建筑承包BIM结构承包BIM其他分包图图3-2 各承包企业各承包企业BIM组织架构图组织架构图各承包企业领导机构BIM主管领导信息化部门信息化主管软件系统维护员硬件系统维护员BIM主管BIM技术支持员BIM数
5、据管理员档案部门档案管理员科技质量部BIM标准管理员业务部门业务主管项目经理BIM项目经理BIM设计师BIM制图员 施工图纸深化设计施工图纸深化设计 1.3预制构件模型建立 三、预制构件模型建立深化设计技术要点 以装配式剪力墙结构深化设计为例。 1、平面、立面的一般要求 2、钢筋的锚固和搭接 3、细部尺寸要求 4、连接构造应与计算假定相符合 施工图纸深化设计施工图纸深化设计 1.3预制构件模型建立 四、模型质量控制与成果交付 1、模型质量控制 从内部质量控制和外部质量控制两个方面入手，实现深化设计中BIM模型和图纸的质量控制。 2、成果交付 目前中国的BIM技术处于起步初期，对于BIM成果交付
6、并未做详尽探讨和研究。本书就深化设计阶段从BIM交付物内容、成果交付深度、交付数据格式和交付安全四大方面进行论述。 施工图纸深化设计施工图纸深化设计 1.4BIM在混凝土结构工程中的深化设计一、基于BIM的钢筋混凝土深化设计组织框架 BIM部门必须在技术部门领导下，密切与深化设计部门配合，进行数据的交互，共同完成现浇混凝土结构工程的深化设计及后续相关工作。图图3-5 钢筋混凝土深化组织架构图钢筋混凝土深化组织架构图土建项目部施工部门质量部门技术部门深化设计部钢筋深化模板深化砌体深化BIM部门安全部门预算部门 施工图纸深化设计施工图纸深化设计 1.4BIM在混凝土结构工程中的深化设计二、基于BI
7、M的模板深化设计 模板及支撑工程在现浇钢筋混凝土结构施工工程中是不可或缺的关键环节。模板及支撑工程的费用及工程量占据了现浇钢筋混凝土工程的较大比例。 目前市场上主流的BIM软件虽然本身较为偏重设计行业，但同样也可以利用其来进行一定模板深化设计的BIM应用，其基本流程为：基于建筑结构本身的BIM模型进行模板的深化设计进行模板的BIM建模调整深化设计完成基于BIM的模板深化设计。 施工图纸深化设计施工图纸深化设计 1.4BIM在混凝土结构工程中的深化设计三、钢筋混凝土结构深化设计指南 1、钢筋连接三种方式和应用要点 2、结构拆分方式 3、结构拆分设计要点 4、预制构件脱模、存放、吊装计算 5、拆分
8、设计图包含的内容 施工图纸深化设计施工图纸深化设计 1.4BIM在混凝土结构工程中的深化设计四、预制构件中钢筋深化设计 BIM模式与传统模式相比，会引入工程基础数据库作为解决方法。工程基础数据库由实物量数据和造价数据两部分构成，其中，实物量数据可以通过算量软件创建的BIM模型直接导入，造价数据可以通过造价软件导入。通过建立企业级项目基础数据库，可以自动汇总分散在各个项目中的工程模型，建立企业工程基础数据，自动拆分和统计不同部门所需数据，作为部门决策的依据；自动分析工程人、材、机数量，形成多工程对比，有效控制成本，通过协同分享提高部门间协同效率，并且建立与ERP的接口，使得成本分析数据信息化、自动化和智能化。这就很好地为各项目条线的数据共享提供了数据平台。图图3-25 钢筋生产及加工流程图钢筋生产及加工流程图设计方将钢筋模型传递给承包商承包商根据进度选择模型内物件和钢筋承包商将深化修正好的钢筋表给软件制造商软件制造商把数据导入专用软件，之后生产钢筋并交付总包商通过BIM软件出组装图
