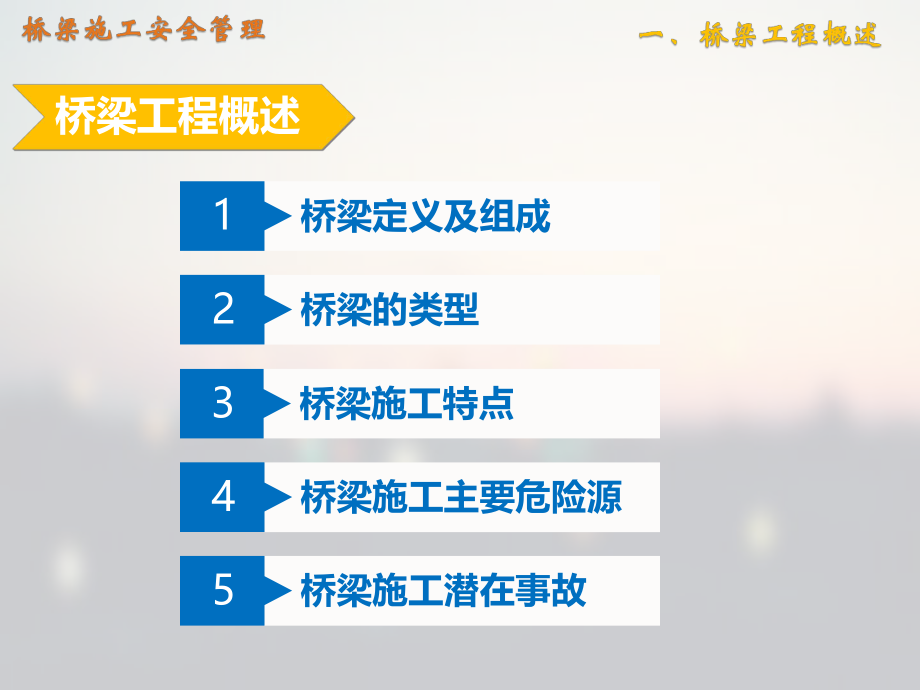

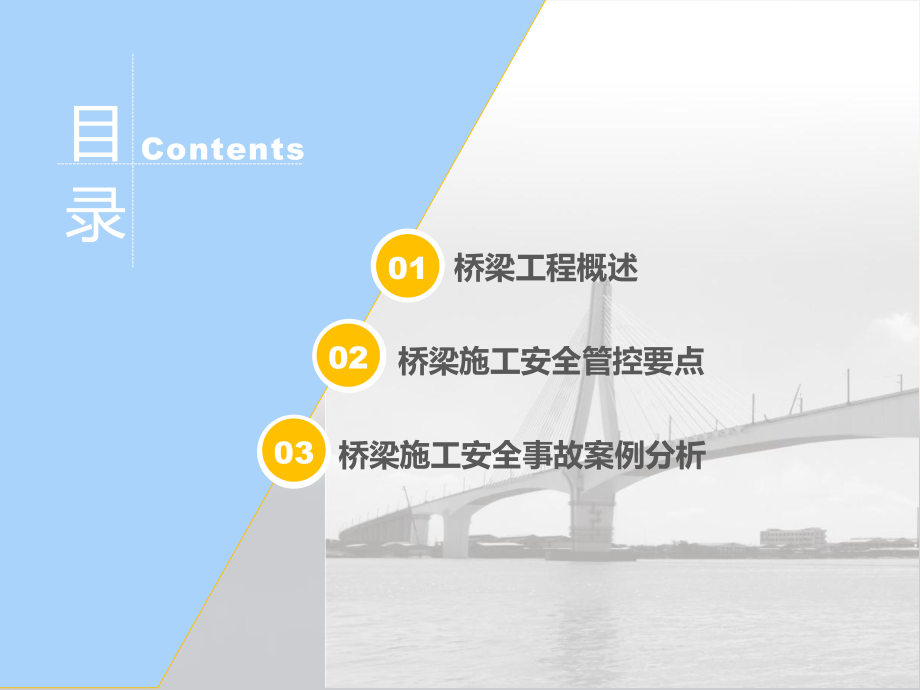

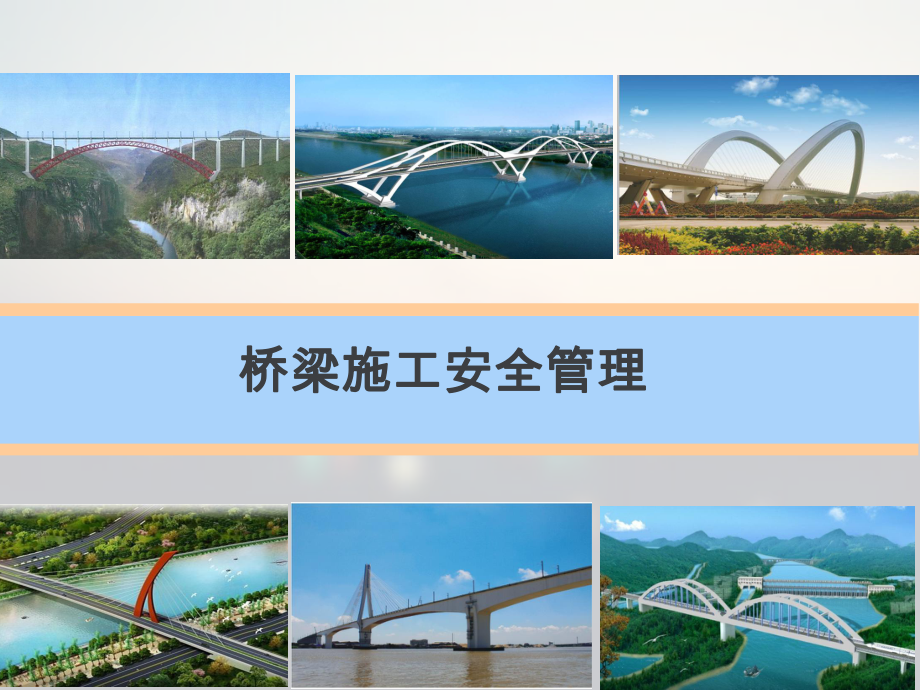

1、桥梁施工安全管理桥梁施工安全管理Contents目录010203桥梁工程概述桥梁施工安全管控要点桥梁施工安全事故案例分析桥梁工程概述桥梁定义及组成1桥梁的类型2桥梁施工特点3桥梁施工主要危险源4桥梁施工潜在事故51.桥梁的定义及组成桥梁，指横跨、架设在江河、湖海、交通道路等上方，使车辆行人等能顺利通行的建筑物。 桥梁一般由上部构造、下部结构、支座和附属构造物组成，上部结构又称桥跨结构，是跨越障碍的主要结构;下部结构包括桥台、桥墩和基础;支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置;附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。2.桥梁的类型桥梁结构从力学上归纳分为梁式、拱式、悬吊式
2、三种基本体系以及他们之间的各种组合结构。按用途分为公路桥、铁路桥、公铁两用桥、人行桥、过水桥等； 按跨径大小和总长分为小桥、中桥、大桥、特大桥；按行车道位置分为上承式桥、中承式桥、下承式桥（一般为拱桥）；按使用年限可分为永久性桥、半永久性桥、临时桥；按材料类型分为木桥、圬工桥、钢筋砼桥、预应力桥、钢桥等。3.桥梁施工特点（1）施工工序复杂 桥梁施工包含桩基、承台、墩身、桥垮结构、附属等内容，同时还涉及栈桥、围堰、支架等临时结构等施工；（2）大型设备、设施多 架桥机、钻机、吊机（龙门吊机、汽车吊、浮吊、缆索吊机等）、船舶、栈桥、挂篮、支架、移动模架等；（3）安全风险高 桥梁施工工序复杂、设备多，
3、各种危险源多，控制难度大，安全风险高。4.桥梁施工主要危险源序号桥型主要结构内容主要施工内容简述主要设备或设施主要危险源1拱桥桩基、拱箱、立柱、梁板桩基施工、预制拱箱梁、单跨时由中间向两侧安装；多跨时，相邻墩安装时预拉。索道、张拉设备、对拉设施。挖孔桩、拱箱、梁安装2斜拉桥桩基、承台、墩身、悬臂梁、塔柱、斜拉索桩基施工、墩身爬模施工、0#1#块托架现浇、1#块后悬臂施工、塔柱爬模施工、斜拉索安装、张拉施工。水上作业平台、爬模、托架、悬臂挂蓝、塔吊、大吨位张拉设备、满堂支架、栈桥设施。挖孔桩、水上作业平台、爬模、托架、悬臂挂蓝、塔吊、预应力张拉、落地支架、栈桥3悬索桥（吊桥）桩基、承台、墩身、塔
4、柱、地锚、主缆、钢箱梁桩基施工、墩身爬模施工、塔柱爬模施工、主缆安装、钢箱梁安装、张拉施工。水上作业平台、爬模、塔吊、索道、张拉设备、猫道。挖孔桩、水上作业平台、爬模、塔吊、钢箱梁安装、预应力张拉、猫道4T型刚构桥桩基、承台、墩身、悬臂梁桩基施工、墩身爬模施工、0#1#块托架现浇、1#块后悬臂施工、张拉施工。水上作业平台、爬模、托架、悬臂挂蓝、塔吊、张拉设备、满堂支架、栈桥设施。挖孔桩、水上作业平台、爬模、托架、悬臂挂蓝、塔吊、预应力张拉、落地支架、栈桥5连续梁桥桩基、承台、墩身、连续梁桩基施工、墩身爬模施工、连续梁顶预制、连续梁顶推施工、张拉施工。水上作业平台、爬模、塔吊、张拉设备、顶推设备
5、、栈桥设施。挖孔桩、水上作业平台、爬模、塔吊、预应力张拉、顶推、栈桥6架桥机施工简支梁桥桩基、承台、墩身、简支梁桩基施工、墩身爬模施工、简支梁施工、张拉施工。爬模、塔吊、张拉设备、架桥机。挖孔桩、爬模、塔吊、预应力张拉、梁安装7现浇支架施工梁桥桩基、承台、墩身、现浇梁桩基施工、墩身爬模施工、现浇梁施工、张拉施工。爬模、塔吊、张拉设备、满堂支架。挖孔桩、爬模、塔吊、预应力张拉、落地支架5.桥梁施工潜在事故序号重大危险源潜在事故一深基坑工程 1开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程地下管网损坏、坍塌、中毒和窒息、触电、火灾、起重伤害、高处坠落、物体打击、机械伤害、职业危害
6、等10种。2开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。二模板工程及支撑体系 1工具式模板工程：包括滑模、爬模工程。坍塌、触电、机械伤害、起重伤害、高处坠落、物体打击、气瓶爆炸等7种。 2混凝土模板支撑工程； 1） 搭设高度8m及以上； 2） 搭设跨度18m及以上； 3） 施工总荷载15kN/m2及以上； 4） 集中线荷载20kN/m及以上。3承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。三起重吊装及安装拆卸工程 1采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装
7、工程。机械伤害、高处坠落、物体打击、起重伤害、触电、起重机体毁坏等6种2起重量300kN及以上的起重设备安装工程；高度200m及以上内爬起重设备的拆除工程。序号重大危险源潜在事故四脚手架工程 1搭设高度50m及以上落地式钢管脚手架工程。坍塌、触电、机械伤害、起重伤害、高处坠落、物体打击等6种。 2提升高度150m及以上附着式整体和分片提升脚手架工程。3架体高度20m及以上悬挑式脚手架工程。4栈桥设施。坍塌、触电、机械伤害、起重伤害、高处坠落、物体打击、淹溺等7种。5水上作业平台。五其它 1跨度大于36m及以上的钢结构安装工程。坍塌、触电、机械伤害、起重伤害、起重机体毁坏、高处坠落、物体打击等7
8、种。2开挖深度超过16m的人工挖孔桩工程。地下管网损坏、坍塌、中毒和窒息、触电、火灾、起重伤害、高处坠落、物体打击、机械伤害、职业危害等10种。3采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程。相应的事故。4连续梁顶推工程。触电、高处坠落、物体打击、机械伤害5易燃易爆危险品库房。爆炸、火灾、设施损坏。6高边坡、高切坡施工。地下管网损坏、坍塌、触电、高处坠落、物体打击、机械伤害等6种。7地质灾害（桥梁相邻位置）。坍塌、中毒和窒息。桥梁施工安全管控要点一般管理要求1基础施工管控要点2承台施工管控要点3墩身施工管控要点4上部结构施工管控要点51.桥梁施工安全一般管理要
9、求（1）坚持“管生产必须管安全”的原则，设置安全管理机构，配备安全管理人员，制定安全生产规章制度，落实安全生产责任制。 （2）强化教育培训，熟悉和遵守有关安全生产法律法规和本规程的规定。经培训合格方准上岗。特种作业人员必须经专业培训并考核合格后持证上岗。（3） 作业指导书包含相应的安全操作要求，编制各级施工安全技术交底文件并按规定交底，确保交底有效性和针对性。 （4）施工组织设计应包含安全保障措施。危险性较大的工程应编制专项施工方案，并按有关规定经审批后实施。 （5）采用合格的机械设备、仪器仪表、材料和安全防护用品等。 （6）按规定进行安全生产检查，对事故隐患必须及时采取整改措施。 （7）根据
10、工程特点和施工环境进行危险源辨识，对重大危险 源应编制应急预案，成立应急组织，配备应急物资，并按规定组 织培训和演练。 （8）施工过程中应及时掌握气象、水文和地质灾害等相关信息， 做好防范和应急工作。2.基础施工管控要点1）钻机平台牢固、平整；2）施工前及施工过程对钻机的安全检查；3）钻机走行要慢速、平稳；4）泥浆池及平台周围临边防护；5）桩基混凝土灌注过程中安全注意事项；6）钢筋笼安装过程安全注意事项,吊装、临时用电等；7）混凝土灌注后孔口防护；8）如在水上作业，应设置水上救生设施；9）机械设备拆除安全注意事项。1）挖孔前应详细了解地质、地下水文等情况；2）锁扣施工高度（高出地面不小于30c
11、m）及护壁施工质量；3）人员下孔前，应对有毒、有害气体进行检测；4）人工挖孔作业用电安全，如防水带罩灯照明、电压为安全电压等；5）人员下孔作业防坠设施安装；6）渣土外运时防坠物打击作业人员；7）钢筋笼安装过程安全注意事项,吊装、临时用电等；8）桩基混凝土灌注过程中安全注意事项；9）挖孔进程及混凝土灌注后孔口防护；10）如需爆破作业，爆破应进行专门设计并严格执行。3.承台施工管控要点1）了解分析水文、地质情况，设计合理开挖坡度；2）开挖时按照方案严格执行，如分台阶、边坡支护等；3）注意基坑渗水、排水等以及基坑临边防护；4）加强承台钢筋施工及混凝土施工安全注意事项。3.承台施工管控要点1）了解分析
12、水文、地质情况；2）进行专门基坑支护方案设计，并严格控制围护结构质量；3）注意基坑渗水、排水等以及基坑临边防护；4）加强承台钢筋施工及混凝土施工安全注意事项。3.承台施工管控要点1）了解分析水文、地质情况；2）进行专门钢围堰方案设计，围堰刚度、强度、稳定性等；3）严格按照方案执行，加强钢围堰施工质量控制，如焊接质量等；4）加强钢围堰插打或下沉过程安全控制（起重、吊装等）；5）深水钢围堰（双臂钢围堰、钢套箱围堰等）注意下放顺序及封底混凝土施工控制；6）加强围堰内渗漏水排查及处理；7）做好围堰周围临边防护及水上防护设施等；8）加强承台钢筋、混凝土施工、临时用电、起重吊装等安全注意事项。4.墩身施工
13、管控要点1）对墩身进行专门设计，刚度、强度、稳定性等；2）对有支架施工时，应对支架安装质量严格控制；3）施工时应加强模型拉杆、螺栓安装的检查；4）加强模型吊装安装及拆除时安全注意事项；5）加强临边防护、操作平台、钢筋砼施工、用电、高空安全事项。4.墩身施工管控要点1）对墩身进行专门设计，刚度、强度、稳定性等；2）严格控制和检查模型在爬升过程安全情况，爬升系统、爬升控制等；3）施工时应加强模型拉杆、螺栓安装的检查；4）加强模型吊装安装及拆除时安全注意事项；5）加强临边防护、操作平台、钢筋砼施工、用电、高空安全事项。5.上部结构施工管控要点1）对现浇支架进行专门设计，刚度、强度、稳定性验算；2）加
14、强支架基础处理（承载力控制）及排水等；3）加强支架安装质量控制；4）严格落实支架预压，并做好观测记录；5）加强梁体钢筋、模版、混凝土、预应力施工、临时用电、起重吊装等安全注意事项；6）加强预应力张拉安全控制；7）严格按照支架拆除顺序执行，加强拆除安全控制；8）加强施工过程临边防护、施工平台、高空作业等安全控制。5.上部结构施工管控要点1）对悬臂施工挂篮、模版等进行专门设计，刚度、强度、稳定性验算；2）加强挂篮主桁施工质量控制；3）严格落实挂篮预压（或主桁对拉），并做好观测记录；4）加强挂篮安装、走行安全控制；4）加强梁体钢筋、模版、混凝土、预应力施工、临时用电、起重吊装等安全注意事项；6）加强
15、预应力张拉安全控制；7）加强挂篮拆除安全控制；8）加强施工过程临边防护、施工平台、高空作业等安全控制。5.上部结构施工管控要点1）预制梁安装编制专项施工方案（架桥机或吊车安装等）；2）预制梁场钢筋、模型、混凝土、吊装、用电等施工安全；3）架桥机施工时，架桥机按拆、走行、架梁过程的安全控制；4）吊车安装梁体时，基础选择、吊装型号、吊点、通讯等把控；5）警戒区域设置、临边防护等落实到位。5.上部结构施工管控要点1）拱桥施工： 少支架法（支架法）施工 a. 编制专项施工方案并审批完成； b. 支架安装、拆除安全控制； c. 拱节段吊装、安装安装控制； d. 临边防护、临时用电、高空作业等控制。1）拱
16、桥施工： 无支架法（缆索吊装法）施工 a. 编制专项施工方案并审批完成； b. 塔架安装、拆除安全控制； c. 缆索、扣索安装、拆除安全控制； d. 拱节段吊装、安装安装控制； e. 临边防护、临时用电、高空作业等控制。2）斜拉桥施工： a. 编制专项施工方案并审批完成； b. 塔柱施工安全控制； c. 梁体施工及斜拉索施工安全控制； d. 临边防护、临时用电、吊装、高空作业等控制。3）悬索桥施工： a. 编制专项施工方案并审批完成； b. 塔柱施工安全控制； c. 主揽及吊索施工安全控制； d. 临边防护、临时用电、吊装、高空作业等控制。桥梁施工安全事故案例分析墩柱模型爆裂事故案例1现浇支架垮塌事故案例2挂篮倾翻事故案例3架桥机倾翻事故案例41.墩柱模型爆裂事故案例事故经过：2014年11月3日，由某单位施工人员正在浇筑某桥梁X#墩0#柱、1#柱混凝土，晚上20:00左右，0#柱混凝土浇筑至10.6米左右，1#柱混凝土浇筑至9.8米左右，突然0#柱底部节段钢模型面板与连接板靠内侧连接处爆裂（连接板与模型面板的连接方式为每焊接5cm然后间隔1520cm焊接），模型朝线路方向左侧倾倒，并
