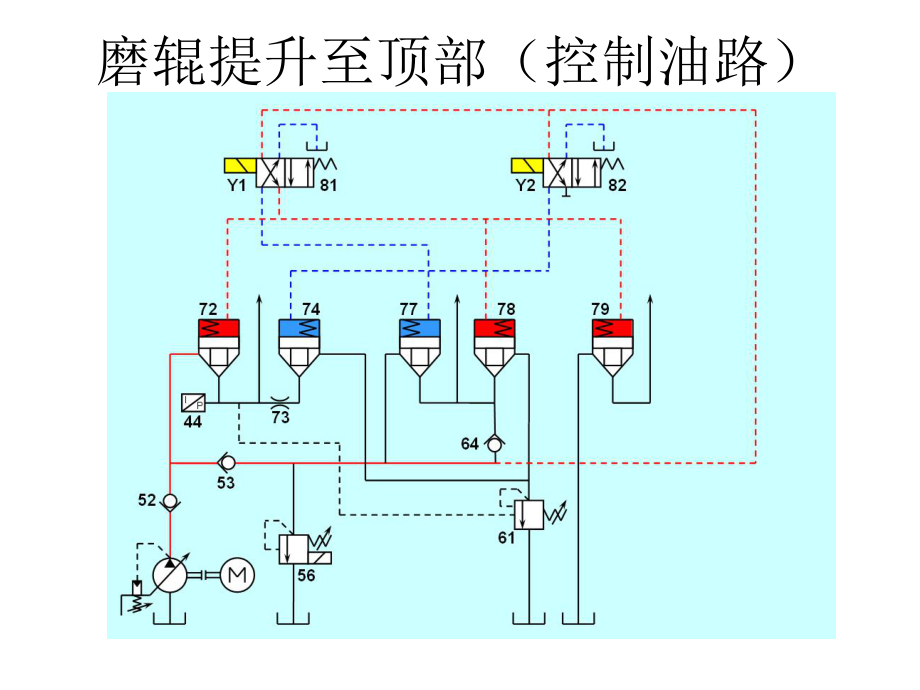

1、磨辊提升至顶部磨辊提升至顶部（控制油路）磨辊处于研磨状态磨辊处于研磨状态（控制油路）磨辊研磨压力降低状态磨辊研磨压力升高状态急停按钮工作状态插装阀示意图插装阀示意图Standard CoverAPXBAXAPFi g u re 1 2 .4 5 Sta n d a rd C o ve r C o n fi g u ra ti o nCOPYRIGHT(1999) VICKERS, INCORPORATEDCStandard Cover Configuration插装阀示意图psig0500100015002000psig0500100015002000psig0500100015002000S
2、ystem PressureLess Than pprechargeSystem Pressureat pmaxSystem Pressureat pminFi gur e 17.7 Bl adder Accum ul ator O per ati onCOPYRIGHT(1999) VICKERS, INCORPORATEDCBladder Accumulator Operation研磨压力范围设定研磨压力范围设定值解释Set point-SP 中控给定压力值P1主泵停止压力P2Y2电磁阀关闭压力P3Y2电磁阀开启压力P4主泵开启压力研磨压力范围值： SP-P1SP+ P4电磁阀开闭压力范围值：SP-P2 SP+P3以SP=130为例进行数字说明，其中设定P1=2，P2=1，P3=7，P4=5；（单位均为bar）主泵启动压力 SP-P4=130-5=125；主泵停止压力 SP+P1=130+1=131；开启电磁阀Y2压力SP+P3=130+7=137关闭电磁阀Y2压力SP-P2=130-1=129研磨压力范围设定液压缸上部油压下限值以及最大压力值研磨压力范围设定设定研磨压力值的上、下限；设定值参照下表研磨压力范围及阀61设定第一列为预冲氮气压力值，第二列为研磨压力上下限，第三列为阀61的压力设定值研磨压力范围设定油箱冷却水阀开、停温度设定
