1、 目录目录 1 库卡 smartPAD 手持编程器 2 操作界面 KUKA smartHMI 2.1 状态栏 2.1.1 提交解释器的状态显示 2.1.3调用主菜单 2.1.4更换用户组 2.1.5更换运行方式 2.2坐标系3 手动运行机器人 3.1 窗口手动移动选项 3.2 手动运行附加轴 3.3 显示实际位置 3.4 显示数字输入/ 输出端 3.5显示外部自动运行的输入/ 输出端4 执行程序 4.2 语句指针 4.3 设定程序倍率（POV） 4.4 机器人解释器状态显示 4.5 启动正向运行程序（手动）5 运动编程基础 5.1 点至点（PTP）运动方式 5.2 LIN 运动方式 5.3 C

2、IRC 运动方式6 对 PTP、LIN、CIRC 运动进行编程 6.2 对 LIN 运动进行编程 6.3 对 CIRC 运动进行编程 6.4选项窗口坐标系 6.5选项窗口移动参数 (LIN, CIRC, PTP)7 重新示教点 8 对逻辑指令进行编程 8.2 设置数字输出端 - OUT 8.3 设置脉冲输出端 - PULSE 8.4 给等待时间编程 - WAIT 8.5 更改逻辑指令9 焊点编程10 电极初始化1 用于拔下用于拔下 smartPAD 的按钮的按钮2 用于调出连接管理器的钥匙开关用于调出连接管理器的钥匙开关。 只有当钥匙插入时，方可转动开关。利用 连接管理器可以转换运行方式。3

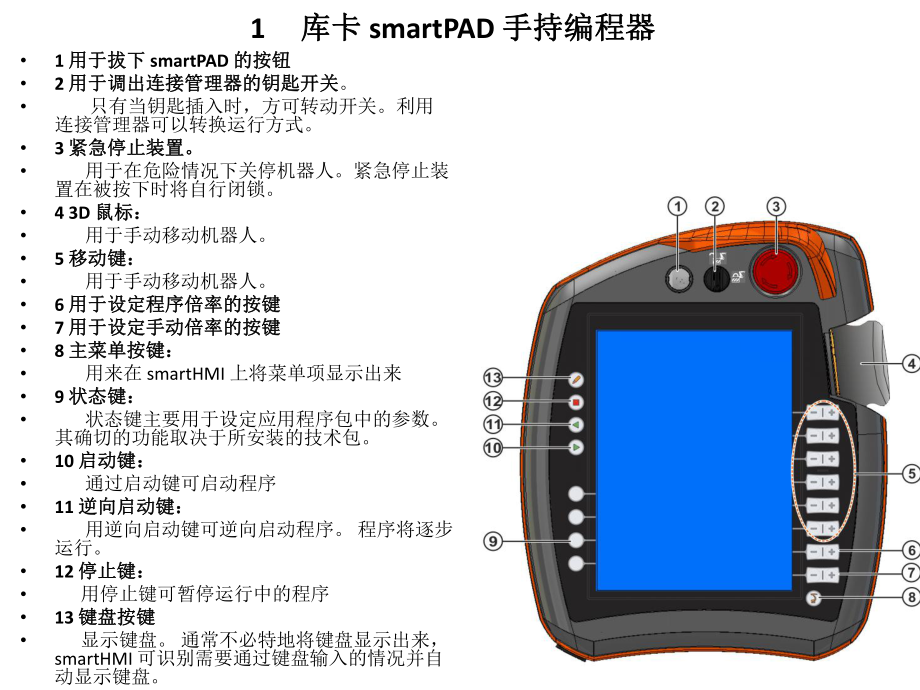

3、紧急停止装置紧急停止装置。 用于在危险情况下关停机器人。紧急停止装置在被按下时将自行闭锁。4 3D 鼠标鼠标： 用于手动移动机器人。5 移动键移动键： 用于手动移动机器人。6 用于设定程序倍率的按键用于设定程序倍率的按键7 用于设定手动倍率的按键用于设定手动倍率的按键8 主菜单按键主菜单按键： 用来在 smartHMI 上将菜单项显示出来9 状态键状态键： 状态键主要用于设定应用程序包中的参数。其确切的功能取决于所安装的技术包。10 启动键启动键： 通过启动键可启动程序11 逆向启动键：逆向启动键： 用逆向启动键可逆向启动程序。 程序将逐步运行。12 停止键停止键： 用停止键可暂停运行中的程序

4、13 键盘按键键盘按键 显示键盘。 通常不必特地将键盘显示出来，smartHMI 可识别需要通过键盘输入的情况并自动显示键盘。 1 库库卡卡 smartPAD 手持编程器手持编程器1 确认确认开关开关2 启动键（绿色启动键（绿色）3 确认开关确认开关4 USB 接口接口5 确认确认开关开关6 型号铭牌型号铭牌说明如下：说明如下： 2 操作操作界面界面 KUKA smartHMI1 状态栏状态栏2 提示信息计数器提示信息计数器 提示信息计数器显示每种提示信息类型各有多少条提示信息。触摸提示信息计数器可放大显示。3 信息窗口信息窗口 根据默认设置将只显示最后一条提示信息。触摸提示信息窗口可放大该窗

5、口并显示所有待处理的提示信息。可以被确认的提示信息可用OK 键确认。所有可以被确认的提示信息可用全部 OK 键一次性全部确认。4 3D 鼠标的状态显示鼠标的状态显示 该显示会显示用 3D 鼠标手动移动的当前坐标系。 触摸该显示就可以显示所有坐标系并可以选择另一个坐标系。5 显示显示3D 鼠标定位鼠标定位 触摸该显示会打开一个显示 3D 鼠标当前定位的窗口，在窗口中可以修改定位。6 移动键的状态显示移动键的状态显示 该显示可显示用移动键手动移动的当前坐标系。 触摸该显示就可以显示所有坐标系并可以选择另一个坐标系。7 移动键标记移动键标记 如果选择了与轴相关的移动，这里将显示轴号（A1、A2 等）

6、。如果选择了笛卡尔式移动，这里将显示坐标系的方向（X、Y、Z、A、B、C）。 触摸标记会显示选择了哪种运动系统组。8 程序倍率程序倍率9 手动倍率手动倍率10 按键栏按键栏。 这些按键自动进行动态变化，并总是针对 smartHMI 上当前激活的窗口。最右侧是按键编辑。用这个按键可以调用导航器的多个指令。11 时钟时钟 时钟显示系统时间。触摸时钟就会以数码形式显示系统时间以及当前日期。12 WorkVisual 图标图标 触摸图标将显示激活项目和软键 打开。经由打开进入项目管理窗口。2.1 状态栏状态栏1 主菜单按键。用来在 smartHMI 上将菜单项显示出来。2 机器人名称。机器人名称可以更

7、改。3 如果选择了一个程序，则此处将显示其名称。4 提交解释器的状态显示5 驱动装置的状态显示。触摸该显示就会打开一个窗口，可在其中接通或关断驱动装置。6 机器人解释器的状态显示。可在此处重置或取消勾选程序。7 当前运行方式8 POV/HOV 的状态显示。显示当前程序倍率和手动倍率。9 程序运行方式的状态显示。显示当前程序运行方式。10 工具/ 基坐标的状态显示。显示当前工具和当前基坐标。11 增量式手动移动的状态显示 状态栏显示工业机器人特定中央设置的状态。多数情况下通过触摸就会打开一个窗口，可在其中更改设置。2.1.1 提交提交解释器的状态显示解释器的状态显示2.1.2 驱动装置驱动装置的

8、状态显示和移动条件窗口的状态显示和移动条件窗口 触摸驱动装置的状态显示会打开移动条件窗口。可在此处接通或关断驱动装置。2.1.3调用主菜单调用主菜单主菜主菜单窗口属性：单窗口属性：左栏中显示主菜单。 用箭头触及一个菜单项将显示其所属的下级菜单（例如配置）。视打开下级菜单的层 数多少，可能会看不到主菜单栏，而是只能看到下级菜单。右上箭头键重新显示上一个打开的下级菜单。 左上 Home 键显示所有打开的下级菜单。在下部区域将显示上一个所选择的菜单项（最多 6 个）。这样能直接再次选择这些菜单项，而无须先关闭打开的下级菜单。左侧白叉关闭窗口。KSS 结束或重新启动结束或重新启动1. 在主菜单中选择关

9、机。2. 选择所需的选项。3. 按下关闭控制系统 PC 或者重新启动控制系统 PC 。4. 点击是确认安全询问。该系统程序即结束，然后视所选择的选项而定又重新启动。重新启动后即显示以下提示信息：重新启动后即显示以下提示信息： 控制器冷启动 或者，如果选择了重新读入文件，则显示： 控制器的初始冷启动2.1.4更换更换用户用户组组操作步骤操作步骤1. 在主菜单中选择配置 用户组。 将显示出当前用户组。2. 若欲切换至默认用户组，则： 按下标准。 ( 如果已经在默认的用户组中，则不能使用标准。） 若欲切换至其它用户组，则： 按下登录。 选定所需的用户组。3. 如果需要： 输入密码并用登录确认。说明说

10、明在库卡系统软件（KSS）中，视用户组的不同有不同功能可供选择。 共有下列用户组:操作操作人员人员 操作人员用户组。 此为默认用户组。用户用户 操作人员用户群。 （在默认设置中操作人员和应用人员的目标群是一样的。） 专家专家 程序员用户组。 此用户组通过一个密码进行保护。 安全安全维护人员维护人员 调试人员用户群。 该用户可以激活和配置机器人的安全配置。此用户组通过一个密码进行保护。 安全投入运行人员安全投入运行人员 只有当使用 KUKA.SafeOperation 或 KUKA.SafeRangeMonitoring 时，该用户组才相关。 该用户组通过一个密码进行保护。 管理员管理员功能与专

11、家用户组一样。 另外可以将插件（Plug-Ins）集成到机器人控制系统中。此用户组通过一个密码进行保护。2.1.5更换更换运行方式运行方式操作操作步骤步骤1. 在 smartPAD 上转动用于连接管理器的开关。 会显示连接管理器。2. 选择运行方式。3. 将用于连接管理器的开关再次转回初始位置。所选的运行方式会显示在 smartPAD 的状态栏中。2.2坐标系坐标系在机器人控制系统中定义了下列笛卡尔坐标系： 世界世界 ROBOT 基础基础 工具工具说明：说明： 世界世界世界坐标系是一个固定定义的笛卡尔坐标系， 是用于 ROBOT 坐标系和基础坐标系的原点坐标系。在默认配置中，世界坐标系位于机器

12、人足部。ROBOTROBOT 坐标系是一个笛卡尔坐标系，固定位于机器人足部。 它可以根据世界坐标系说明机器人的位置。在默认配置中，ROBOT 坐标系与世界坐标系是一致的。 用 $ROBOT 可以定义机器人相对于世界坐标系的移动。基础基础基础坐标系是一个笛卡尔坐标系，用来说明工件的位置。 它以世界坐标系为参照基准。在默认配置中，基础坐标系与世界坐标系是一致的。 由用户将其移入工件。工具工具工具坐标系是一个笛卡尔坐标系，位于工具的工作点中。在默认配置中，工具坐标系的原点在法兰中心点上。 （因而被称作法兰坐标系。） 工具坐标系由用户移入工具的工作点。机器人坐标系的机器人坐标系的转角：转角：3 手动手

13、动运行机器人运行机器人手动运行机器人分为 2 种方式： 笛卡尔式运行笛卡尔式运行 TCP 沿着一个坐标系的轴正向或反向运行。 与轴相关的运行与轴相关的运行 每个轴均可以独立地正向或反向运行。有 2 个操作元件可以用来运行机器人： 运行运行键键 3D 鼠标鼠标3.1 窗口窗口手动移动选项手动移动选项说明说明 用于手动移动机器人的所有参数均可在手动移动选项窗口中设置操作操作步骤步骤打开手动移动选项窗口：1. 在 smartHMI 上打开一个状态显示窗，例如状态显示 POV。（无法显示提交解释器、驱动装置和机器人解释器的状态。）一个窗口打开。2. 点击选项。 窗口手动移动选项打开。对于大多数参数来说

14、，无需专门打开手动移动选项窗口。 您可以直接通过smartHMI 的状态显示来设置。选项卡概述选项卡概述3.2 手动运行附加轴 附加轴不能通过空间鼠标来运行。 如果选择了“ 空间鼠标” 运行模式，则只能用空间鼠标来移动机器人。 而附加轴则必须用运行键来运行。前提前提条件条件 运行模式“ 运行键” 已激活。运行方式 T1操作操作步骤步骤1. 在窗口手动移动选项中的选项卡按键里选择所希望的运动系统组，例如附加轴。运动系统组的可用种类和数量取决于设备配置。2. 设定手动倍率。3. 按住确认开关。在运行键旁边将显示所选择运动系统组的轴。4. 按下正或负运行键，以使轴朝正方向或反方向运动。说明说明根据不
