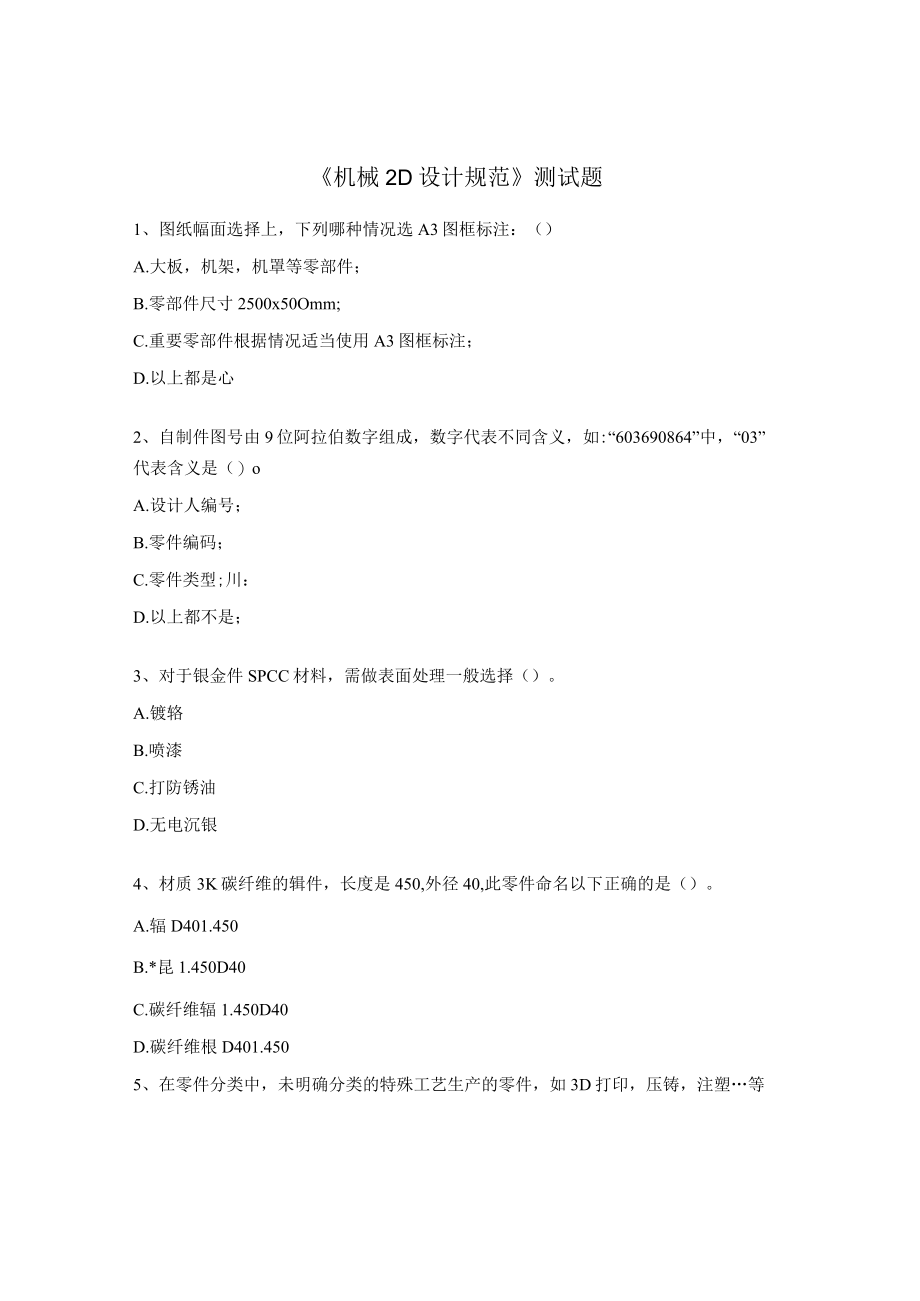

1、机械2D设计规范测试题1、图纸幅面选择上,下列哪种情况选A3图框标注:()A.大板,机架,机罩等零部件;B.零部件尺寸2500x50Omm;C.重要零部件根据情况适当使用A3图框标注;D.以上都是心2、自制件图号由9位阿拉伯数字组成,数字代表不同含义,如:“603690864”中,“03”代表含义是()oA.设计人编号;B.零件编码;C.零件类型;川:D.以上都不是;3、对于银金件SPCC材料,需做表面处理一般选择()。A.镀辂B.喷漆C.打防锈油D.无电沉银4、材质3K碳纤维的辑件,长度是450,外径40,此零件命名以下正确的是()。A.辐D401.450B.*昆1.450D40C.碳纤维辐

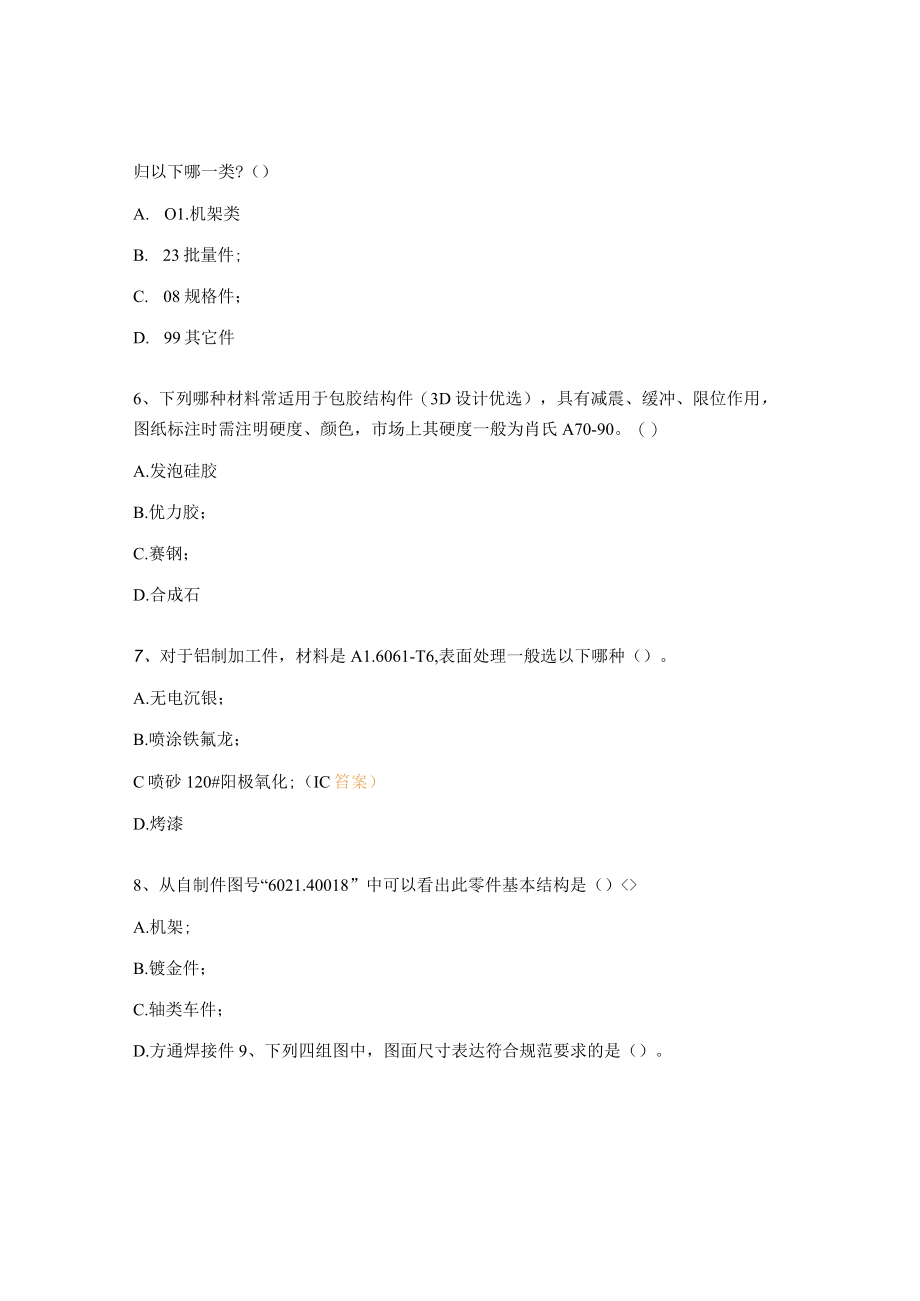

2、1.450D40D.碳纤维根D401.4505、在零件分类中,未明确分类的特殊工艺生产的零件,如3D打印,压铸,注塑等归以下哪一类?()A. O1.机架类B. 23批量件;C. 08规格件;D. 99其它件6、下列哪种材料常适用于包胶结构件(3D设计优选),具有减震、缓冲、限位作用,图纸标注时需注明硬度、颜色,市场上其硬度一般为肖氏A70-90。()A.发泡硅胶B.优力胶;C.赛钢;D.合成石7、对于铝制加工件,材料是A1.6061-T6,表面处理一般选以下哪种()。A.无电沉银;B.喷涂铁氟龙;C喷砂120#阳极氧化;(IC笞案)D.烤漆8、从自制件图号“6021.40018”中可以看出此零

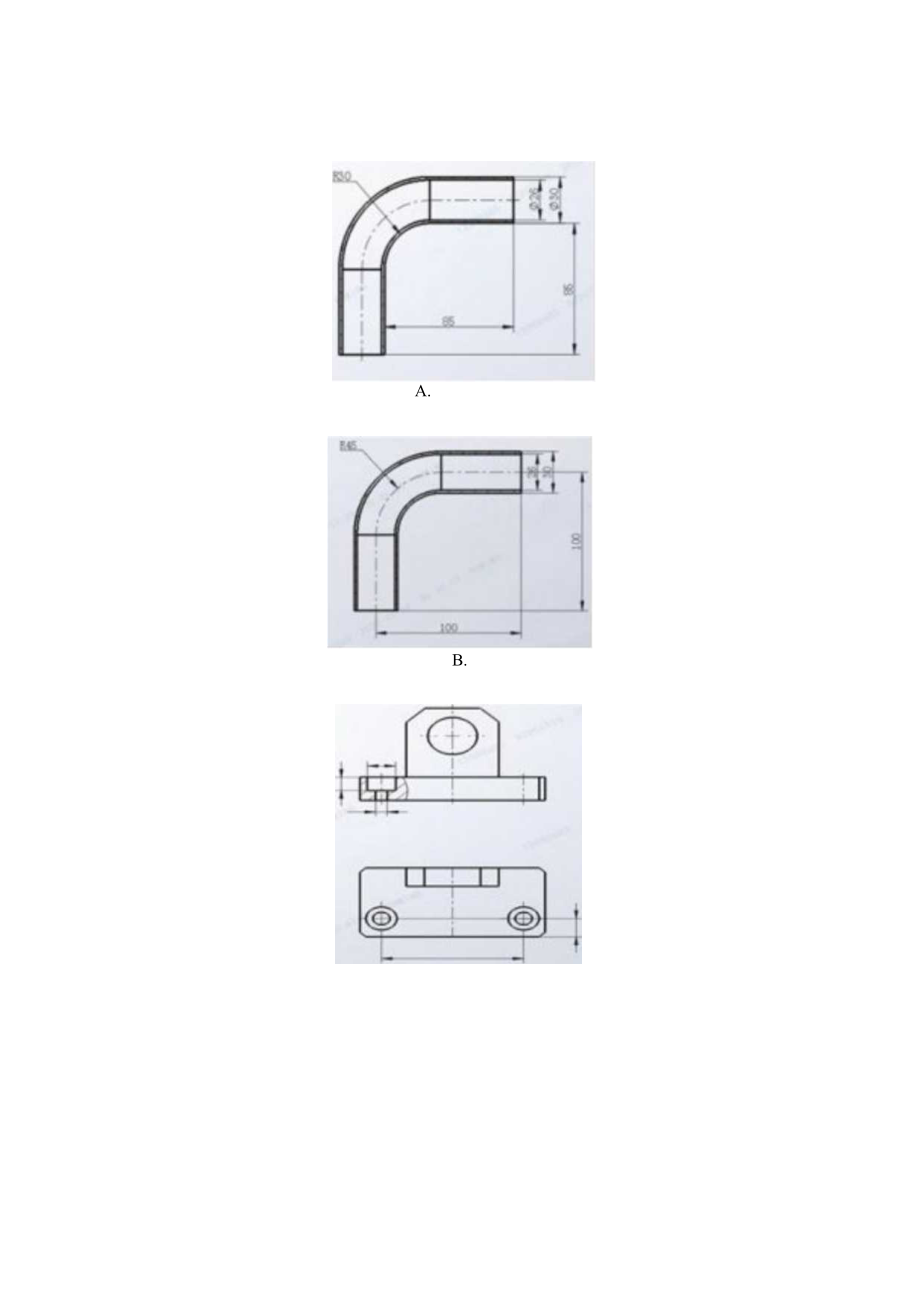

3、件基本结构是()A.机架;B.镀金件;C.轴类车件;D.方通焊接件9、下列四组图中,图面尺寸表达符合规范要求的是()。A.B.D.10、选用S45C材料的加工件,表面处理选镀硬格,其镀层厚一般要求多厚?()。A. 812mB. 5-8mC. 1.5mD.1520m1、和合公司对机械2D工程图视图采用国家标准第一视角画法,视角投影符号是:()判断题2、单独下单的PC板、亚克力板归于镀金零件类型,但上面有台阶,槽等需要机加工的除外。O对错3、国家标准规定,机件的每一尺寸,一般只标注一次,并应标注在反映该结果最清晰的图形上。O对错4、所有轴类零件视图必须水平摆放,不能以轴的总长度分中标注,标注基准以
4、加工基准开始标注,方便加工;()对(正确答案)错5、任何零件都有X、Y、Z三个方向的基准,同一机构内的零件基准要一致,以便减少累积误差。()判断题对错6、在不影响看图和加工的情况下,规定至少1个视图为隐藏线显示;()判断题对错7、规范要求锁金件一律增加等轴侧视图,对于复杂的零件可多放等轴侧视图以便于工人识别。O时错8、3D设计需根据材料特性,填写适当的热处理方式,无热处理要求的零部件,填写“无热处理栏填补不下可填“依技术要求“,再在技术要求里说明。()判断题对错9、螺纹为细牙时,需注明螺纹螺距。()判断题对错10、当尺寸线终端采用箭头形式时,在位置不够的情况下,允许用圆点或斜线代替箭头.()判断题对错11零件的表达方法包括:基本视图、向视图、斜视图、剖面视图、断面视图、局部放大视图等;()判断题对错12、对于螺纹牙套规定,我们公司可以使用一体式不锈钢牙套,也可以用镶铜牙套,但图纸上要注明“哪一种牙套()对错13、销孔标注需标识销孔符号(U型销孔除外),3D设计过程中规定销孔必须染红色示意。O对(正确答案)错14|、为降低加工人员看图难度,零件相对的两个面牙或槽位孔较多时.,两对应的面用两个视图分开标注,并取消隐藏;()判断题对错15|、斜视图一般只表达倾斜结构的局部形状,其余部分不必全部画出,可用波浪线断开。()判断题对错
