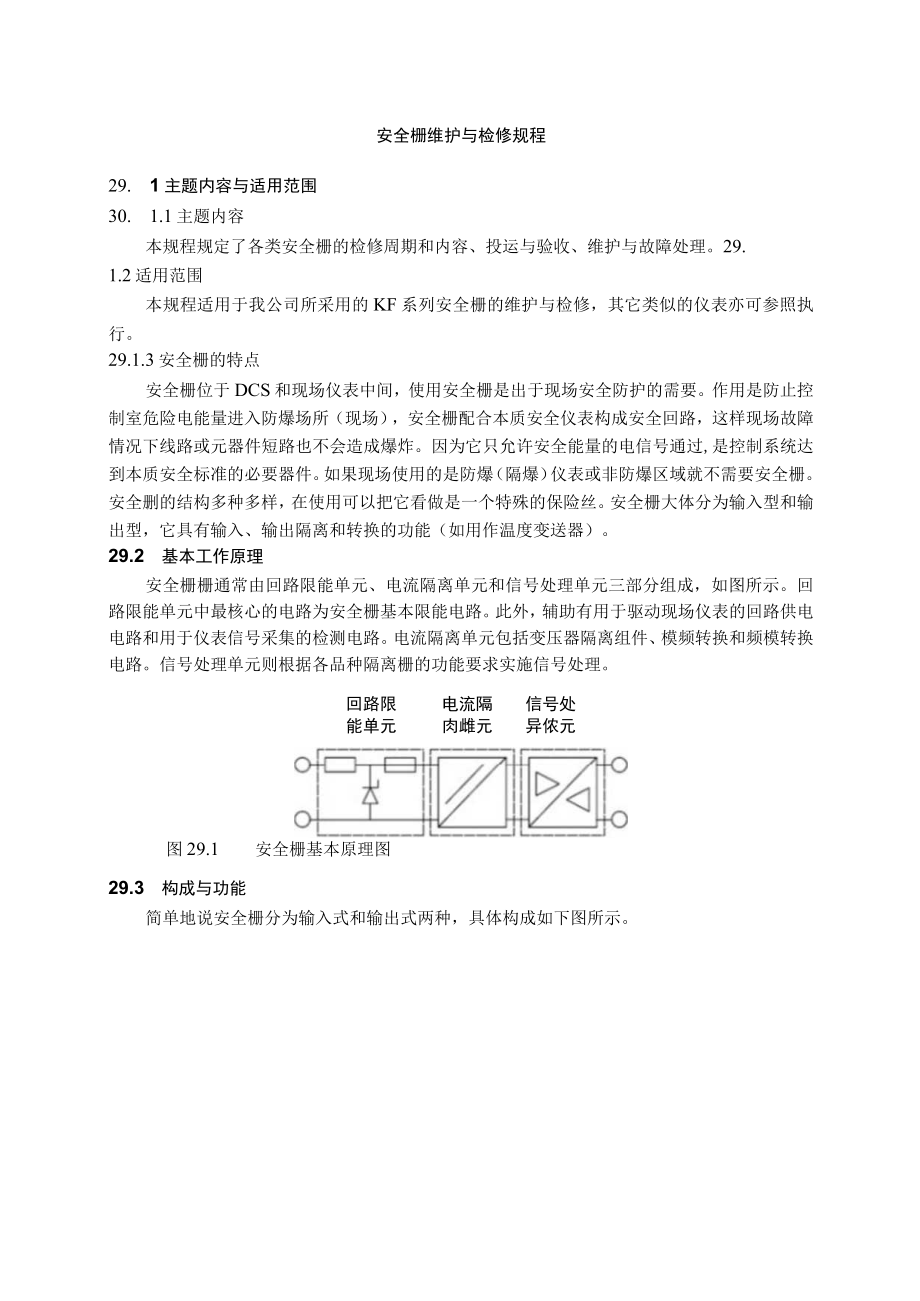

1、安全栅维护与检修规程29. 1主题内容与适用范围30. 1.1主题内容本规程规定了各类安全栅的检修周期和内容、投运与验收、维护与故障处理。29.1.2适用范围本规程适用于我公司所采用的KF系列安全栅的维护与检修，其它类似的仪表亦可参照执行。29.1.3安全栅的特点安全栅位于DCS和现场仪表中间，使用安全栅是出于现场安全防护的需要。作用是防止控制室危险电能量进入防爆场所（现场），安全栅配合本质安全仪表构成安全回路，这样现场故障情况下线路或元器件短路也不会造成爆炸。因为它只允许安全能量的电信号通过,是控制系统达到本质安全标准的必要器件。如果现场使用的是防爆（隔爆）仪表或非防爆区域就不需要安全栅。安
2、全删的结构多种多样，在使用可以把它看做是一个特殊的保险丝。安全栅大体分为输入型和输出型，它具有输入、输出隔离和转换的功能（如用作温度变送器）。29.2 基本工作原理安全栅栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成，如图所示。回路限能单元中最核心的电路为安全栅基本限能电路。此外，辅助有用于驱动现场仪表的回路供电电路和用于仪表信号采集的检测电路。电流隔离单元包括变压器隔离组件、模频转换和频模转换电路。信号处理单元则根据各品种隔离栅的功能要求实施信号处理。回路限电流隔信号处能单元肉雌元异侬元图29.1安全栅基本原理图29.3 构成与功能简单地说安全栅分为输入式和输出式两种，具体构成如

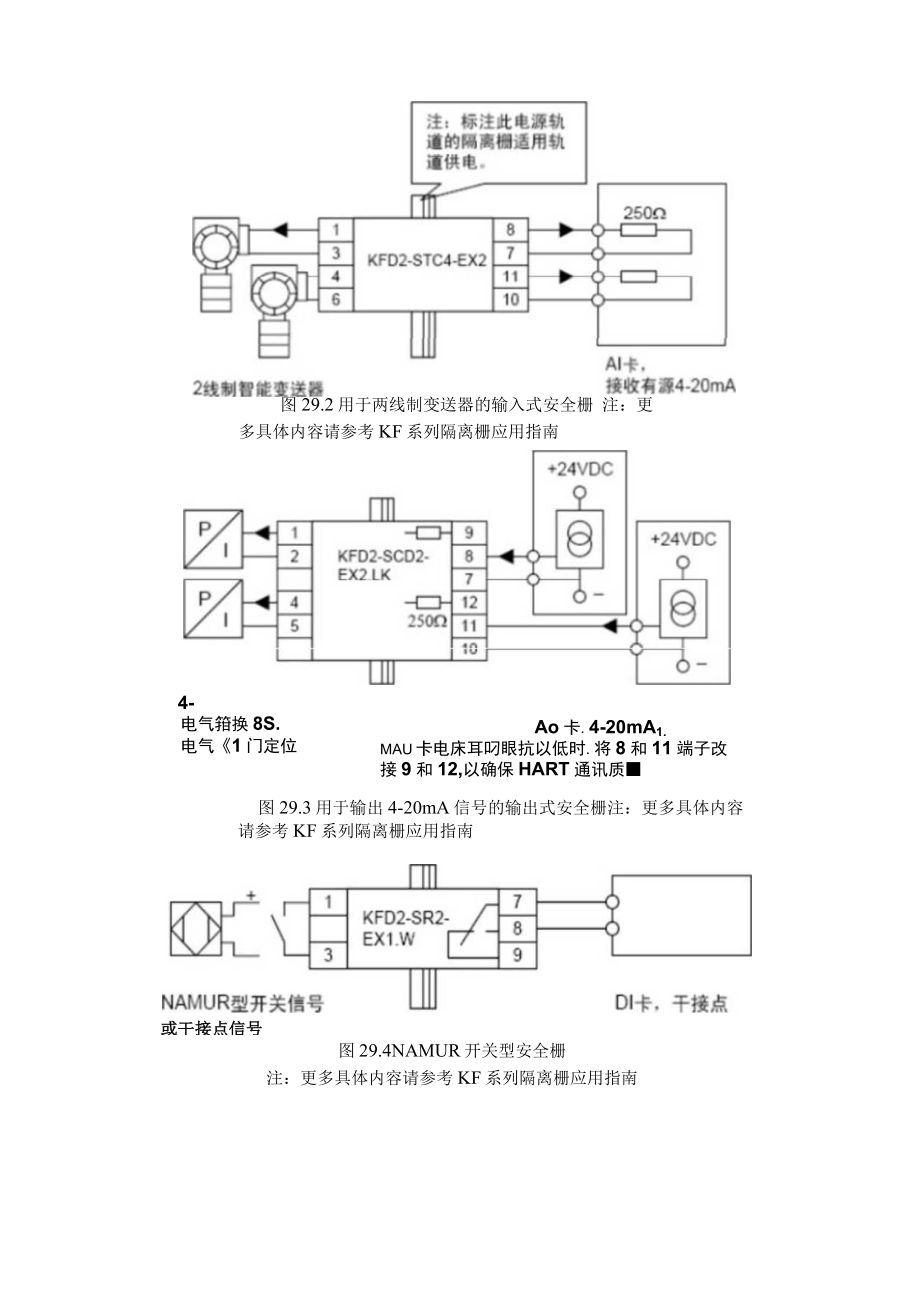

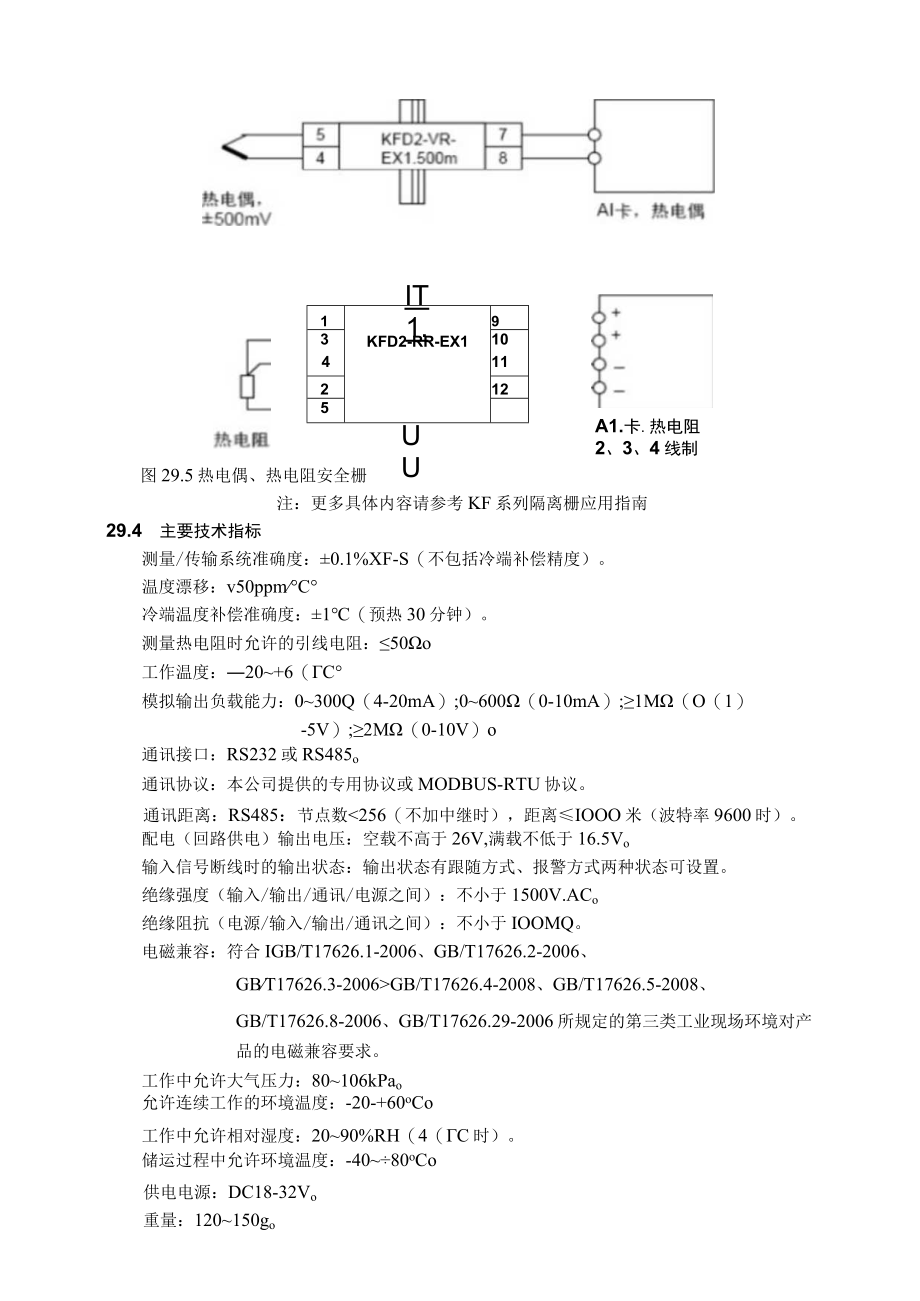

3、下图所示。4-20mA,HART图29.2用于两线制变送器的输入式安全栅 注：更多具体内容请参考KF系列隔离栅应用指南电气箝换8S.电气1门定位器或干接点信号Ao卡.4-20mA1.mau卡电床耳叼眼抗以低时.将8和11端子改接9和12,以确保HART通讯质图29.3用于输出4-20mA信号的输出式安全栅注：更多具体内容请参考KF系列隔离栅应用指南图29.4NAMUR开关型安全栅注：更多具体内容请参考KF系列隔离栅应用指南1KFD2-RR-EX193410112125IT1.UUA1.卡.热电阻2、3、4线制图29.5热电偶、热电阻安全栅注：更多具体内容请参考KF系列隔离栅应用指南29.4 主
4、要技术指标测量/传输系统准确度：0.1%XF-S（不包括冷端补偿精度）。温度漂移：v50ppmC冷端温度补偿准确度：1（预热30分钟）。测量热电阻时允许的引线电阻：50o工作温度：20+6（C模拟输出负载能力：0300Q（4-20mA）;0600（0-10mA）;1M（O（1）-5V）;2M（0-10V）o通讯接口：RS232或RS485o通讯协议：本公司提供的专用协议或MODBUS-RTU协议。通讯距离：RS485：节点数GB/T17626.4-2008、GB/T17626.5-2008、GB/T17626.8-2006、GB/T17626.29-2006所规定的第三类工业现场环境对产品的电
5、磁兼容要求。工作中允许大气压力：80106kPao允许连续工作的环境温度：-20-+60oCo工作中允许相对湿度：2090%RH（4（C时）。储运过程中允许环境温度：-4080oCo供电电源：DC18-32Vo重量：120150go使用条件：安装位置不得有强烈的机械振动、冲击，以及来自信号端、电源端及空间的大电流、火花等电磁感应的影响，空气中不得有对金属、塑料件起腐蚀作用的气体。29.5 对维修人员的基本要求1）熟悉本规程及相应的产品说明书等有关技术资料。2） 了解工艺流程及仪表在其中的作用。3）掌握数学基础、电工技术基础、电子技术基础、化工测量仪表及维修等方面的基础理论知识。4）掌握该仪表的
6、维护、检修、投运及常见故障处理的基本技能。5）掌握常见测试仪器和有关的标准仪器的使用方法。:配备安全栅的仪表系统，禁止现场带电拆接仪表线路，容易造成安全栅永久性损坏O29.6 完好条件29.6. 1零部件完整;符合技术要求,既：1）铭牌应清晰无误；2）零部件应完好并规格化；3）紧固件不得松动；4）端子接线应牢靠；5）可动件应灵活；6）可调件应处于可调位置。29.6.2运行正常，符合使用要求，既：1）运行时，仪表应达到规定的运行指标；2）正常工况下，能量转换元件无过高的温升。29.6.3设备及环境整齐、清洁、符合工作要求，既：1）整机应清洁、无锈蚀、漆层应平整、光亮、无脱落；2）仪表线路敷设整齐
7、；3）线路标号齐全、清晰、准确；4）仪表周围不应有腐蚀性气体。29.6.4技术资料齐全、准确、符合管理要求，既：1）说明书、合格证、入厂检定证书应齐全；2）运行记录、故障处理记录、检修记录、校准记录、零部件更换记录应准确无误；3）系统原理图和接线图应完整、准确。29.7. 维护29.7. 1日常维护D巡回检查每班至少进行两次巡回检查。向当班工艺人员了解仪表运行情况。查看仪表供电是否正常。查看表体，连接线路是否有损坏，腐蚀。发现问题及时处理，并做好巡回检查记录。2）定期维护每周进行一次仪表外部卫生清洁工作；每12个月进行一次基本误差的检查。29.7.2定期校准校准周期为12个月。D校准仪器数字电
8、压表：0.05级标准电阻箱：002级精密电阻：0.01级，250精密电阻：001级，IoQ电流信号发生器：020ma直流稳压源：040V1.%兆欧表：500v2）校准接线校准接线如下图所示。信生流发 电号器图29.6输入式安全栅校准接线图号发生器敷导电压表-图29.7输出式安全栅校准接线图3）基本误差校验校准点应不少于5个等分点。缓慢增加输入信号,依次输入各校准点的信号值,读取输出数字电压表的示值,然后减小输入信号,用同样的方法进行反向校准,若误差超过允许值,则调整零位电位器和量程电位器直到合格，亦可采用已安装通讯软件的笔记本电脑连接数据线进行校准。4）绝缘电阻检查用额定直流电压为500V的兆
9、欧表测量输入端、输出端、电源端对地绝缘电阻值。禁止用兆欧表直接测量安全栅端子之间的绝缘；检查系统线路时，必须断开全部安全栅的接线；安全栅的本安端和非本安端的接线不允许接错。5）校准质量标准校准后的仪表应达到第29.4、29.6条规定的性能指标。29.7.3故障处理输入式和输出式安全栅常见故障及处理方法见下表:输入式安全栅故障分析现象原因处理方法无输出信号输出连线断开接通连线CH1.开路D9、D10D1.1、D12损坏,造成电压不正常扬aCH1.或更换D9、D10、D1.1.D12T3、T4、T5、T6损坏更换T3、T4、T5、T6无输入电流保险丝断更换保险丝DC/AC变换器工作不正常，输出连线
10、断检查DC/AC变换器的工作,接通输出连线限能电路不正常检查限能电路基本误差不合格T3、T4、T5、T6性能变坏更换T3、T4、T5T6量程和零位电位器位置不合适（W1、W2、W3）改变W1.位置,用W2、W3调整零位和范围D3、D4反向电阻变小更换D3、D4电流互感器原边、副边线圈电感量降低更换电流互感器DC/AC变换器工作不正常更换DC/AC变换器无输入电流时输出很大T3T4、T5、T6损坏更换T3T4、T5、T6输出式安全栅故障分析现象原因处理方法无输出信号输出端开路连接输出端输入端极性接反正确接好输入信号D5、D6、D7、D8损坏造成C5电压不正常更换D5、D6、D7、D8T5、T6损
11、坏更换T5、T6限能电路不正常检查限能电路无输入信号输入回路连线断开接通输入回路连线T3T4损坏更换T3、T4DC/AC变换器工作不正常检查DC/AC变换器基本误差不合格T5、T6性能变坏更换T5、T6电流互感器工作不正常更换电流互感器29.8检修29.8. 1检修周期该仪表每12个月进行一次检修。29.8.2 检修内容1）清除仪表内部、外部卫生及积灰；2）检查仪表连接导线、电器元件有无虚焊和脱落,各焊点不应有氧化现象。3）检查并拧紧各紧固件。4）对检修后的仪表按国家（部门）计量鉴定规程进行鉴定。29.8.3 检修质量标准检修后的仪表应达到第29.6规定的完好条件。29.9投运29.9. 1投
12、运前的准备工作D检查仪表供电是否正常.2）检查仪表接线是否正确，牢固。3）检查仪表电源是否正常。29.9.2投运步骤接通仪表电源，投入运行状态。29.9.3验收1）逐条检查检修项目的完好情况。2）检查仪表是否达到检修质量标准。3）仪表正常运行72小时后，由有关技术主管验收。29.10. 全注意事项29.11. 10.1维护安全注意事项1）维护必须由两人以上作业，并办理相关票证。2）若需要全部抽出表芯,必须先切断电源。29.12. 10.2检修安全注意事项1）检修必须由两人以上作业，并办理相关票证。2）不得带电拆卸仪表或零部件。29.10.3投运安全注意事项1）投运必须由两人以上作业，并办理相关票证。2）投用前应与工艺人员联系按步骤进行。3）对于带联锁的调节回路，投运时必须先切除联锁或转入手动，投运正常后应及时恢复连锁或投自动。
