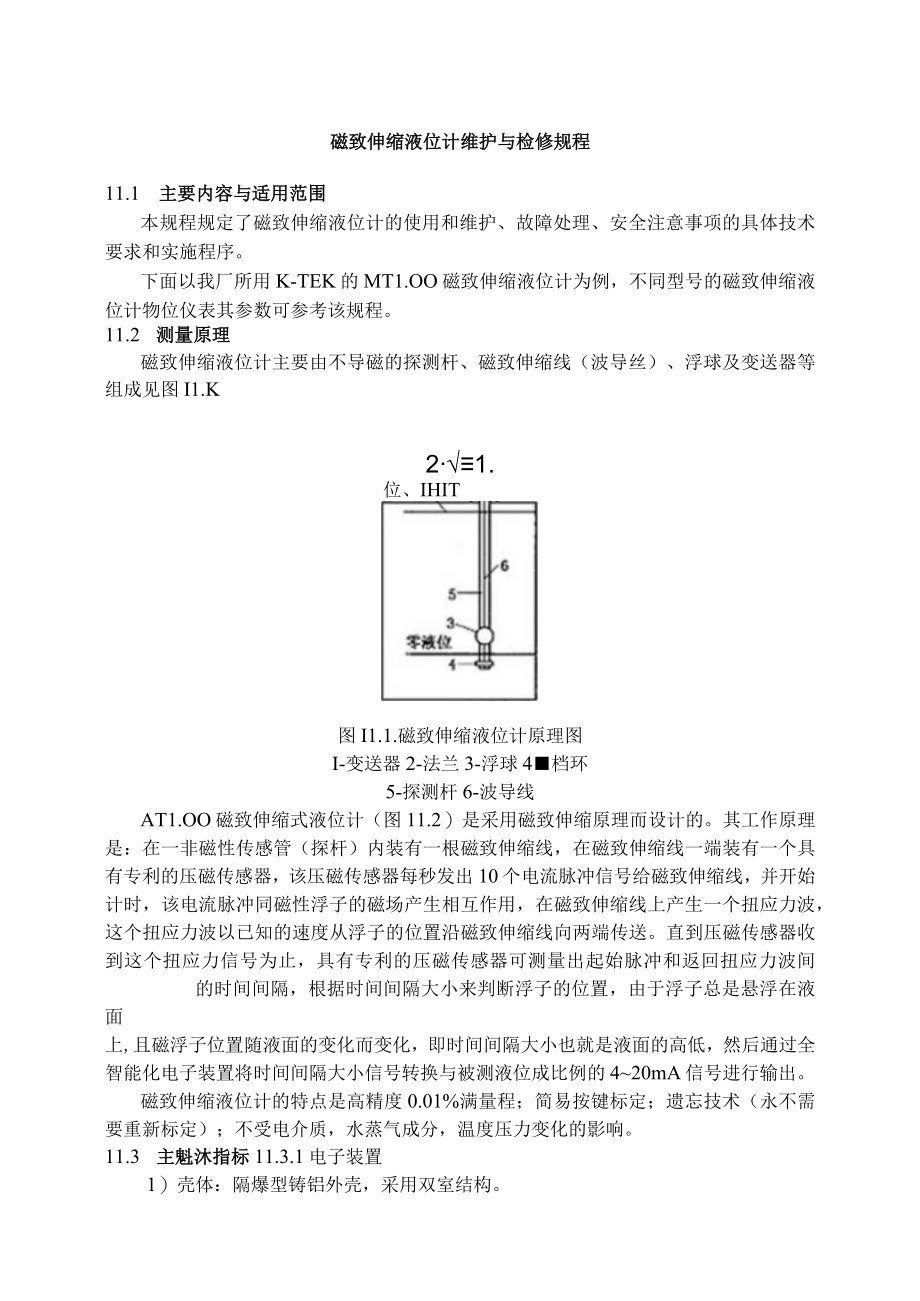

仪表自动化控制岗位维护操作规则-磁致伸缩液位计维护与检修规程.docx_第1页
第1页 / 共5页

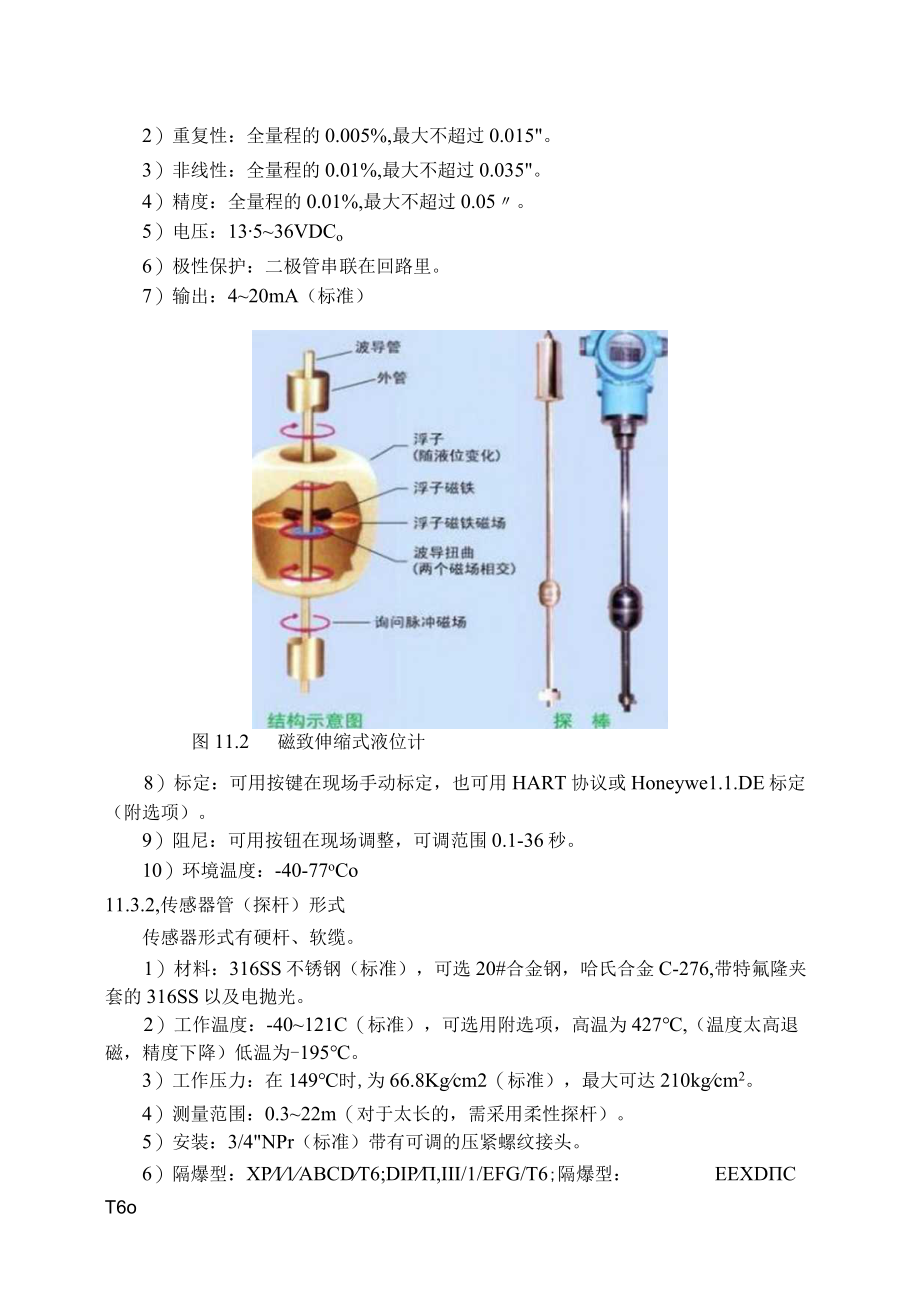

仪表自动化控制岗位维护操作规则-磁致伸缩液位计维护与检修规程.docx_第2页
第2页 / 共5页

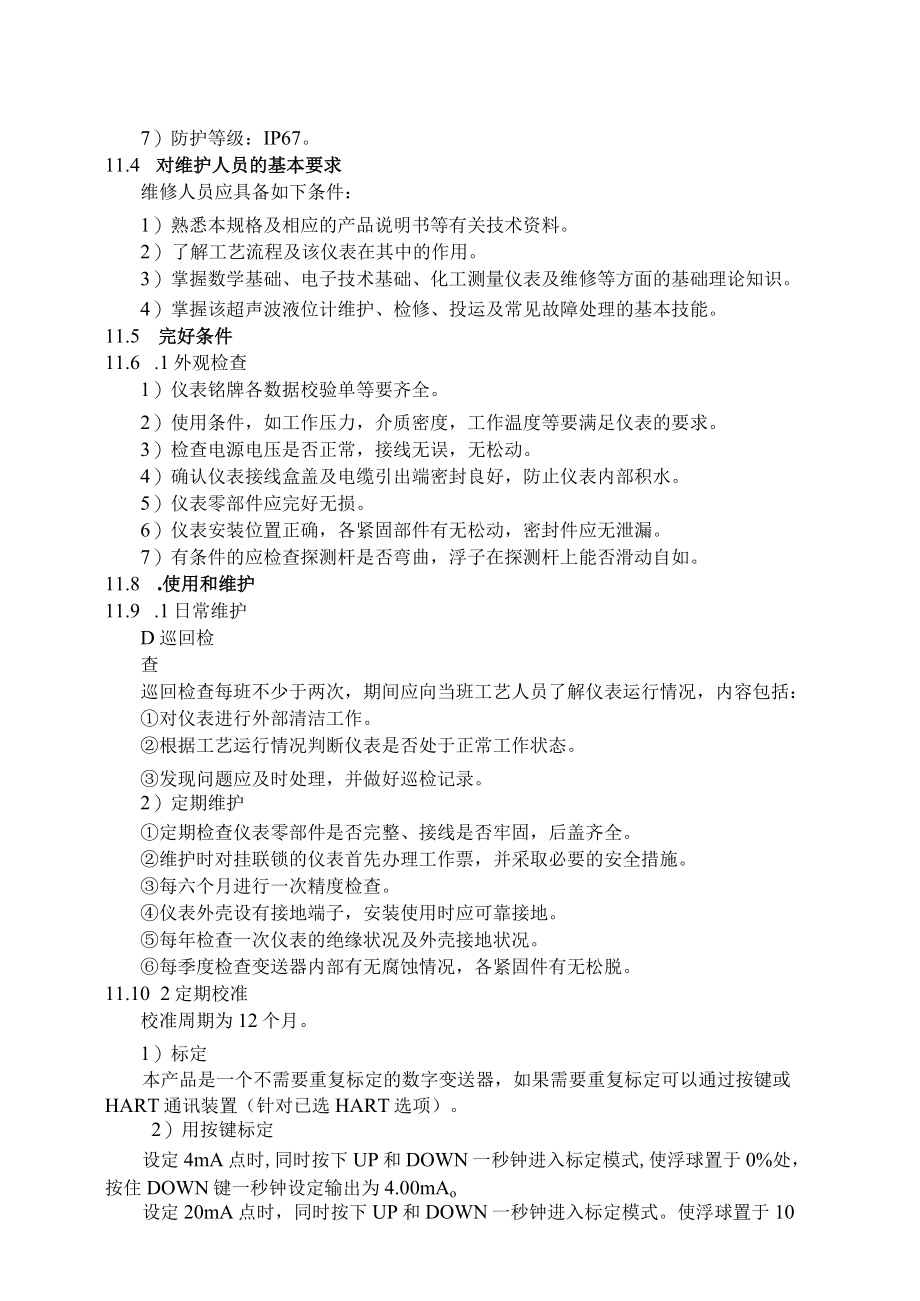

仪表自动化控制岗位维护操作规则-磁致伸缩液位计维护与检修规程.docx_第3页
第3页 / 共5页
仪表自动化控制岗位维护操作规则-磁致伸缩液位计维护与检修规程.docx_第4页
第4页 / 共5页
仪表自动化控制岗位维护操作规则-磁致伸缩液位计维护与检修规程.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《仪表自动化控制岗位维护操作规则-磁致伸缩液位计维护与检修规程.docx》由会员分享,可在线阅读,更多相关《仪表自动化控制岗位维护操作规则-磁致伸缩液位计维护与检修规程.docx(5页珍藏版)》请在第壹文秘上搜索。

1、磁致伸缩液位计维护与检修规程11.1 主要内容与适用范围本规程规定了磁致伸缩液位计的使用和维护、故障处理、安全注意事项的具体技术要求和实施程序。下面以我厂所用K-TEK的MT1.OO磁致伸缩液位计为例,不同型号的磁致伸缩液位计物位仪表其参数可参考该规程。11.2 测量原理磁致伸缩液位计主要由不导磁的探测杆、磁致伸缩线(波导丝)、浮球及变送器等组成见图I1.K21.位、IHIT图I1.1.磁致伸缩液位计原理图I-变送器2-法兰3-浮球4档环5-探测杆6-波导线AT1.OO磁致伸缩式液位计(图11.2)是采用磁致伸缩原理而设计的。其工作原理是:在一非磁性传感管(探杆)内装有一根磁致伸缩线,在磁致伸

2、缩线一端装有一个具有专利的压磁传感器,该压磁传感器每秒发出10个电流脉冲信号给磁致伸缩线,并开始计时,该电流脉冲同磁性浮子的磁场产生相互作用,在磁致伸缩线上产生一个扭应力波,这个扭应力波以已知的速度从浮子的位置沿磁致伸缩线向两端传送。直到压磁传感器收到这个扭应力信号为止,具有专利的压磁传感器可测量出起始脉冲和返回扭应力波间的时间间隔,根据时间间隔大小来判断浮子的位置,由于浮子总是悬浮在液面上,且磁浮子位置随液面的变化而变化,即时间间隔大小也就是液面的高低,然后通过全智能化电子装置将时间间隔大小信号转换与被测液位成比例的420mA信号进行输出。磁致伸缩液位计的特点是高精度0.01%满量程;简易按

3、键标定;遗忘技术(永不需要重新标定);不受电介质,水蒸气成分,温度压力变化的影响。11.3 主魁沐指标11.3.1电子装置1)壳体:隔爆型铸铝外壳,采用双室结构。2)重复性:全量程的0.005%,最大不超过0.015。3)非线性:全量程的0.01%,最大不超过0.035。4)精度:全量程的0.01%,最大不超过0.05。5)电压:13536VDCo6)极性保护:二极管串联在回路里。7)输出:420mA(标准)图11.2磁致伸缩式液位计8)标定:可用按键在现场手动标定,也可用HART协议或Honeywe1.1.DE标定(附选项)。9)阻尼:可用按钮在现场调整,可调范围0.1-36秒。10)环境温

4、度:-40-77oCo11.3.2,传感器管(探杆)形式传感器形式有硬杆、软缆。1)材料:316SS不锈钢(标准),可选20#合金钢,哈氏合金C-276,带特氟隆夹套的316SS以及电抛光。2)工作温度:-40121C(标准),可选用附选项,高温为427,(温度太高退磁,精度下降)低温为-195。3)工作压力:在149时,为66.8Kgcm2(标准),最大可达210kgcm2。4)测量范围:0.322m(对于太长的,需采用柔性探杆)。5)安装:3/4NPr(标准)带有可调的压紧螺纹接头。6)隔爆型:XPI1ABCDT6;DIP,III/1/EFG/T6;隔爆型:EEXDCT6o7)防护等级:I

5、P67。11.4 对维护人员的基本要求维修人员应具备如下条件:1)熟悉本规格及相应的产品说明书等有关技术资料。2) 了解工艺流程及该仪表在其中的作用。3)掌握数学基础、电子技术基础、化工测量仪表及维修等方面的基础理论知识。4)掌握该超声波液位计维护、检修、投运及常见故障处理的基本技能。11.5 完好条件11.6 .1外观检查1)仪表铭牌各数据校验单等要齐全。2)使用条件,如工作压力,介质密度,工作温度等要满足仪表的要求。3)检查电源电压是否正常,接线无误,无松动。4)确认仪表接线盒盖及电缆引出端密封良好,防止仪表内部积水。5)仪表零部件应完好无损。6)仪表安装位置正确,各紧固部件有无松动,密封

6、件应无泄漏。7)有条件的应检查探测杆是否弯曲,浮子在探测杆上能否滑动自如。11.8 .使用和维护11.9 .1日常维护D巡回检查巡回检查每班不少于两次,期间应向当班工艺人员了解仪表运行情况,内容包括:对仪表进行外部清洁工作。根据工艺运行情况判断仪表是否处于正常工作状态。发现问题应及时处理,并做好巡检记录。2)定期维护定期检查仪表零部件是否完整、接线是否牢固,后盖齐全。维护时对挂联锁的仪表首先办理工作票,并采取必要的安全措施。每六个月进行一次精度检查。仪表外壳设有接地端子,安装使用时应可靠接地。每年检查一次仪表的绝缘状况及外壳接地状况。每季度检查变送器内部有无腐蚀情况,各紧固件有无松脱。11.1

7、0 2定期校准校准周期为12个月。1)标定本产品是一个不需要重复标定的数字变送器,如果需要重复标定可以通过按键或HART通讯装置(针对已选HART选项)。2)用按键标定设定4mA点时,同时按下UP和DOWN一秒钟进入标定模式,使浮球置于0%处,按住DOWN键一秒钟设定输出为4.00mAo设定20mA点时,同时按下UP和DOWN一秒钟进入标定模式。使浮球置于100%处按住UP键一秒钟设定输出为20.00mAo(注意:上述步骤可以根据需要任意重复)11.11 3故障及处理1)输出信号固定在某一位置不变,原因是浮子卡在一点不动,清理浮子和探杆即可。2)输出一直为最小值,原因是浮子卡在底部或者浮子漏,

8、清理浮子和探杆或更换浮子。3)输出信号无规则跳,原因是有外在电磁干扰,找出干扰源加以消除,另外必须期接地。11.6.4.检修1)磁致伸缩液位变送器一般每年或一个装置运转周期检修一次。2)拆装检修前要切断电源。3)拆装检修防爆结合面时,不得有划痕碰伤,不可涂油漆,可涂少量润滑油和少量防锈油。4)检查探测杆有无变形或破损,并清除脏物5)检查浮球有无变形或破损,并清除附着物。6)重新安装后要随工艺设备一同试压,并确认接线无误,然后重新标定变送器。11.6.5投运1.1.1 1投运前的准备工作1)电源必须与铭牌上数据一致,在接线前应切断电源。2)检查仪表接线是否正确。1.1.2 2投运步骤1)开启仪表

9、电源;2)如该仪表带连锁或调节系统,则采取相应的安全措施。1.1.3 3验收1)逐步检查检修项目的完成情况。2)检查仪表是否达到检修质量标准。3)仪表正常运行72小时后,由有关技术主管签收。11.7 安全注意事项11.8 .1维护安全注意事项11.8.1 有两人以上作业。2)对可导致工艺参数波动的作业,必须事先取得工艺人员的认可。3)带连锁和调节的仪表,维护前应采取相应的安全措施“11.8.2 检修安全注意事项1)对运行仪表的检修必须办理检修工作票。2)不得带电拆卸仪表或零部件。3)不得使用不适宜的工具,以防损坏仪表零部件。4)不合格的零部件不准使用。11.8.3 投运安全注意事项1)投运必须有两人以上作业。2)投运前应与工艺人员联系并取得工艺人员的协助和配合。3)在工艺正常时投运带联锁的仪表应采取相应的安全措施,防止误操作造成工况扰动或中断生产。
