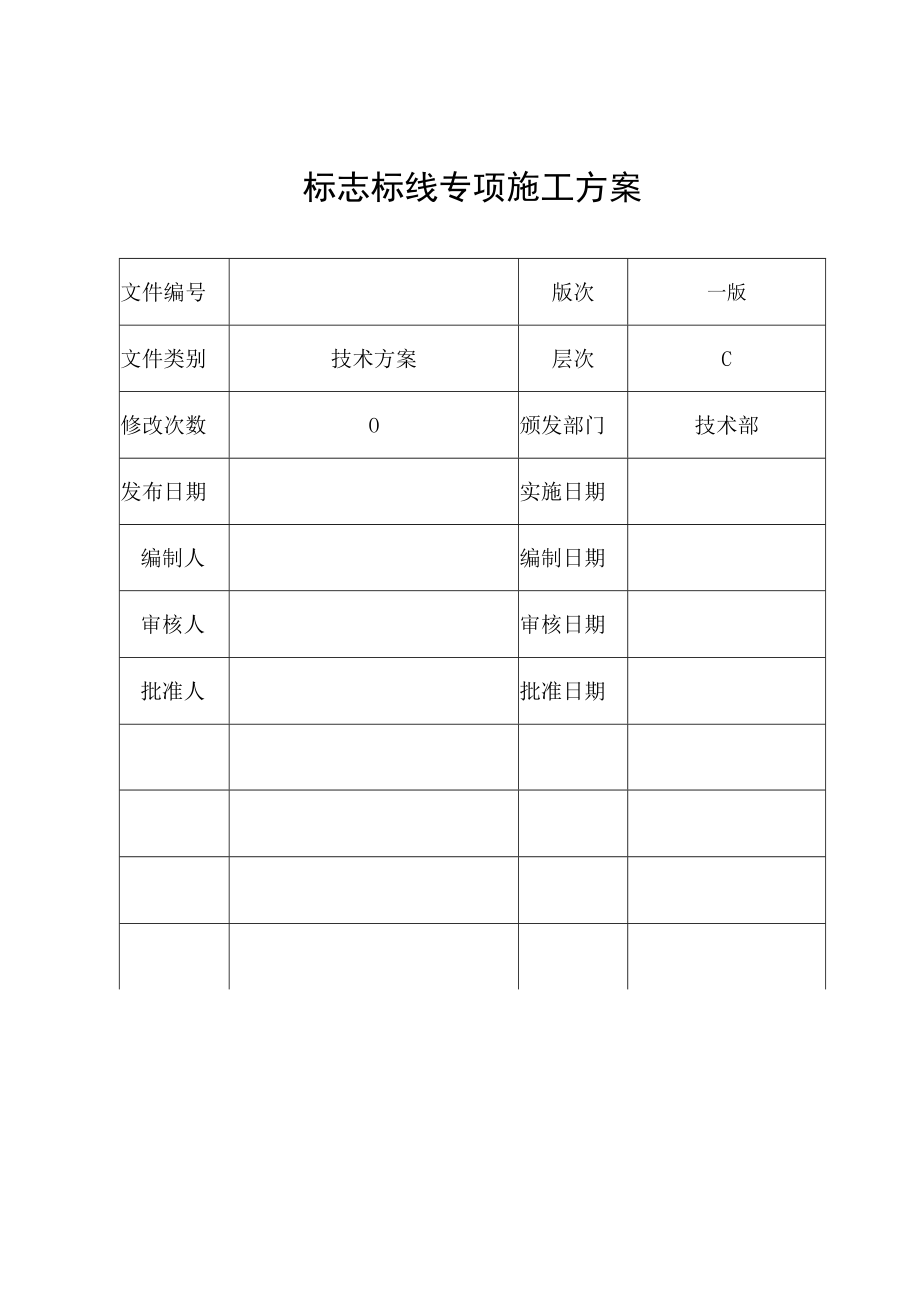

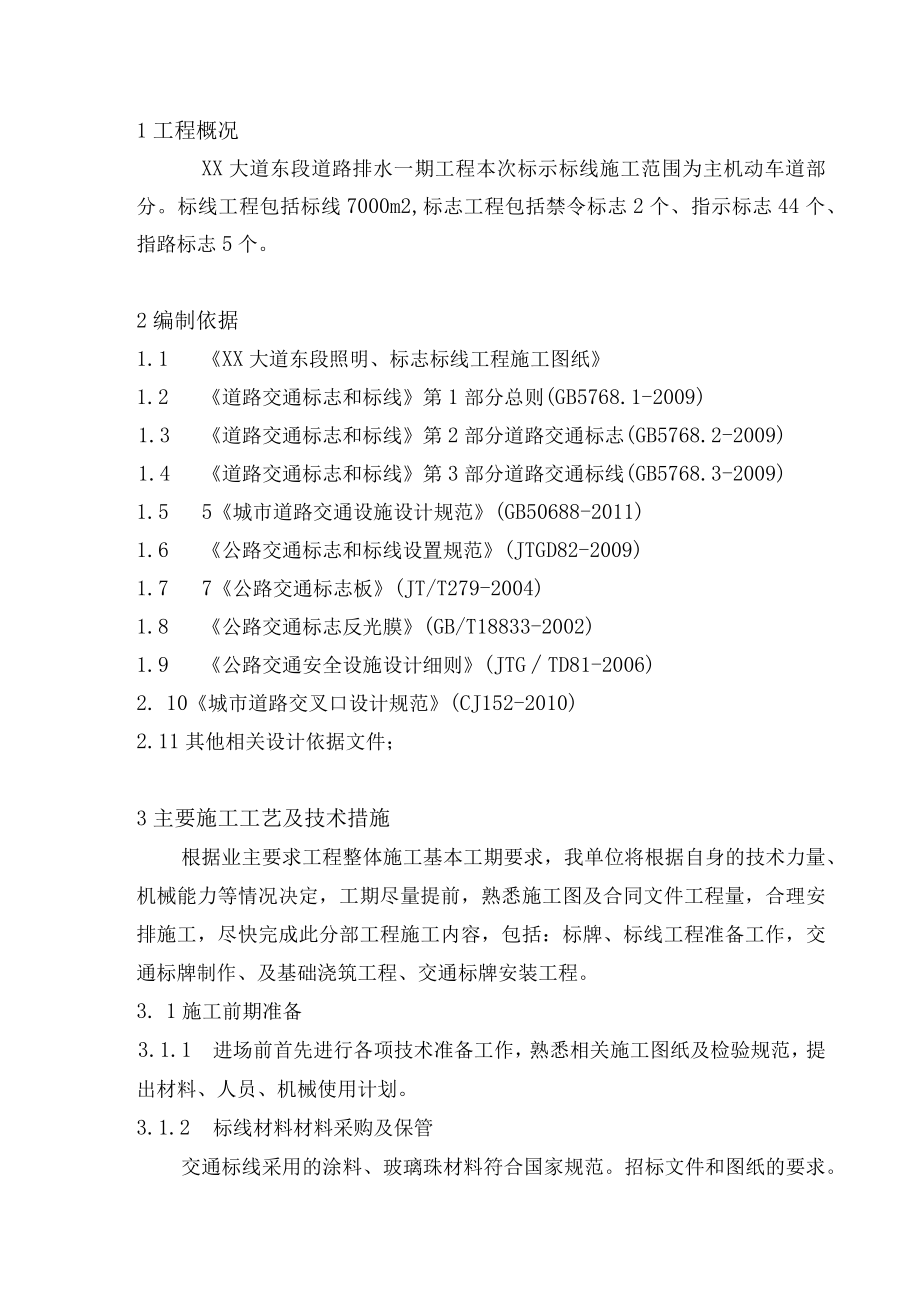

1、标志标线专项施工方案文件编号版次一版文件类别技术方案层次C修改次数O颁发部门技术部发布日期实施日期编制人编制日期审核人审核日期批准人批准日期目录1工程概况32编制依据33主要施工工艺及技术措施34质量和施工管理保证措施105环境保护126安全生产措施131工程概况XX大道东段道路排水一期工程本次标示标线施工范围为主机动车道部分。标线工程包括标线7000m2,标志工程包括禁令标志2个、指示标志44个、指路标志5个。2编制依据1.1 XX大道东段照明、标志标线工程施工图纸1.2 道路交通标志和标线第1部分总则(GB5768.1-2009)1.3 道路交通标志和标线第2部分道路交通标志(GB5768

2、.2-2009)1.4 道路交通标志和标线第3部分道路交通标线(GB5768.3-2009)1.5 5城市道路交通设施设计规范(GB50688-2011)1.6 公路交通标志和标线设置规范(JTGD82-2009)1.7 7公路交通标志板(JT/T279-2004)1.8 公路交通标志反光膜(GB/T18833-2002)1.9 公路交通安全设施设计细则(JTGTD81-2006)2. 10城市道路交叉口设计规范(CJ152-2010)2.11其他相关设计依据文件;3主要施工工艺及技术措施根据业主要求工程整体施工基本工期要求,我单位将根据自身的技术力量、机械能力等情况决定,工期尽量提前,熟悉施

3、工图及合同文件工程量,合理安排施工,尽快完成此分部工程施工内容,包括:标牌、标线工程准备工作,交通标牌制作、及基础浇筑工程、交通标牌安装工程。3. 1施工前期准备3.1.1 进场前首先进行各项技术准备工作,熟悉相关施工图纸及检验规范,提出材料、人员、机械使用计划。3.1.2 标线材料材料采购及保管交通标线采用的涂料、玻璃珠材料符合国家规范。招标文件和图纸的要求。材料应由生产厂的检验部门按产品标准规定进行检验,并保证所出厂产品都应符合规定的技术指标。产品应有合格证,另附使用说明及注意事项,并符合国家标准和它的引用标准。材料供应应向工程师提供拟使用来自供应厂商合格的每种材料的样品和使用说明,产品按

4、规范要求进行取样,样品应有两份,一份密封储存备查,另一份作为检验试验之用,样品经试验并经工程师批准后,将作为以后来料比较的依据。材料批准使用后,在交货前应对每批预定材料取样,并进行试验,在生产中,必要时工程师可以在生产过程中取样并进行检验,以保证其符合规定的产品标准。所有试样应明确出生产厂商的批量编号和生产日期。每次产品装运时应附上与最初提的样品一致的证明书。产品的包装要符合国家标准的要求。产品在存放时应保持通风、干燥、防止日常直接照射,并应隔绝火源,夏季温度过高时应设法降温。产品在运输时,应防止雨淋、日晒,应采用集装箱运输,并符合运输部门有关规定。产品自生产之日起不得超过1年。使用时应在产品

5、有效期内,产品不得有变质迹象。3. 1.3标志材料运往工地的立柱应在立柱表面标记立柱的直径,长度或桩号。装货时并应遵循下列原则:悬臂式立柱与横梁应配套;按公路里程桩号或立柱型号;运往工地的立柱应和运往地的板面,抱箍相配套。运往工地的每车货必须有送货单。送货单上应载有所运货物的型号及数量,并能反应装货顺序。同样,运至现场的标志板也应按里程桩号或型号分别堆放且应登记好每堆从上到下的顺序。伸缩装置运到工地存放时均垫设方木,高度不低于6cm并用彩条布覆盖好,确保其不受损坏。3.2施工工艺、方法及控制重点路面标线的作用是明确道路上各部分的功能,消除驾驶者的盲目性,使车辆各行其道,完善交通流的组织。交通标

6、志是以全社会道路使用者为设计对象,力求做到标志功能完善,种类齐全,做到版面醒目、美观,并要求符合各项检验指标的要求。路面标线施工工艺流程图3. 2.1材料规格:路面标线使用材料均符合路面标线涂料(JT/T2802004)路面防滑涂料(JT/T712-2008)、路面标线用玻璃珠(GB/T24722-2009)标准的规定,其中包括热熔白色反光漆和玻璃微珠。4. 2.2路面标线的颜色、形状和设置位置符合招标文件和技术规范的要求。5. 2.3在施工前首先需清扫和冲洗路面,待清理晾干无灰后放样,用线绳打线。打线要按照国标和设计图纸规定尺寸进行,打出的水线线型直线段要求顺直,曲线段要求顺适圆滑,直线段与

7、曲线段的连接要求美观,最后用热熔划线车按打线位置划线,要求划线线形顺直,曲线顺适,洁净美观,各项技术指标满足规范要求。3.2.4主线上道路标线包括车行道边缘线、人行横道线、导向车道线、导向箭头、港湾式停靠站边线、路面图形标记、路面文字、减速让行线、停止线、导流线等。主线上标线及标记颜色均为白色。标线宽度、虚线长及间隔、实线长及间隔、双标线的间隔、箭头、图案应按图纸要求施工。标线宽度应一致、间隔相等、线形规则、边缘整齐、线条流畅。标线涂层厚度均匀,无气泡、开裂、发粘、脱落等现象;标线涂层厚度:沥青路面为1.820m标线表面撒玻璃珠,应分布均匀,含量为O30.34kgm203.2.5摊铺施工应在白

8、天进行,雨天、雾天、尘埃大、风大、温度低于4时应暂时停止施工。3.2.6玻璃珠的撒布应经试验并获监理工程师批准方可施工。撒布玻璃珠应在涂料摊铺后立即进行,以0.30.34Kgm2的用量撒布在所有标线上。反光玻璃珠应撒布均匀,附着牢固,反光均匀。3.2.7标线施工时,应有交通安全措施,设置适当警告标志,以阻止车辆及行人在作业区内通行,防止将涂料带出或形成车辙,直至标线充分干燥。3.2.8涂料在热熔釜中加热时,温度应控制在涂料生产厂商的使用说明规定值内,不得超过最高限制温度,烧树脂类材料,保持在熔融状态的时间不得大于6h,树胶树脂类材料,保持在熔融状态的时间不大于4h。一般涂料在完全融化后,搅拌5

9、10分钟即可进行涂敷。3.2.9划线完工后,将派专人对现场看护,避免在成型期内遭受破坏。当日完工,当日自检,一旦发现不合格的路段,立即组织修复工作,确保工程质量达标。3.3交通标志施工方案3.3.1交通标志施工原则交通标志以确保交通畅通和行车安全为目的,给全社会道路使用者提供方便为原则,结合道路线形、交通状况、沿线设施等情况,按交通标志的不同种类进行设置。主线上标志的设置,以警告标志、禁令标志、指示标志、指路标志、辅助标志等。标志布设中应注意监控、通信和环保等其他沿线设施的协调配合。3.3.2道路交通标志施工工艺标志施工工艺流程图钢筋制作及安装3. 3.3按公路交通标志板及支撑件(GB/T23

10、827-2009)制作。标志板用龙骨加固,板边铝合金型材加固,对于大版面的标志板采用分块制作,现场拼装,板面接缝应平整。3. 3.4主要施工方法所有交通标志都应按图纸的要求定位和设置,安装的标志应与交通流方向几乎成直角,同时保证与路面之间的水平距离,需要时可调整立柱的长度。在曲线路段,标志的设置角度应由交通流的行进方向来确定。为了消除路侧标志表面产生眩光,标志应向后旋转5。,以避开车前灯光束的直射,标志板设置位置视现场核实定位是否妥当,若视线不良或设置困难或与已完工的工程发生干扰时,可适当挪动标志位置,但需经监理工程师确认。对于路侧标志,单、双柱标志板内缘距土路肩边缘的水平距离不得小于250m

11、mo标志板的下边缘距土路肩不小于设计要求,悬臂标志牌的下边缘距路面应大于5500mmo1)基础施工放样:根据设计图纸准确测量各种标志牌实际位置,挖基大小要做出明显标记。2)挖基根据设计标高实际测出基础底面、顶面碎标高。模板采用组合钢模板。钢筋、法兰盘螺栓按设计图纸预埋,法兰盘螺栓位置要准确无误。基础砂振捣采用机械振捣,振捣要密实,无蜂窝和麻面,表面光洁。若边坡修整不到位时,视情况加高基础高度。基坑开挖后及时浇注碎,做好养生工作,防止雨水冲毁路基边坡,基础完工后回填土时,分层夯实,并恢复好路基边坡防护。3)标志板用龙骨加固,板边铝合金型材加固,如标志板板面较大,为避免搬运时发生损坏,对于大版面的

12、标志可分两块制作,现场拼装,版面接缝平整。标志的支撑结构采用热浸镀锌防腐处理。4)标志构件组装:在基础碎达到设计强度要求后,开始组装构件,组装方法要合理、方正、不得扭斜,各种构件安装牢固。施工过程中不得损坏已完工的工程,不得污染路面。4质量和施工管理保证措施4.1质量保证措施加强工序质量控制,严格按IS09002质量保证体系、质量方针、质量目标组织生产,责任到人,以各单项优质工程确保合同段工程达优质工程目标的实现。4.2建立质量责任制制订各部门、岗位质量责任制,明确规定各部门以及每个员工在质量管理中必须完成的任务,承担的责任和赋予的权限,把质量管理的每项工作,具体地落实到每个部门、每个人员身上

13、,项目经理是在项目工程质量的第一责任人,生产、技术、管理人员,从各自的范围和要求承担责任,并把质量做评比业绩时一项重要的考核指标。4.3建立完整的质量检查制度在项目部内部配备高素质的人员和先进的试验检测设备,并时常对其进行核定,采用标准规范化的工作方法,依据国家和交通部颁布的有关标准,建立和健全标准规范化的工作制度,从而建立周密的自检系统。在项目施工中建立一套完整的以施工班自检为主互检为辅,施工员、质检员、试验员巡回检查相结合的质量检查制度,做到在实施工序时既为上一道工序的质量检查,又为下一道工序做好准备,打好基础;其次各班组相互监督,发现问题及时提出并立即解决,最后施工员、质检员、试验员巡回

14、检查督促控制整个施工流程,对影响工程质量的一些较大问题及时提出改进措施,从而真正做到在施工中控制和保证质量。坚持施工员、质检员、试验员的旁站监督是质量保证体系得到具体落实的真正保证。而且在施工时,有利于及时发现问题,改进施工工艺,不断提高自身的施工作业水平,积累更为丰富的施工经验。项目经理部每月组织质量安全大检查,并根据施工进展情况不定期抽检,发现问题及时整改。4.4加强质量教育及技术培训项目部将围绕提高施工质量,以牢固树立职工的质量意识为目的,牢牢把握质量意识的教育,在“至诚、至信、惟专、惟精”上下功夫,树立企业形象。建立健全项目部各项管理制度,在完善质量保证体系的基础上,要规范项目部管理人

15、员的职责和行为,提高具质量现任意识和工作效率。明确管理责任,强化质量管理职能,完善激励机制,充分发挥项目部管理人员的主观能动生。加强对各级施工管理人员、技术人员和作业人员的培训学习工作,认真学习贯彻招标文件、技术规范、操作工艺、质量标准和监理规程,除平时自学外,经理部针对施工实际,定期或不定期进行分层次的集中培训学习,进一步提高业务素质,使之在施工过程中更好地落实规范标准,履行职责,提高质量管理、水平,把好质量关。4.5建立质量奖罚制度、严肃对待质量事故质量和经济效益挂钩,对按期完成、优质工程的人员由公司、项目部给予奖励。对造成严重质量事故,不论其性质、情节如何,必须及时、如实地向主管上级汇报,不得隐瞒和修正。按照“三不放过”(即事故原因不明不放过、不分清责任,不放过、没有改进措施不放过)的原则,严肃认真处理质量事故。对造成质量事故的、不按期完成的有关责任人按公司有关奖罚办法规定处罚,决不姑息迁就)。4.6质量保证措施为确保本工程施工质量达到优良工程的目标,特采取以下质量保证措施:4. 6.1组织严密完善的职能管理机构,按照质量保证体系正常运转的要求,依
