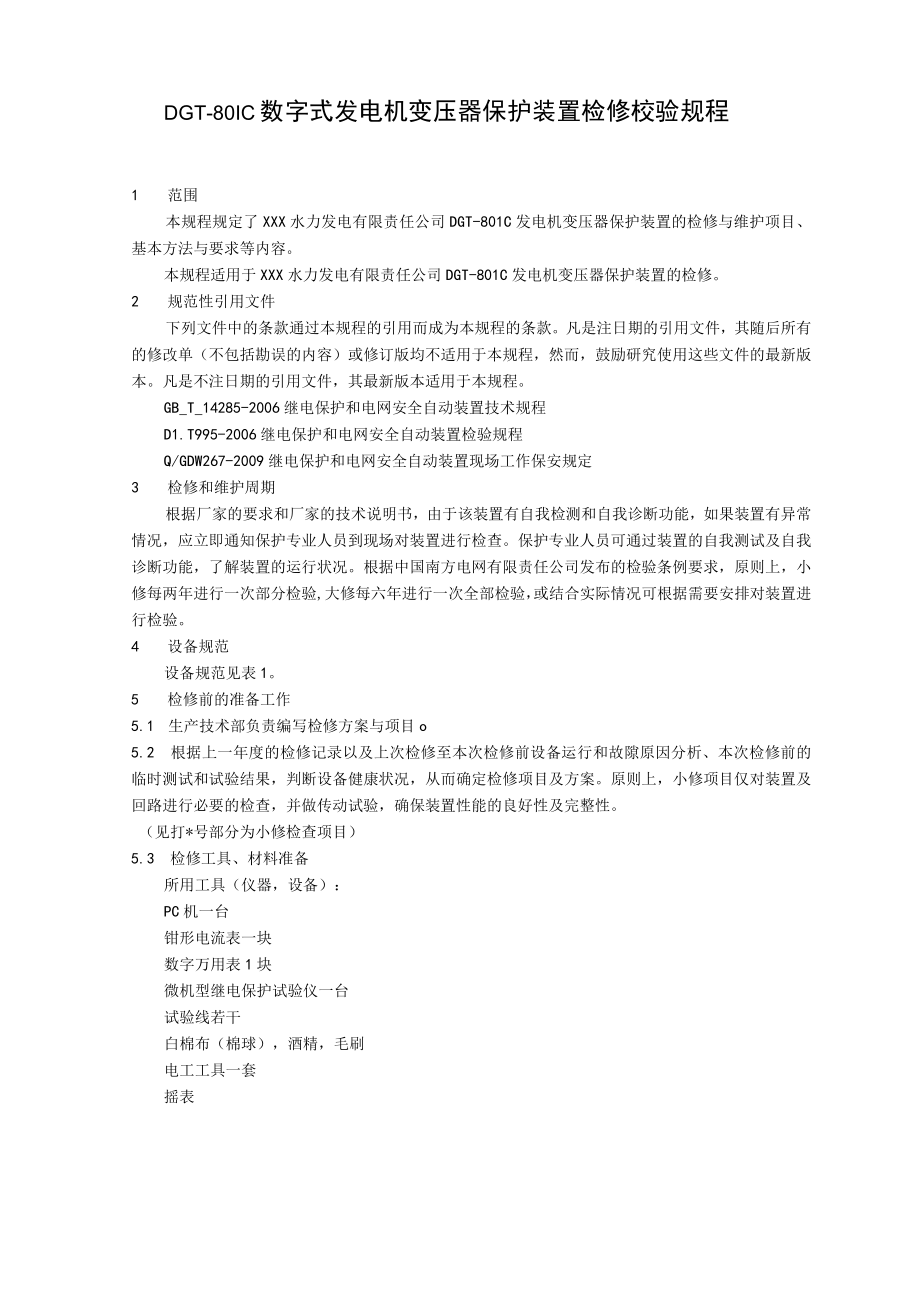

1、DGT-80IC数字式发电机变压器保护装置检修校验规程1 范围本规程规定了XXX水力发电有限责任公司DGT-801C发电机变压器保护装置的检修与维护项目、基本方法与要求等内容。本规程适用于XXX水力发电有限责任公司DGT-801C发电机变压器保护装置的检修。2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规程,然而,鼓励研究使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本规程。GB_T_14285-2006继电保护和电网安全自动装置技术规程D1.T995-2006继电保护和电

2、网安全自动装置检验规程Q/GDW267-2009继电保护和电网安全自动装置现场工作保安规定3 检修和维护周期根据厂家的要求和厂家的技术说明书,由于该装置有自我检测和自我诊断功能,如果装置有异常情况,应立即通知保护专业人员到现场对装置进行检查。保护专业人员可通过装置的自我测试及自我诊断功能,了解装置的运行状况。根据中国南方电网有限责任公司发布的检验条例要求,原则上,小修每两年进行一次部分检验,大修每六年进行一次全部检验,或结合实际情况可根据需要安排对装置进行检验。4 设备规范设备规范见表1。5 检修前的准备工作5.1 生产技术部负责编写检修方案与项目o5.2 根据上一年度的检修记录以及上次检修至

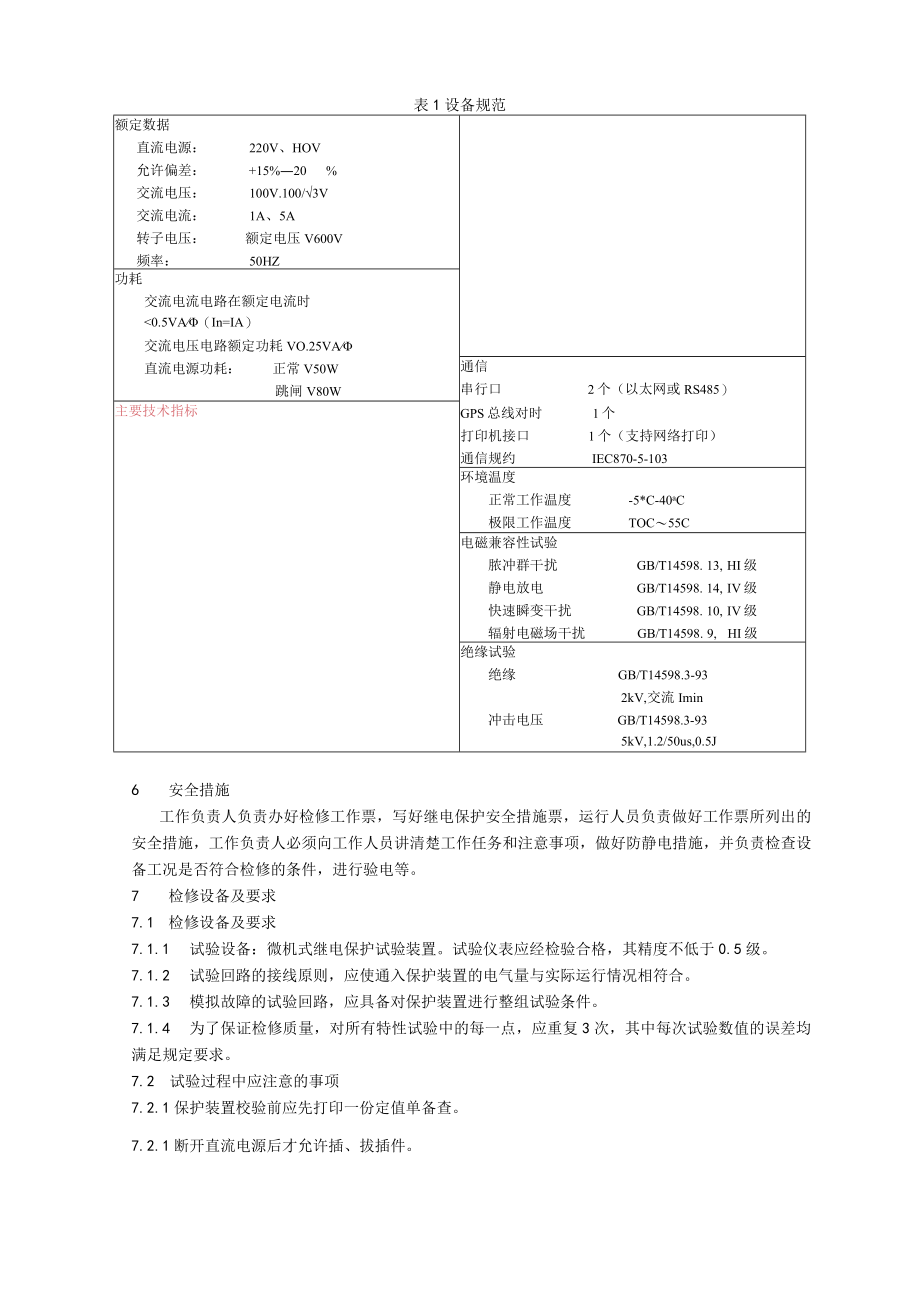

3、本次检修前设备运行和故隙原因分析、本次检修前的临时测试和试验结果,判断设备健康状况,从而确定检修项目及方案。原则上,小修项目仅对装置及回路进行必要的检查,并做传动试验,确保装置性能的良好性及完整性。(见打*号部分为小修检查项目)5.3 检修工具、材料准备所用工具(仪器,设备):PC机一台钳形电流表一块数字万用表1块微机型继电保护试验仪一台试验线若干白棉布(棉球),酒精,毛刷电工工具一套摇表表1设备规范额定数据直流电源:220V、HOV允许偏差:+15%20%交流电压:100V.100/3V交流电流:1A、5A转子电压:额定电压V600V频率:50HZ功耗交流电流电路在额定电流时t35X1-5X

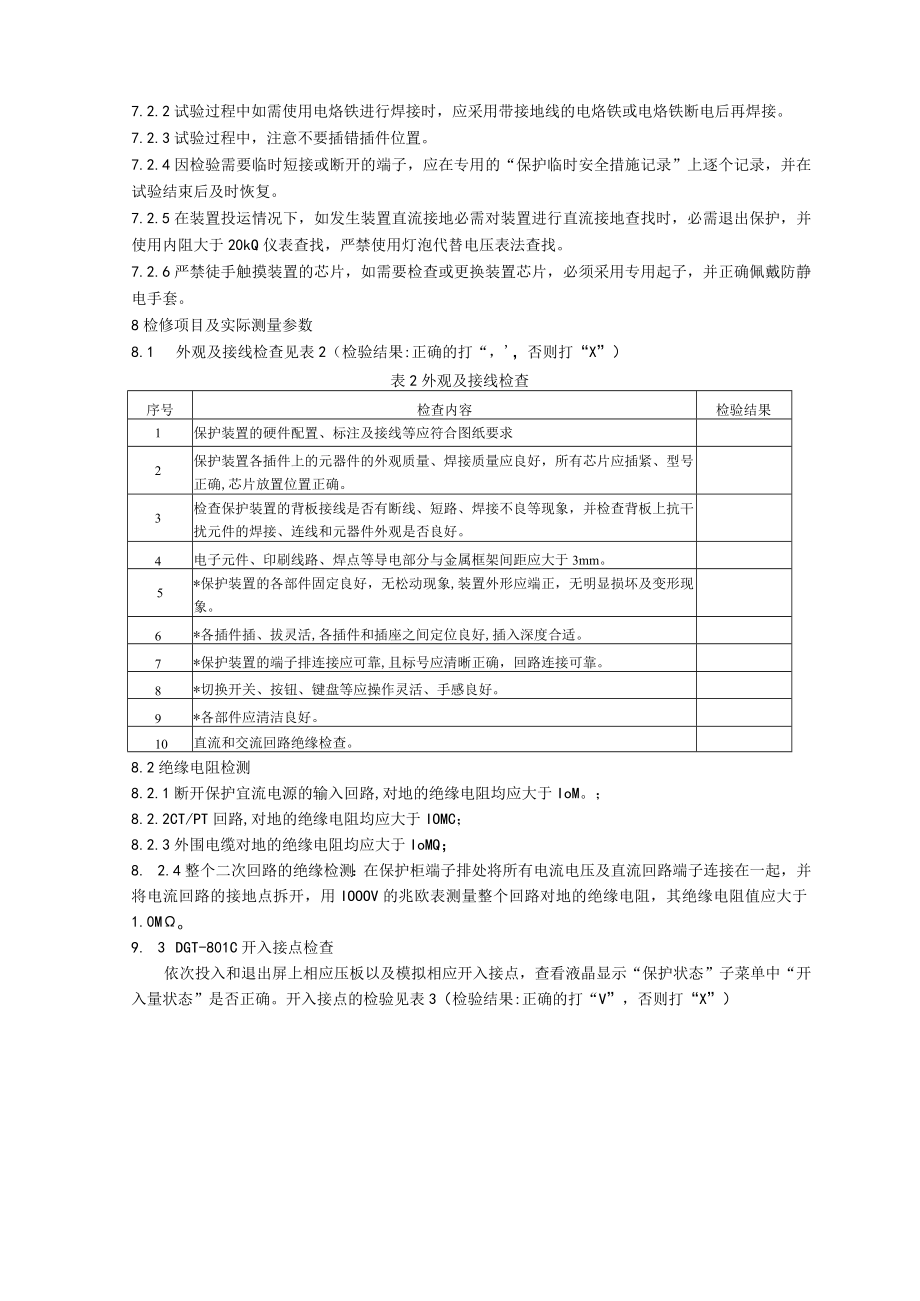

4、:6、5X:7、4定子接地5X1-5X:95转子一点接地5X1-5X:1O6逆功率5X1-5X:U7定子过负荷11、t25X2-5XU2、5X:138复压记忆过流t1.、t25X2-5XU4、5X:159过电压5X2-5X:1610TV断线5X2-5Xz1.711差动启动警告5X2-5X:1912励磁变过流5X2-5Xz2013励磁变速断5X2-5X:2114装置故障5X2-5X:2815CPU电源故障5X2-5Xz298. 5.2跳闸信号接点检查所有动作于跳闸的保护动作后,点亮面板上跳闸”灯,并启动相应的跳闸信号继电器。“跳闸”灯、中央信号接点为磁保持。表8保护装置跳闸信号妾点序号信号名称监

5、控信号接点结果1发电机差动保护跳闸5X:1-5X:42定子接地3U。保护跳闸5X:1-5X:93备用4过电压保护跳闸5X:1-5X:165失磁保护t2跳闸5X:1-5X:76失磁保护t3跳闸5X:1-5X:87定子过负荷保护t2跳闸5X:1-5X:138备用9复压记忆过流保护t2跳闸5X:1-5X:1510励磁变过流保护跳闸5X:1.-5X:2011励磁变过流速断保护跳闸5X:1-5X:2112备用13备用14备用15备用16备用8.5.3跳闸接点输出序号跳闸输出量名称引出回路号(或端子号)屏柜端子号检查结果I跳闸出口1通道(跳出口开关)2跳闸出口2通道(跳灭磁开关)3跳闸出口3通道(关导水叶)4跳闸出口4通道备用5跳闸出口5通道备用6跳闸出口6通道备用7跳闸出口7通道备用8跳闸出口8通道备用9跳闸出口9通道备用10跳闸出口10通道备用11跳闸出口11通道备用12跳闸出口12通道备用13跳闸出口13通道备用14跳闸出口14通道备用15跳闸出口15通道备用16跳闸出口16通道备用
