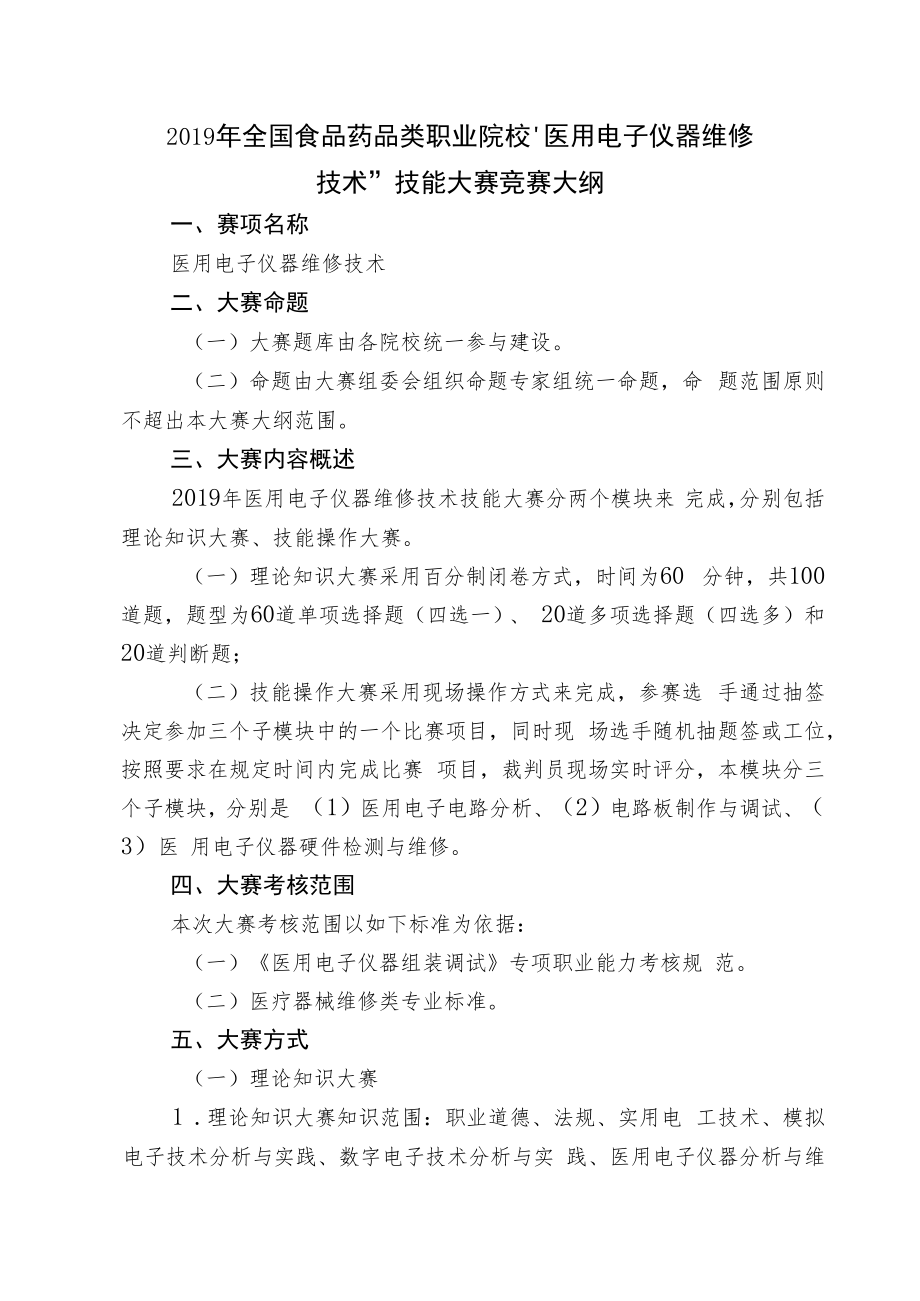

1、2019年全国食品药品类职业院校医用电子仪器维修技术”技能大赛竞赛大纲一、赛项名称医用电子仪器维修技术二、大赛命题（一）大赛题库由各院校统一参与建设。（二）命题由大赛组委会组织命题专家组统一命题，命 题范围原则不超出本大赛大纲范围。三、大赛内容概述2019年医用电子仪器维修技术技能大赛分两个模块来 完成，分别包括理论知识大赛、技能操作大赛。（一）理论知识大赛采用百分制闭卷方式，时间为60 分钟，共100道题，题型为60道单项选择题（四选一）、 20道多项选择题（四选多）和20道判断题；（二）技能操作大赛采用现场操作方式来完成，参赛选 手通过抽签决定参加三个子模块中的一个比赛项目，同时现 场选手
2、随机抽题签或工位，按照要求在规定时间内完成比赛 项目，裁判员现场实时评分，本模块分三个子模块，分别是 （1）医用电子电路分析、（2）电路板制作与调试、（3）医 用电子仪器硬件检测与维修。四、大赛考核范围本次大赛考核范围以如下标准为依据：（一）医用电子仪器组装调试专项职业能力考核规 范。（二）医疗器械维修类专业标准。五、大赛方式（一）理论知识大赛1 .理论知识大赛知识范围：职业道德、法规、实用电 工技术、模拟电子技术分析与实践、数字电子技术分析与实 践、医用电子仪器分析与维修、医疗器械基础知识。2 .参考教材电工技术（董力，化学工业出版社）模拟电子技术（胡宴如，高等教育出版社）数字电子技术（杨志
3、忠，高等教育出版社）医用电子仪器分析与维护（第2版）（莫国民，人民卫生 出版社）医疗器械概论（第2版）（郑彦云，人民卫生出版社）医疗器械管理与法规（第2版）（蒋海洪，人民卫生出版社）3 .理论知识考点表1理论知识考点序号考点1电工电子技术直流电源的使用2信号发生器的使用3示波器的使用4万用表的使用5焊接工具的使用6电路中的基本物理量（电流、电压、电动势、7基本电子元器件原理（R、L、C）8基本电子元器件特性的基础知识9基本电路原理（KeL、KVL、叠加定理、戴维10基本电子元器件的参数测量11正弦交流电12三相电机13变压器14模拟电子技术二极管、三极管、场效应管的原理及应用15三极管基本放大

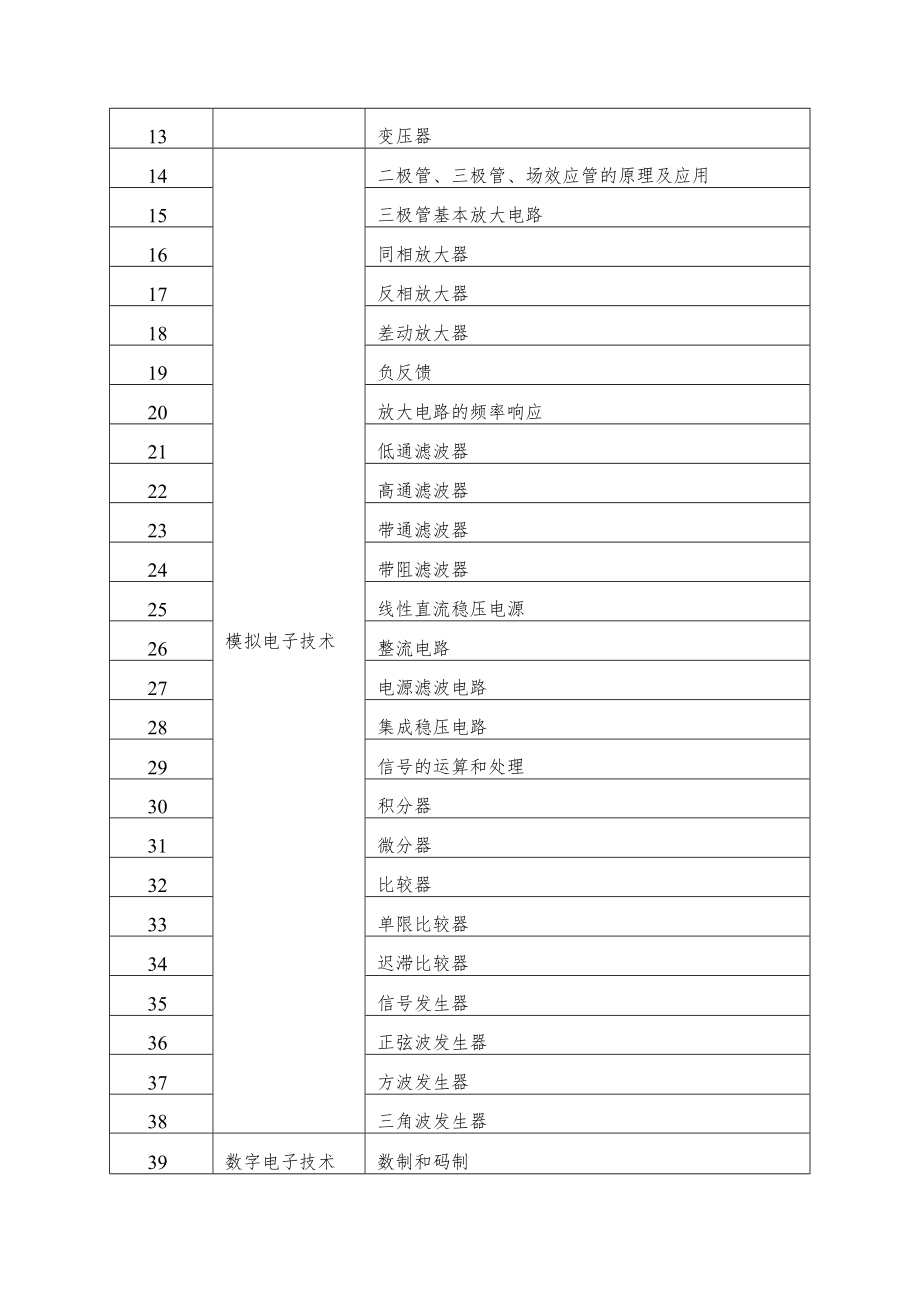

4、电路16同相放大器17反相放大器18差动放大器19负反馈20放大电路的频率响应21低通滤波器22高通滤波器23带通滤波器24带阻滤波器25线性直流稳压电源26整流电路27电源滤波电路28集成稳压电路29信号的运算和处理30积分器31微分器32比较器33单限比较器34迟滞比较器35信号发生器36正弦波发生器37方波发生器38三角波发生器39数字电子技术数制和码制40逻辑代数基础41组合逻辑电路42门电路43编码器和译码器44选择器和分配器45加法器和比较器46时序逻辑电路47触发器48计数器49寄存器50半导体存储器51数模和模数转换52脉冲信号产生与整形53可编程逻辑器件54医用电子仪器分析与
5、维修医用电子应用线路55人体生理信号的特征56人体生理信号的电压范围57人体生理信号的频率范围58人体生理信号的阻抗范围59医用电子信号变换线路60电流电压变换61电压-频率变换62医用传感器63传感器基础知识64电极65压力传感器66温度传感器67光传感器68流量传感器69位移传感器70医用电子信号调理71医用电子信号抗干扰处理72输入输出阻抗73医用电子信号放大74医用电子信号滤波75医用电生理仪器76数字心电图机77生物电放大器基础知识78隔离放大器基础知识79心电图基础知识80心电图机基础知识81心电图机操作82心电放大输入级电路83心电图机导联切换电路84心电图机前置级放大电路85心
6、电图机前置级抗干扰电路86心电图机后级放大电路87心电图机输出显示与描记88心电图机微处理器控制电路89心电图机微处理器接口电路90心电图机直流供电电路91心电图机交流供电电路92脑电图机与肌电图机93脑电测量基本知识94脑电图机基本结构与临床应用95肌电图机基本结构与临床应用96医用监护仪器97血压测量基础知识98呼吸测量基础知识99血氧饱和度测量基础知识IOO其他参数测量基础知识101多生理参数监护仪结构与工作原理102动态心电监护仪器结构与临床应用103特种监护仪结构与临床应用104医用电子仪器维修105医疗器械基础知识医学影像诊断设备106超声成像基础知识107医用超声设备的分类108
7、医用超声设备的结构与工作原理109X线成像基础知识110医用X线机设备111X线CT设备112医学信息技术113数字化医院基本知识114临床信息系统115信息标准116其他医学仪器117临床检验仪器118临床检验仪器基础知识119电解质分析仪120血气分析仪121生化分析仪122医用治疗仪器123呼吸机124麻醉机125透析及人工心肺机126体外冲击波碎石机127医用高频电刀128其他治疗设备（二）技能操作大赛本部分有三部分组成，如表2为技能操作指标体系表。表2医用电子仪器维修技术技能操作指标体系表序号项目配分时间（分钟）比赛方式1医用电子电路分析IOO60操作2电路板制作与调试100120操
8、作3医用电子仪器硬件检测与维修10060操作合计3002401.医用电子电路分析本子模块以典型的医用电子电路为载体，包括放大电路、 滤波电路、电源电路等内容，按照题目要求完成电子电路的 搭建，使用相关仪表工具完成电路的测试，验证实际电路测 试结果与理论分析一致，将比赛计算过程和比赛结果记录于 表单上。知识范围：内容涵盖模电、数电、医用电子电路等相关典型 电路。主要评分点：电子电路的搭建；仪表工具的使用；测试 结果的验证；计算过程和比赛结果的记录等。2 .电路板制作与调试本子模块为考生提供元器件库、焊接工具、测试仪表、 空白电路板、若干导线、参考电路图，请考生按照题目要求 完成电路板的焊接，并测试该电路板功能是否满足题目要求。知识范围：内容涵盖模电、数电、医用电子电路等相关典型 电路。主要评分点：元器件的布局；电路板的走线；元器件的 焊接；电路板的功能测试等。3 .医用电子仪器硬件检测及维修本子模块选择以心电生理类仪器为载体的维修实验箱 作为大赛设备，考官设置实验箱故障，要求考生分析故障现 象、设计维修流程、按流程逐一测试、按考官要求排除故障、 书写维修报告。知识范围：内容涵盖医用电子仪器等相关典型电路。评分点：故障现象的确认；维修流程的设计；特征点的 参数（电压、电流、电阻等）测试；故障排除的准确度；维 修报告的书写。
