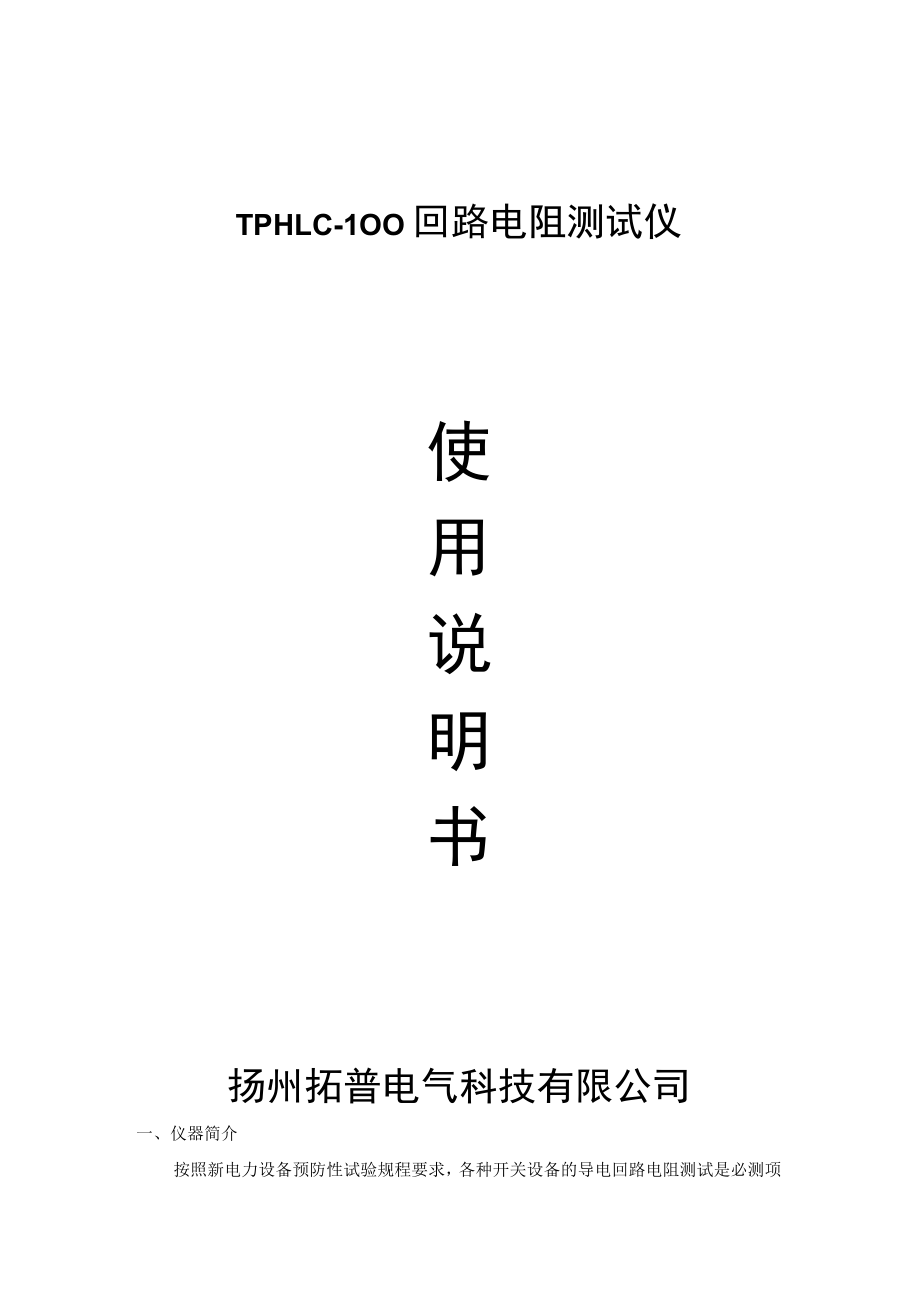

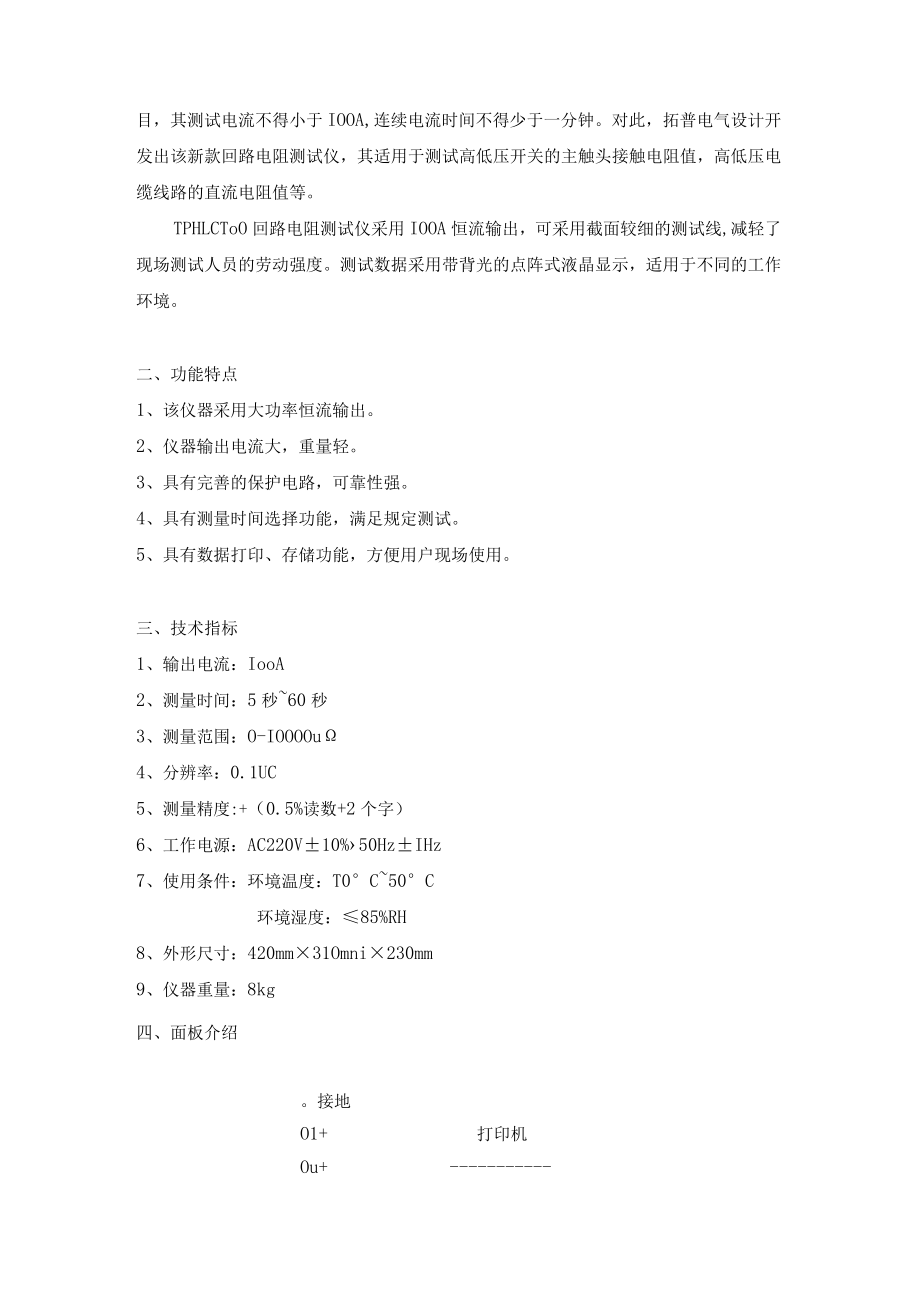

1、TPHLC-1OO回路电阻测试仪使用说明书扬州拓普电气科技有限公司一、仪器简介按照新电力设备预防性试验规程要求，各种开关设备的导电回路电阻测试是必测项目，其测试电流不得小于IOOA,连续电流时间不得少于一分钟。对此，拓普电气设计开发出该新款回路电阻测试仪，其适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。TPHLCToO回路电阻测试仪采用IOOA恒流输出，可采用截面较细的测试线,减轻了现场测试人员的劳动强度。测试数据采用带背光的点阵式液晶显示，适用于不同的工作环境。二、功能特点1、该仪器采用大功率恒流输出。2、仪器输出电流大，重量轻。3、具有完善的保护电路，可靠性强。4、

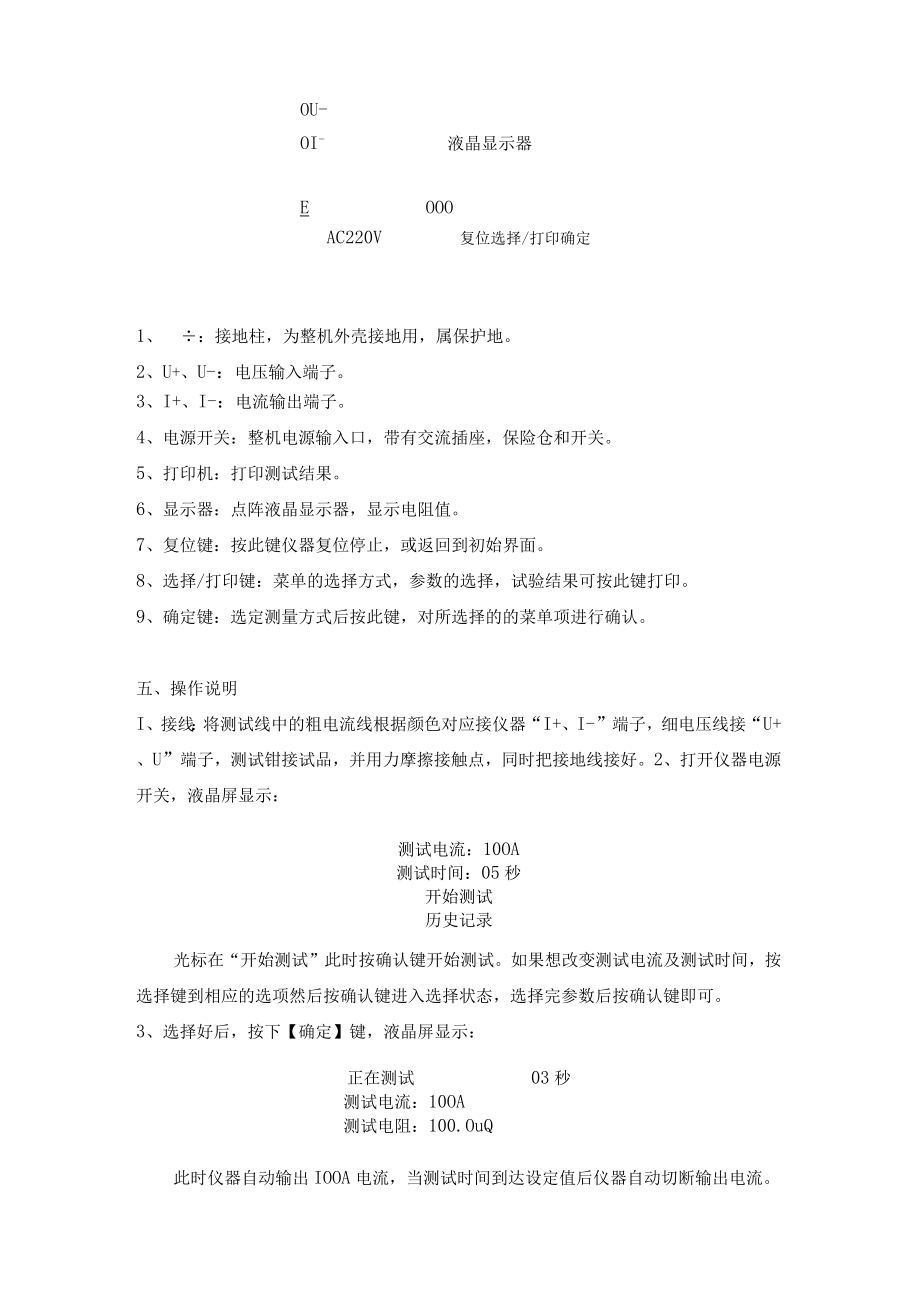

2、具有测量时间选择功能，满足规定测试。5、具有数据打印、存储功能，方便用户现场使用。三、技术指标1、输出电流：IooA2、测量时间：5秒60秒3、测量范围：O-IOOOOu4、分辨率：0.1UC5、测量精度:+（0.5%读数+2个字）6、工作电源：AC220V10%50HzIHz7、使用条件：环境温度：T0C50C环境湿度：85%RH8、外形尺寸：420mm31Omni230mm9、仪器重量：8kg四、面板介绍。接地O1+打印机Ou+OU-OI-液晶显示器EOOOAC220V复位选择/打印确定1、：接地柱，为整机外壳接地用，属保护地。2、U+、U-：电压输入端子。3、I+、I-：电流输出端子。4
3、、电源开关：整机电源输入口，带有交流插座，保险仓和开关。5、打印机：打印测试结果。6、显示器：点阵液晶显示器，显示电阻值。7、复位键：按此键仪器复位停止，或返回到初始界面。8、选择/打印键：菜单的选择方式，参数的选择，试验结果可按此键打印。9、确定键：选定测量方式后按此键，对所选择的的菜单项进行确认。五、操作说明I、接线：将测试线中的粗电流线根据颜色对应接仪器“I+、I-”端子，细电压线接“U+、U”端子，测试钳接试品，并用力摩擦接触点，同时把接地线接好。2、打开仪器电源开关，液晶屏显示：测试电流：10OA测试时间：05秒开始测试历史记录光标在“开始测试”此时按确认键开始测试。如果想改变测试电
4、流及测试时间，按选择键到相应的选项然后按确认键进入选择状态，选择完参数后按确认键即可。3、选择好后，按下【确定】键，液晶屏显示：正在测试03秒测试电流：10OA测试电阻：100.OuQ此时仪器自动输出IOOA电流，当测试时间到达设定值后仪器自动切断输出电流。4、液晶屏显示：测试完毕05秒测试电流：IOOA测试电阻：100.0正在打印.仪器会根据试品阻值大小自动切换显示阻值单位。此时按选择/打印键打印测试结果，按确认键保存测试结果。5、如果测试线未接好或试品超出测试范围，液晶屏显示：测试完毕测试电流：10OA测试电阻：超出量程范围03秒测试完毕测试电流：0.IA测试电阻：测试线未接好03秒请检查
5、测试线和试品，重新接线。6、按【复位】键，仪器返回初始状态，可进行下一步操作。六、注意事项1、使用本仪器前请详细阅读本使用说明书。2、仪器的操作者应具备电气设备或仪器的使用常识。3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。4、对仪器的维护、保养和调整应由专业人员进行。5、在测试过程中，禁止移动测试夹和供电线路。6、在测试过程中，当仪器输出电流时，切不可拆除测试线，以免发生事故。7、连续测试较多次时，仪器发热会自动保护，电流显示OA此时应停机几分钟后再测试。七、问题分析1、接通AC220V电源，打开仪器电源开关，仪器无显示。A：保险丝熔断，需更换保险丝。B：
6、电源线故障，需更换电源线。2、按【确定】键后，阻值显示不正常或显示测试线未接好。A：测试回路不通，重新把各个接线端子接牢。B：测试钳与试品接触不好，重新接试品并用力摩擦接触点。C：连续测试时间过长，仪器电源输出保护，停止几分钟再进行测试。3、电流值显示异常仪器使用C220V电源线太细或太长。4、液晶屏显示异常A：仪器使用的电源电压太低。B：AC220V电源线太细或太长。八、仪器成套性1、仪器主机2、专用测试线1台1套3、电源线1条4、接地线5、保险丝1条2只6、打印纸7、产品使用说明书1卷1份8、产品合格证、保修卡1份九、售后服务本仪器自购买之日起一年内，属产品质量问题予以免费保修，终身服务。注：1、产品使用说明书请以我公司随产品提供的版本为准。2、我公司会根据需要对产品进行软硬件升级，如有调整，恕不另行通知。扫一扫联系拓普扬州拓普电气科技有限公司地址：江苏省宝应县国泰路2号电话：传真：邮箱：网址：
