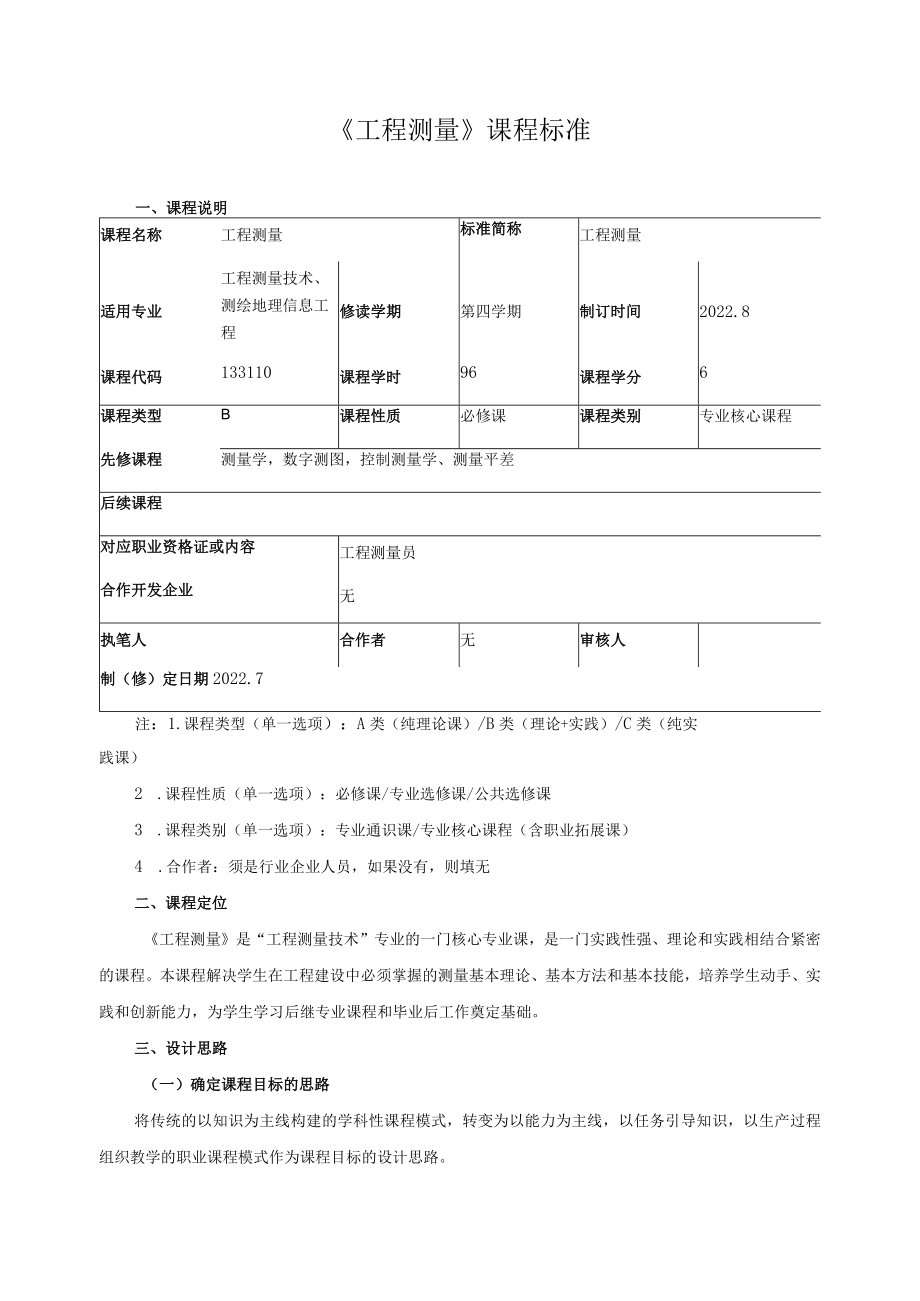

1、工程测量课程标准一、课程说明课程名称工程测量标准简称工程测量适用专业工程测量技术、测绘地理信息工程修读学期第四学期制订时间2022.8课程代码133110课程学时96课程学分6课程类型B课程性质必修课课程类别专业核心课程先修课程测量学，数字测图，控制测量学、测量平差后续课程对应职业资格证或内容工程测量员合作开发企业无执笔人合作者无审核人制（修）定日期2022.7注：1.课程类型（单一选项）：A类（纯理论课）/B类（理论+实践）/C类（纯实践课）2 .课程性质（单一选项）：必修课/专业选修课/公共选修课3 .课程类别（单一选项）：专业通识课/专业核心课程（含职业拓展课）4 .合作者：须是行业企业

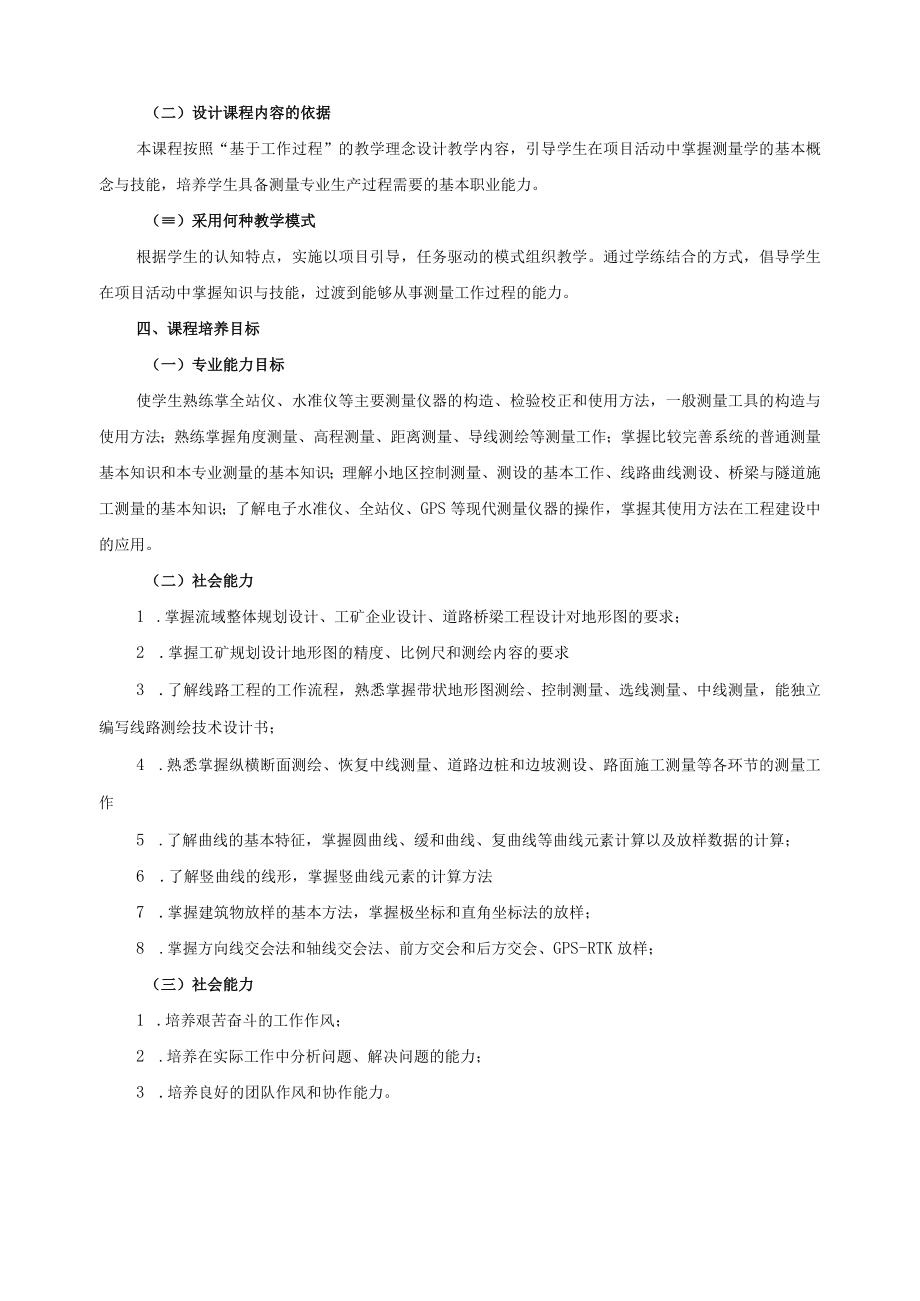

2、人员，如果没有，则填无二、课程定位工程测量是“工程测量技术”专业的一门核心专业课，是一门实践性强、理论和实践相结合紧密的课程。本课程解决学生在工程建设中必须掌握的测量基本理论、基本方法和基本技能，培养学生动手、实践和创新能力，为学生学习后继专业课程和毕业后工作奠定基础。三、设计思路（一）确定课程目标的思路将传统的以知识为主线构建的学科性课程模式，转变为以能力为主线，以任务引导知识，以生产过程组织教学的职业课程模式作为课程目标的设计思路。（二）设计课程内容的依据本课程按照“基于工作过程”的教学理念设计教学内容，引导学生在项目活动中掌握测量学的基本概念与技能，培养学生具备测量专业生产过程需要的基本
3、职业能力。（）采用何种教学模式根据学生的认知特点，实施以项目引导，任务驱动的模式组织教学。通过学练结合的方式，倡导学生在项目活动中掌握知识与技能，过渡到能够从事测量工作过程的能力。四、课程培养目标（一）专业能力目标使学生熟练掌全站仪、水准仪等主要测量仪器的构造、检验校正和使用方法，一般测量工具的构造与使用方法；熟练掌握角度测量、高程测量、距离测量、导线测绘等测量工作；掌握比较完善系统的普通测量基本知识和本专业测量的基本知识；理解小地区控制测量、测设的基本工作、线路曲线测设、桥梁与隧道施工测量的基本知识；了解电子水准仪、全站仪、GPS等现代测量仪器的操作，掌握其使用方法在工程建设中的应用。（二）
4、社会能力1 .掌握流域整体规划设计、工矿企业设计、道路桥梁工程设计对地形图的要求；2 .掌握工矿规划设计地形图的精度、比例尺和测绘内容的要求3 .了解线路工程的工作流程，熟悉掌握带状地形图测绘、控制测量、选线测量、中线测量，能独立编写线路测绘技术设计书；4 .熟悉掌握纵横断面测绘、恢复中线测量、道路边桩和边坡测设、路面施工测量等各环节的测量工作5 .了解曲线的基本特征，掌握圆曲线、缓和曲线、复曲线等曲线元素计算以及放样数据的计算；6 .了解竖曲线的线形，掌握竖曲线元素的计算方法7 .掌握建筑物放样的基本方法，掌握极坐标和直角坐标法的放样；8 .掌握方向线交会法和轴线交会法、前方交会和后方交会、

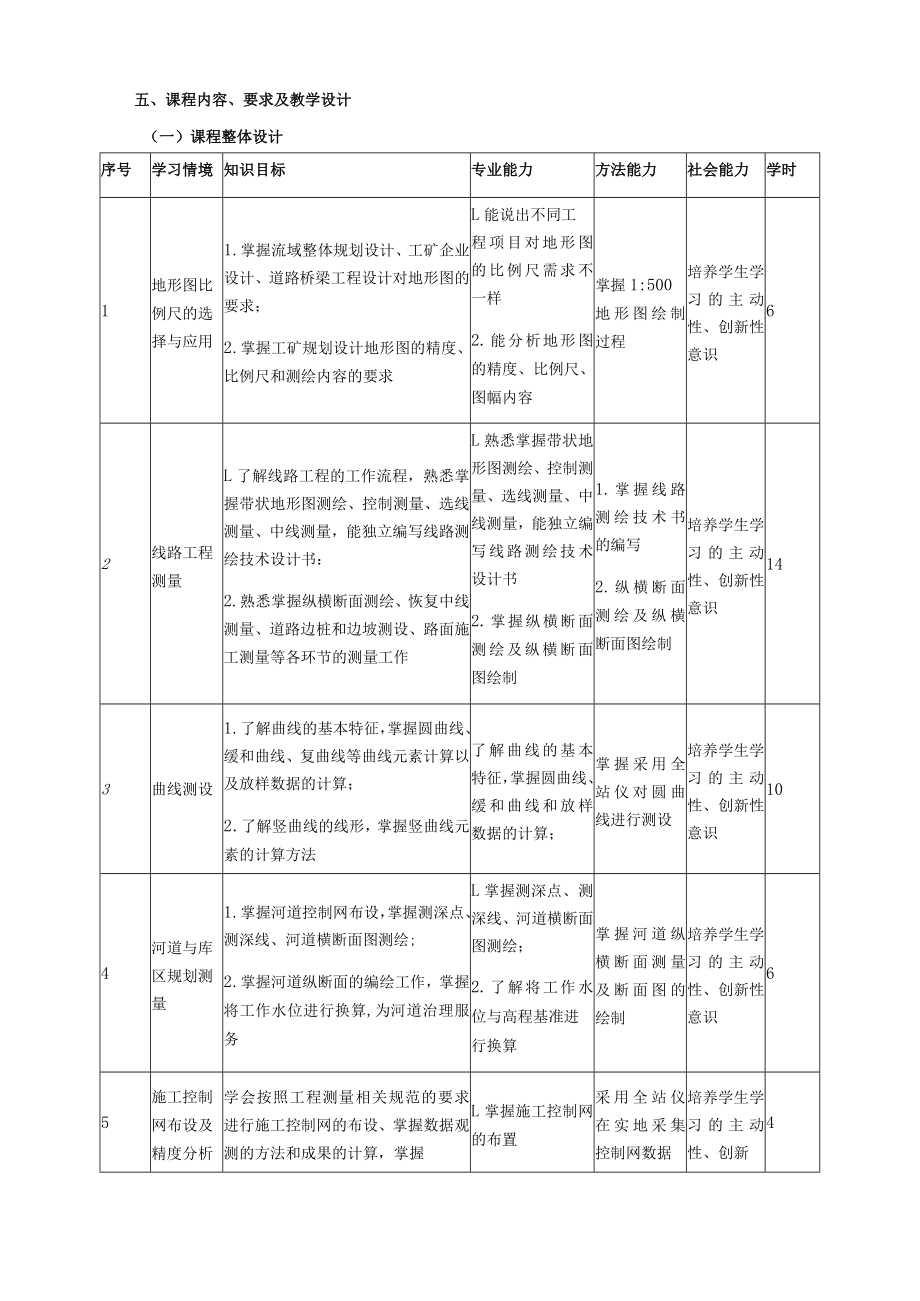

5、GPS-RTK放样；（三）社会能力1 .培养艰苦奋斗的工作作风；2 .培养在实际工作中分析问题、解决问题的能力；3 .培养良好的团队作风和协作能力。五、课程内容、要求及教学设计（一）课程整体设计序号学习情境知识目标专业能力方法能力社会能力学时1地形图比例尺的选择与应用1 .掌握流域整体规划设计、工矿企业设计、道路桥梁工程设计对地形图的要求；2 .掌握工矿规划设计地形图的精度、比例尺和测绘内容的要求L能说出不同工程项目对地形图的比例尺需求不一样2.能分析地形图的精度、比例尺、图幅内容掌握1:500地形图绘制过程培养学生学习的主动性、创新性意识62线路工程测量L了解线路工程的工作流程，熟悉掌握带状
6、地形图测绘、控制测量、选线测量、中线测量，能独立编写线路测绘技术设计书：2.熟悉掌握纵横断面测绘、恢复中线测量、道路边桩和边坡测设、路面施工测量等各环节的测量工作L熟悉掌握带状地形图测绘、控制测量、选线测量、中线测量，能独立编写线路测绘技术设计书2.掌握纵横断面测绘及纵横断面图绘制1 .掌握线路测绘技术书的编写2 .纵横断面测绘及纵横断面图绘制培养学生学习的主动性、创新性意识143曲线测设1 .了解曲线的基本特征，掌握圆曲线、缓和曲线、复曲线等曲线元素计算以及放样数据的计算；2 .了解竖曲线的线形，掌握竖曲线元素的计算方法了解曲线的基本特征，掌握圆曲线、缓和曲线和放样数据的计算；掌握采用全站仪
7、对圆曲线进行测设培养学生学习的主动性、创新性意识104河道与库区规划测量1 .掌握河道控制网布设，掌握测深点、测深线、河道横断面图测绘;2 .掌握河道纵断面的编绘工作，掌握将工作水位进行换算,为河道治理服务L掌握测深点、测深线、河道横断面图测绘；2.了解将工作水位与高程基准进行换算掌握河道纵横断面测量及断面图的绘制培养学生学习的主动性、创新性意识65施工控制网布设及精度分析学会按照工程测量相关规范的要求进行施工控制网的布设、掌握数据观测的方法和成果的计算，掌握L掌握施工控制网的布置采用全站仪在实地采集控制网数据培养学生学习的主动性、创新4分析工程施工控制网精度的分析及数据的处理性意识6施工测量
8、的基本方法L掌握建筑物放样的基本方法，掌握极坐标和直角坐标法的放样；2.掌握方向线交会法和轴线交会法、前方交会和后方交会、GPS-RTK放样；1.掌握建筑物放样的基本方法，掌握极坐标和直角坐标法的放样；采用全站仪进行极坐标法放样培养学生学习的主动性、创新性意识87桥梁工程测量掌握桥梁施工测量的技术综合编写，能借助经纬仪、全站仪、GPS等测量仪器进行桥梁的测设工作;1掌握布设桥梁施工控制网、测定桥轴线及墩台测设熟悉桥梁工程测设的基本方法培养学生学习的主动性、创新性意识48工业与民用建筑工程测量1.了解建筑施工控制网的特点、坐标系统，建筑方格网精度确定方法；掌握建筑施工测量平面、高程控制网的建设和
9、测量方法了解建筑方格网精度确定方法；掌握建筑施工测量平面、高程控制网的建设和测量方法掌握高程控制网的建设及测量方法培养学生互助配合的团队协作能力69地下工程测量1 .掌握井下导线外业测设和内业计算及巷道平面图测绘,能完成并下水准测量、三角高程测量，测绘巷道纵剖面图：2 .能完成已经定向、两井定向和陀螺经纬仪定向的外业操作和内业计算，能完成巷道中腰线的标定、贯通测量外业及内业1掌握井下导线外业测设和内业计算及巷道平面图测绘2.能完成井下水准测量、三角高程测量掌握井下水准测量的原理，三角高程测量的方法培养学生探索求实的学习精神810矿山工程测量了解巷道纵剖面图的测量与绘制能够识别巷道图，了解地下控
10、制网布设与实测了解地下控制网布设的方法培养学生学习的主动性、创新性意识211水工建筑物施工测量1 .能够进行土石坝、重力坝、拱坝的施工放样，能够测设坡脚线、清基开挖线,能够进行各种闸门的安装测量；2 .能够布设水工建筑物施工控制1掌握石坝、重力坝、拱坝的基本施工放样熟悉全站仪对水工建筑物的基本测设方法培养学生学习的主动性、创新性意识6网及细部放样控制网12市政工程测量能用测量仪器（包括全站仪、GPS.金属探测仪）对管线纵横断面测量1掌握城市管线测量的方法能绘制管线图培养学生探索求实的学习精神413工程竣工测量掌握工程竣工测量内容方法、测量精度和提交的竣工测量资料,掌握竣工总平面图的测绘L编制竣
11、工图2.整理竣工资料1.能独立完成一幅竣工图的测绘培养学生学习的主动性、创新性意识614高速铁路施工测量掌握高速铁路施工测量的内容和工作程序，铁路GPS控制网布设和解算L铁路建设施工控制网布设2.铁路施工控制网的解算1能独立完成数据处理培养学生学习的主动性、创新性意识815工程测量实训L掌握全站仪在工程测量中放样的方法2.掌握建筑物变形监测的手段及数据的处理L能单独完成带有缓和曲线的圆曲线放样2.对建筑物轴线，沉降观测数据处理1 .直角坐标法和极坐标法放样2 .二等水准监测建筑物沉降培养学生学习的主动性、创新性意识20合计讲授与实训92学时、复习与习题4学时，共96学时（二）课程学习单元内容与
12、要求学习单元情境设计单元名称1地形图比例尺的选择与应用学时6学习要求初步了解在工程建设中不同比例尺地形图的应用任务分解任务11.1流域规划设计对地形图的选择任务21.2工矿企业规划设计对地形图的选择任务31.3工矿企业专用地形图的测绘任务41.4地形图在工程建设中的应用小计4学时学习单元情境设计单元名称2线路工程测量学时14学习要求掌握在线路工程中线路测量在前期工作中应用任务分解任务12.1公路勘测工作与定线测量任务22.2纵横断面测量任务32.3土方量估算学习单元情境设计单元名称3曲线测设学时10学习要求掌握在线路工程中加密桩的测设任务分解任务13.1圆曲线要素计算及主点测设任务23.2带有
13、缓和曲线的圆曲线要素计算及主点测设任务33.3曲线的详细测设及竖曲线测设学习单元情境设计单元名称4河道与库区规划测量学时6学习要求掌握河道与库区规划阶段的测量工作任务分解任务14.1河道控制测量任务24.2测深断面和测深点的布置任务34.3水位及水深测量学习单元情境设计单元名称5施工控制网布设及精度分析学时4学习要求掌握施工控制网布置的方法及对其精度分析任务分解任务15.1施工控制网的布设任务25.2施工控制网精度的确定学习单元情境设计单元名称6施工测量的基本方法学时8学习要求掌握在工程中常用的几种测量方法任务分解任务16.1建筑物放样的基本工作任务26.2极坐标法和直角坐标法放线任务363方
14、向线交会法和轴线交会法任务46.4前方交会法和全站仪后方交会法放样学习单元情境设计单元名称7桥梁测量工程学时4学习要求掌握在桥梁工程建设过程中所需要测量技术的全过程任务分解任务17.1桥梁线路中线复测及桥轴线测定任务27.2桥梁施工控制测量任务37.3桥梁资料及其计算任务47.4墩台定位及其纵横轴线的测设学习单元情境设计单元名称8工业与民用建筑工程测量学时6学习要求掌握在工业与民用建筑中测量方法任务分解任务18.1建筑施工控制测量任务28.2民用建筑施工测量任务38.3工业建筑施工测量任务48.4高层建筑施工测量学习单元情境设计单元名称9地下工程测量学时8学习要求掌握地下工程测量过程中涉及控制、联系测量任务分解任务19.1隧道贯通测量精度要求任务29.2隧道地面控制测量任务39.3地下控制测量任务49.4竖井联系
