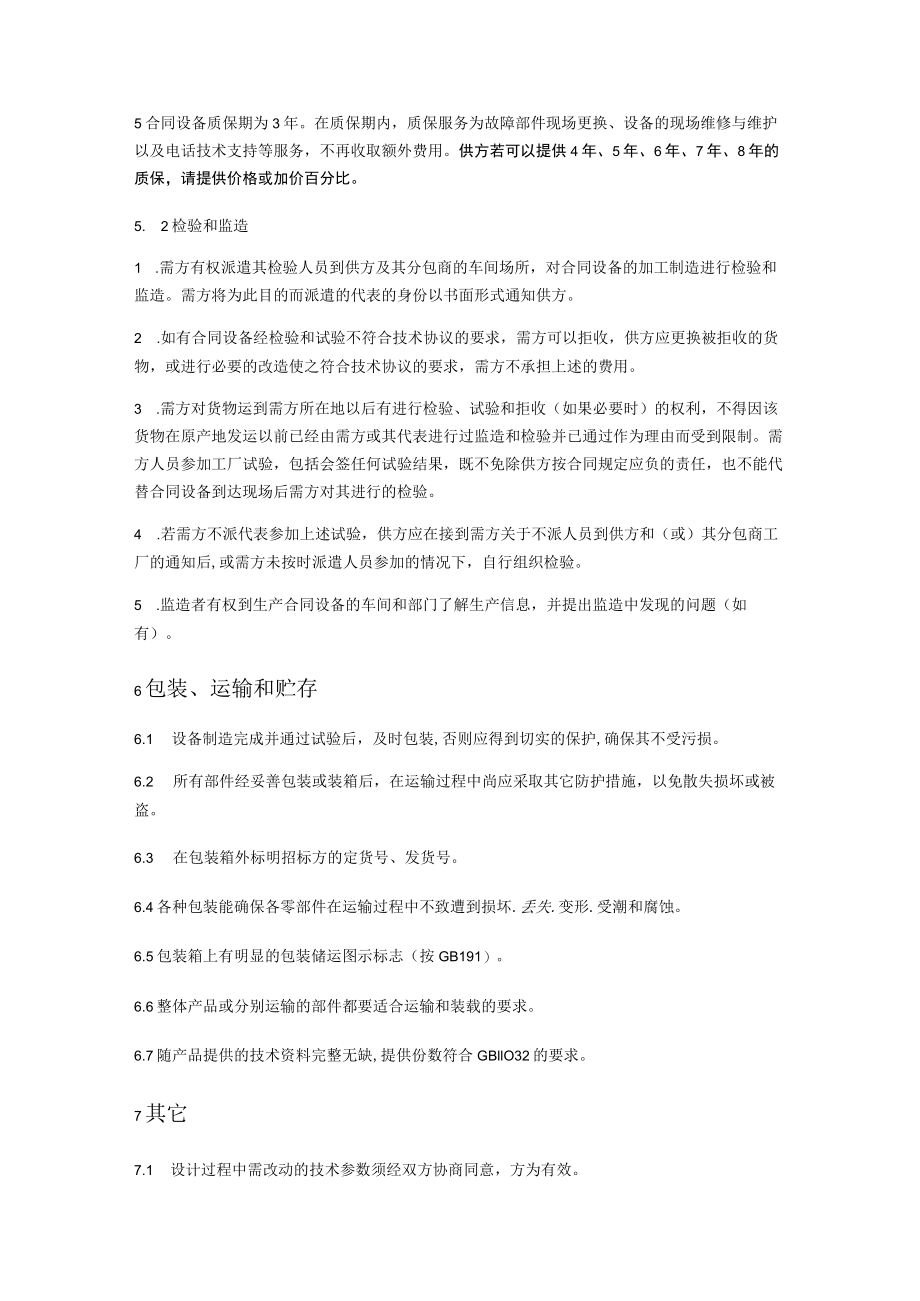

交流接触器技术规范书.docx_第3页
第3页 / 共4页
交流接触器技术规范书.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《交流接触器技术规范书.docx》由会员分享,可在线阅读,更多相关《交流接触器技术规范书.docx(4页珍藏版)》请在第壹文秘上搜索。

1、交流接触器技术规范书1总则1.1 为适应追日电气电动汽车直流充电机市场发展需要,特制定电动汽车直流充电机用交流接触器集中采购依据,提高交流接触器的技术、管理水平,保证交流接触器的安全、可靠运行。1.2 本技术规范书提出了交流接触器的技术参数、性能、结构、试验等方面的技术要求。1.3 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,供方保证提供符合工业标准和本规范书要求并且功能完整、性能优良的优质产品及其相应服务。同时满足国家有关安全、环保等强制性标准和规范的要求。1.4 本技术规范书未尽事宜,由供需双方共同协商确定。1. 5本技术规范书经双

2、方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。2引用标准本技术规范书遵照下列(但不限于)技术规范,如在执行过程中有更新、替换,统一按最新的国家标准、行业标准执行。GB14536.1家用和类似用途电自动控制器第1部分:通用要求GB/T14048.1低压开关设备和控制设备总则GB/T14048.4低压开关设备和控制设备第4T部分:接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)GB4208-2008外壳防护等级如果本技术规范书的条款要求与上述规范和标准有明显抵触的条文,投标方及时通知招标方进行书面解释。3使用条件温度:-20C45C;相对湿度:095%海拔:2000

3、m优先考虑能提供可使用在低温-30-40C高温50P以上和海拔高于3000米以地区的厂家。4技术条件及要求D电气性能要求额定工作电流:80A、140A160225A、250A、350A、400630A额定工作电压:AC380V极数:3极频率:5060Hz额定绝缘电压:690V线圈工作电压:AC220V2)结构要求动作机构灵活,手动检查方便,结构设计紧凑,可防止外界杂物及灰尘落人活动部位,人手不能直接接触带电部位。主触头由电性能优越材料组成,具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型,并有阻燃型材料阻挡电弧向外喷溅,保证人身及临近电器的安全。电磁系统工作可靠,损耗小、噪音低,具有较高的机构

4、强度。与其它同类产品相比,操作频率和控制容量更高。外形尺寸小巧。5质量保证和验收试验要求5. 1质量保证1投标方保证其提供的产品是全新的、未使用过的,所有合同货物必须防腐防锈,质保期内不得出现锈蚀、开裂,否则应无条件更换。2除需满足本规范外,投标人应具有权威机构颁发的ISO9()00系列的认证证书或等同的质量体系认证证书、符合标准的3C、CE证书及相关附件材料。3投标人应按“3使用条件”、“4技术条件及要求”列举的项目逐项提供技术数据应答,所提供的技术数据为保证数据,这些数据将作为合同的一部分。4供方保证制造过程中的所有工艺、材料等(包括供方的外购件在内)均符合本规范的规定。5合同设备质保期为

5、3年。在质保期内,质保服务为故障部件现场更换、设备的现场维修与维护以及电话技术支持等服务,不再收取额外费用。供方若可以提供4年、5年、6年、7年、8年的质保,请提供价格或加价百分比。5. 2检验和监造1 .需方有权派遣其检验人员到供方及其分包商的车间场所,对合同设备的加工制造进行检验和监造。需方将为此目的而派遣的代表的身份以书面形式通知供方。2 .如有合同设备经检验和试验不符合技术协议的要求,需方可以拒收,供方应更换被拒收的货物,或进行必要的改造使之符合技术协议的要求,需方不承担上述的费用。3 .需方对货物运到需方所在地以后有进行检验、试验和拒收(如果必要时)的权利,不得因该货物在原产地发运以

6、前已经由需方或其代表进行过监造和检验并已通过作为理由而受到限制。需方人员参加工厂试验,包括会签任何试验结果,既不免除供方按合同规定应负的责任,也不能代替合同设备到达现场后需方对其进行的检验。4 .若需方不派代表参加上述试验,供方应在接到需方关于不派人员到供方和(或)其分包商工厂的通知后,或需方未按时派遣人员参加的情况下,自行组织检验。5 .监造者有权到生产合同设备的车间和部门了解生产信息,并提出监造中发现的问题(如有)。6包装、运输和贮存6.1 设备制造完成并通过试验后,及时包装,否则应得到切实的保护,确保其不受污损。6.2 所有部件经妥善包装或装箱后,在运输过程中尚应采取其它防护措施,以免散失损坏或被盗。6.3 在包装箱外标明招标方的定货号、发货号。6.4各种包装能确保各零部件在运输过程中不致遭到损坏.丢失.变形.受潮和腐蚀。6.5包装箱上有明显的包装储运图示标志(按GB191)。6.6整体产品或分别运输的部件都要适合运输和装载的要求。6.7随产品提供的技术资料完整无缺,提供份数符合GBllO32的要求。7其它7.1 设计过程中需改动的技术参数须经双方协商同意,方为有效。7.2 需方提供的参数仍作为供方详细设计依据。
