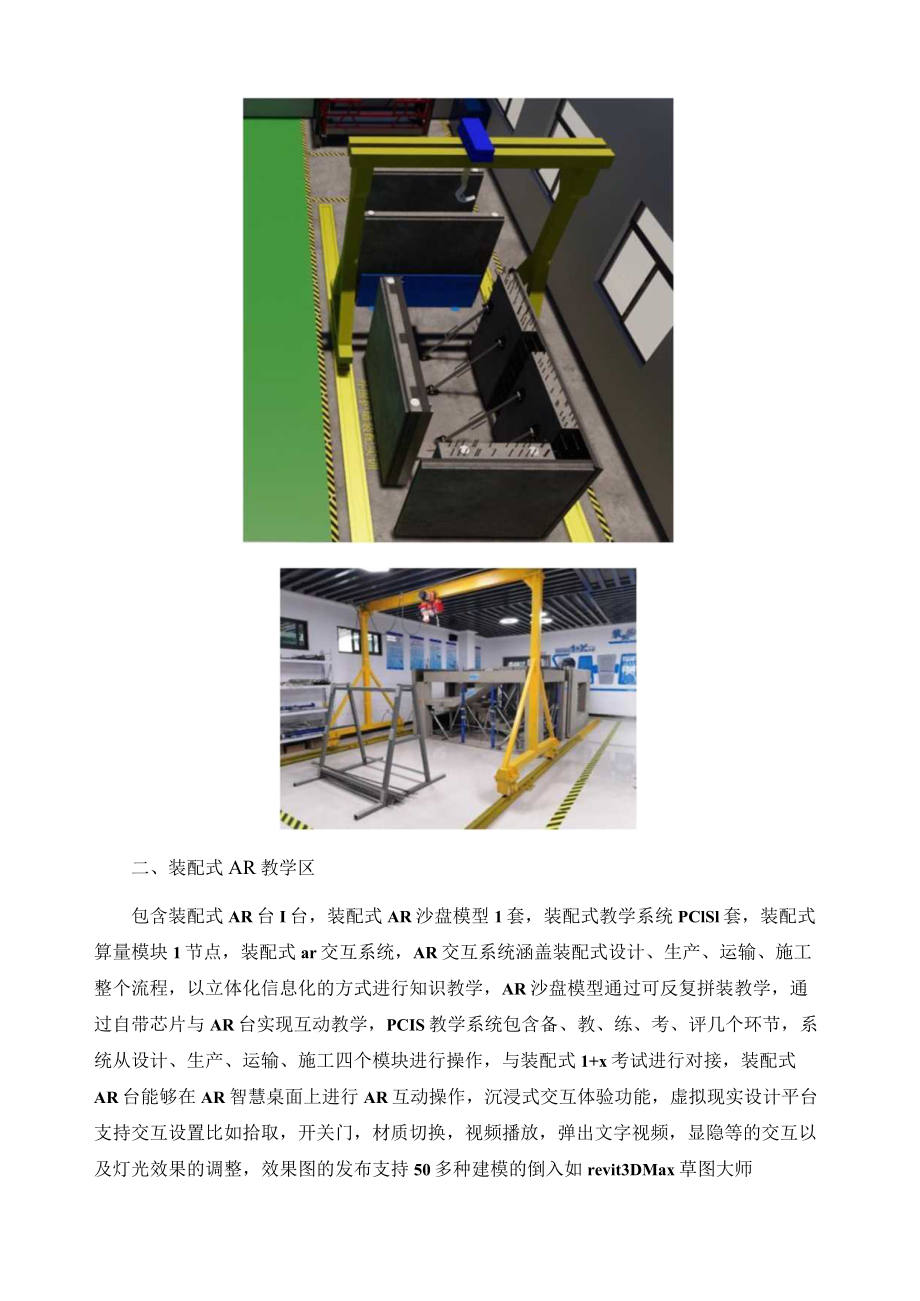

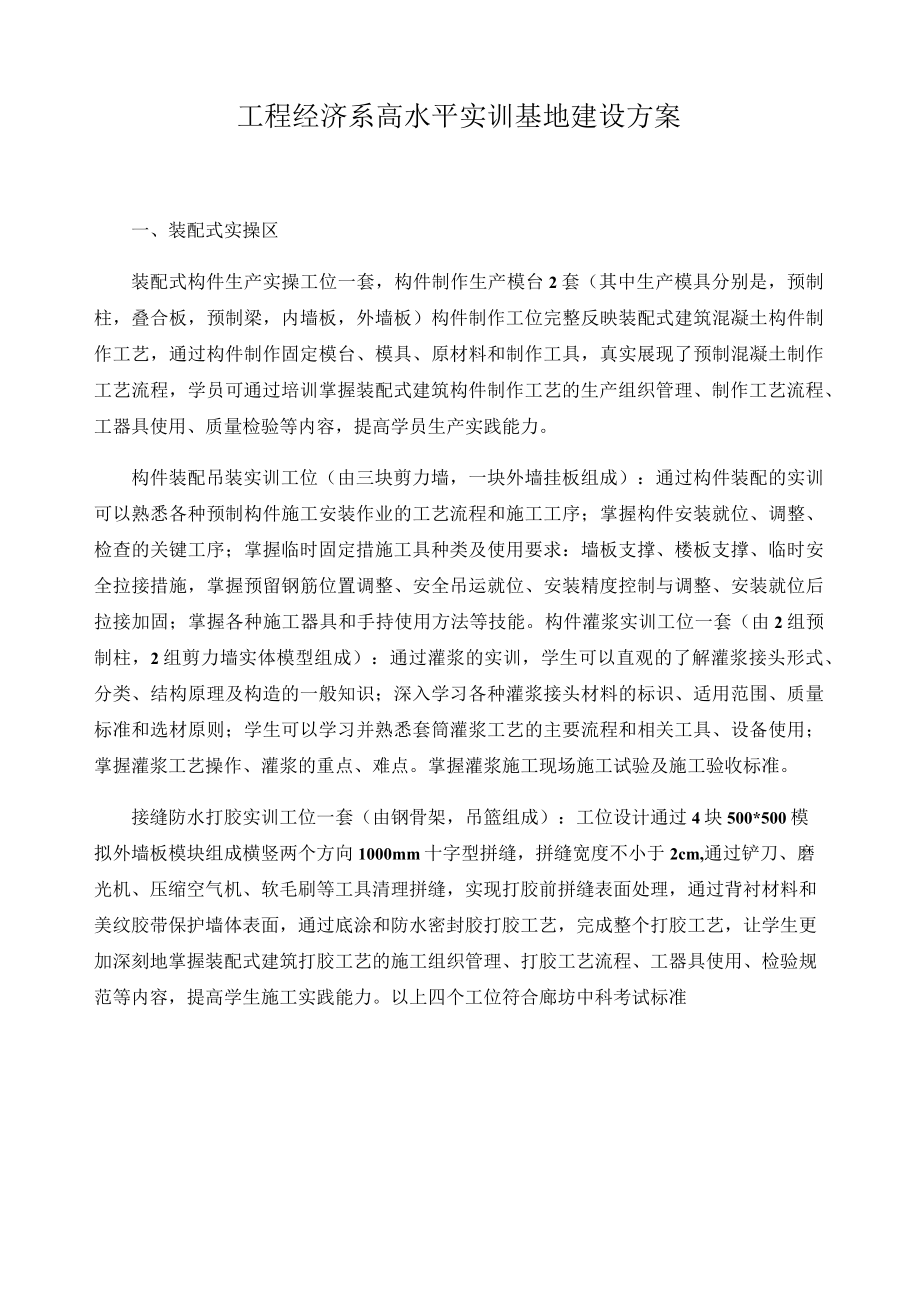

1、工程经济系高水平实训基地建设方案一、装配式实操区装配式构件生产实操工位一套，构件制作生产模台2套（其中生产模具分别是，预制柱，叠合板，预制梁，内墙板，外墙板）构件制作工位完整反映装配式建筑混凝土构件制作工艺，通过构件制作固定模台、模具、原材料和制作工具，真实展现了预制混凝土制作工艺流程，学员可通过培训掌握装配式建筑构件制作工艺的生产组织管理、制作工艺流程、工器具使用、质量检验等内容，提高学员生产实践能力。构件装配吊装实训工位（由三块剪力墙，一块外墙挂板组成）：通过构件装配的实训可以熟悉各种预制构件施工安装作业的工艺流程和施工工序；掌握构件安装就位、调整、检查的关键工序；掌握临时固定措施工具种类
2、及使用要求：墙板支撑、楼板支撑、临时安全拉接措施，掌握预留钢筋位置调整、安全吊运就位、安装精度控制与调整、安装就位后拉接加固；掌握各种施工器具和手持使用方法等技能。构件灌浆实训工位一套（由2组预制柱，2组剪力墙实体模型组成）：通过灌浆的实训，学生可以直观的了解灌浆接头形式、分类、结构原理及构造的一般知识；深入学习各种灌浆接头材料的标识、适用范围、质量标准和选材原则；学生可以学习并熟悉套筒灌浆工艺的主要流程和相关工具、设备使用；掌握灌浆工艺操作、灌浆的重点、难点。掌握灌浆施工现场施工试验及施工验收标准。接缝防水打胶实训工位一套（由钢骨架，吊篮组成）：工位设计通过4块500*500模拟外墙板模块组

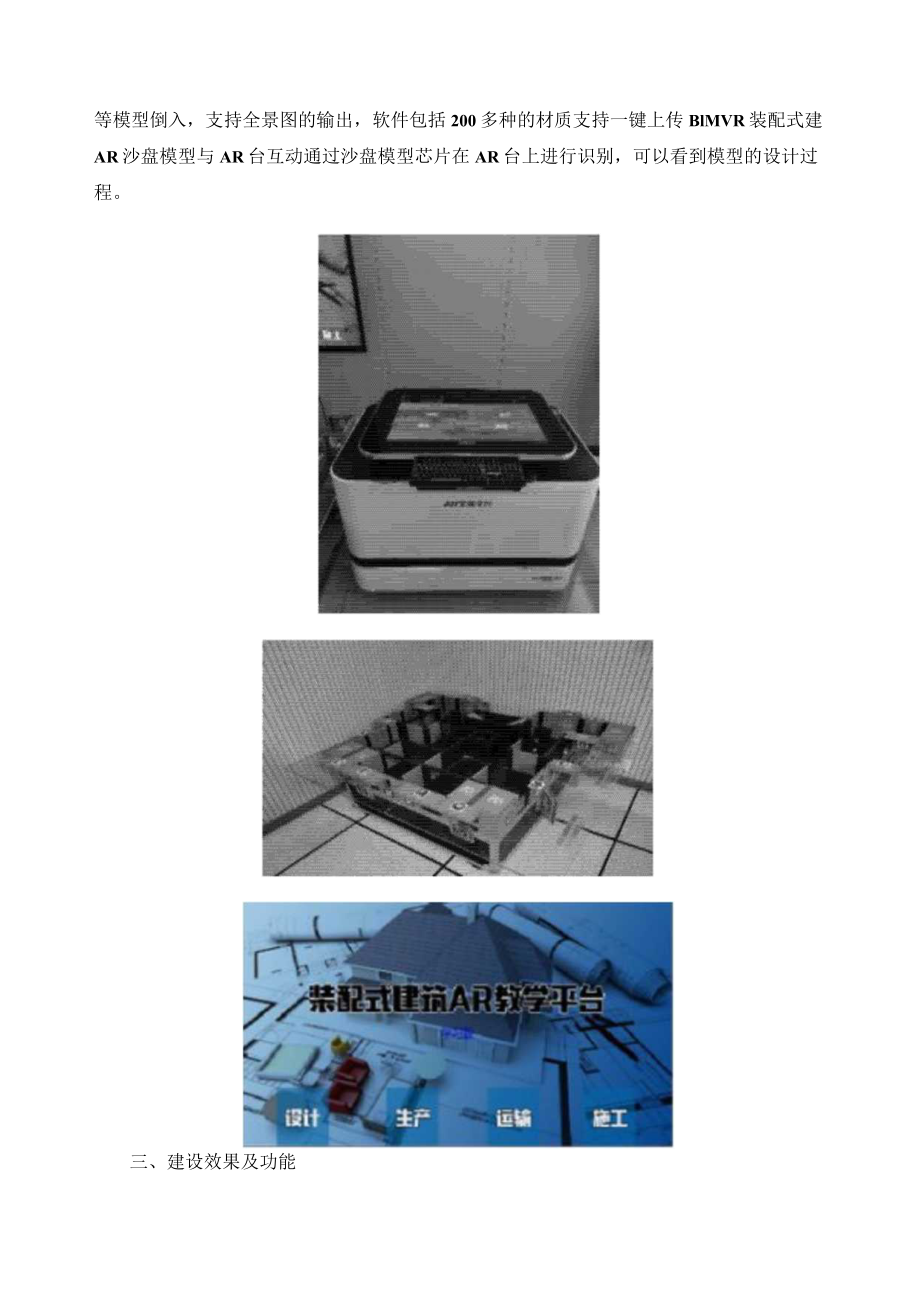

3、成横竖两个方向1000mm十字型拼缝，拼缝宽度不小于2cm,通过铲刀、磨光机、压缩空气机、软毛刷等工具清理拼缝，实现打胶前拼缝表面处理，通过背衬材料和美纹胶带保护墙体表面，通过底涂和防水密封胶打胶工艺，完成整个打胶工艺，让学生更加深刻地掌握装配式建筑打胶工艺的施工组织管理、打胶工艺流程、工器具使用、检验规范等内容，提高学生施工实践能力。以上四个工位符合廊坊中科考试标准二、装配式AR教学区包含装配式AR台I台，装配式AR沙盘模型1套，装配式教学系统PClSl套，装配式算量模块1节点，装配式ar交互系统，AR交互系统涵盖装配式设计、生产、运输、施工整个流程，以立体化信息化的方式进行知识教学，AR沙
4、盘模型通过可反复拼装教学，通过自带芯片与AR台实现互动教学，PCIS教学系统包含备、教、练、考、评几个环节，系统从设计、生产、运输、施工四个模块进行操作，与装配式1+x考试进行对接，装配式AR台能够在AR智慧桌面上进行AR互动操作，沉浸式交互体验功能，虚拟现实设计平台支持交互设置比如拾取，开关门，材质切换，视频播放，弹出文字视频，显隐等的交互以及灯光效果的调整，效果图的发布支持50多种建模的倒入如revit3DMax草图大师等模型倒入，支持全景图的输出，软件包括200多种的材质支持一键上传BlMVR装配式建AR沙盘模型与AR台互动通过沙盘模型芯片在AR台上进行识别，可以看到模型的设计过程。三、建设效果及功能1、装配式VR实训室可以增强建设项目信息化管理专业及工程造价等专业学生装配式构造的识图能力，掌握装配式工作过程及施工工艺，通过装配式教学系统增加学生兴趣及效率。2、装配式实操实训室学生在实操实训室制作工位、安装工位、灌浆工位、封缝打胶和质检工位实操，利用轻量化教具真实模拟项目实操，实现与实际岗位的对接，提高学生施工现场构件生产能力和施工能力、装配式质量检验能力。通过建设，满足了1+X装配式技能考核中初级考证理论和实操的环境需要，中级考核需要的软硬件需进一步完善。
