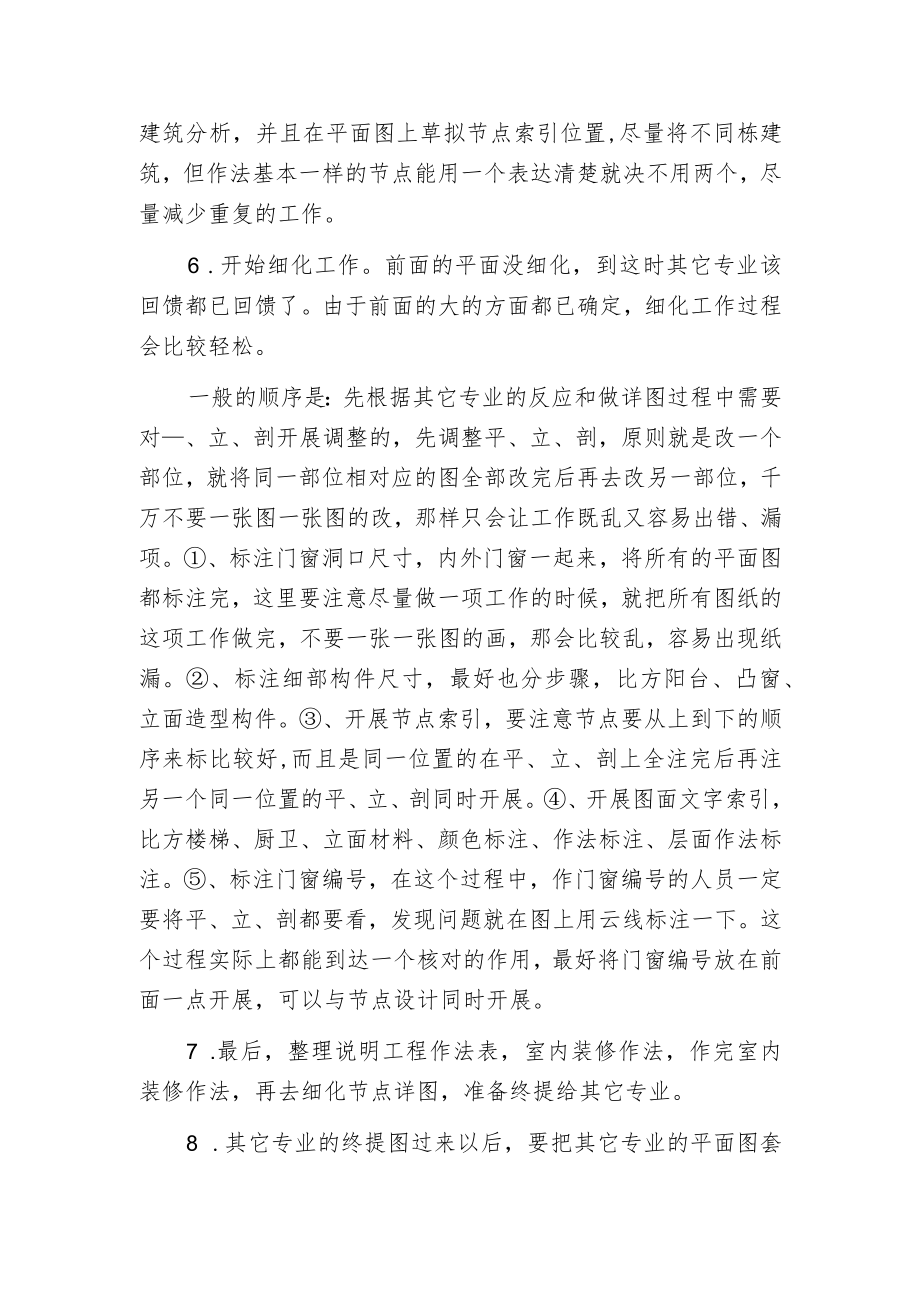

建筑施工图设计九部曲.docx_第3页
第3页 / 共4页
建筑施工图设计九部曲.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑施工图设计九部曲.docx》由会员分享,可在线阅读,更多相关《建筑施工图设计九部曲.docx(4页珍藏版)》请在第壹文秘上搜索。

1、建筑施工图设计九部曲大学苦读四年的土木工程或建筑学专业的你们,面对建筑施工图纸的时候,有没有手忙脚乱的感脚?别慌哈,马上为各位奉上步骤总结,让你快人一步,不落后。L仔细分析方案,对照相关规范,检查有无违反。在这个过程中,记录下在施工图设计中有无违反规范的地方。这个过程很重要,是施工图设计的根底,否则如果有违反规范的地方,深入设计时,还是要修改,而且这种修改是原则性的,一般量大,也会容易造成其它专业工作量的增加。不但给相关专业,比方说暖通带来很大的修改量,也耽误了甲方报建的时间,影响甲方报建的速度。所以逐一检查规范很重要。平时对规范的积累也很重要,这是作设计的根底原则问题。把控大方面,施工图就不

2、会偏差太远。这个过程以后要强制执行,并有记录文件。2.统一本专业的作法。包括面层、内、外墙作法,构造降板高度、门窗选材,定好该项目出图方式,比方水陌华庭,分析方案的非常规的立面作法,与构造专业商量立面构造,并画出节点构造草图。将尺寸定死,并推敲平面、立面与之对应的表达,包括平立面怎么画,与轴线的定位尺寸等,这也是根底性的工作。节点做法在深入施工图设计前不定好,将来带来修改量也是很大的。但这并不是说要先画节点,而是推敲好立面的作法多画一些草图推敲就可以了。(或者说做到心里有数)。牵涉到坡屋面的,有关坡层面的造型作法就要在电脑把单线条放出来才好确定平面、立面的表达,尤其是坡面相交线的定位,是一定要

3、放线才能确定,因为坡层面都是牵一发而动全身,只要调整一丁点,带来的工作量也会不少,所以处理这个步骤时一定要仔细。3开展深入设计。有两个过程:设计一一画图,这里要重点考虑的就是专业配合的问题,要开展第一次提图。首先通过专业碰头会要确定以下几个主要事项:构造专业要定出柱位,构造布置方案,这个可以是草图,用红、蓝铅笔根据方案布置。当然,这是一个初步方案,构造还需仔细计算才能确定截面尺寸。所以构造专业可以暂估一下截面尺寸提供应建筑。这个过程也可以确定建筑方案在构造方面的合理性。设备专业要给出水、电、暖通管线走线的方案,建筑专业要了解。通过与其它专业讨论,进而确定合理的层高,设备用房位置、管道井的位置大

4、小等。第一次提图要提供准确关系的平、立、剖面图也就是条件图。这要求建筑专业必须先设计平、立、剖面图,细部尺寸不要标注,但是构件一定要画到位。实际上经过前面根底性的工作,再作出关系正确的平、立、剖面并不是件困难的事。前面所作的一些根底性的工作,比方统一作法,节点做法草图一定要并提供应其它专业,尤其是构造专业。(分工方式:可以考虑平面一组人员,立、剖面一组人员。因为前期已作好统一作法,节点等。分工不会有问题,但也要相互间多沟通,发挥团队精神,不要自己做自己的。4 .第一次提图以后,不要急着标注细部尺寸。暂时可以将第一次提的图放一下,不用管它,因为其它专业有可能会针对细部有调整,免得做无用功。在画厨

5、卫大样的时候,一定要注意与设备专业多沟通,尤其是给排水专业,要了解给、排水立管、横管位置,尽量合理布置。(分工方式:楼梯、厨、卫一组)。5 .节点详图设计。先不要急于画细,一定要将节点主要构造画准确,并且与构造专业充分沟通,将主要尺寸标高注清楚,同时要给设总审阅后,就可以提图给构造了。画节点先要对整个建筑分析,并且在平面图上草拟节点索引位置,尽量将不同栋建筑,但作法基本一样的节点能用一个表达清楚就决不用两个,尽量减少重复的工作。6 .开始细化工作。前面的平面没细化,到这时其它专业该回馈都已回馈了。由于前面的大的方面都已确定,细化工作过程会比较轻松。一般的顺序是:先根据其它专业的反应和做详图过程

6、中需要对、立、剖开展调整的,先调整平、立、剖,原则就是改一个部位,就将同一部位相对应的图全部改完后再去改另一部位,千万不要一张图一张图的改,那样只会让工作既乱又容易出错、漏项。、标注门窗洞口尺寸,内外门窗一起来,将所有的平面图都标注完,这里要注意尽量做一项工作的时候,就把所有图纸的这项工作做完,不要一张一张图的画,那会比较乱,容易出现纸漏。、标注细部构件尺寸,最好也分步骤,比方阳台、凸窗、立面造型构件。、开展节点索引,要注意节点要从上到下的顺序来标比较好,而且是同一位置的在平、立、剖上全注完后再注另一个同一位置的平、立、剖同时开展。、开展图面文字索引,比方楼梯、厨卫、立面材料、颜色标注、作法标

7、注、层面作法标注。、标注门窗编号,在这个过程中,作门窗编号的人员一定要将平、立、剖都要看,发现问题就在图上用云线标注一下。这个过程实际上都能到达一个核对的作用,最好将门窗编号放在前面一点开展,可以与节点设计同时开展。7 .最后,整理说明工程作法表,室内装修作法,作完室内装修作法,再去细化节点详图,准备终提给其它专业。8 .其它专业的终提图过来以后,要把其它专业的平面图套在相应平面下仔细核对柱、梁、板、水管、线、电气开关、插座等,如有问题要尽快反应给其它专业。9 .打A2白纸校对图,注意按公司质量手册中打图要求开展。先自己仔细自校一一按照校对提纲来开展,先把一些笔误性的错误尽量能看出来,之后再提交校审,针对校审意见一定要逐个核对、修改,这个很重要,一定要办。相信经过以上的介绍,大家对建筑施工图设计九部曲也是有了一定的认识。
