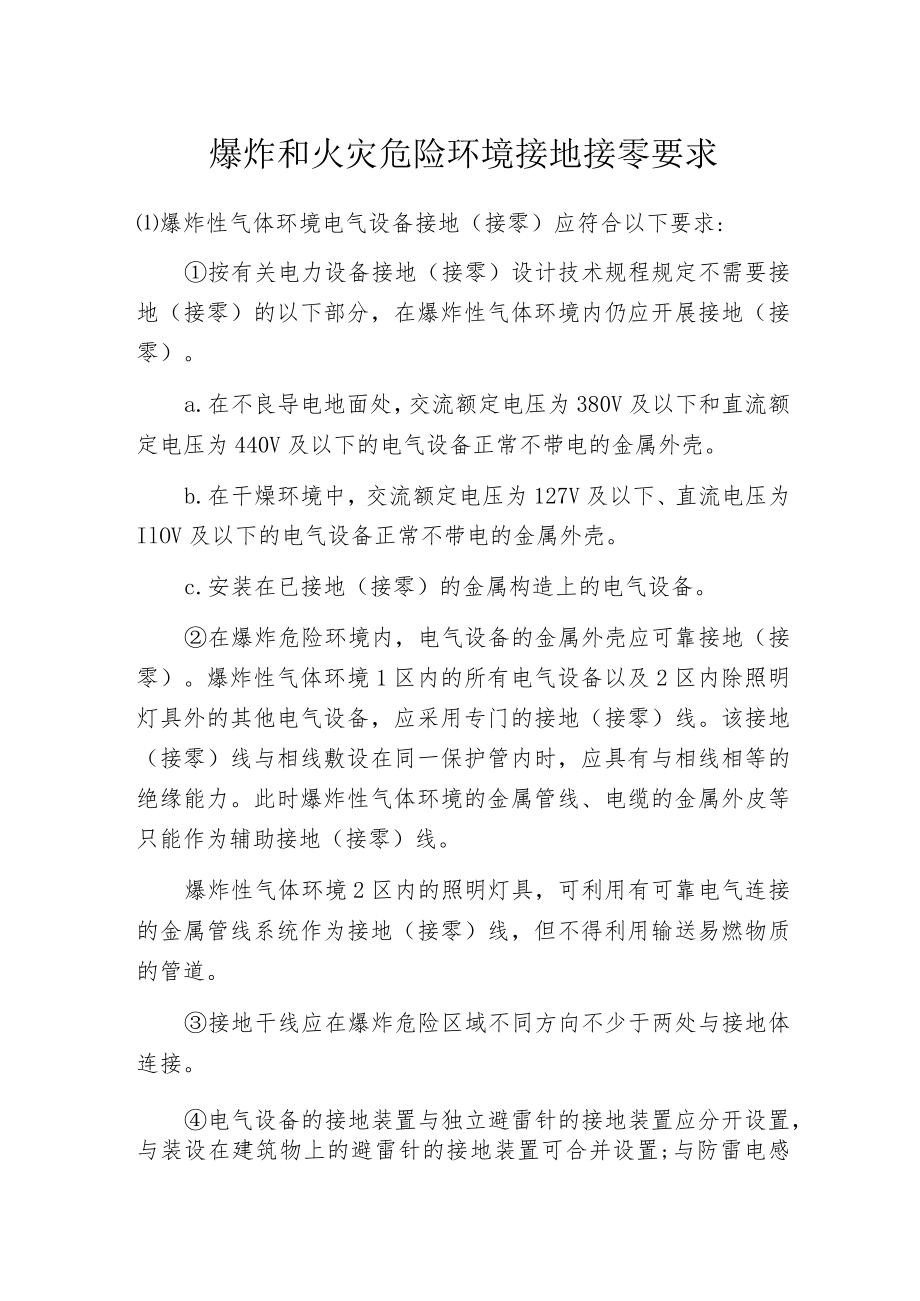

爆炸和火灾危险环境接地接零要求.docx_第1页
第1页 / 共3页

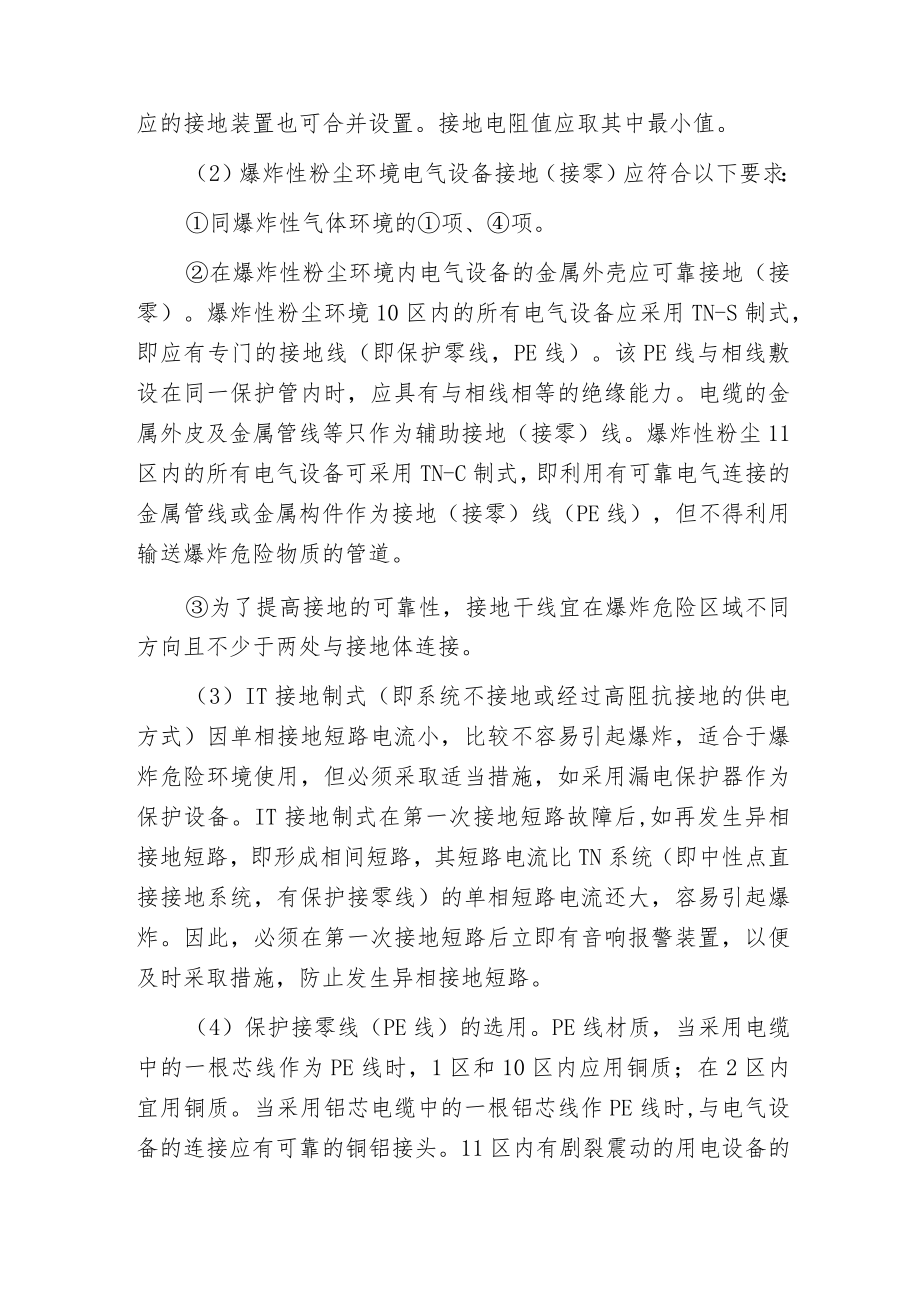

爆炸和火灾危险环境接地接零要求.docx_第2页
第2页 / 共3页

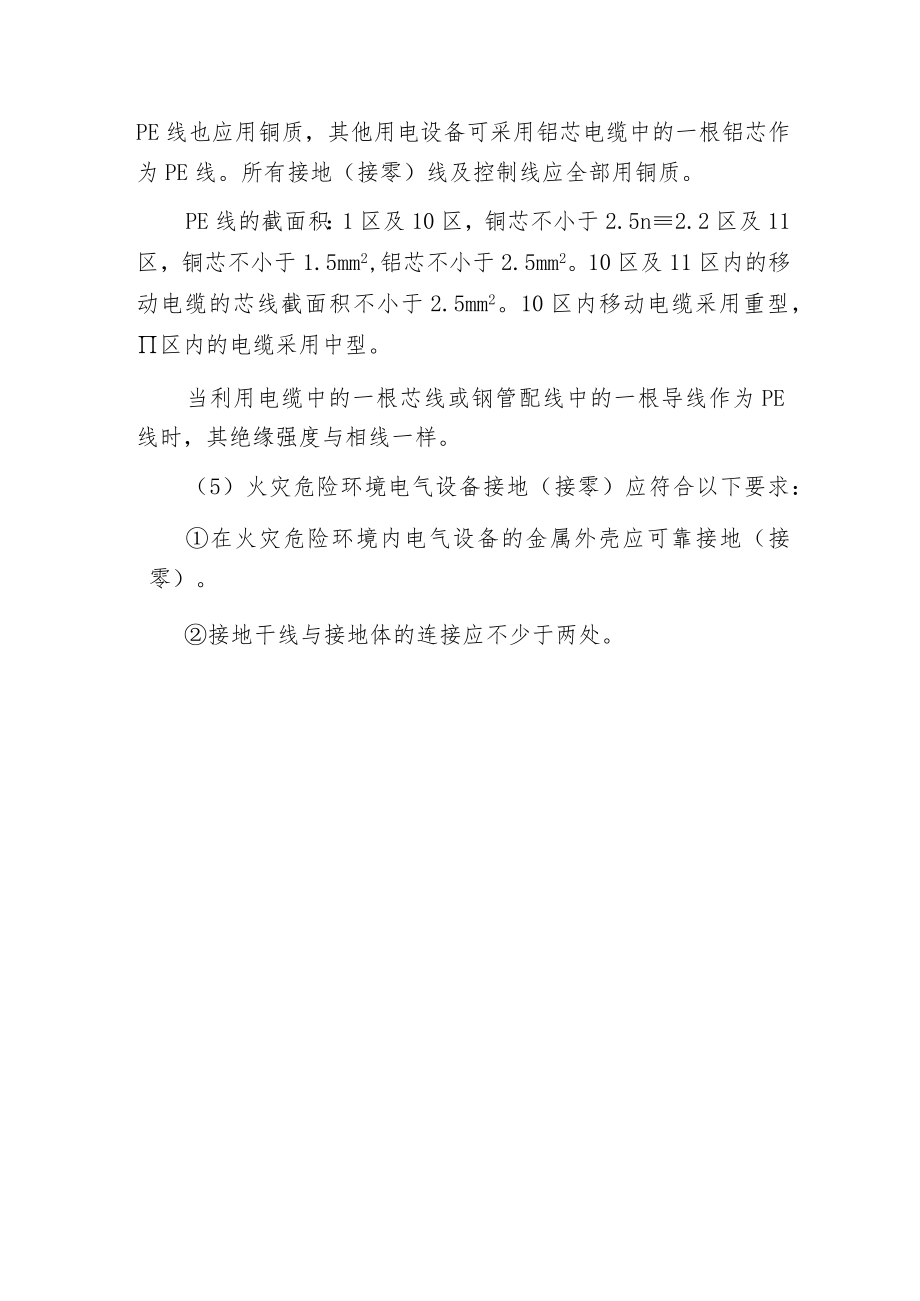

爆炸和火灾危险环境接地接零要求.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《爆炸和火灾危险环境接地接零要求.docx》由会员分享,可在线阅读,更多相关《爆炸和火灾危险环境接地接零要求.docx(3页珍藏版)》请在第壹文秘上搜索。

1、爆炸和火灾危险环境接地接零要求爆炸性气体环境电气设备接地(接零)应符合以下要求:按有关电力设备接地(接零)设计技术规程规定不需要接地(接零)的以下部分,在爆炸性气体环境内仍应开展接地(接零)。a.在不良导电地面处,交流额定电压为380V及以下和直流额定电压为440V及以下的电气设备正常不带电的金属外壳。b.在干燥环境中,交流额定电压为127V及以下、直流电压为IlOV及以下的电气设备正常不带电的金属外壳。c.安装在已接地(接零)的金属构造上的电气设备。在爆炸危险环境内,电气设备的金属外壳应可靠接地(接零)。爆炸性气体环境1区内的所有电气设备以及2区内除照明灯具外的其他电气设备,应采用专门的接地

2、(接零)线。该接地(接零)线与相线敷设在同一保护管内时,应具有与相线相等的绝缘能力。此时爆炸性气体环境的金属管线、电缆的金属外皮等只能作为辅助接地(接零)线。爆炸性气体环境2区内的照明灯具,可利用有可靠电气连接的金属管线系统作为接地(接零)线,但不得利用输送易燃物质的管道。接地干线应在爆炸危险区域不同方向不少于两处与接地体连接。电气设备的接地装置与独立避雷针的接地装置应分开设置,与装设在建筑物上的避雷针的接地装置可合并设置;与防雷电感应的接地装置也可合并设置。接地电阻值应取其中最小值。(2)爆炸性粉尘环境电气设备接地(接零)应符合以下要求:同爆炸性气体环境的项、项。在爆炸性粉尘环境内电气设备的

3、金属外壳应可靠接地(接零)。爆炸性粉尘环境10区内的所有电气设备应采用TN-S制式,即应有专门的接地线(即保护零线,PE线)。该PE线与相线敷设在同一保护管内时,应具有与相线相等的绝缘能力。电缆的金属外皮及金属管线等只作为辅助接地(接零)线。爆炸性粉尘11区内的所有电气设备可采用TN-C制式,即利用有可靠电气连接的金属管线或金属构件作为接地(接零)线(PE线),但不得利用输送爆炸危险物质的管道。为了提高接地的可靠性,接地干线宜在爆炸危险区域不同方向且不少于两处与接地体连接。(3)IT接地制式(即系统不接地或经过高阻抗接地的供电方式)因单相接地短路电流小,比较不容易引起爆炸,适合于爆炸危险环境使

4、用,但必须采取适当措施,如采用漏电保护器作为保护设备。IT接地制式在第一次接地短路故障后,如再发生异相接地短路,即形成相间短路,其短路电流比TN系统(即中性点直接接地系统,有保护接零线)的单相短路电流还大,容易引起爆炸。因此,必须在第一次接地短路后立即有音响报警装置,以便及时采取措施,防止发生异相接地短路。(4)保护接零线(PE线)的选用。PE线材质,当采用电缆中的一根芯线作为PE线时,1区和10区内应用铜质;在2区内宜用铜质。当采用铝芯电缆中的一根铝芯线作PE线时,与电气设备的连接应有可靠的铜铝接头。11区内有剧裂震动的用电设备的PE线也应用铜质,其他用电设备可采用铝芯电缆中的一根铝芯作为PE线。所有接地(接零)线及控制线应全部用铜质。PE线的截面积:1区及10区,铜芯不小于2.5n2.2区及11区,铜芯不小于1.5mm2,铝芯不小于2.5mm2。10区及11区内的移动电缆的芯线截面积不小于2.5mm2。10区内移动电缆采用重型,区内的电缆采用中型。当利用电缆中的一根芯线或钢管配线中的一根导线作为PE线时,其绝缘强度与相线一样。(5)火灾危险环境电气设备接地(接零)应符合以下要求:在火灾危险环境内电气设备的金属外壳应可靠接地(接零)。接地干线与接地体的连接应不少于两处。
