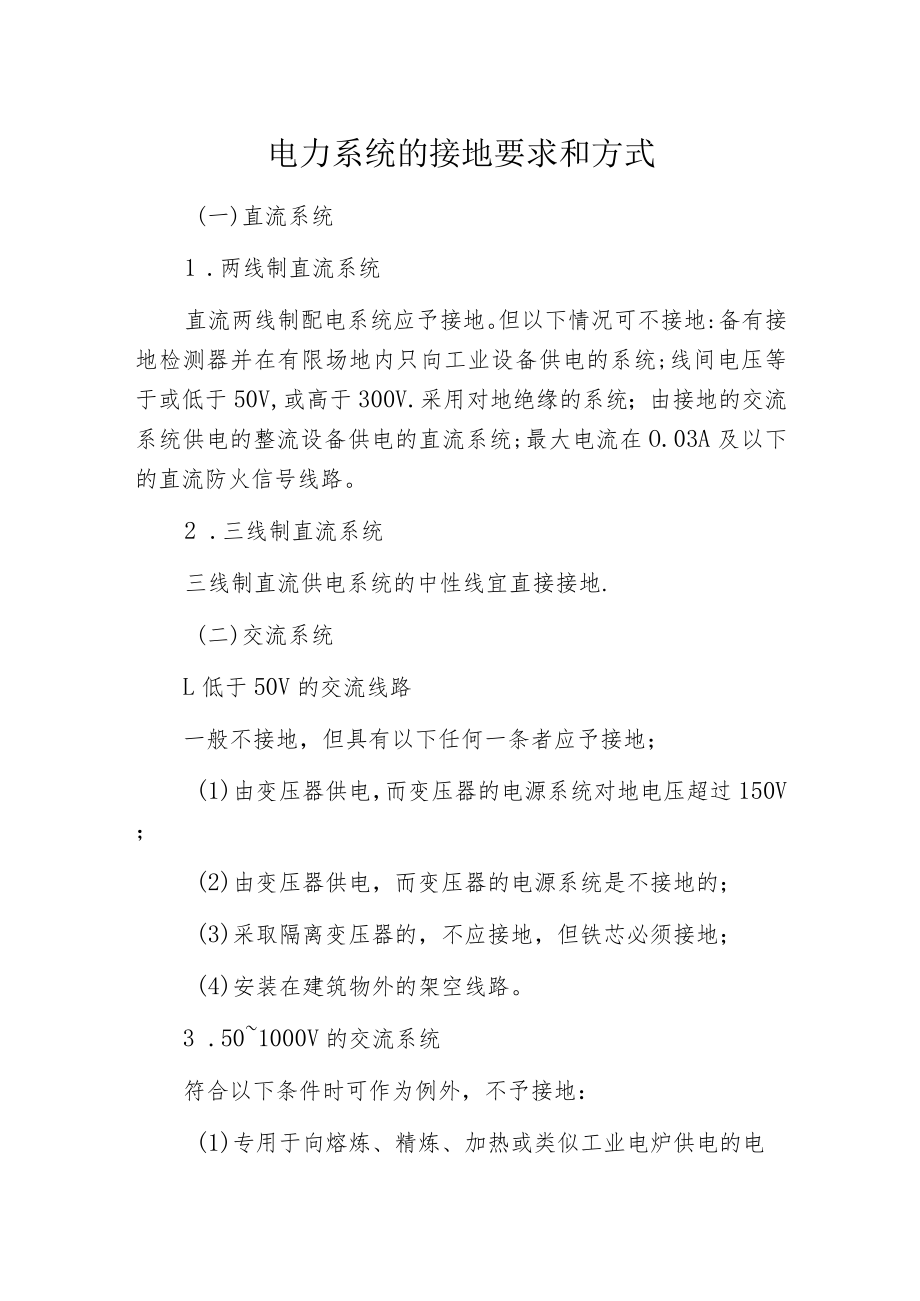

1、电力系统的接地要求和方式(一)直流系统1 .两线制直流系统直流两线制配电系统应予接地。但以下情况可不接地:备有接地检测器并在有限场地内只向工业设备供电的系统;线间电压等于或低于50V,或高于300V.采用对地绝缘的系统；由接地的交流系统供电的整流设备供电的直流系统;最大电流在O.03A及以下的直流防火信号线路。2 .三线制直流系统三线制直流供电系统的中性线宜直接接地.(二)交流系统L低于50V的交流线路一般不接地，但具有以下任何一条者应予接地；(1)由变压器供电，而变压器的电源系统对地电压超过150V；(2)由变压器供电，而变压器的电源系统是不接地的；(3)采取隔离变压器的，不应接地，但铁芯必

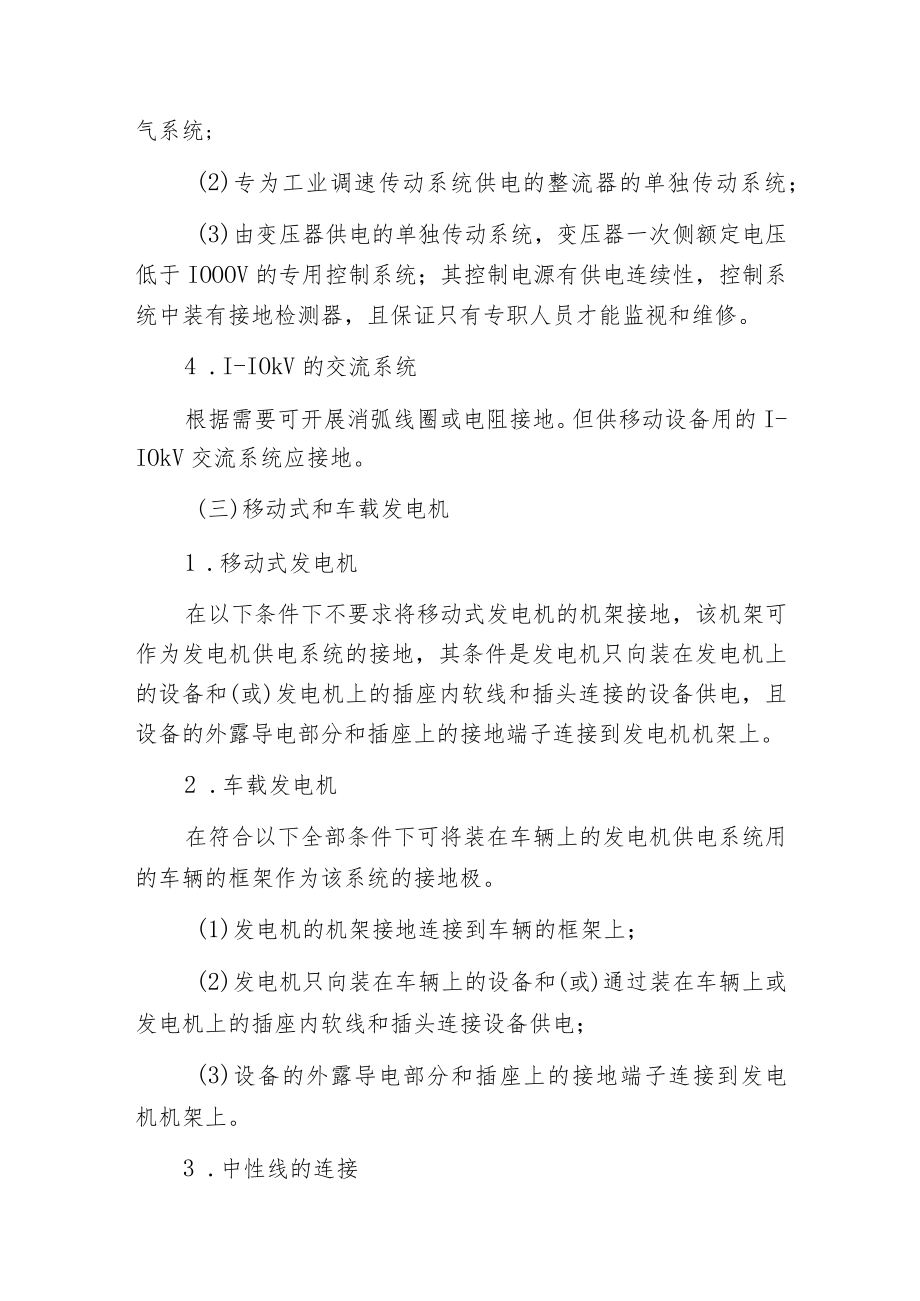

2、须接地；(4)安装在建筑物外的架空线路。3 .501000V的交流系统符合以下条件时可作为例外，不予接地：(1)专用于向熔炼、精炼、加热或类似工业电炉供电的电气系统;(2)专为工业调速传动系统供电的整流器的单独传动系统；(3)由变压器供电的单独传动系统，变压器一次侧额定电压低于IOOOV的专用控制系统；其控制电源有供电连续性，控制系统中装有接地检测器，且保证只有专职人员才能监视和维修。4 .I-IOkV的交流系统根据需要可开展消弧线圈或电阻接地。但供移动设备用的I-IOkV交流系统应接地。(三)移动式和车载发电机1 .移动式发电机在以下条件下不要求将移动式发电机的机架接地，该机架可作为发电机供

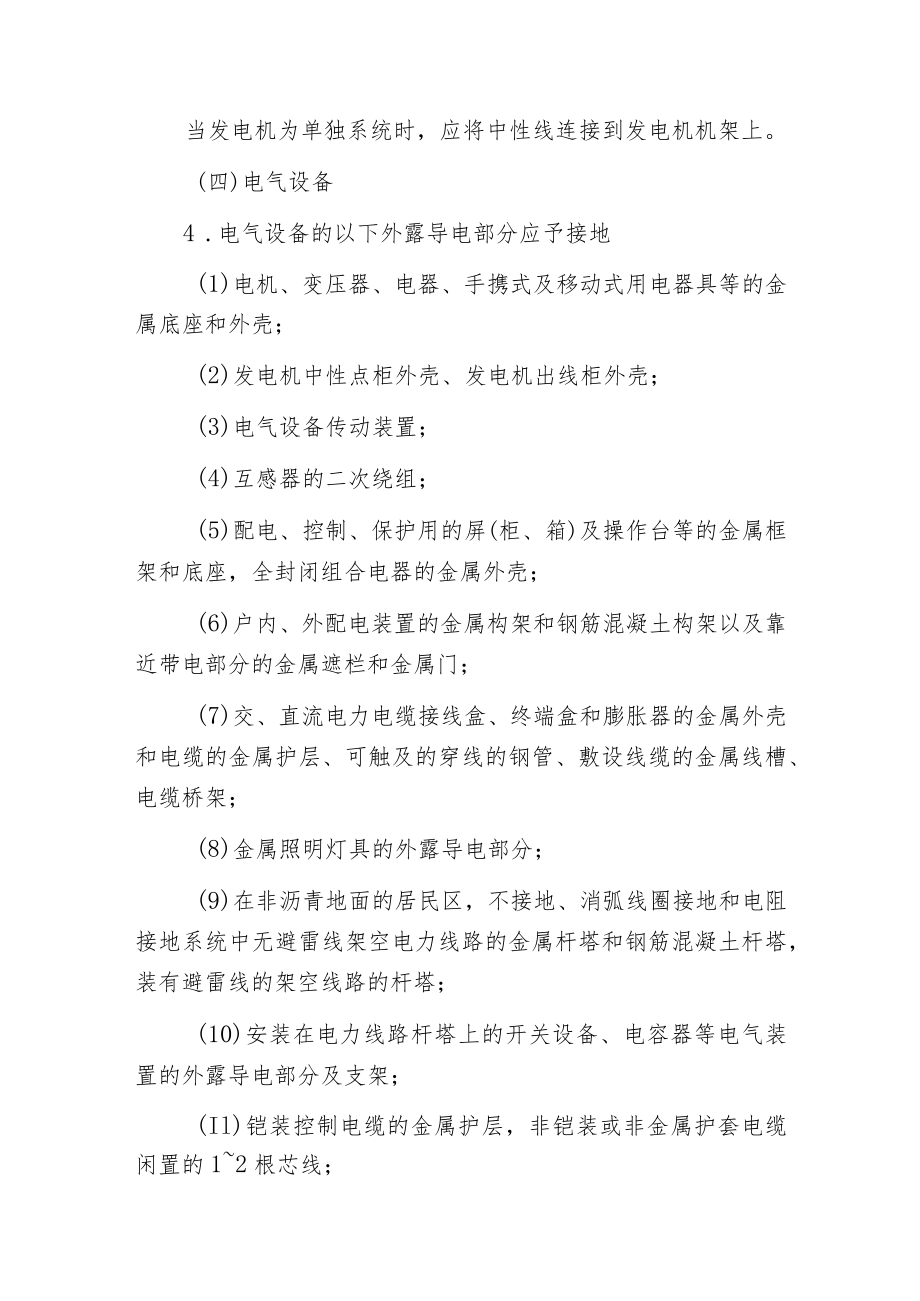

3、电系统的接地，其条件是发电机只向装在发电机上的设备和(或)发电机上的插座内软线和插头连接的设备供电，且设备的外露导电部分和插座上的接地端子连接到发电机机架上。2 .车载发电机在符合以下全部条件下可将装在车辆上的发电机供电系统用的车辆的框架作为该系统的接地极。(1)发电机的机架接地连接到车辆的框架上；(2)发电机只向装在车辆上的设备和(或)通过装在车辆上或发电机上的插座内软线和插头连接设备供电；(3)设备的外露导电部分和插座上的接地端子连接到发电机机架上。3 .中性线的连接当发电机为单独系统时，应将中性线连接到发电机机架上。(四)电气设备4 .电气设备的以下外露导电部分应予接地(1)电机、变压器
4、、电器、手携式及移动式用电器具等的金属底座和外壳；(2)发电机中性点柜外壳、发电机出线柜外壳；(3)电气设备传动装置；(4)互感器的二次绕组；(5)配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座，全封闭组合电器的金属外壳；(6)户内、外配电装置的金属构架和钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；(7)交、直流电力电缆接线盒、终端盒和膨胀器的金属外壳和电缆的金属护层、可触及的穿线的钢管、敷设线缆的金属线槽、电缆桥架；(8)金属照明灯具的外露导电部分；(9)在非沥青地面的居民区，不接地、消弧线圈接地和电阻接地系统中无避雷线架空电力线路的金属杆塔和钢筋混凝土杆塔，装有避雷线的架
5、空线路的杆塔；(10)安装在电力线路杆塔上的开关设备、电容器等电气装置的外露导电部分及支架；(Il)铠装控制电缆的金属护层，非铠装或非金属护套电缆闲置的12根芯线；(12)封闭母线金属外壳；(13)箱式变电站的金属箱体。5 .电气设备的以下外露导电部分可不接地(1)在非导电场所，例如有木质、沥青等不良导电地面及绝缘的墙的电气设备，当满足二、(一)4.(3)款采用非导电场所的要求时；(2)在干燥场所，交流额定电压50V以下，直流额定电压120V以下电气设备或电气装置的外露导电部分，但爆炸危险场所除外；(3)安装在配电屏、控制屏和电气装置上的电气测量仪表、继电器和其它低压电器等的外壳，以及当发生绝
6、缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等；(4)安装在已接地的金属构架上电气接触良好的设备,如套管底座等，但爆炸危险场所除外；(5)额定电压220V及以下的蓄电池室内的支架；(6)与已接地的机座之问有可靠电气接触的电动机和电器的外露导电部分，但爆炸危险场所除外。6 .外部导电部分外部导电部分中可能有电击危险的地方应予接地，通常需要接地的部分如下：(1)建筑物内或其上的大面积可能带电的金属构架可能与人发生接触时，则应予接地，以提高其安全性；(2)电气操作起重机的轨道和桁架；(3)装有线组的升降机框架；(4)电梯的金属提升绳或缆绳，如已与电梯本体连接成导电通路的则可不接地；(5)变电站或变压器室以外的线间电压超过750V的电气设备周围的金属间隔、金属遮栏等类似的金属围护构造;(6)活动房屋或旅游车中的裸露的金属部分，包括活动房屋的金属构造、旅游车金属车架应接地。
