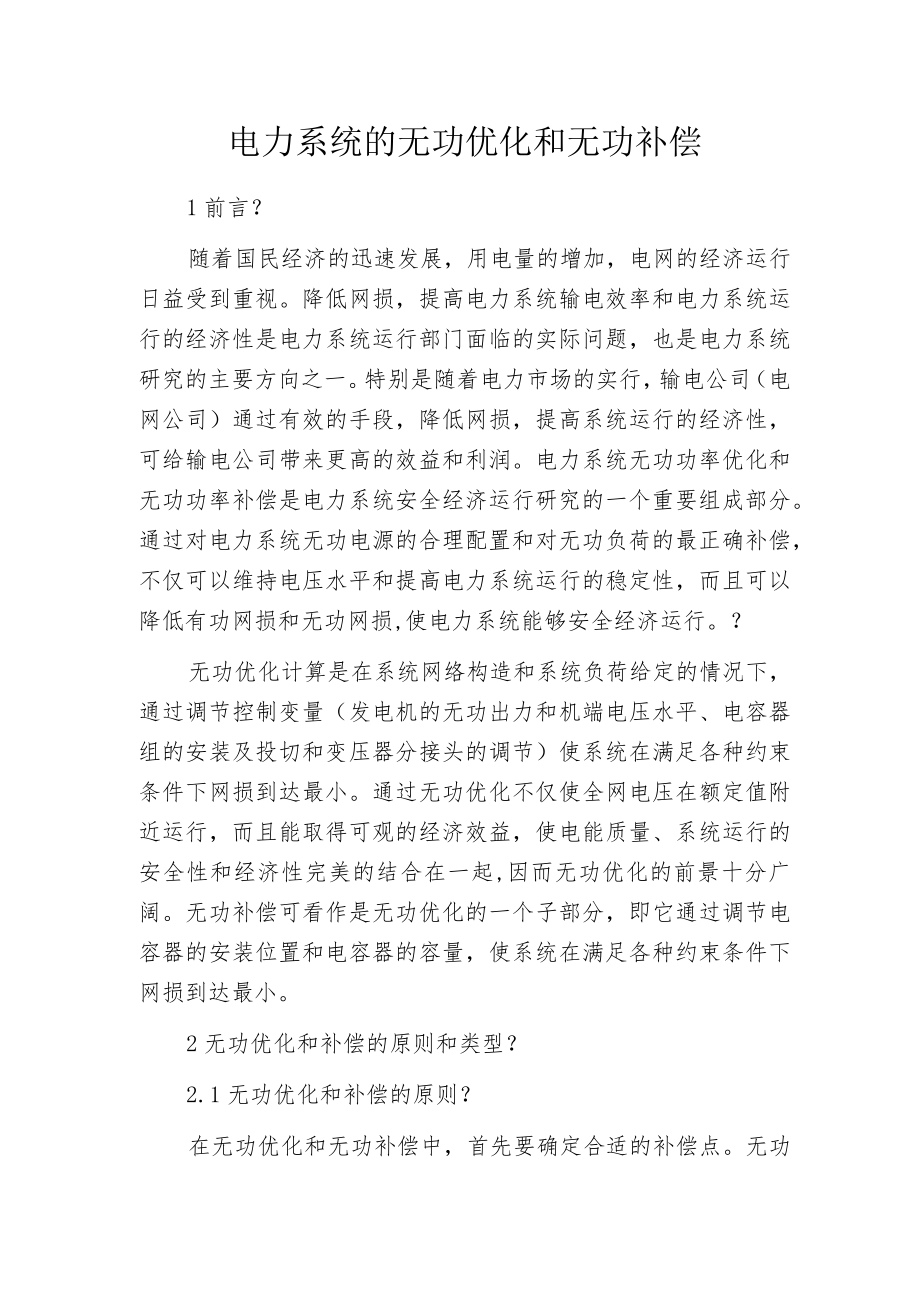

电力系统的无功优化和无功补偿.docx_第1页
第1页 / 共2页

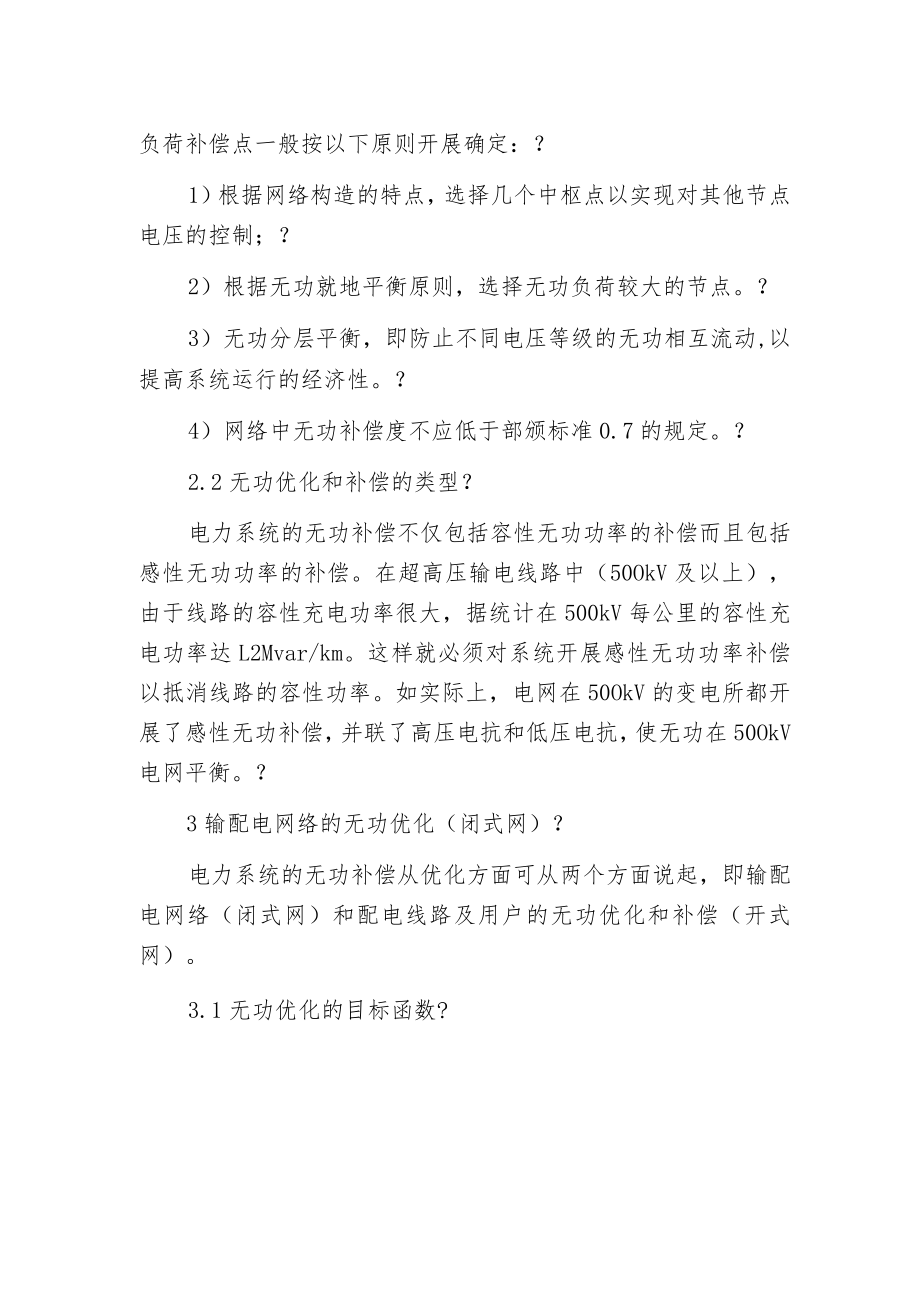

电力系统的无功优化和无功补偿.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《电力系统的无功优化和无功补偿.docx》由会员分享,可在线阅读,更多相关《电力系统的无功优化和无功补偿.docx(2页珍藏版)》请在第壹文秘上搜索。

1、电力系统的无功优化和无功补偿1前言?随着国民经济的迅速发展,用电量的增加,电网的经济运行日益受到重视。降低网损,提高电力系统输电效率和电力系统运行的经济性是电力系统运行部门面临的实际问题,也是电力系统研究的主要方向之一。特别是随着电力市场的实行,输电公司(电网公司)通过有效的手段,降低网损,提高系统运行的经济性,可给输电公司带来更高的效益和利润。电力系统无功功率优化和无功功率补偿是电力系统安全经济运行研究的一个重要组成部分。通过对电力系统无功电源的合理配置和对无功负荷的最正确补偿,不仅可以维持电压水平和提高电力系统运行的稳定性,而且可以降低有功网损和无功网损,使电力系统能够安全经济运行。?无功

2、优化计算是在系统网络构造和系统负荷给定的情况下,通过调节控制变量(发电机的无功出力和机端电压水平、电容器组的安装及投切和变压器分接头的调节)使系统在满足各种约束条件下网损到达最小。通过无功优化不仅使全网电压在额定值附近运行,而且能取得可观的经济效益,使电能质量、系统运行的安全性和经济性完美的结合在一起,因而无功优化的前景十分广阔。无功补偿可看作是无功优化的一个子部分,即它通过调节电容器的安装位置和电容器的容量,使系统在满足各种约束条件下网损到达最小。2无功优化和补偿的原则和类型?2.1无功优化和补偿的原则?在无功优化和无功补偿中,首先要确定合适的补偿点。无功负荷补偿点一般按以下原则开展确定:?

3、1)根据网络构造的特点,选择几个中枢点以实现对其他节点电压的控制;?2)根据无功就地平衡原则,选择无功负荷较大的节点。?3)无功分层平衡,即防止不同电压等级的无功相互流动,以提高系统运行的经济性。?4)网络中无功补偿度不应低于部颁标准0.7的规定。?2.2无功优化和补偿的类型?电力系统的无功补偿不仅包括容性无功功率的补偿而且包括感性无功功率的补偿。在超高压输电线路中(50OkV及以上),由于线路的容性充电功率很大,据统计在500kV每公里的容性充电功率达L2Mvar/km。这样就必须对系统开展感性无功功率补偿以抵消线路的容性功率。如实际上,电网在50OkV的变电所都开展了感性无功补偿,并联了高压电抗和低压电抗,使无功在50OkV电网平衡。?3输配电网络的无功优化(闭式网)?电力系统的无功补偿从优化方面可从两个方面说起,即输配电网络(闭式网)和配电线路及用户的无功优化和补偿(开式网)。3.1无功优化的目标函数?
