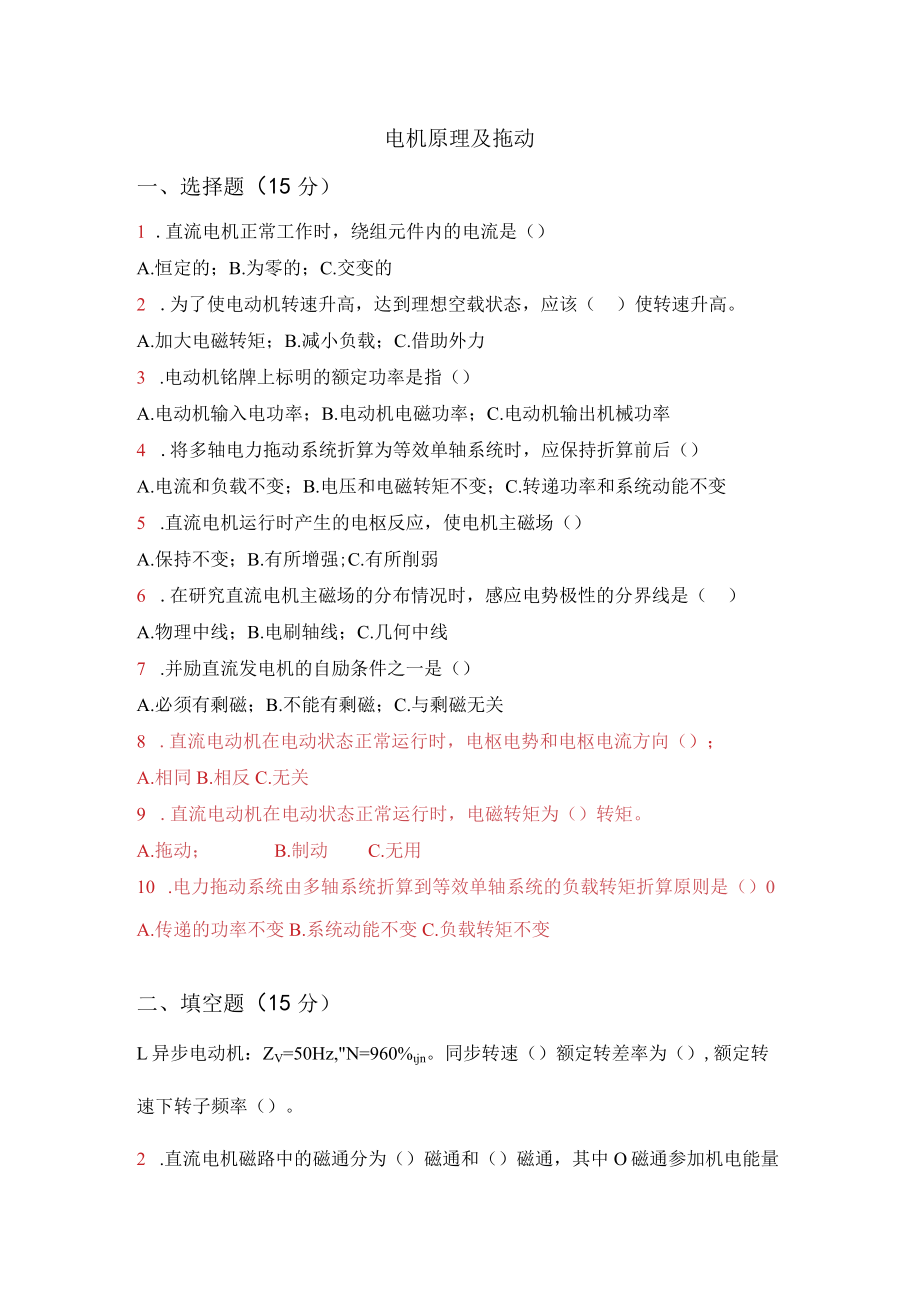

1、电机原理及拖动一、选择题（15分）1 .直流电机正常工作时，绕组元件内的电流是（）A.恒定的；B.为零的；C.交变的2 .为了使电动机转速升高，达到理想空载状态，应该（）使转速升高。A.加大电磁转矩；B.减小负载；C.借助外力3 .电动机铭牌上标明的额定功率是指（）A.电动机输入电功率；B.电动机电磁功率；C.电动机输出机械功率4 .将多轴电力拖动系统折算为等效单轴系统时，应保持折算前后（）A.电流和负载不变；B.电压和电磁转矩不变；C.转递功率和系统动能不变5 .直流电机运行时产生的电枢反应，使电机主磁场（）A.保持不变；B.有所增强;C.有所削弱6 .在研究直流电机主磁场的分布情况时，感应
2、电势极性的分界线是（）A.物理中线；B.电刷轴线；C.几何中线7 .并励直流发电机的自励条件之一是（）A.必须有剩磁；B.不能有剩磁；C.与剩磁无关8 .直流电动机在电动状态正常运行时，电枢电势和电枢电流方向（）；A.相同B.相反C.无关9 .直流电动机在电动状态正常运行时，电磁转矩为（）转矩。A.拖动；B.制动C.无用10 .电力拖动系统由多轴系统折算到等效单轴系统的负载转矩折算原则是（）0A.传递的功率不变B.系统动能不变C.负载转矩不变二、填空题（15分）L异步电动机：ZV=50Hz,N=960%jn。同步转速（）额定转差率为（）,额定转速下转子频率（）。2 .直流电机磁路中的磁通分为（
3、）磁通和（）磁通，其中O磁通参加机电能量的转换；（）磁通不参加能量转换，只增加磁路的饱和度，（）磁通远远大于漏磁通。3 .写出直流发电机电压平衡方程式（）和直流电动机电压平衡方程式（）o4、变压器原边和副边线圈匝数之比叫作变压器的（电压）比；与其相关的原边和副边电压、电流关系的数学表示分别是（）和（）。5、直流电机中的铁损主要由（）损耗和（）损耗构成。三、作图题（30分）1 .一台直流电机，极数2p=4,电机槽数为16,绕组为单叠绕组，请在下图中画出1、2、5、6、9、10、13、14号元件，并指出图中所处时刻感应电势为零的元件编号（注：元件形状是对称的）。感应电势为零的元件是：1、5、9、的

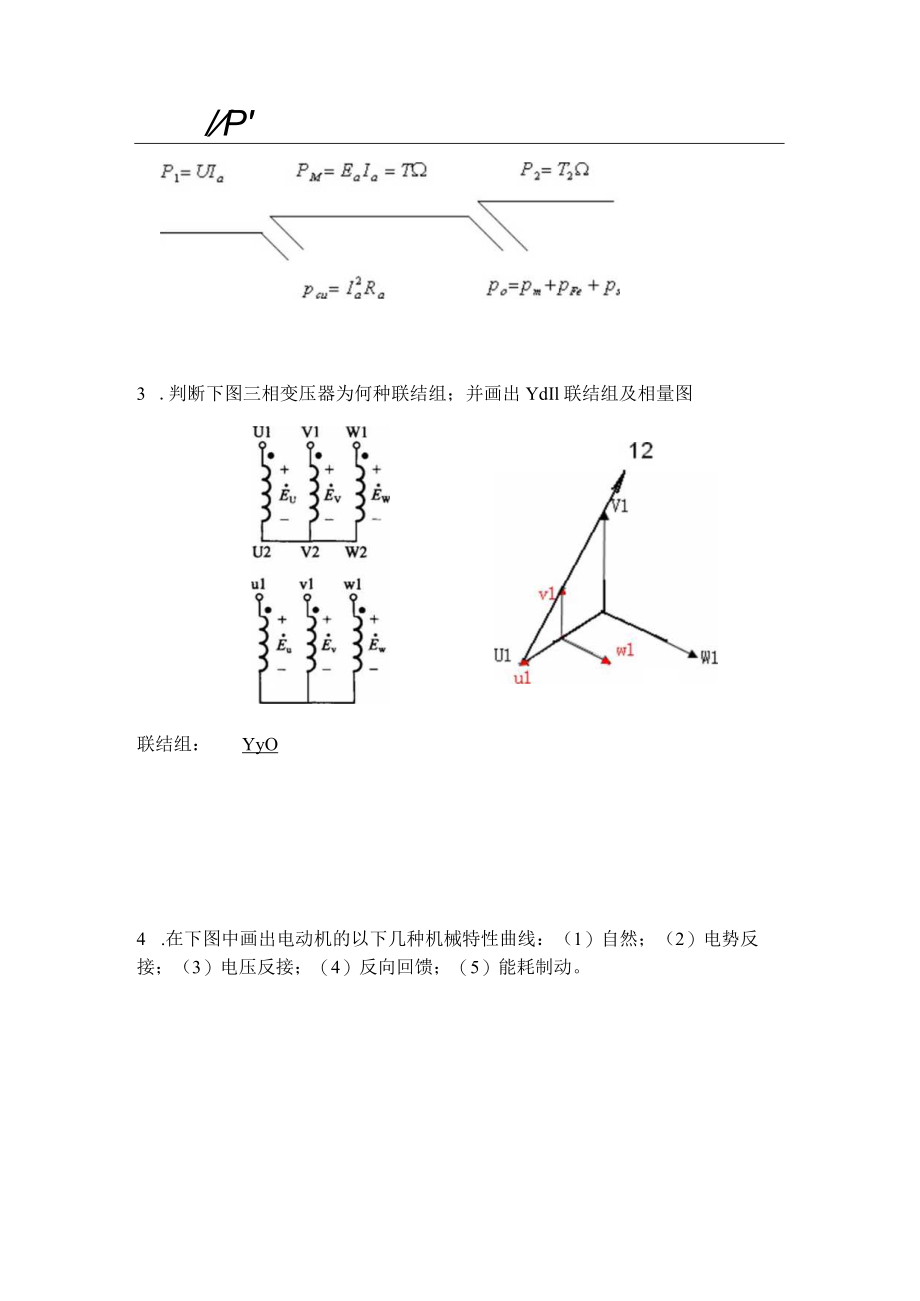

4、2 .请画出他励直流电动机功率流程图。/P3 .判断下图三相变压器为何种联结组；并画出YdIl联结组及相量图联结组：YyO4 .在下图中画出电动机的以下几种机械特性曲线：（1）自然；（2）电势反接；（3）电压反接；（4）反向回馈；（5）能耗制动。n5.定性画出下图转速的过渡过程曲线（标出虚稳定）。四、计算题（40分）1. （20分）他励直流电动机数据如下：PN=13kW,Un=220V,In=68.7A,nN=1500rmin,Ra=O.224。，采用电枢串电阻调速，要求6nwx=30%,求：（1）拖动额定负载时的最低转速；（2）调速范围。解：电动势常数C/n=UNTNRu=22068.7x0
5、.224=0/364nN1500理想空载转速()=UN=220=i613rminCi,n0.1364(1)最低转速=(1-bmax%)=1613(1-0.3)=1129rmin(2)调速范围幽=1.33%n11292. (20分)三相绕线式异步电动机：UN=380V,IiN=56.5,Pn=30Z:W,N=570%in,4”=3，GN=I32V,2=147A。求:(I)额定转矩；(2)最大转矩;(3)额定转差率；解：(1) Tn=9550=9550=502.63TVmnN570(2) Tnax=4,v=3x502.63=1507.89Nm(3)U=2=0.05600(4)r2snE2n_0.05X1323147=0.026
