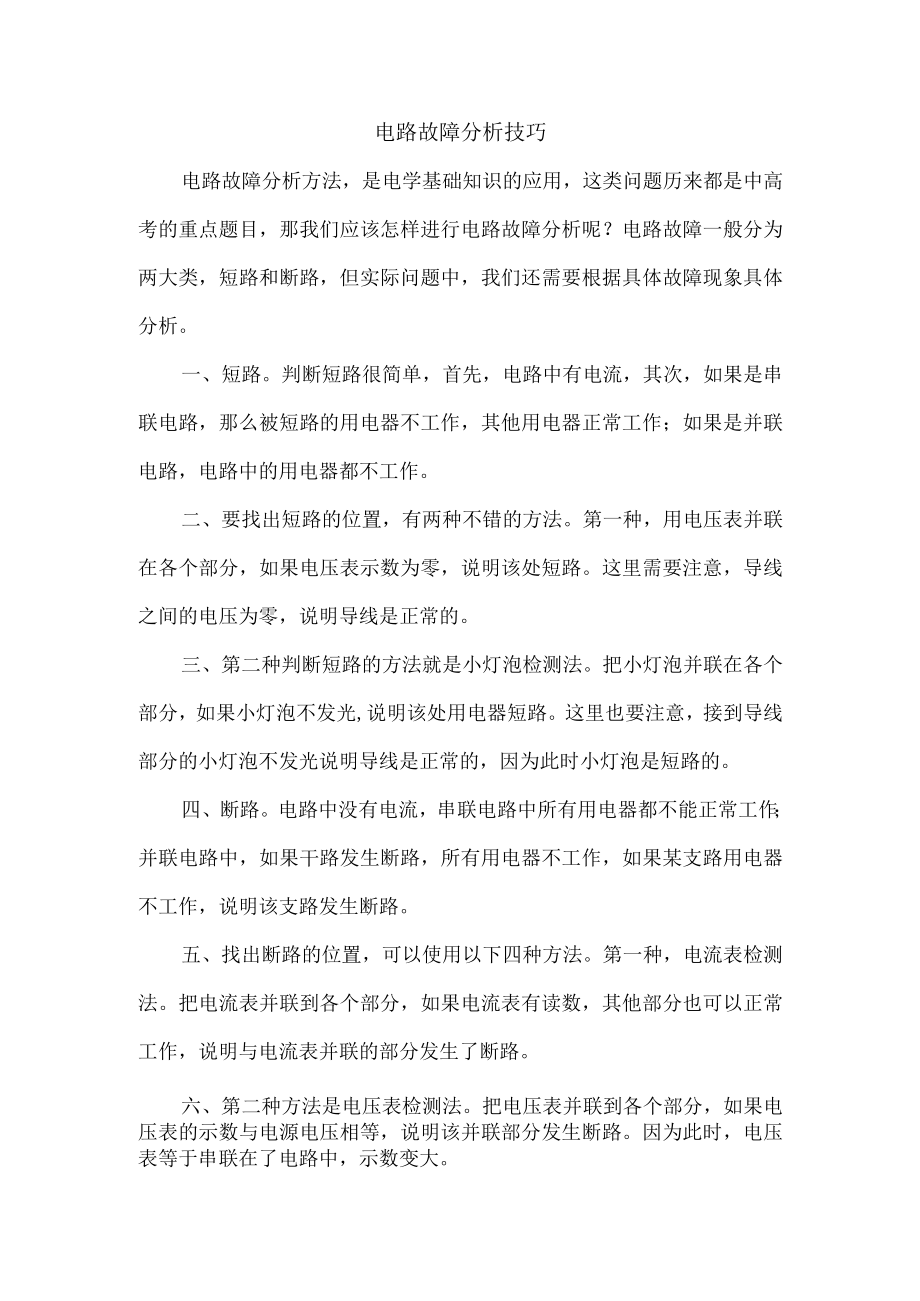

1、电路故障分析技巧电路故障分析方法,是电学基础知识的应用,这类问题历来都是中高考的重点题目,那我们应该怎样进行电路故障分析呢?电路故障一般分为两大类,短路和断路,但实际问题中,我们还需要根据具体故障现象具体分析。一、短路。判断短路很简单,首先,电路中有电流,其次,如果是串联电路,那么被短路的用电器不工作,其他用电器正常工作;如果是并联电路,电路中的用电器都不工作。二、要找出短路的位置,有两种不错的方法。第一种,用电压表并联在各个部分,如果电压表示数为零,说明该处短路。这里需要注意,导线之间的电压为零,说明导线是正常的。三、第二种判断短路的方法就是小灯泡检测法。把小灯泡并联在各个部分,如果小灯泡不

2、发光,说明该处用电器短路。这里也要注意,接到导线部分的小灯泡不发光说明导线是正常的,因为此时小灯泡是短路的。四、断路。电路中没有电流,串联电路中所有用电器都不能正常工作;并联电路中,如果干路发生断路,所有用电器不工作,如果某支路用电器不工作,说明该支路发生断路。五、找出断路的位置,可以使用以下四种方法。第一种,电流表检测法。把电流表并联到各个部分,如果电流表有读数,其他部分也可以正常工作,说明与电流表并联的部分发生了断路。六、第二种方法是电压表检测法。把电压表并联到各个部分,如果电压表的示数与电源电压相等,说明该并联部分发生断路。因为此时,电压表等于串联在了电路中,示数变大。七、第三种方法是导线检测法。这是最简单的方法。把一段导线与各部分两个接线柱之间并联,如果用电器都开始正常工作,说明该部分出现断路。八、第四种方法是小灯泡检测法。把小灯泡并联在各个部分,如果小灯泡发光并且其他部分开始正常工作,说明该处发生断路。
