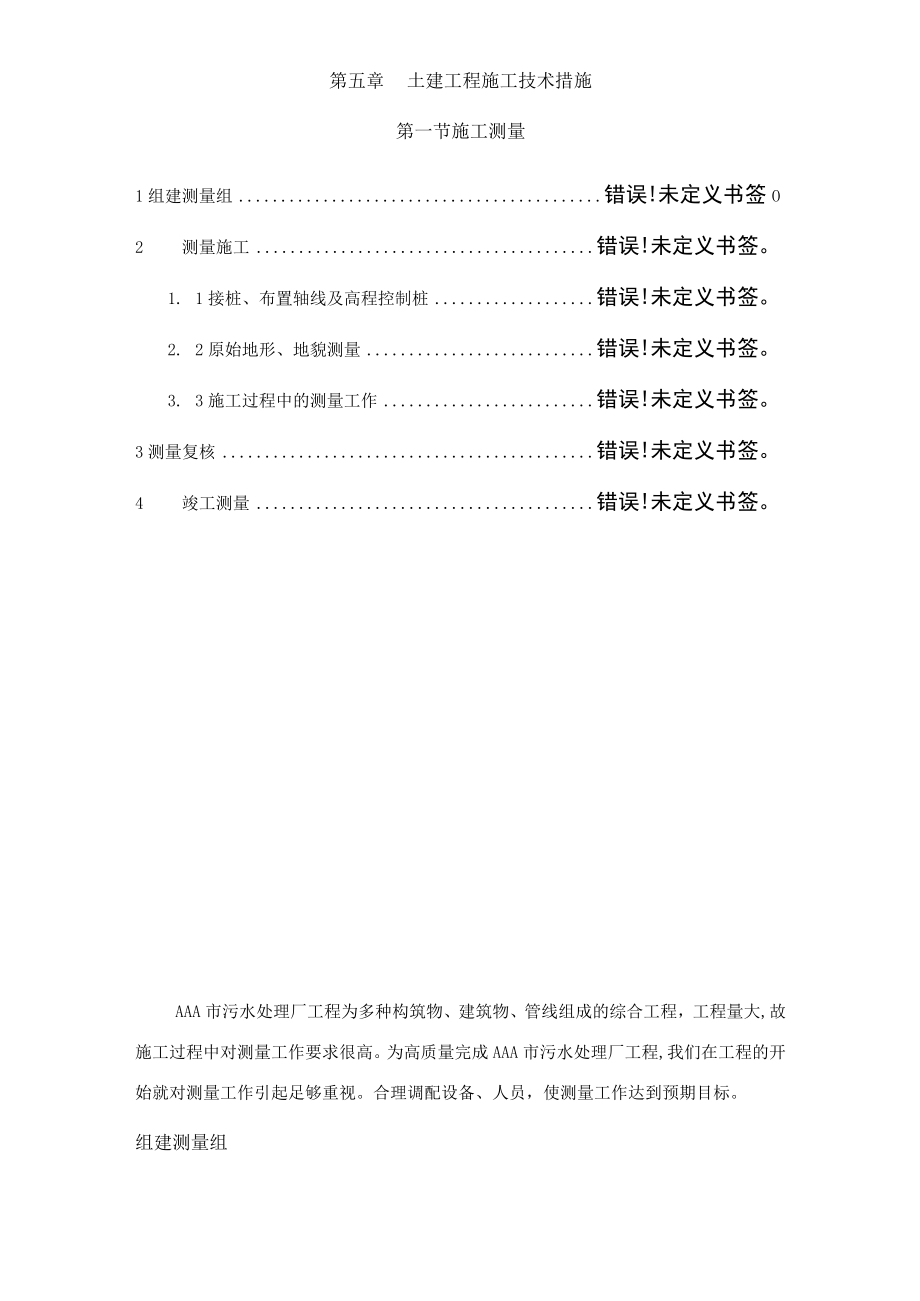

1、第五章土建工程施工技术措施第一节施工测量1组建测量组错误!未定义书签O2测量施工错误!未定义书签。1. 1接桩、布置轴线及高程控制桩错误!未定义书签。2. 2原始地形、地貌测量错误!未定义书签。3. 3施工过程中的测量工作错误!未定义书签。3测量复核错误!未定义书签。4竣工测量错误!未定义书签。AAA市污水处理厂工程为多种构筑物、建筑物、管线组成的综合工程，工程量大,故施工过程中对测量工作要求很高。为高质量完成AAA市污水处理厂工程,我们在工程的开始就对测量工作引起足够重视。合理调配设备、人员，使测量工作达到预期目标。组建测量组工程测量是工程优质快速施工的基础，因而测量工作的控制到位与否，直接

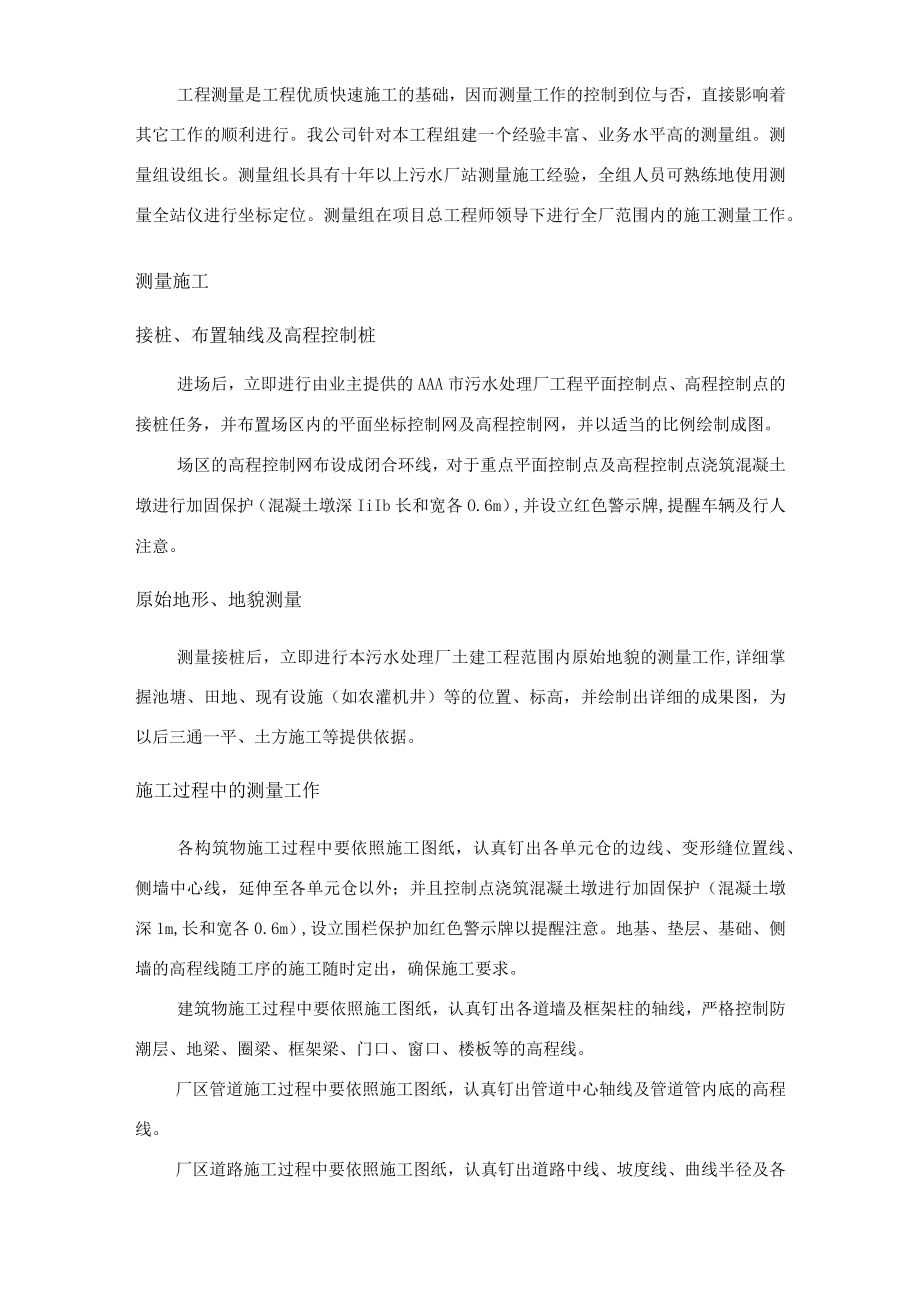

2、影响着其它工作的顺利进行。我公司针对本工程组建一个经验丰富、业务水平高的测量组。测量组设组长。测量组长具有十年以上污水厂站测量施工经验，全组人员可熟练地使用测量全站仪进行坐标定位。测量组在项目总工程师领导下进行全厂范围内的施工测量工作。测量施工接桩、布置轴线及高程控制桩进场后，立即进行由业主提供的AAA市污水处理厂工程平面控制点、高程控制点的接桩任务，并布置场区内的平面坐标控制网及高程控制网，并以适当的比例绘制成图。场区的高程控制网布设成闭合环线，对于重点平面控制点及高程控制点浇筑混凝土墩进行加固保护（混凝土墩深IiIb长和宽各O.6m）,并设立红色警示牌,提醒车辆及行人注意。原始地形、地貌测
3、量测量接桩后，立即进行本污水处理厂土建工程范围内原始地貌的测量工作,详细掌握池塘、田地、现有设施（如农灌机井）等的位置、标高，并绘制出详细的成果图，为以后三通一平、土方施工等提供依据。施工过程中的测量工作各构筑物施工过程中要依照施工图纸，认真钉出各单元仓的边线、变形缝位置线、侧墙中心线，延伸至各单元仓以外；并且控制点浇筑混凝土墩进行加固保护（混凝土墩深1m,长和宽各0.6m）,设立围栏保护加红色警示牌以提醒注意。地基、垫层、基础、侧墙的高程线随工序的施工随时定出，确保施工要求。建筑物施工过程中要依照施工图纸，认真钉出各道墙及框架柱的轴线，严格控制防潮层、地梁、圈梁、框架梁、门口、窗口、楼板等的

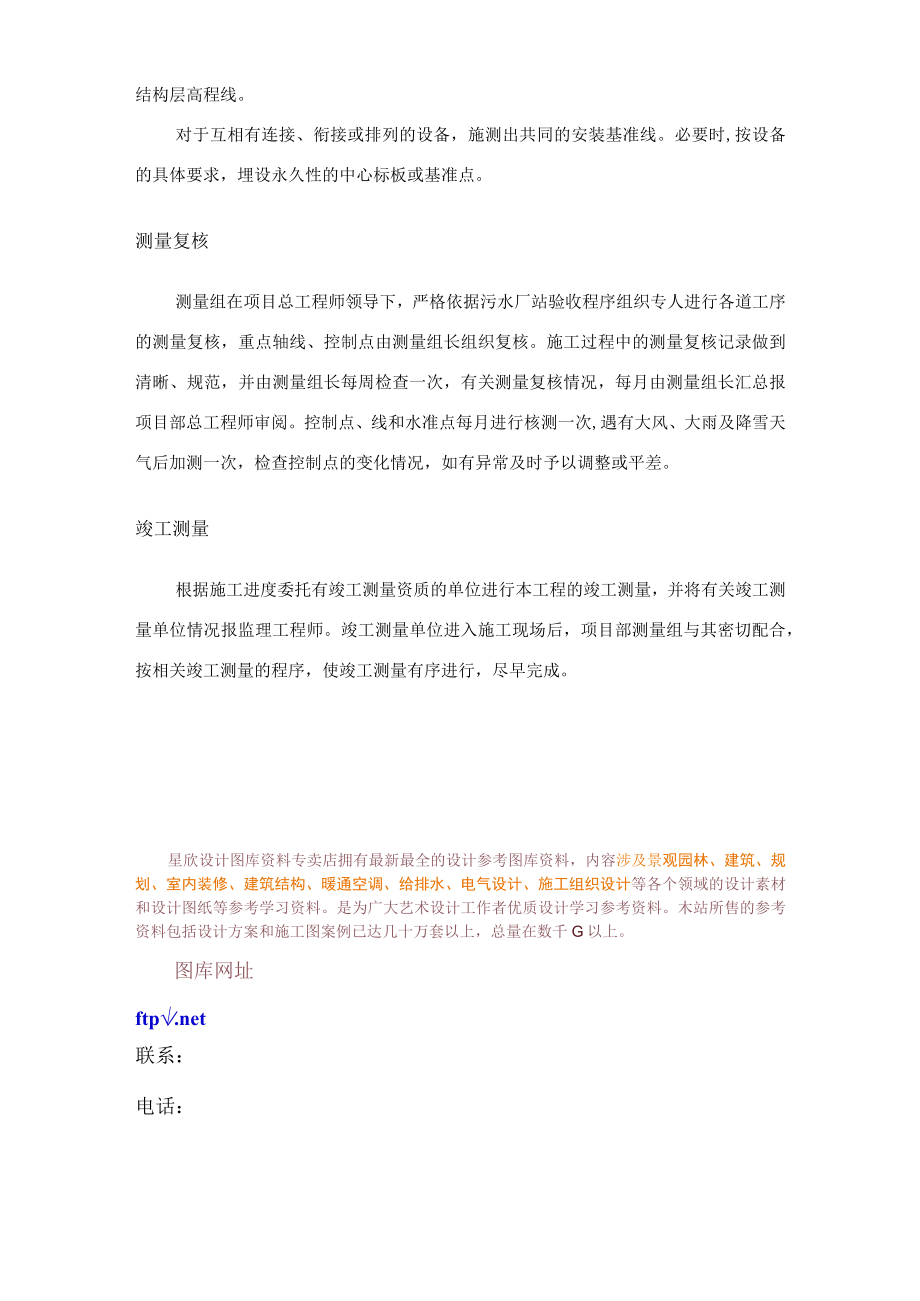

4、高程线。厂区管道施工过程中要依照施工图纸，认真钉出管道中心轴线及管道管内底的高程线。厂区道路施工过程中要依照施工图纸，认真钉出道路中线、坡度线、曲线半径及各结构层高程线。对于互相有连接、衔接或排列的设备，施测出共同的安装基准线。必要时,按设备的具体要求，埋设永久性的中心标板或基准点。测量复核测量组在项目总工程师领导下，严格依据污水厂站验收程序组织专人进行各道工序的测量复核，重点轴线、控制点由测量组长组织复核。施工过程中的测量复核记录做到清晰、规范，并由测量组长每周检查一次，有关测量复核情况，每月由测量组长汇总报项目部总工程师审阅。控制点、线和水准点每月进行核测一次,遇有大风、大雨及降雪天气后加
5、测一次，检查控制点的变化情况，如有异常及时予以调整或平差。竣工测量根据施工进度委托有竣工测量资质的单位进行本工程的竣工测量，并将有关竣工测量单位情况报监理工程师。竣工测量单位进入施工现场后，项目部测量组与其密切配合，按相关竣工测量的程序，使竣工测量有序进行，尽早完成。星欣设计图库资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。木站所售的参考资料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。图库网址联系：电话：
