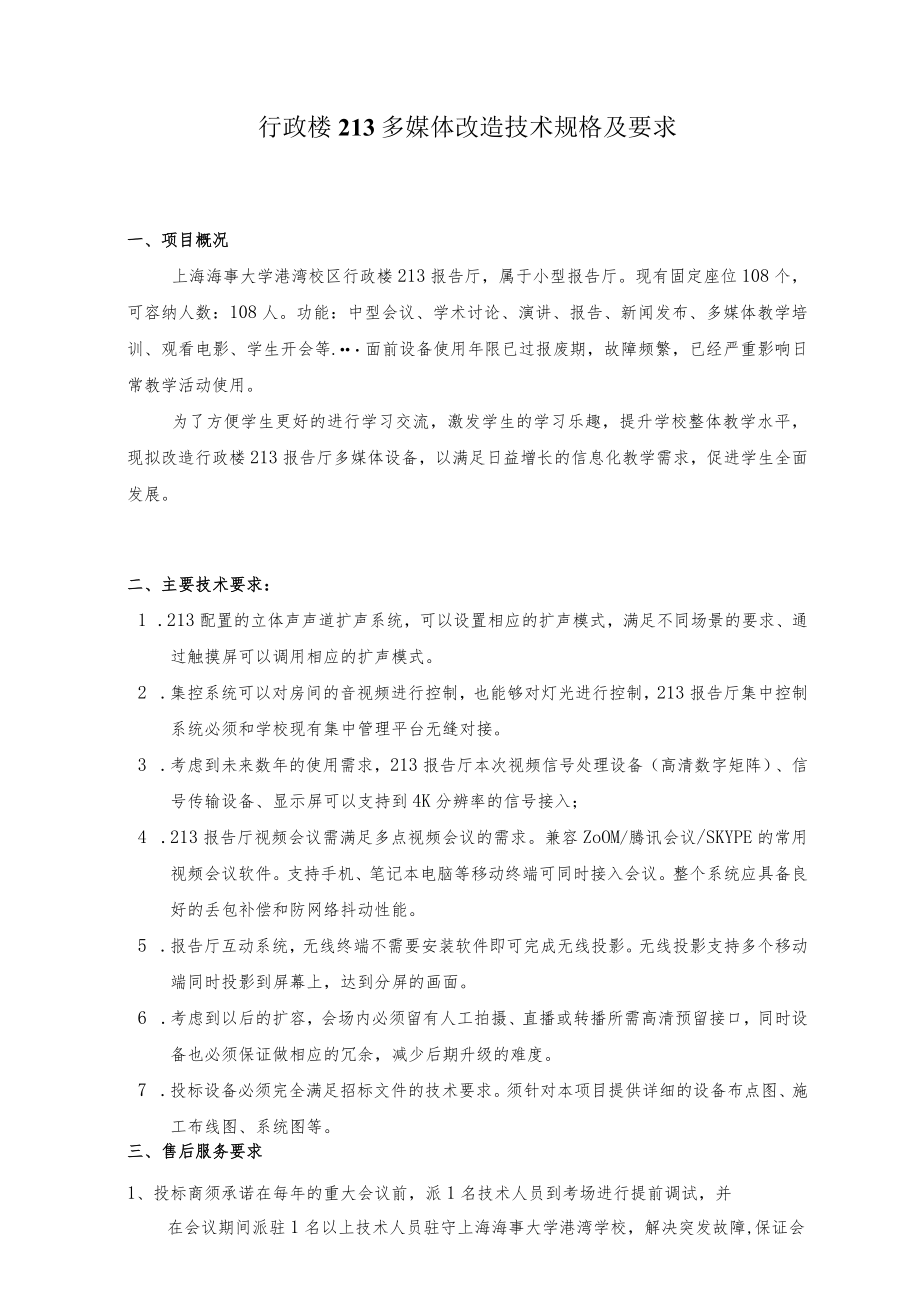

1、行政楼213多媒体改造技术规格及要求一、项目概况上海海事大学港湾校区行政楼213报告厅,属于小型报告厅。现有固定座位108个,可容纳人数:108人。功能:中型会议、学术讨论、演讲、报告、新闻发布、多媒体教学培训、观看电影、学生开会等.面前设备使用年限已过报废期,故障频繁,已经严重影响日常教学活动使用。为了方便学生更好的进行学习交流,激发学生的学习乐趣,提升学校整体教学水平,现拟改造行政楼213报告厅多媒体设备,以满足日益增长的信息化教学需求,促进学生全面发展。二、主要技术要求:1 .213配置的立体声声道扩声系统,可以设置相应的扩声模式,满足不同场景的要求、通过触摸屏可以调用相应的扩声模式。2
2、 .集控系统可以对房间的音视频进行控制,也能够对灯光进行控制,213报告厅集中控制系统必须和学校现有集中管理平台无缝对接。3 .考虑到未来数年的使用需求,213报告厅本次视频信号处理设备(高清数字矩阵)、信号传输设备、显示屏可以支持到4K分辨率的信号接入;4 .213报告厅视频会议需满足多点视频会议的需求。兼容ZoOM/腾讯会议/SKYPE的常用视频会议软件。支持手机、笔记本电脑等移动终端可同时接入会议。整个系统应具备良好的丢包补偿和防网络抖动性能。5 .报告厅互动系统,无线终端不需要安装软件即可完成无线投影。无线投影支持多个移动端同时投影到屏幕上,达到分屏的画面。6 .考虑到以后的扩容,会场

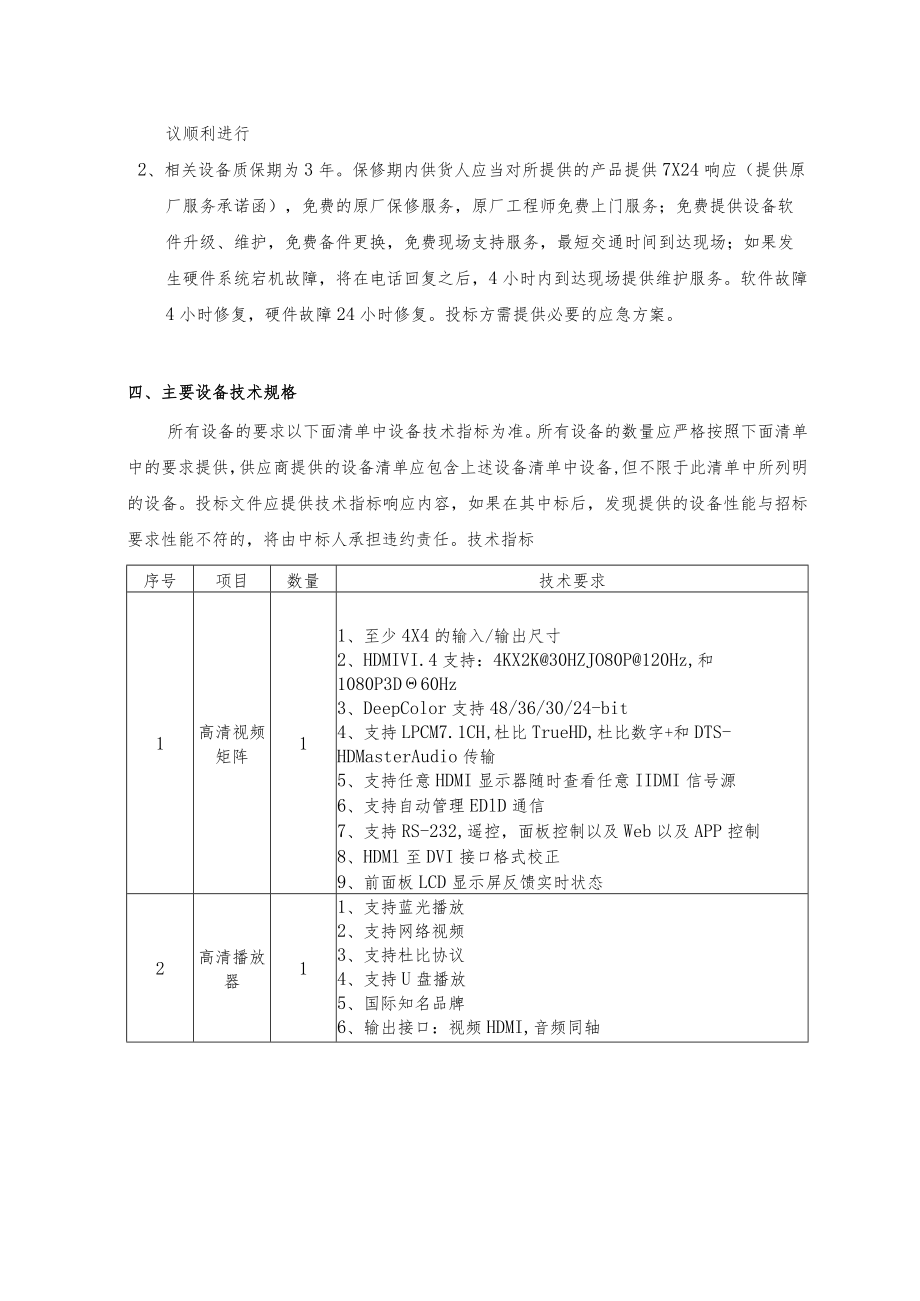

3、内必须留有人工拍摄、直播或转播所需高清预留接口,同时设备也必须保证做相应的冗余,减少后期升级的难度。7 .投标设备必须完全满足招标文件的技术要求。须针对本项目提供详细的设备布点图、施工布线图、系统图等。三、售后服务要求1、投标商须承诺在每年的重大会议前,派1名技术人员到考场进行提前调试,并在会议期间派驻1名以上技术人员驻守上海海事大学港湾学校,解决突发故障,保证会议顺利进行2、相关设备质保期为3年。保修期内供货人应当对所提供的产品提供7X24响应(提供原厂服务承诺函),免费的原厂保修服务,原厂工程师免费上门服务;免费提供设备软件升级、维护,免费备件更换,免费现场支持服务,最短交通时间到达现场;
4、如果发生硬件系统宕机故障,将在电话回复之后,4小时内到达现场提供维护服务。软件故障4小时修复,硬件故障24小时修复。投标方需提供必要的应急方案。四、主要设备技术规格所有设备的要求以下面清单中设备技术指标为准。所有设备的数量应严格按照下面清单中的要求提供,供应商提供的设备清单应包含上述设备清单中设备,但不限于此清单中所列明的设备。投标文件应提供技术指标响应内容,如果在其中标后,发现提供的设备性能与招标要求性能不符的,将由中标人承担违约责任。技术指标序号项目数量技术要求1高清视频矩阵11、至少4X4的输入/输出尺寸2、HDMIVI.4支持:4KX2K30HZJO80P120Hz,和1080P3D6

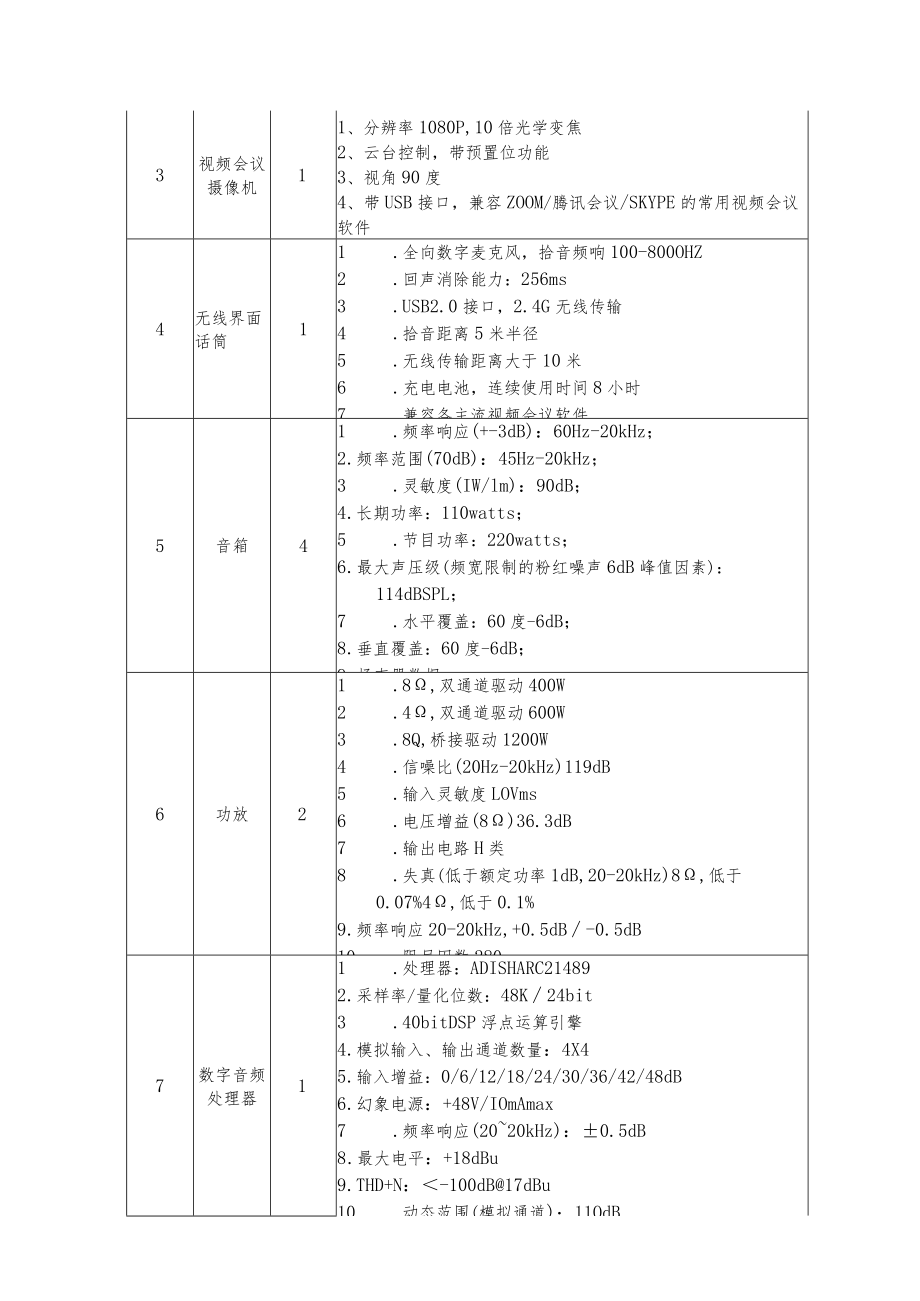

5、0Hz3、DeepColor支持48/36/30/24-bit4、支持LPCM7.1CH,杜比TrueHD,杜比数字+和DTS-HDMasterAudio传输5、支持任意HDMI显示器随时查看任意IIDMI信号源6、支持自动管理EDlD通信7、支持RS-232,遥控,面板控制以及Web以及APP控制8、HDMl至DVI接口格式校正9、前面板LCD显示屏反馈实时状态2高清播放器11、支持蓝光播放2、支持网络视频3、支持杜比协议4、支持U盘播放5、国际知名品牌6、输出接口:视频HDMI,音频同轴3视频会议摄像机11、分辨率1080P,10倍光学变焦2、云台控制,带预置位功能3、视角90度4、带US
6、B接口,兼容ZOOM/腾讯会议/SKYPE的常用视频会议软件4无线界面话筒11 .全向数字麦克风,拾音频响100-800OHZ2 .回声消除能力:256ms3 .USB2.0接口,2.4G无线传输4 .拾音距离5米半径5 .无线传输距离大于10米6 .充电电池,连续使用时间8小时7 .兼容各主流视频会议软件5音箱41 .频率响应(+-3dB):60Hz-20kHz;2 .频率范围(70dB):45Hz-20kHz;3 .灵敏度(IW/lm):90dB;4 .长期功率:110watts;5 .节目功率:220watts;6 .最大声压级(频宽限制的粉红噪声6dB峰值因素):114dBSPL;7
7、.水平覆盖:60度-6dB;8 .垂直覆盖:60度-6dB;9 .扬声器数据:6功放21 .8,双通道驱动400W2 .4,双通道驱动600W3 .8Q,桥接驱动1200W4 .信噪比(20Hz-20kHz)119dB5 .输入灵敏度LOVms6 .电压增益(8)36.3dB7 .输出电路H类8 .失真(低于额定功率1dB,20-20kHz)8,低于0.07%4,低于0.1%9 .频率响应20-20kHz,+0.5dB-0.5dB10 .阻尼因数2807数字音频处理器11 .处理器:ADISHARC214892 .采样率/量化位数:48K24bit3 .40bitDSP浮点运算引擎4 .模拟输
8、入、输出通道数量:4X45 .输入增益:0/6/12/18/24/30/36/42/48dB6 .幻象电源:+48V/IOmAmax7 .频率响应(2020kHz):0.5dB8 .最大电平:+18dBu9 .THD+N:-100dB17dBu10 .动态范围(模拟通道):11OdB11 .输入动态范围:11OdB12 .输出动态范围:112dB13 .通道隔离度lkHz:108dB14 .输入阻抗(平衡接法):5.4KQ15 .输出阻抗(平衡接法):600。16 .系统延时:3ms8调音台11、至少支持6路话筒输入2、至少支持12个线路输入3、2个AUX发送+2个FX发送2GR0UP母线+S
9、T母线4、可用iPod/i用One控制以及播放音频5、机架式安装9无线手持话筒21、传感器类型:动圈2、拾音模式:心形3、频率响应自260-15KHzTodB增益衰减4、灵敏度:-105dBm,12dB信噪比5、发射频率范围:无线电委员会规定可使用U段频率范围内6、射频输出功率210砌7、国际知名品牌10鹅颈会议话筒1线缆底座一体化设计,逻辑功能、可编程开关和LED指示灯,扣合式防风罩国际知名品牌11中央控制主机11、至少支持4个双向RS-232串行端口2、至少8个红外/串行端口,用于外部设备的单向控制3、至少8个继电器ReIay端口4、至少8输入/输出端口5、101001000Base-T以
10、太网端口6、可使用第三方设备作为主控制界面7、通过标准以太网络管理、监视和控制视音频设备8、国际知名品牌12中控触摸屏110寸电容触摸屏内存不低于4G存储不低于128G13无线路由11、企业级路由器2、传输速率:101001000Mbps3、端口:广域网1个,局域网8个4、支持QOS5、支持VLAN6、国际知名品牌14电源管理器11、自带网络,远程开启或关闭设备电源2、对每一路设备电源进行独立控制3、不低于8路电源接口4、每路插孔额定电流25A15控制软件(定制)1能够控制所有音视频设备能够控制灯光可定制个性化操作界面16机柜1尺寸:600X6002000mm钢制,结构牢固,高强度钢化玻璃17无线投屏1输出分辨率1080P,支持4分屏支持一键投屏支持WEB页面修改设置最大传输距离不低于30米延时小于IOOms支持电脑、手机、平板无线连接到投屏器18线材附件1投标人根据现场情况自行核算
