1、诚安防雷【接地模块】产品介绍一、诚安产品简介CH.A-01型接地模块是一种以导电非金属材料为主的接地体，它由导电性、物理稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。主要应用范围：1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动、通信基站、微波基站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地：2、贵重精密仪器、计算机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；3、各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地；4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。二、诚安接地模块工作原理HL-Ol型接地模块通过内置的金属极芯
2、和引线与被保护对象的接地点或接地装置连接，将入地电流迅速泄放到大地，从而呈现较低的接地电阻。其作用机理主要是：增大了接地体本身的散流面积;减少了接地体与土壤之间的接触电阻；较强的吸湿保湿性能，产生导电离子，增强了导电能力，充分发挥了模块降阻导电作用。三、诚安接地模块产品优点1、原料成分：HL-OI系列低电阻接地模块主要由非金属材料制成；2、导电性能：降阻效率高，降至土壤电阻的30%90%；3、使用寿命：比金属接地体和化学降阻等方法延长50年；4、环保性能：无污染、无毒害、对地下水无污染；5、运输方便：采用木质包装箱、运输方便。6、节约人工：能减少施工工作量，在恶劣的环境下易施工；7、阻值稳定：
3、不受季节和温度的影响，耐大工频和冲击电流冲击，电阻稳定。8、使用放心：已在全国各大工程中应用过，已投入市场四年。四、诚安接地模块技术指标序号型号形状尺寸(mm)室温下电阻率Cm工频接地电阻率C*重量接地电阻估算式1方型500*400*603.51420Ri=O.14P2圆柱l50*10003.01240Ri=0.12P3圆柱200*10003.01345Ri=0.13P4梅花260*10003.0955Ri=O.IlP五、诚安接地模块用量计算接地体计算公式：1、人工接地极垂直直角钢的工频接地电阻的计算公式其计算公式为：Rl=p2L(ln8Ld-l)其中：R1：垂直接地体的接地电阻（欧）P：土壤

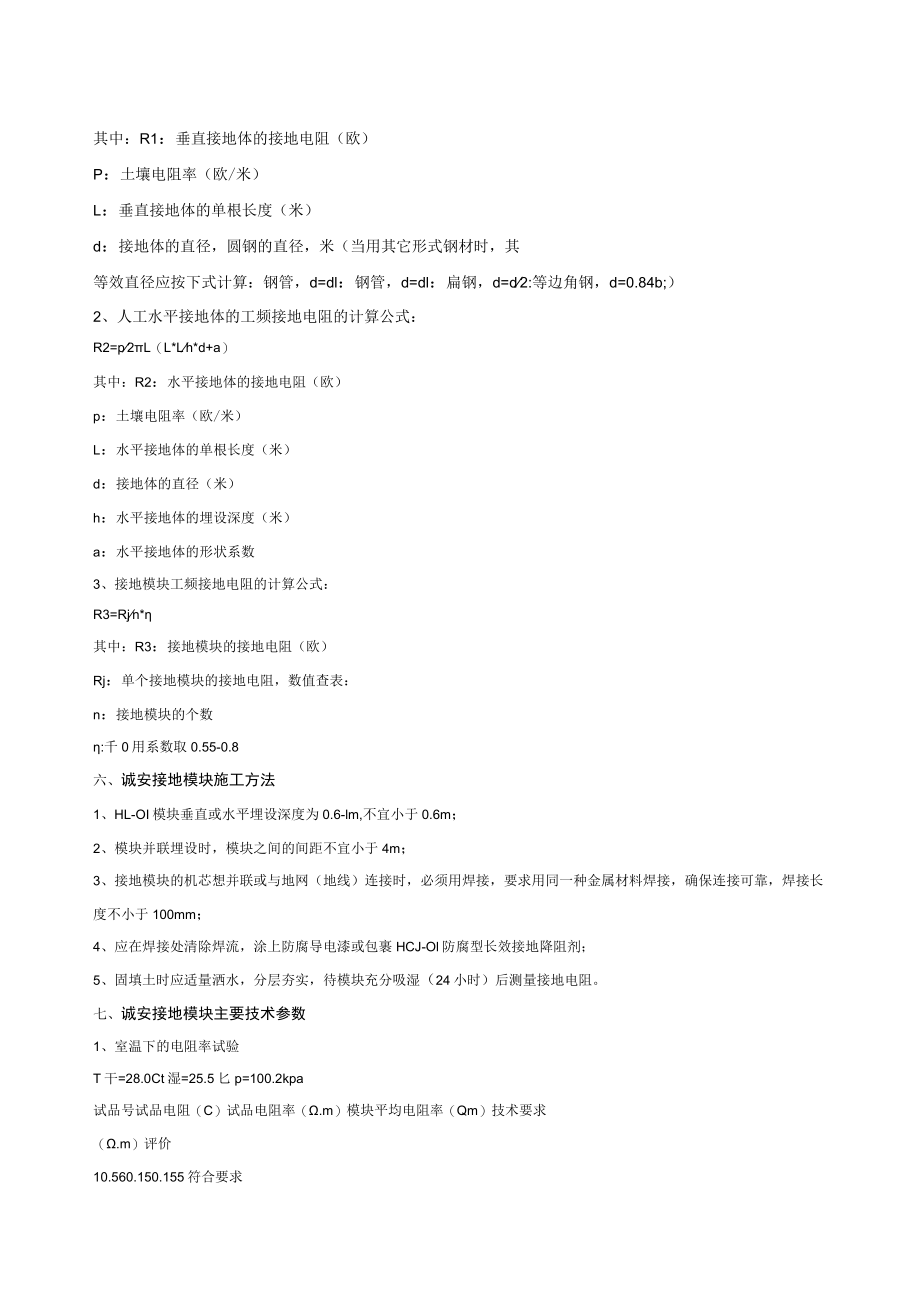

4、电阻率（欧/米）L：垂直接地体的单根长度（米）d：接地体的直径，圆钢的直径，米（当用其它形式钢材时，其等效直径应按下式计算：钢管，d=dl：钢管，d=dl：扁钢，d=d2:等边角钢，d=0.84b;）2、人工水平接地体的工频接地电阻的计算公式：R2=p2L（L*Lh*d+a）其中：R2：水平接地体的接地电阻（欧）p：土壤电阻率（欧/米）L：水平接地体的单根长度（米）d：接地体的直径（米）h：水平接地体的埋设深度（米）a：水平接地体的形状系数3、接地模块工频接地电阻的计算公式：R3=Rjn*其中：R3：接地模块的接地电阻（欧）Rj：单个接地模块的接地电阻，数值查表：n：接地模块的个数:千0用系数
5、取0.55-0.8六、诚安接地模块施工方法1、HL-OI模块垂直或水平埋设深度为0.6-lm,不宜小于0.6m；2、模块并联埋设时，模块之间的间距不宜小于4m；3、接地模块的机芯想并联或与地网（地线）连接时，必须用焊接，要求用同一种金属材料焊接，确保连接可靠，焊接长度不小于100mm；4、应在焊接处清除焊流，涂上防腐导电漆或包裹HCJ-Ol防腐型长效接地降阻剂；5、固填土时应适量洒水，分层夯实，待模块充分吸湿（24小时）后测量接地电阻。七、诚安接地模块主要技术参数1、室温下的电阻率试验T干=28.0Ct湿=25.5匕p=100.2kpa试品号试品电阻（C）试品电阻率（.m）模块平均电阻率（Qm

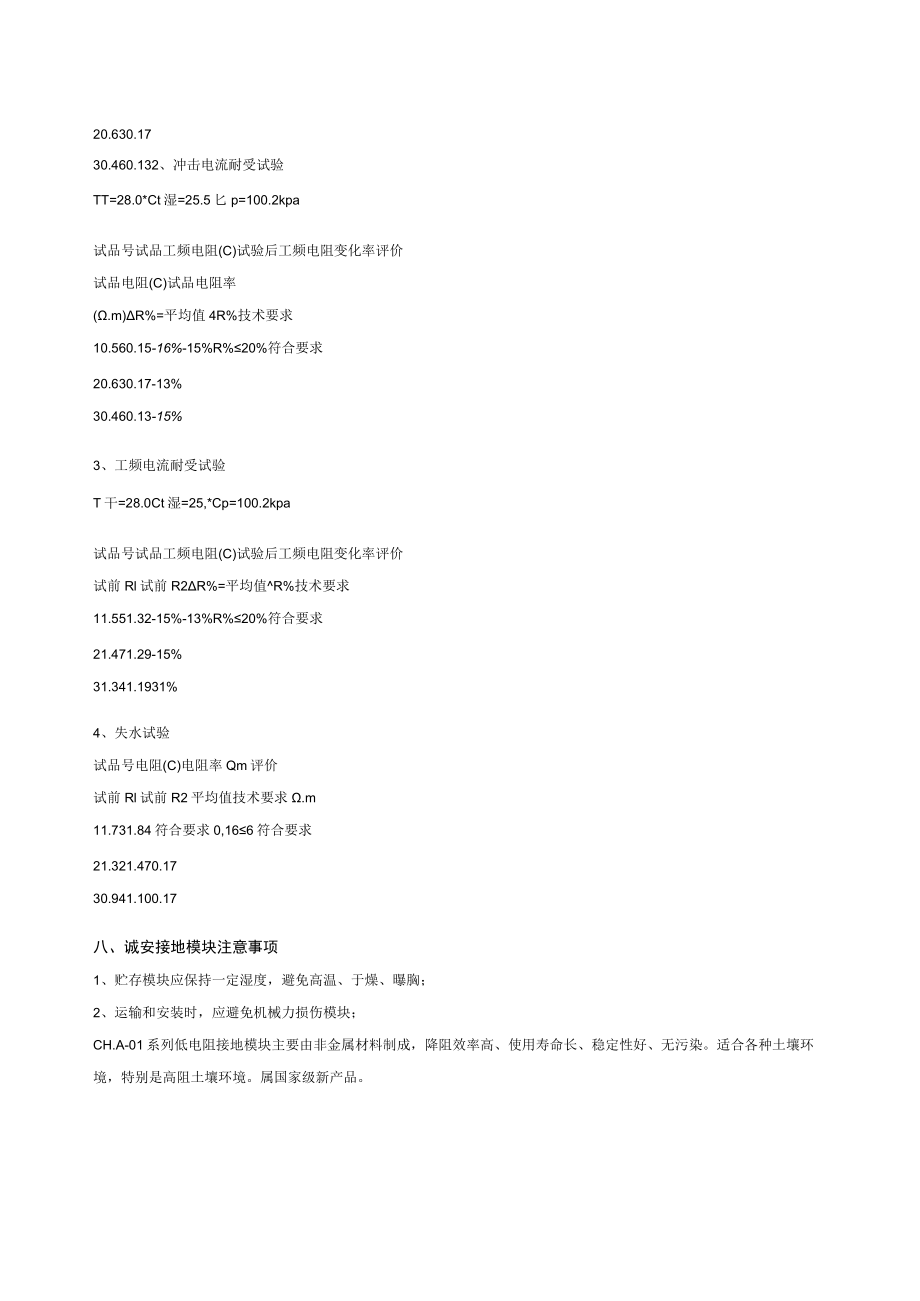

6、）技术要求（.m）评价10.560.150.155符合要求20.630.1730.460.132、冲击电流耐受试验TT=28.0*Ct湿=25.5匕p=100.2kpa试品号试品工频电阻(C)试验后工频电阻变化率评价试品电阻(C)试品电阻率(.m)R%=平均值4R%技术要求10.560.15-16%-15%R%20%符合要求20.630.17-13%30.460.13-15%3、工频电流耐受试验T干=28.0Ct湿=25,*Cp=100.2kpa试品号试品工频电阻(C)试验后工频电阻变化率评价试前Rl试前R2R%=平均值R%技术要求11.551.32-15%-13%R%20%符合要求21.471.29-15%31.341.1931%4、失水试验试品号电阻(C)电阻率Qm评价试前Rl试前R2平均值技术要求.m11.731.84符合要求0,166符合要求21.321.470.1730.941.100.17八、诚安接地模块注意事项1、贮存模块应保持一定湿度，避免高温、于燥、曝胸；2、运输和安装时，应避免机械力损伤模块；CH.A-01系列低电阻接地模块主要由非金属材料制成，降阻效率高、使用寿命长、稳定性好、无污染。适合各种土壤环境，特别是高阻土壤环境。属国家级新产品。
