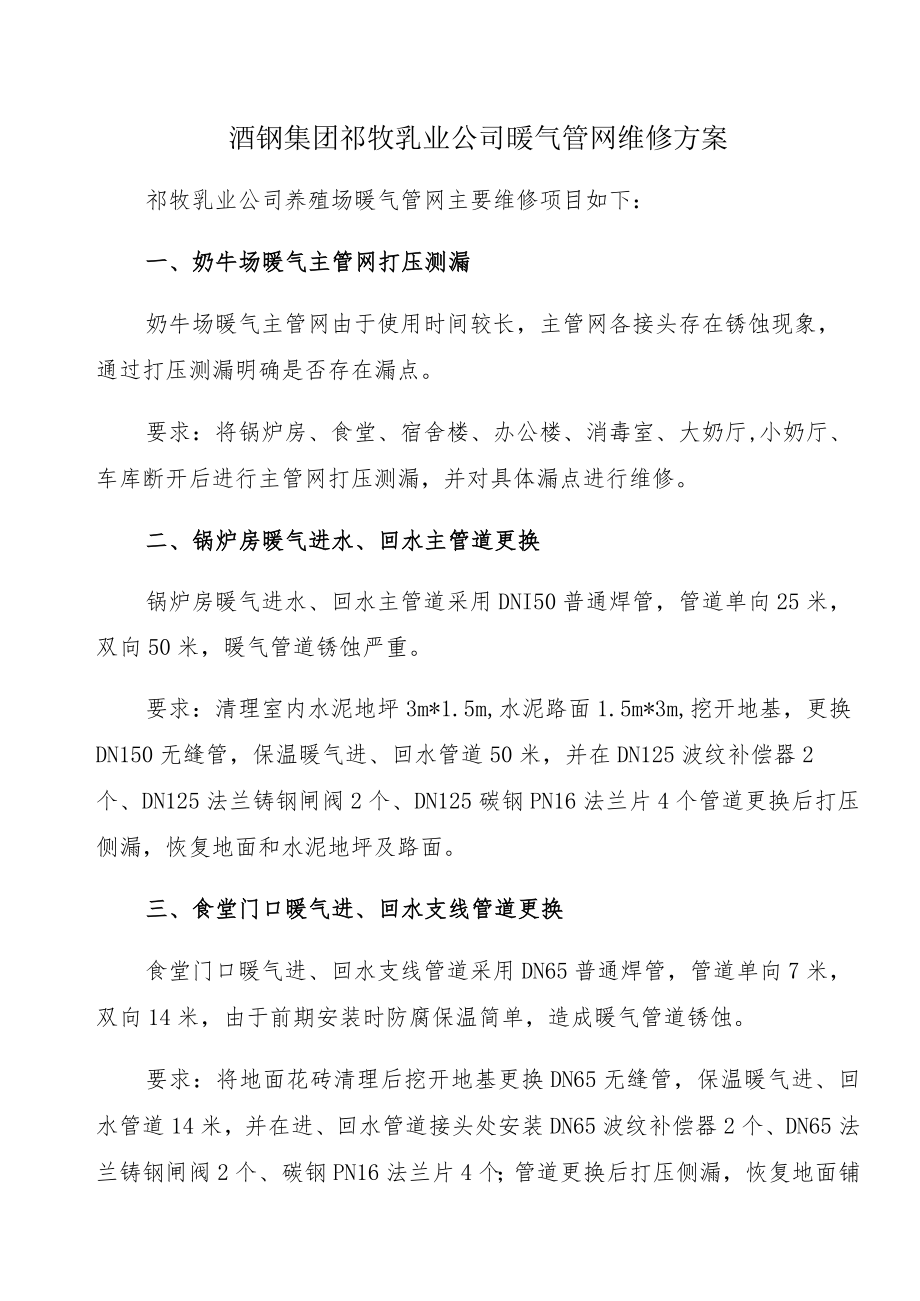

1、酒钢集团祁牧乳业公司暖气管网维修方案祁牧乳业公司养殖场暖气管网主要维修项目如下:一、奶牛场暖气主管网打压测漏奶牛场暖气主管网由于使用时间较长,主管网各接头存在锈蚀现象,通过打压测漏明确是否存在漏点。要求:将锅炉房、食堂、宿舍楼、办公楼、消毒室、大奶厅,小奶厅、车库断开后进行主管网打压测漏,并对具体漏点进行维修。二、锅炉房暖气进水、回水主管道更换锅炉房暖气进水、回水主管道采用DNI50普通焊管,管道单向25米,双向50米,暖气管道锈蚀严重。要求:清理室内水泥地坪3m*1.5m,水泥路面1.5m*3m,挖开地基,更换DN150无缝管,保温暖气进、回水管道50米,并在DN125波纹补偿器2个、DN1
2、25法兰铸钢闸阀2个、DN125碳钢PN16法兰片4个管道更换后打压侧漏,恢复地面和水泥地坪及路面。三、食堂门口暖气进、回水支线管道更换食堂门口暖气进、回水支线管道采用DN65普通焊管,管道单向7米,双向14米,由于前期安装时防腐保温简单,造成暖气管道锈蚀。要求:将地面花砖清理后挖开地基更换DN65无缝管,保温暖气进、回水管道14米,并在进、回水管道接头处安装DN65波纹补偿器2个、DN65法兰铸钢闸阀2个、碳钢PN16法兰片4个;管道更换后打压侧漏,恢复地面铺设花砖。四、宿舍西侧暖气进、回水支线管道更换宿舍西侧暖气进、回水支线管道采用DN65普通焊管,管道单向9米,双向18米,由于前期安装时

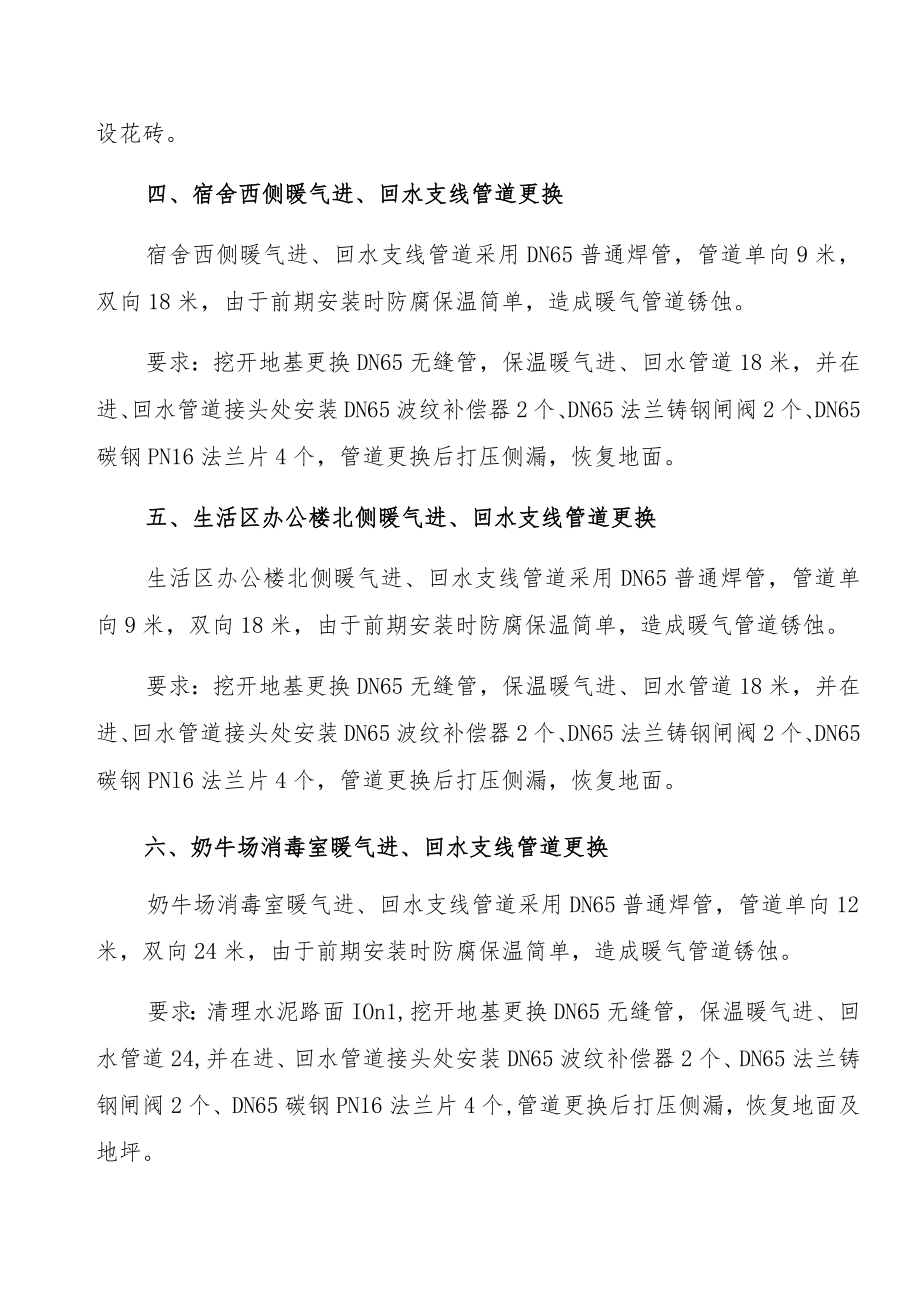

3、防腐保温简单,造成暖气管道锈蚀。要求:挖开地基更换DN65无缝管,保温暖气进、回水管道18米,并在进、回水管道接头处安装DN65波纹补偿器2个、DN65法兰铸钢闸阀2个、DN65碳钢PN16法兰片4个,管道更换后打压侧漏,恢复地面。五、生活区办公楼北侧暖气进、回水支线管道更换生活区办公楼北侧暖气进、回水支线管道采用DN65普通焊管,管道单向9米,双向18米,由于前期安装时防腐保温简单,造成暖气管道锈蚀。要求:挖开地基更换DN65无缝管,保温暖气进、回水管道18米,并在进、回水管道接头处安装DN65波纹补偿器2个、DN65法兰铸钢闸阀2个、DN65碳钢PNl6法兰片4个,管道更换后打压侧漏,恢复

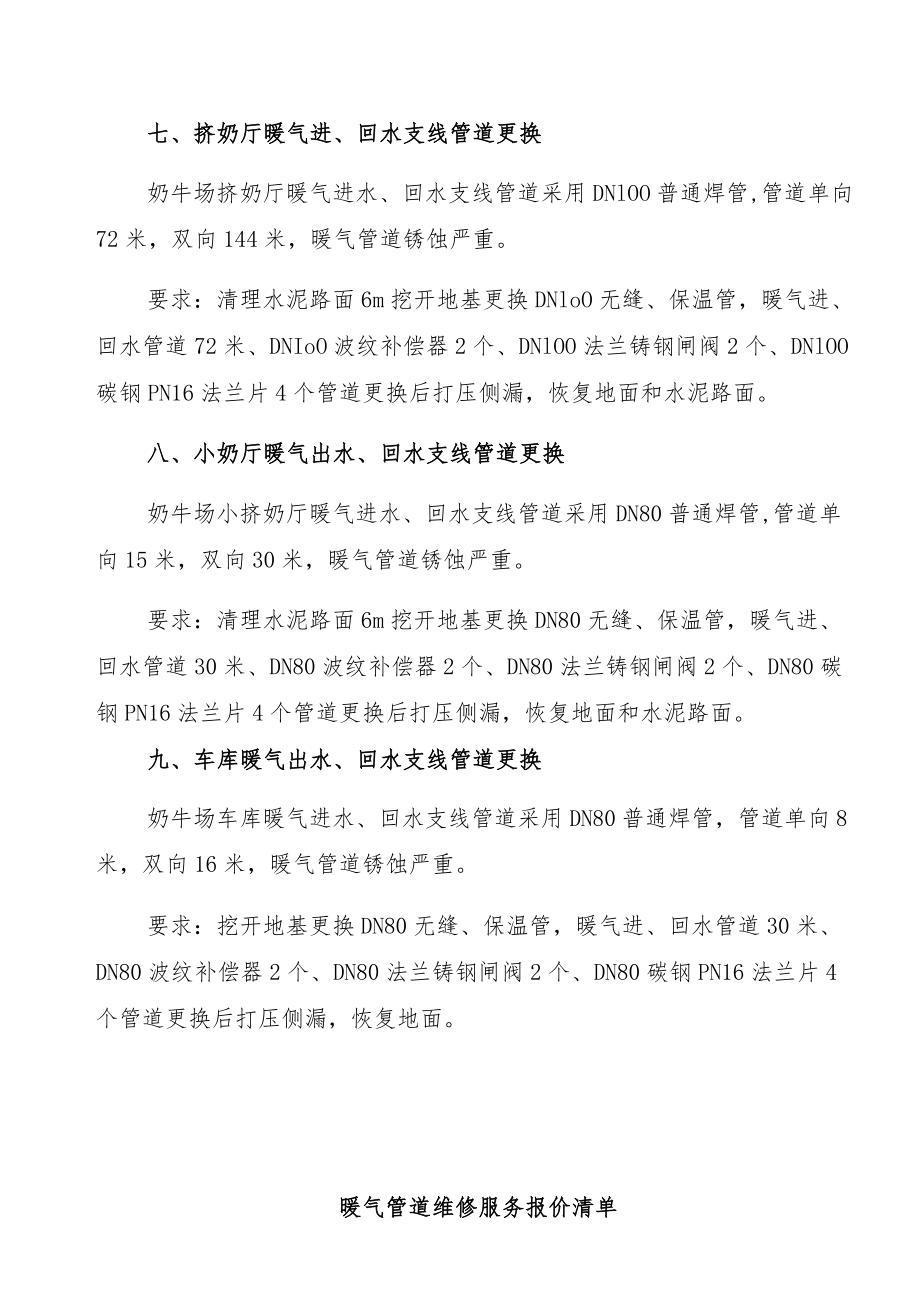

4、地面。六、奶牛场消毒室暖气进、回水支线管道更换奶牛场消毒室暖气进、回水支线管道采用DN65普通焊管,管道单向12米,双向24米,由于前期安装时防腐保温简单,造成暖气管道锈蚀。要求:清理水泥路面IOn1,挖开地基更换DN65无缝管,保温暖气进、回水管道24,并在进、回水管道接头处安装DN65波纹补偿器2个、DN65法兰铸钢闸阀2个、DN65碳钢PN16法兰片4个,管道更换后打压侧漏,恢复地面及地坪。七、挤奶厅暖气进、回水支线管道更换奶牛场挤奶厅暖气进水、回水支线管道采用DNlOO普通焊管,管道单向72米,双向144米,暖气管道锈蚀严重。要求:清理水泥路面6m挖开地基更换DNloO无缝、保温管,暖
5、气进、回水管道72米、DNIoO波纹补偿器2个、DNlOO法兰铸钢闸阀2个、DNlOO碳钢PN16法兰片4个管道更换后打压侧漏,恢复地面和水泥路面。八、小奶厅暖气出水、回水支线管道更换奶牛场小挤奶厅暖气进水、回水支线管道采用DN80普通焊管,管道单向15米,双向30米,暖气管道锈蚀严重。要求:清理水泥路面6m挖开地基更换DN80无缝、保温管,暖气进、回水管道30米、DN80波纹补偿器2个、DN80法兰铸钢闸阀2个、DN80碳钢PN16法兰片4个管道更换后打压侧漏,恢复地面和水泥路面。九、车库暖气出水、回水支线管道更换奶牛场车库暖气进水、回水支线管道采用DN80普通焊管,管道单向8米,双向16米
6、,暖气管道锈蚀严重。要求:挖开地基更换DN80无缝、保温管,暖气进、回水管道30米、DN80波纹补偿器2个、DN80法兰铸钢闸阀2个、DN80碳钢PN16法兰片4个管道更换后打压侧漏,恢复地面。暖气管道维修服务报价清单序号名称型号单位数量人工费(元)税费(元)合计金额(元)备注1更换法兰闸阀DN200,铸钢个22更换波纹补偿器DN200,8波个23更换法兰DN200,碳钢PN16片44更换法兰闸阀DN65,铸钢个85更换波纹补偿器DN65,8波个86更换法兰片DN65,碳钢PN16片167更换法兰闸阀DN80,铸钢个48更换波纹补偿器DN80,8波个49更换法兰片DN80,碳钢PN16片810更换法兰闸阀DN100,铸钢个211更换波纹补偿器DNlOO,8波个212更换法兰DNlOO,碳钢PN16片413更换暖气管DN200,无缝管,保温米5014更换暖气管DN65,无缝管,保温米7915更换暖气管DN100,无缝管,保温米14416更换暖气管DN80,无缝管,保温米4617打地坪c25,25cm厚m,60合计
