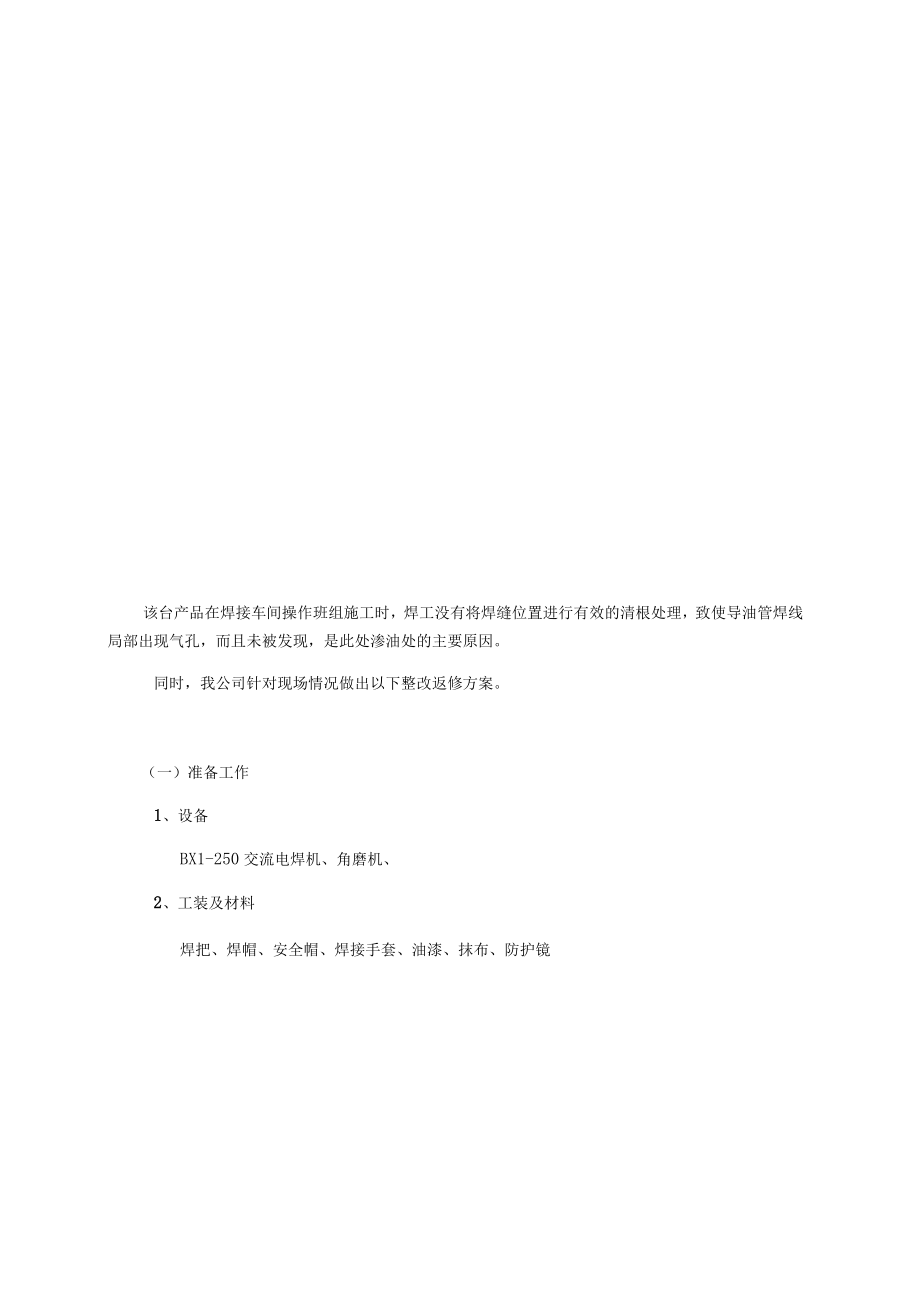

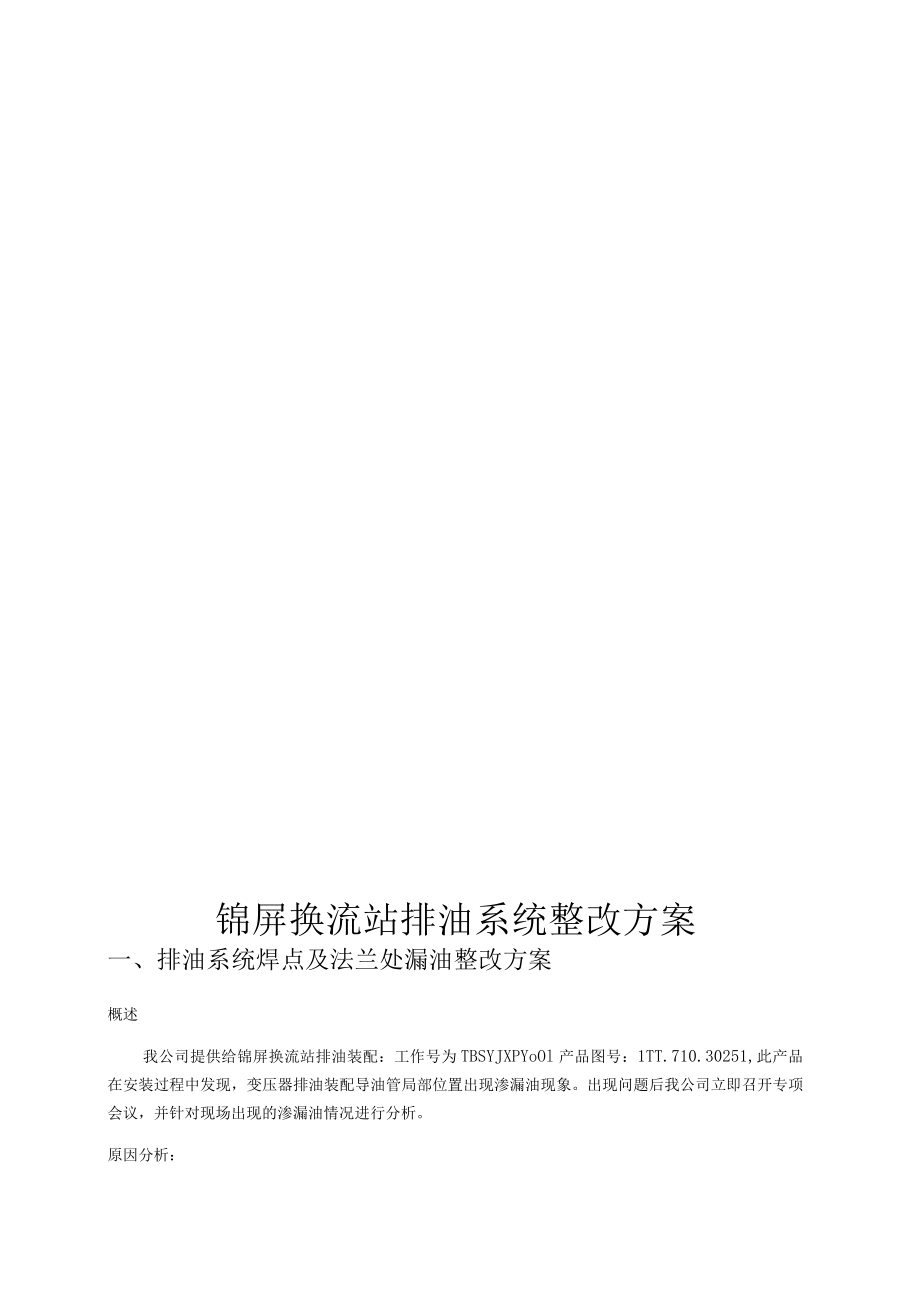

1、锦屏换流站排油系统整改方案一、排油系统焊点及法兰处漏油整改方案概述我公司提供给锦屏换流站排油装配：工作号为TBSYJXPYoOl产品图号：1TT.710.30251,此产品在安装过程中发现，变压器排油装配导油管局部位置出现渗漏油现象。出现问题后我公司立即召开专项会议，并针对现场出现的渗漏油情况进行分析。原因分析：该台产品在焊接车间操作班组施工时，焊工没有将焊缝位置进行有效的清根处理，致使导油管焊线局部出现气孔，而且未被发现，是此处渗油处的主要原因。同时，我公司针对现场情况做出以下整改返修方案。（一）准备工作1、设备BX1-250交流电焊机、角磨机、2、工装及材料焊把、焊帽、安全帽、焊接手套、油

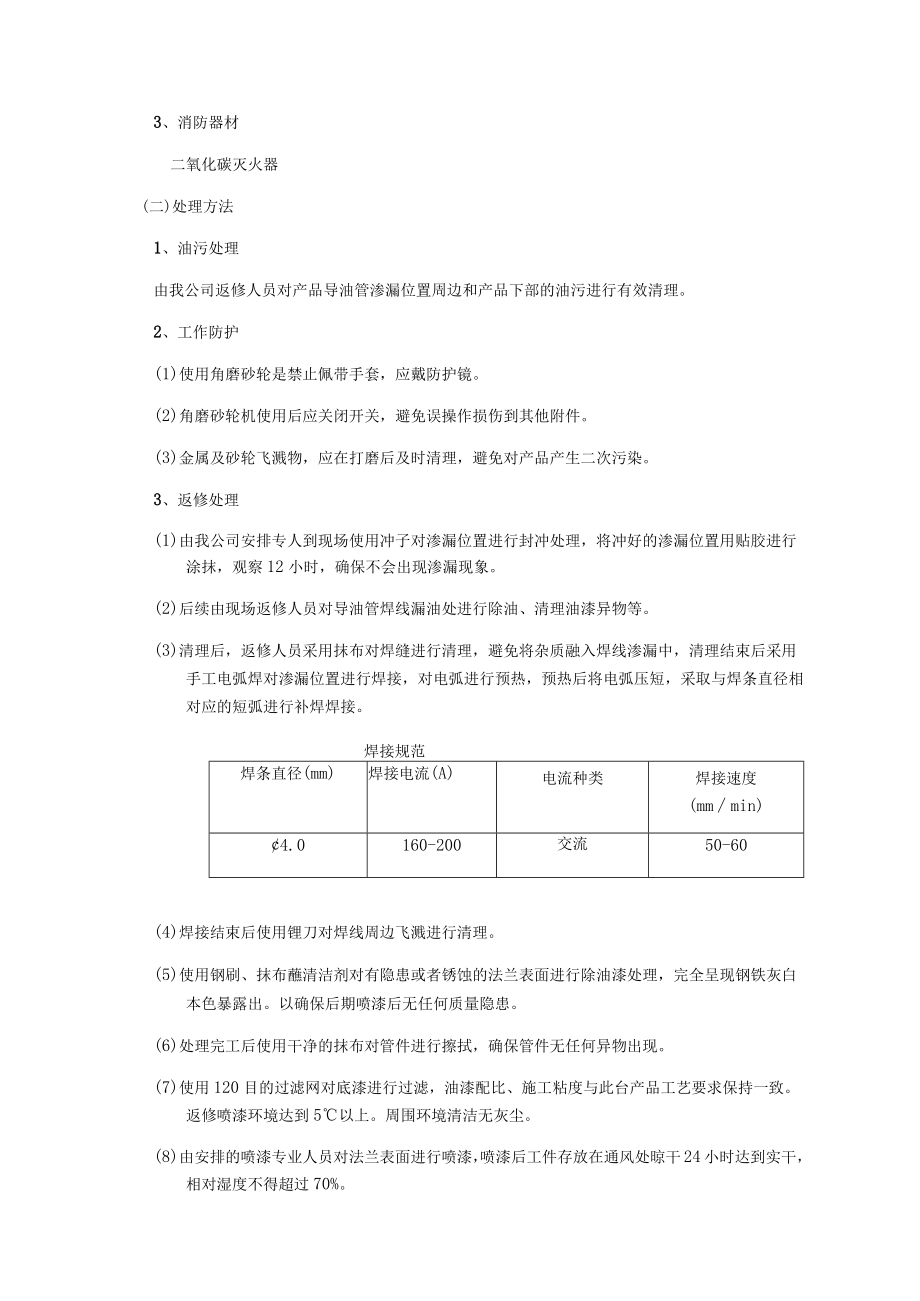

2、漆、抹布、防护镜3、消防器材二氧化碳灭火器(二)处理方法1、油污处理由我公司返修人员对产品导油管渗漏位置周边和产品下部的油污进行有效清理。2、工作防护(1)使用角磨砂轮是禁止佩带手套，应戴防护镜。(2)角磨砂轮机使用后应关闭开关，避免误操作损伤到其他附件。(3)金属及砂轮飞溅物，应在打磨后及时清理，避免对产品产生二次污染。3、返修处理(1)由我公司安排专人到现场使用冲子对渗漏位置进行封冲处理，将冲好的渗漏位置用贴胶进行涂抹，观察12小时，确保不会出现渗漏现象。(2)后续由现场返修人员对导油管焊线漏油处进行除油、清理油漆异物等。(3)清理后，返修人员采用抹布对焊缝进行清理，避免将杂质融入焊线渗漏
3、中，清理结束后采用手工电弧焊对渗漏位置进行焊接，对电弧进行预热，预热后将电弧压短，采取与焊条直径相对应的短弧进行补焊焊接。焊接规范焊条直径(mm)焊接电流(A)电流种类焊接速度(mmmin)4.0160-200交流50-60(4)焊接结束后使用锂刀对焊线周边飞溅进行清理。(5)使用钢刷、抹布蘸清洁剂对有隐患或者锈蚀的法兰表面进行除油漆处理，完全呈现钢铁灰白本色暴露出。以确保后期喷漆后无任何质量隐患。(6)处理完工后使用干净的抹布对管件进行擦拭，确保管件无任何异物出现。(7)使用120目的过滤网对底漆进行过滤，油漆配比、施工粘度与此台产品工艺要求保持一致。返修喷漆环境达到5以上。周围环境清洁无灰
4、尘。(8)由安排的喷漆专业人员对法兰表面进行喷漆，喷漆后工件存放在通风处晾干24小时达到实干，相对湿度不得超过70%。(9)实干后对油漆质量进行检查，漆膜厚度不允许超过产品防腐等级要求，油漆表面不允许有针孔、气泡、裂纹以及漆溜等。不允许有任何异物出现。(10)处理结束后，将现场施工器具和垃圾进行清理，场地恢复原样。4、工作防护(1)使用电焊机时应注意选择干燥的天气进行操作。(2)电焊机使用后应关闭开关，避免误操作损失到产品其他部位。(3)施焊人员应劳动保护齐全，避免触电及烫伤。(三)施工安全措施1 .由于此次工作涉及带电设备使用等，因此操作者的各项操作必须符合相关作业的安全操作规程。2 .机电
5、设备应有防火及防短路设施。3 .特殊情况如夜间作业，必须有足够的照明设备。4 .认真执行国家、变电站的各项规章制度，工作责任人和现场安全责任监督各项安全措施的落实。5 .施工现场不准吸烟，并备有足够的灭火器材。6 .施工现场，工作人员必须穿工作服，必须带安全帽。7 .认真做好施工记录，施工过程中发现异常情况应立即停止工作，并通知有关主管领导。8 .有感应电压的场所时，应在工作地点挂设临时接地线，防止感应电压击伤。9 .带电区，应有明显的禁行标识。工作区设置临时护栏。10 .施工场地应有施工标识及作业指示。11 .实行文明施工，工作完毕，必须把施工现场清理干净。12 .喷漆作业注意防火工作。(四
6、)法兰处漏油整改方案概述：在锦屏换流站施工过程中，出现法兰漏油现象。原因分析：初步判断为：1,密封胶垫厚度不够，2,密封胶垫没在凹槽内。解决方法：在更改排气阀联管时一并更换胶垫，具体施工方案见排油系统管道排气阀优化方案：二、排油系统管道排气阀优化方案概述：当前存在排气问题，150管与50管连接处最高点无排气阀门，容易窝气。解决方案：大修时更换原有联管及胶垫，将原DN50管道更换为DN150管道，实现排气阀门位于管道高点，避免窝气问题。修改前为DNSO管道修改后为DN150管道操作步骤：1 .关闭本体侧隔离DN50球阀1,冷却器侧隔离DNlOO蝶阀2,使用放油阀4及管道底部放油塞排出排油管道内的
7、油；2 .拆卸并更换管道及胶垫；3 .连接真空机组至管路上部抽空阀门3,对排油管路单独进行真空处理,抽空管使用DN25金属钢丝透明软管，管道高21000师。启动真空泵，打开阀门3,要求真空度W20Pa,持续时间220Inin后，缓慢开启阀门2（角度尽可能小）。观察抽空管，当出油约500mm后，关闭阀门3；4 .打开阀门1阀门2,启动冷却器油泵30Inin后，关闭油泵，静放24小时后，通过阀侧升高座、网侧升高座、中性点升高座气体继电器位置冷却器排气阀及排油管道的放气塞等进行放气。阀门示意图改造物料明细物料规格单台数量总数量联管5TT.458.30251.17112六角头螺栓M16X40（热渗锌）
8、454（含备用6）密封垫78X5（丁Jw橡胶）118（含备用6）密封垫195X175X8（丁晴橡胶）118（含备用6）改造工具明细名称数量备注高真空净油机126m3h,极限真空度W7Pa移动真空机组1排气速度2000m3h,极限真空度W5Pa电阻真空计1变径接头1DN50-25普通扳手1套油桶1三、总结目前正将现场焊点原因漏油的排油系统逐一进行整改，使用金属胶进行密封，后续观察是否漏油，待停电检修时按照上述的方案进行整改，停电之前建议将极一低端YYN法兰处漏油严重的排油系统关闭（关闭标注的三处阀门），待更换排气阀处联管与密封垫后，再将排油系统接入换流变系统。特变电工沈阳变压器集团有限公司2020年6月18日
