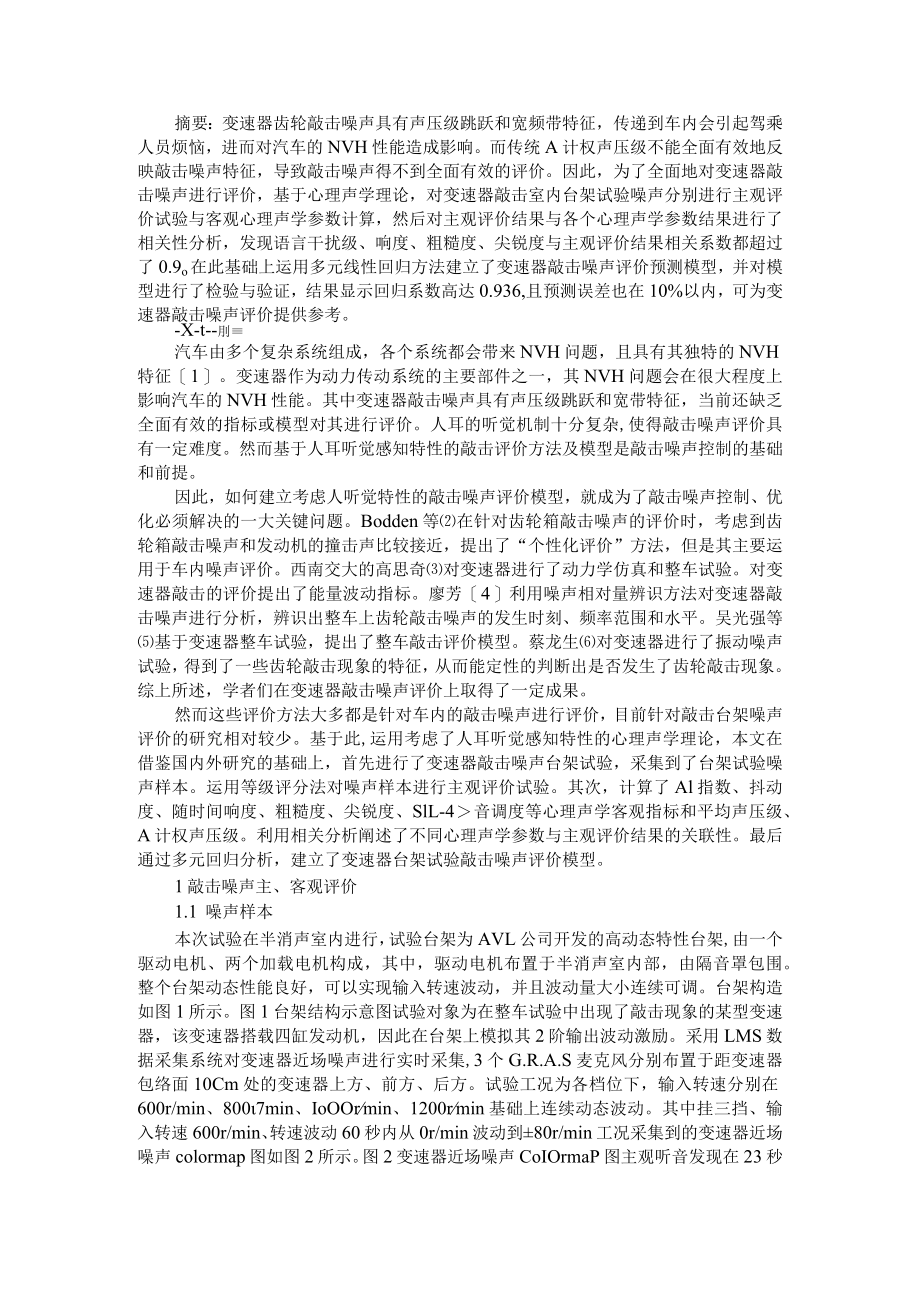

1、摘要：变速器齿轮敲击噪声具有声压级跳跃和宽频带特征，传递到车内会引起驾乘人员烦恼，进而对汽车的NVH性能造成影响。而传统A计权声压级不能全面有效地反映敲击噪声特征，导致敲击噪声得不到全面有效的评价。因此，为了全面地对变速器敲击噪声进行评价，基于心理声学理论，对变速器敲击室内台架试验噪声分别进行主观评价试验与客观心理声学参数计算，然后对主观评价结果与各个心理声学参数结果进行了相关性分析，发现语言干扰级、响度、粗糙度、尖锐度与主观评价结果相关系数都超过了0.9o在此基础上运用多元线性回归方法建立了变速器敲击噪声评价预测模型，并对模型进行了检验与验证，结果显示回归系数高达0.936,且预测误差也在1
2、0%以内，可为变速器敲击噪声评价提供参考。-X-t-刖汽车由多个复杂系统组成，各个系统都会带来NVH问题，且具有其独特的NVH特征1。变速器作为动力传动系统的主要部件之一，其NVH问题会在很大程度上影响汽车的NVH性能。其中变速器敲击噪声具有声压级跳跃和宽带特征，当前还缺乏全面有效的指标或模型对其进行评价。人耳的听觉机制十分复杂,使得敲击噪声评价具有一定难度。然而基于人耳听觉感知特性的敲击评价方法及模型是敲击噪声控制的基础和前提。因此，如何建立考虑人听觉特性的敲击噪声评价模型，就成为了敲击噪声控制、优化必须解决的一大关键问题。Bodden等在针对齿轮箱敲击噪声的评价时，考虑到齿轮箱敲击噪声和发
3、动机的撞击声比较接近，提出了“个性化评价”方法，但是其主要运用于车内噪声评价。西南交大的高思奇对变速器进行了动力学仿真和整车试验。对变速器敲击的评价提出了能量波动指标。廖芳4利用噪声相对量辨识方法对变速器敲击噪声进行分析，辨识出整车上齿轮敲击噪声的发生时刻、频率范围和水平。吴光强等基于变速器整车试验，提出了整车敲击评价模型。蔡龙生对变速器进行了振动噪声试验，得到了一些齿轮敲击现象的特征，从而能定性的判断出是否发生了齿轮敲击现象。综上所述，学者们在变速器敲击噪声评价上取得了一定成果。然而这些评价方法大多都是针对车内的敲击噪声进行评价，目前针对敲击台架噪声评价的研究相对较少。基于此,运用考虑了人耳
4、听觉感知特性的心理声学理论，本文在借鉴国内外研究的基础上，首先进行了变速器敲击噪声台架试验，采集到了台架试验噪声样本。运用等级评分法对噪声样本进行主观评价试验。其次，计算了Al指数、抖动度、随时间响度、粗糙度、尖锐度、SlL-4音调度等心理声学客观指标和平均声压级、A计权声压级。利用相关分析阐述了不同心理声学参数与主观评价结果的关联性。最后通过多元回归分析，建立了变速器台架试验敲击噪声评价模型。1敲击噪声主、客观评价1.1 噪声样本本次试验在半消声室内进行，试验台架为AVL公司开发的高动态特性台架,由一个驱动电机、两个加载电机构成，其中，驱动电机布置于半消声室内部，由隔音罩包围。整个台架动态性
5、能良好，可以实现输入转速波动，并且波动量大小连续可调。台架构造如图1所示。图1台架结构示意图试验对象为在整车试验中出现了敲击现象的某型变速器，该变速器搭载四缸发动机，因此在台架上模拟其2阶输出波动激励。采用LMS数据采集系统对变速器近场噪声进行实时采集,3个G.R.A.S麦克风分别布置于距变速器包络面10Cm处的变速器上方、前方、后方。试验工况为各档位下，输入转速分别在600r/min、8007min、IoOOrmin、1200rmin基础上连续动态波动。其中挂三挡、输入转速600r/min、转速波动60秒内从0r/min波动到80r/min工况采集到的变速器近场噪声colormap图如图2所

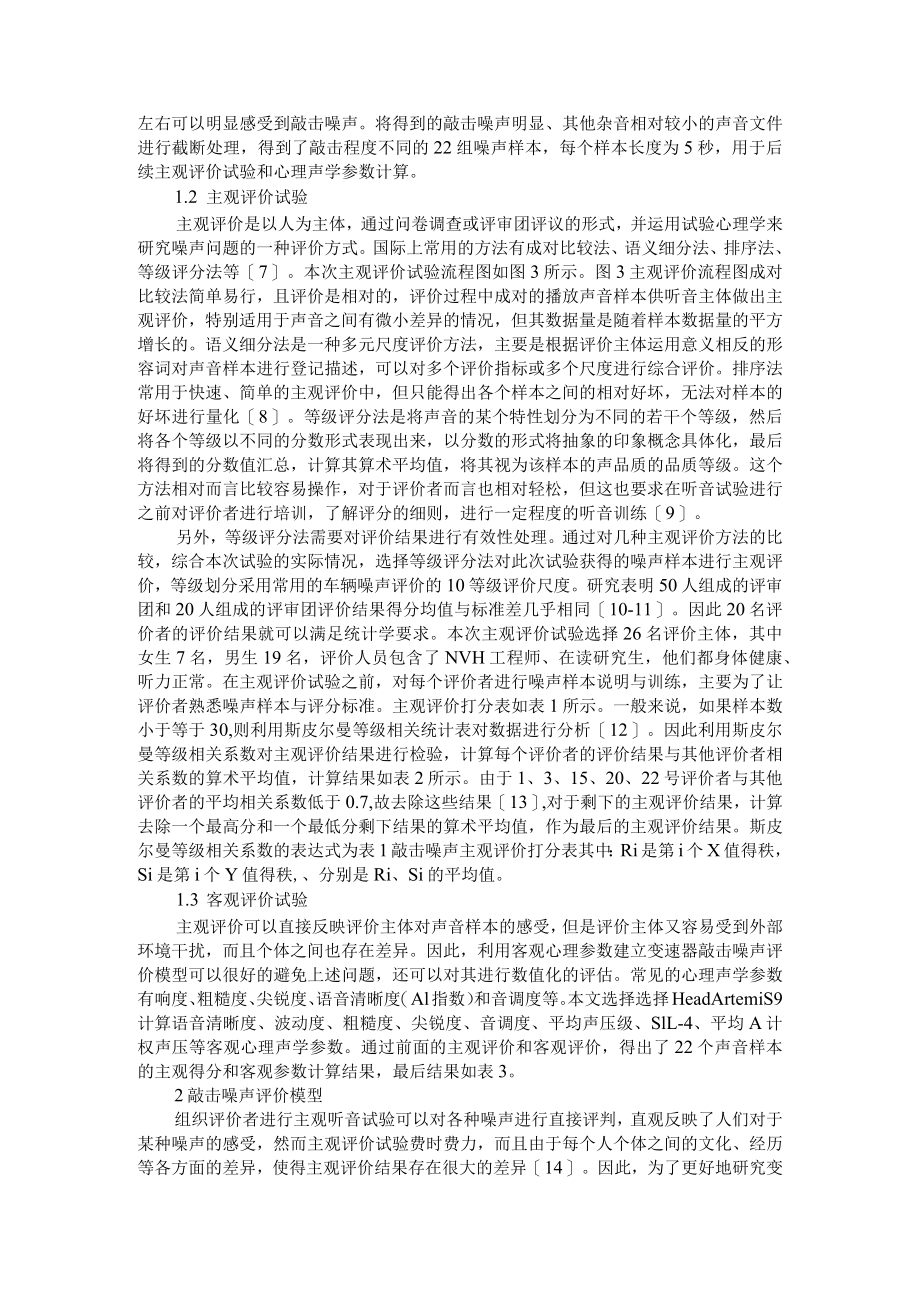

6、示。图2变速器近场噪声CoIOrmaP图主观听音发现在23秒左右可以明显感受到敲击噪声。将得到的敲击噪声明显、其他杂音相对较小的声音文件进行截断处理，得到了敲击程度不同的22组噪声样本，每个样本长度为5秒，用于后续主观评价试验和心理声学参数计算。1.2 主观评价试验主观评价是以人为主体，通过问卷调查或评审团评议的形式，并运用试验心理学来研究噪声问题的一种评价方式。国际上常用的方法有成对比较法、语义细分法、排序法、等级评分法等7。本次主观评价试验流程图如图3所示。图3主观评价流程图成对比较法简单易行，且评价是相对的，评价过程中成对的播放声音样本供听音主体做出主观评价，特别适用于声音之间有微小差异
7、的情况，但其数据量是随着样本数据量的平方增长的。语义细分法是一种多元尺度评价方法，主要是根据评价主体运用意义相反的形容词对声音样本进行登记描述，可以对多个评价指标或多个尺度进行综合评价。排序法常用于快速、简单的主观评价中，但只能得出各个样本之间的相对好坏，无法对样本的好坏进行量化8。等级评分法是将声音的某个特性划分为不同的若干个等级，然后将各个等级以不同的分数形式表现出来，以分数的形式将抽象的印象概念具体化，最后将得到的分数值汇总，计算其算术平均值，将其视为该样本的声品质的品质等级。这个方法相对而言比较容易操作，对于评价者而言也相对轻松，但这也要求在听音试验进行之前对评价者进行培训，了解评分的
8、细则，进行一定程度的听音训练9。另外，等级评分法需要对评价结果进行有效性处理。通过对几种主观评价方法的比较，综合本次试验的实际情况，选择等级评分法对此次试验获得的噪声样本进行主观评价，等级划分采用常用的车辆噪声评价的10等级评价尺度。研究表明50人组成的评审团和20人组成的评审团评价结果得分均值与标准差几乎相同10-11。因此20名评价者的评价结果就可以满足统计学要求。本次主观评价试验选择26名评价主体，其中女生7名，男生19名，评价人员包含了NVH工程师、在读研究生，他们都身体健康、听力正常。在主观评价试验之前，对每个评价者进行噪声样本说明与训练，主要为了让评价者熟悉噪声样本与评分标准。主观
9、评价打分表如表1所示。一般来说，如果样本数小于等于30,则利用斯皮尔曼等级相关统计表对数据进行分析12。因此利用斯皮尔曼等级相关系数对主观评价结果进行检验，计算每个评价者的评价结果与其他评价者相关系数的算术平均值，计算结果如表2所示。由于1、3、15、20、22号评价者与其他评价者的平均相关系数低于0.7,故去除这些结果13,对于剩下的主观评价结果，计算去除一个最高分和一个最低分剩下结果的算术平均值，作为最后的主观评价结果。斯皮尔曼等级相关系数的表达式为表1敲击噪声主观评价打分表其中：Ri是第i个X值得秩，Si是第i个Y值得秩,、分别是Ri、Si的平均值。1.3 客观评价试验主观评价可以直接反
10、映评价主体对声音样本的感受，但是评价主体又容易受到外部环境干扰，而且个体之间也存在差异。因此，利用客观心理参数建立变速器敲击噪声评价模型可以很好的避免上述问题，还可以对其进行数值化的评估。常见的心理声学参数有响度、粗糙度、尖锐度、语音清晰度（Al指数）和音调度等。本文选择选择HeadArtemiS9计算语音清晰度、波动度、粗糙度、尖锐度、音调度、平均声压级、SlL-4、平均A计权声压等客观心理声学参数。通过前面的主观评价和客观评价，得出了22个声音样本的主观得分和客观参数计算结果，最后结果如表3。2敲击噪声评价模型组织评价者进行主观听音试验可以对各种噪声进行直接评判，直观反映了人们对于某种噪声

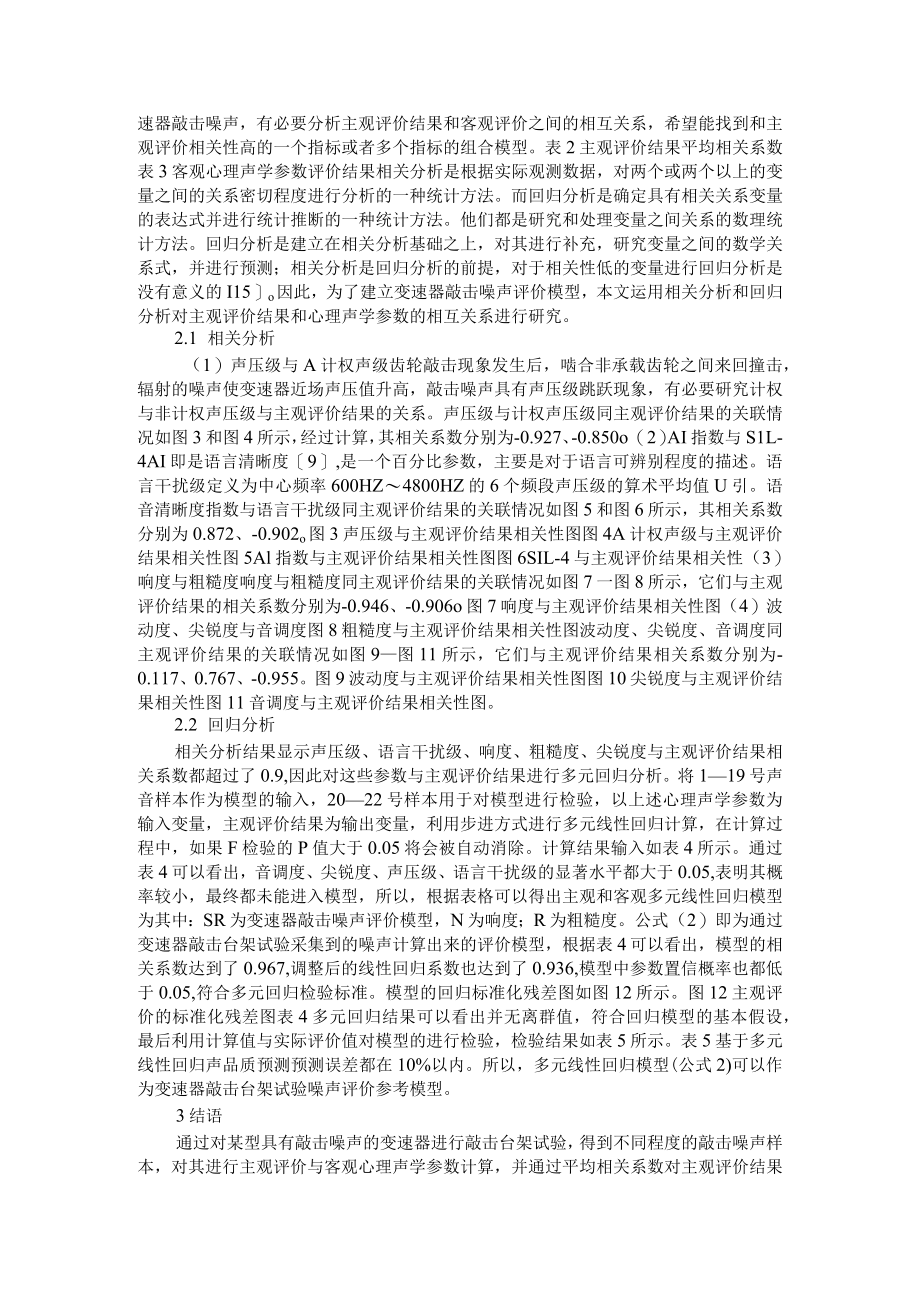

11、的感受，然而主观评价试验费时费力，而且由于每个人个体之间的文化、经历等各方面的差异，使得主观评价结果存在很大的差异14。因此，为了更好地研究变速器敲击噪声，有必要分析主观评价结果和客观评价之间的相互关系，希望能找到和主观评价相关性高的一个指标或者多个指标的组合模型。表2主观评价结果平均相关系数表3客观心理声学参数评价结果相关分析是根据实际观测数据，对两个或两个以上的变量之间的关系密切程度进行分析的一种统计方法。而回归分析是确定具有相关关系变量的表达式并进行统计推断的一种统计方法。他们都是研究和处理变量之间关系的数理统计方法。回归分析是建立在相关分析基础之上，对其进行补充，研究变量之间的数学关系
12、式，并进行预测；相关分析是回归分析的前提，对于相关性低的变量进行回归分析是没有意义的I15o因此，为了建立变速器敲击噪声评价模型，本文运用相关分析和回归分析对主观评价结果和心理声学参数的相互关系进行研究。2.1 相关分析（1）声压级与A计权声级齿轮敲击现象发生后，啮合非承载齿轮之间来回撞击，辐射的噪声使变速器近场声压值升高，敲击噪声具有声压级跳跃现象，有必要研究计权与非计权声压级与主观评价结果的关系。声压级与计权声压级同主观评价结果的关联情况如图3和图4所示，经过计算，其相关系数分别为-0.927、-0.850o（2）AI指数与S1L-4AI即是语言清晰度9,是一个百分比参数，主要是对于语言可
13、辨别程度的描述。语言干扰级定义为中心频率600HZ4800HZ的6个频段声压级的算术平均值U引。语音清晰度指数与语言干扰级同主观评价结果的关联情况如图5和图6所示，其相关系数分别为0.872、-0.902o图3声压级与主观评价结果相关性图图4A计权声级与主观评价结果相关性图5Al指数与主观评价结果相关性图图6SIL-4与主观评价结果相关性（3）响度与粗糙度响度与粗糙度同主观评价结果的关联情况如图7一图8所示，它们与主观评价结果的相关系数分别为-0.946、-0.906o图7响度与主观评价结果相关性图（4）波动度、尖锐度与音调度图8粗糙度与主观评价结果相关性图波动度、尖锐度、音调度同主观评价结果
14、的关联情况如图9图11所示，它们与主观评价结果相关系数分别为-0.117、0.767、-0.955。图9波动度与主观评价结果相关性图图10尖锐度与主观评价结果相关性图11音调度与主观评价结果相关性图。2.2 回归分析相关分析结果显示声压级、语言干扰级、响度、粗糙度、尖锐度与主观评价结果相关系数都超过了0.9,因此对这些参数与主观评价结果进行多元回归分析。将119号声音样本作为模型的输入，2022号样本用于对模型进行检验，以上述心理声学参数为输入变量，主观评价结果为输出变量，利用步进方式进行多元线性回归计算，在计算过程中，如果F检验的P值大于0.05将会被自动消除。计算结果输入如表4所示。通过表
15、4可以看出，音调度、尖锐度、声压级、语言干扰级的显著水平都大于0.05,表明其概率较小，最终都未能进入模型，所以，根据表格可以得出主观和客观多元线性回归模型为其中：SR为变速器敲击噪声评价模型，N为响度；R为粗糙度。公式（2）即为通过变速器敲击台架试验采集到的噪声计算出来的评价模型，根据表4可以看出，模型的相关系数达到了0.967,调整后的线性回归系数也达到了0.936,模型中参数置信概率也都低于0.05,符合多元回归检验标准。模型的回归标准化残差图如图12所示。图12主观评价的标准化残差图表4多元回归结果可以看出并无离群值，符合回归模型的基本假设，最后利用计算值与实际评价值对模型的进行检验，
16、检验结果如表5所示。表5基于多元线性回归声品质预测预测误差都在10%以内。所以，多元线性回归模型(公式2)可以作为变速器敲击台架试验噪声评价参考模型。3结语通过对某型具有敲击噪声的变速器进行敲击台架试验，得到不同程度的敲击噪声样本，对其进行主观评价与客观心理声学参数计算，并通过平均相关系数对主观评价结果进行检验，去掉了几组相关系数差的数据，然后对主、客观评价结果进行相关性分析，得到了如下结论：相关分析可以看出，对于变速器敲击台架噪声，声压级、语言干扰级、响度、粗糙度、尖锐度与主观评价结果相关性都超过了0.9,其中尖锐度与主观评价结果的关联度达到了0.955o运用多元线性回归分析，建立了变速器台架试验敲击噪声评价模型，并对模型进行了显著性检验和标准化残差分析，为变速器敲击噪声评价提供了参考。变速器啸叫噪声分析与改善变速器啸叫由振动源和振动传递路径综合作用产生。传递动力的啮合齿轮为主要振动源，啮合齿轮受到静传动误差的激励产生振动，振
