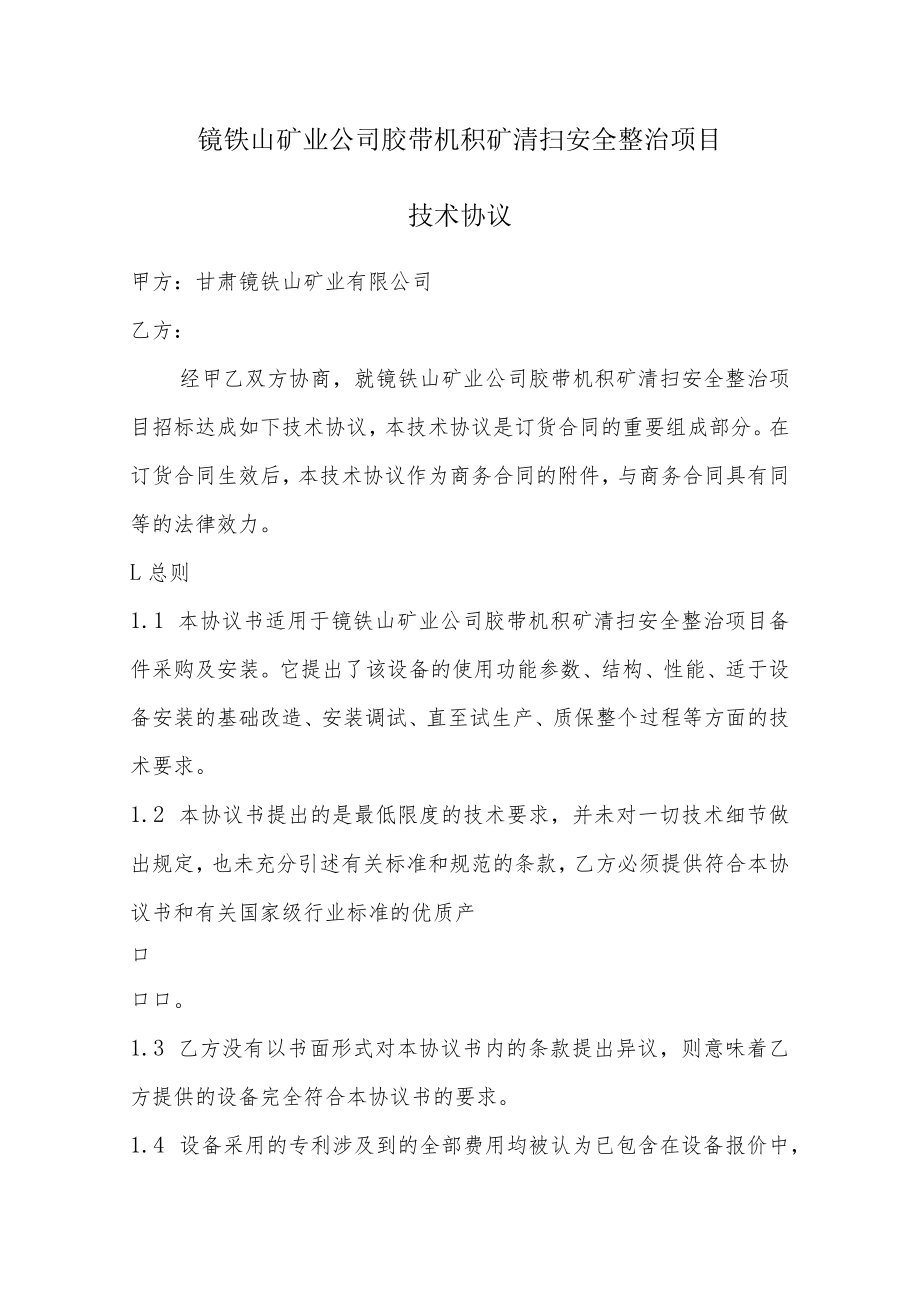

1、镜铁山矿业公司胶带机积矿清扫安全整治项目技术协议甲方：甘肃镜铁山矿业有限公司乙方：经甲乙双方协商，就镜铁山矿业公司胶带机积矿清扫安全整治项目招标达成如下技术协议，本技术协议是订货合同的重要组成部分。在订货合同生效后，本技术协议作为商务合同的附件，与商务合同具有同等的法律效力。L总则1.1 本协议书适用于镜铁山矿业公司胶带机积矿清扫安全整治项目备件采购及安装。它提出了该设备的使用功能参数、结构、性能、适于设备安装的基础改造、安装调试、直至试生产、质保整个过程等方面的技术要求。1.2 本协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条款，乙方必须提供符合

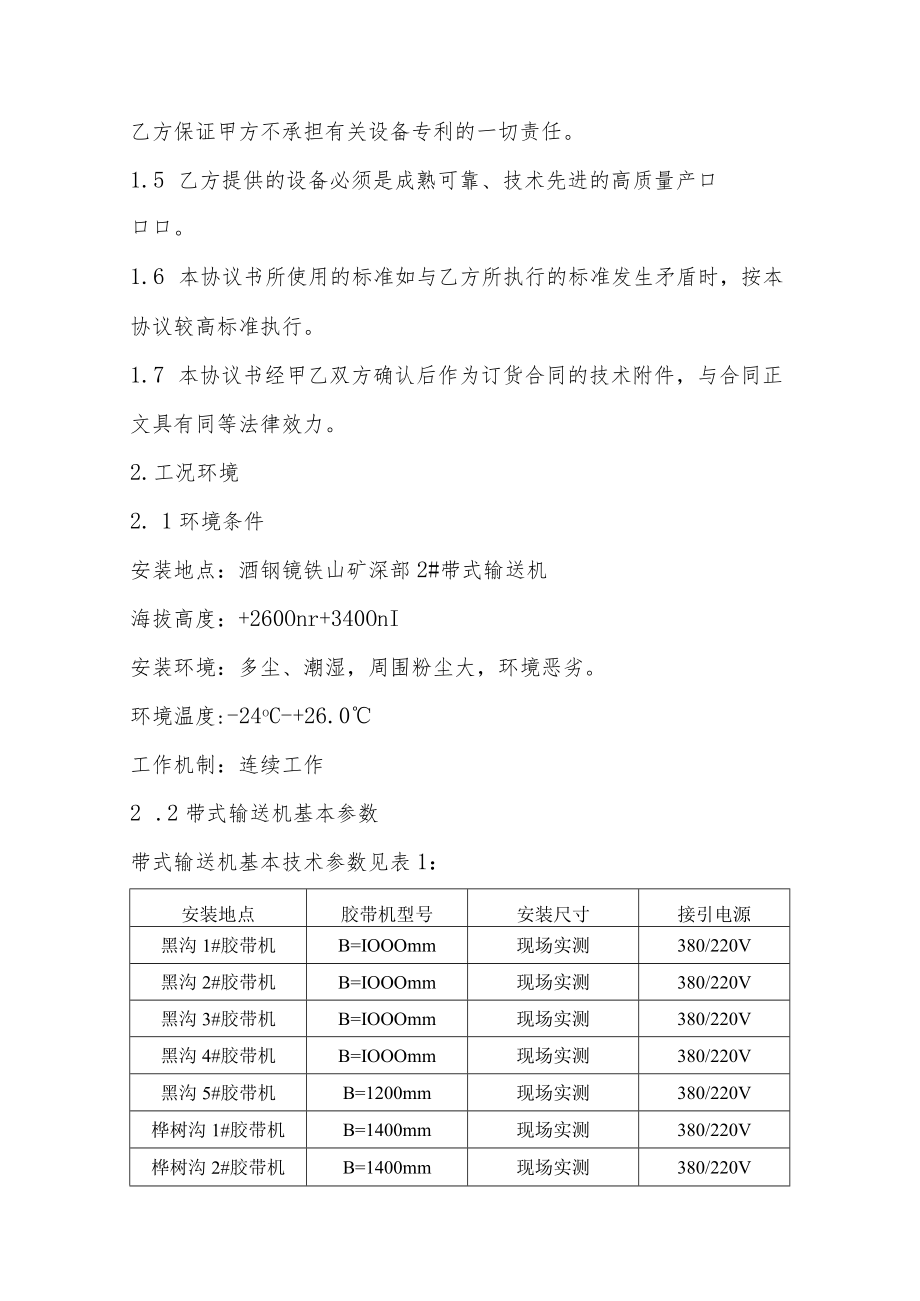

2、本协议书和有关国家级行业标准的优质产口口口。1.3 乙方没有以书面形式对本协议书内的条款提出异议，则意味着乙方提供的设备完全符合本协议书的要求。1.4 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，乙方保证甲方不承担有关设备专利的一切责任。1.5 乙方提供的设备必须是成熟可靠、技术先进的高质量产口口口。1.6 本协议书所使用的标准如与乙方所执行的标准发生矛盾时，按本协议较高标准执行。1.7 本协议书经甲乙双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。2.工况环境2. 1环境条件安装地点：酒钢镜铁山矿深部2#带式输送机海拔高度：+260Onr+340OnI安装环境：多
3、尘、潮湿，周围粉尘大，环境恶劣。环境温度:-24oC-+26.0工作机制：连续工作2 .2带式输送机基本参数带式输送机基本技术参数见表1：安装地点胶带机型号安装尺寸接引电源黑沟1#胶带机B=IOOOmm现场实测380/220V黑沟2#胶带机B=IOOOmm现场实测380/220V黑沟3#胶带机B=IOOOmm现场实测380/220V黑沟4#胶带机B=IOOOmm现场实测380/220V黑沟5#胶带机B=1200mm现场实测380/220V桦树沟1#胶带机B=1400mm现场实测380/220V桦树沟2#胶带机B=1400mm现场实测380/220V桦树沟3#胶带机B=1400mm现场实测380

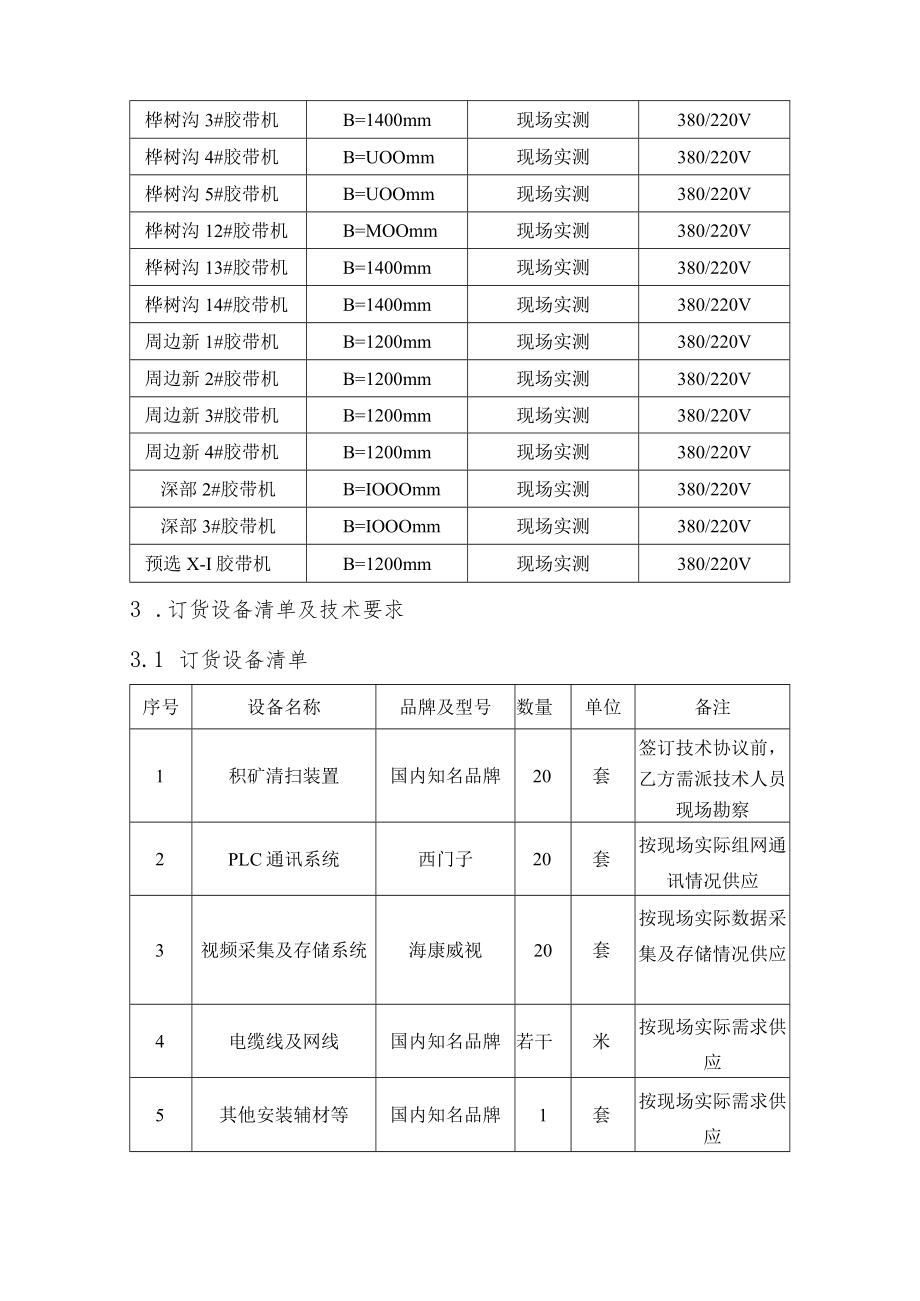

4、/220V桦树沟4#胶带机B=UOOmm现场实测380/220V桦树沟5#胶带机B=UOOmm现场实测380/220V桦树沟12#胶带机B=MOOmm现场实测380/220V桦树沟13#胶带机B=1400mm现场实测380/220V桦树沟14#胶带机B=1400mm现场实测380/220V周边新1#胶带机B=1200mm现场实测380/220V周边新2#胶带机B=1200mm现场实测380/220V周边新3#胶带机B=1200mm现场实测380/220V周边新4#胶带机B=1200mm现场实测380/220V深部2#胶带机B=IOOOmm现场实测380/220V深部3#胶带机B=IOOOmm现
5、场实测380/220V预选X-I胶带机B=1200mm现场实测380/220V3 .订货设备清单及技术要求3.1 订货设备清单序号设备名称品牌及型号数量单位备注1积矿清扫装置国内知名品牌20套签订技术协议前，乙方需派技术人员现场勘察2PLC通讯系统西门子20套按现场实际组网通讯情况供应3视频采集及存储系统海康威视20套按现场实际数据采集及存储情况供应4电缆线及网线国内知名品牌若干米按现场实际需求供应5其他安装辅材等国内知名品牌1套按现场实际需求供应3. 2主要技术要求3.2. 1积矿清扫装置积矿清扫装置的设计、制造应考虑到可靠性、实用性、安全性和经济性四大因素，并实现最优化的设计、制造。输送量
6、:1-5T/H运行机制：可设定时运行或人工手动控制清扫执行装置材料：高分子聚氨酯材质或合金耐磨板装置运行高度：300mm运行轨道长度：需现场根据工况环境实测基础框架及滑轨：采用GB/T11263T998国标材质轴承座：采用材料为ZG35整体铸钢经精加工而成驱动部：电机、减速器采用紧凑结构型，使用国内知名品牌产品，电控系统欠压、过载、短路、过流、过热保护齐全。控制部：电控柜、电缆线、网线、其他辅助材料采用国内知名品牌，摄像头、储存器采用海康威视，PLC控制系统采用西门子品牌安全设施：设备运转部位全面防护，达到人机分离环保能源：乙方提供的设备、电机等必须符合国家安全环保要求，严禁配置国家明令淘汰的
7、耗能电机。3.2.2引用标准、规范应遵循的主要现行业设计和制造标准：按中华人民共和国国家标准及相应的全国性行业标准或国际通用标准进行设计制造，优选国标ISO标准接轨的国家标准和通用技术标准。适用标准包括但不仅限于以下清单所列标准。MT/T105-93矿用刮板输送机型式与参数GB/T700-88碳素结构钢JB/ZQ4288合金结构钢JB/ZQ4000.5-86铸件通用条件GB1800-1804公差与配合GB1096-1099键GB3852联轴器和键槽形式及尺寸GB272滚动轴承的代号GB307滚动轴承的公差与配合GB3092火焰切割面质量技术要求Q/ZB75机械加工通用技术条件GB/T13384
8、-92机电产品包装通用技术条件Q/ZB76装配通用技术条件GB191包装、储运图示标志GB755-2008旋转电动机定额和性能GB/T997-2008号）旋转电动机结构及安装形式（IM代GB1971-2006电动机线端标志与旋转方向GB/T4942.1-2006代号）旋转电动机整体结构的防护等级（IPGB10068-2008轴中心高为56mm及以上电动机的机械振动振动的测量，评定及限值GB/T1032-2012三相异步电动机试验方法GB186132020中小型三相异步电动机能效限定值及能效等级标准中二级能效4,设备安装、调试及功能目标4.1 设备安装、调试1 .1.1乙方在签订技术协议前需派身
9、体健康、经验丰富、业务能力超强的技术人员自费亲临现场，对安装设备的工况环境实地勘测。4 .L2此工程为交钥匙项目，乙方负责设备的安装、调试工作，期间产生的食宿、人工、工器具、电费及其他费用全部由乙方承担，甲方只协调安装时间。4.L3试车合格后试运行一个月以上后进行交工验收，乙方工程技术人员需免费对甲方人员进行培训，确保操作人员熟练掌握设备的正常操作运行。4. 2功能目标4. 2.1乙方所提供镜铁山矿桦树沟矿区15台胶带运输机，黑沟矿区5台胶带运输机积矿清扫装置在满足安装尺寸、工艺要求的前提下，可以将胶带机下方堆积的积渣和存水清理干净。4.2.2 实现自动、手动控制自动控制，需匹配胶带运输机运行
10、状态及现场堆积矿渣和存水情况，按照现场实际情况设计运行程序，当条件达到设定值时自动开启积矿自动清扫装置并自动报送监控中心，积矿清理完成后，自动关闭积矿自动清扫装置，过程中不能影响现有设备运行，不能对现有运行设备造成干扰等。手动控制，在积矿自动清扫装置机旁增加手动操作模式，可以实现就地控制积矿自动清扫装置作业。远程控制，监控中心可以远程开启积矿自动清扫装置作业，以满足现场各种复杂的作业环境。各种作业模式需要实现互锁，并对这几个优先级别进行编程和互锁，即每次只有一个优先级别的设备可进行操作，当该设备操作时，其他两套设备无法操作。可避免信号无法和指令混乱的现象发生，具体逻辑如下：手动控制-远程控制-
11、自动控制。4.2.3 作业过程全程监控实现积矿自动清扫装置作业过程可全程监控并可回溯全部作业过程，所有视频文件存储时间不小于7*24小时。4.2.4 安全装置所有电气保护装置齐全、灵敏可靠，安装配套安全防护装置。对积矿及存水清扫装置运行范围安装配套符合标准的安全防护网、栏杆等，确保人员安全。5.随机资料5.1 积矿清扫装置供货资料：积矿清扫装置使用说明书（含产品合格证、工业产品生产许可证、产品外形尺寸图、产品地基图、设备重量、产品出厂检验报告，设备的所有的润滑位置及说明书，包括润滑剂的类型细节。5.2 电机供货资料：产品合格证、产品外形尺寸图、产品使用说明书、矿用安全标志证书、防爆合格证书。5
12、.3 合同生效后一星期内，乙方须提供下列资料：5.3 .1设备安装图5.3.2 设备基础设计要求的有关资料。5.3.3 积矿清扫装置型号、设备样本、外形尺寸图纸和安装基础图纸（等比例的DWG版）。5.4 乙方提供技术协议中说有设备产品合格证、产品外形尺寸图、产品使用说明书、维修说明书等。5.5乙方提供设备检修质量标准及零部件更换技术标准。5.6零部件手册，外购零部件必须注明生产厂家，准确规范的规格型号易损件必须有零件加工图纸。6.售后及质量保证6.1乙方全程负责安装、调试，并免费培训操作、维护人员。在规定的质量保证期限内，如因产品设计、工艺或材料的缺陷而造成的任何损坏和故障保证在收到甲方通知后
13、2小时内做出答复，36小时之内赶到现场解决问题，做到问题不解决,服务工作不停止。6 .2质量保证期除特殊规定条款外，质量保证期为积矿清扫装置通过最终验收起12个月，在质保期以外保证对售出的设备长期提供及时的、优质的技术服务，且售后技术服务为终身免费，保证在36小时内到达买方现场进行维修及技术指导。7 .交货地点及开机7.1 乙方完全负责运输将设备运至甲方指定的位置嘉峪关市镜铁山矿区设备库房（距嘉峪关市125公里），再进行验收交接工作。7.2 乙方在矿山设备到货后接到甲方通知后派技术人员及施工人员到现场安装，并进行试车调试。7.3 乙方在商务合同签订后3个月内交货。4 .协议数量及性质本协议一式三份，甲方执二份、乙方一份，每份均有同等法律效力。5 .约定本协议未尽事宜由甲、乙双方协商解决。甲方：甘肃镜铁山矿业有限公司乙方:甲方（盖章）：甲方代表（签字）：年月日乙方（盖章）：乙方代表（签字）:年月日
