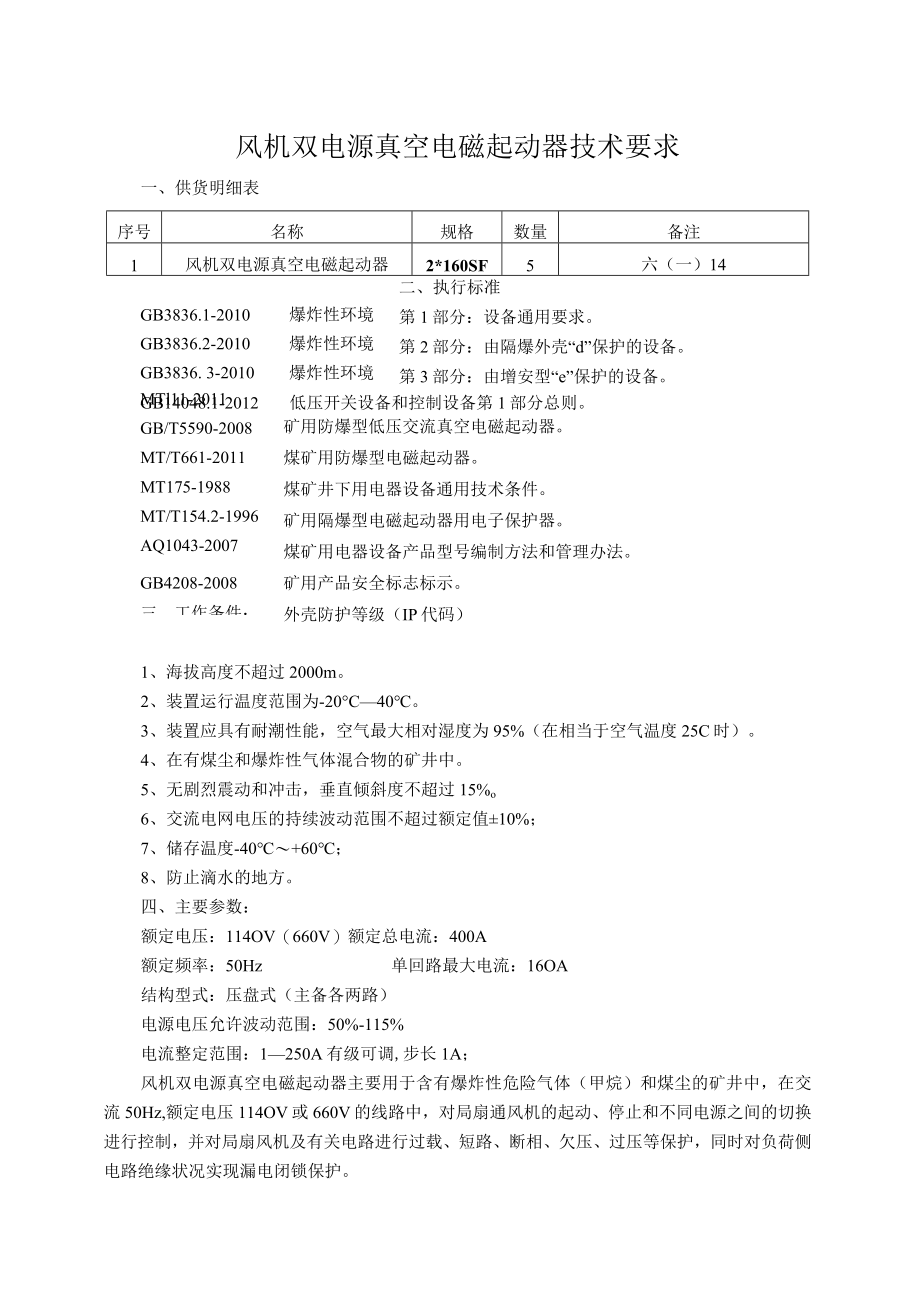

风机双电源真空电磁起动器技术要求.docx_第1页
第1页 / 共3页

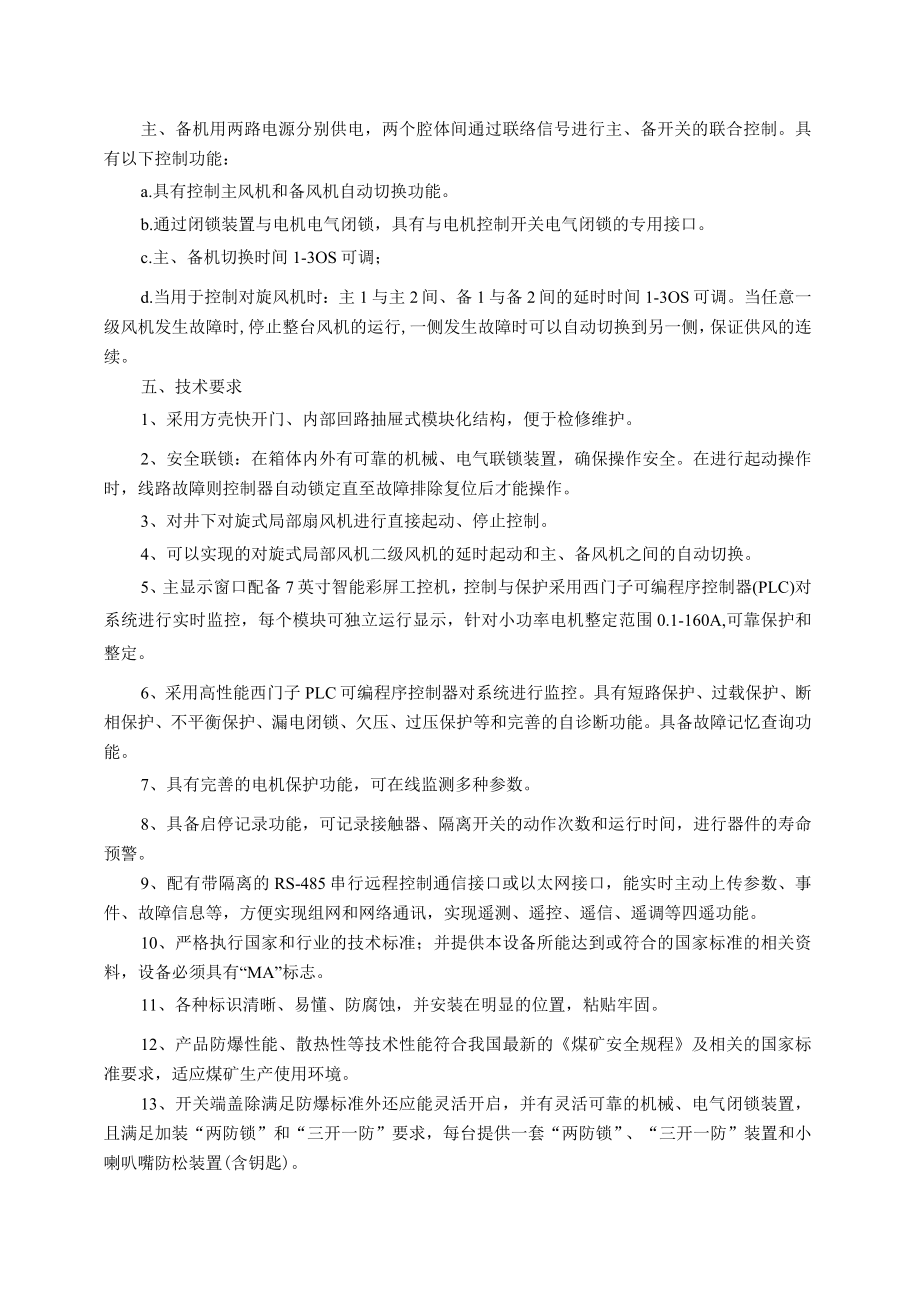

风机双电源真空电磁起动器技术要求.docx_第2页
第2页 / 共3页

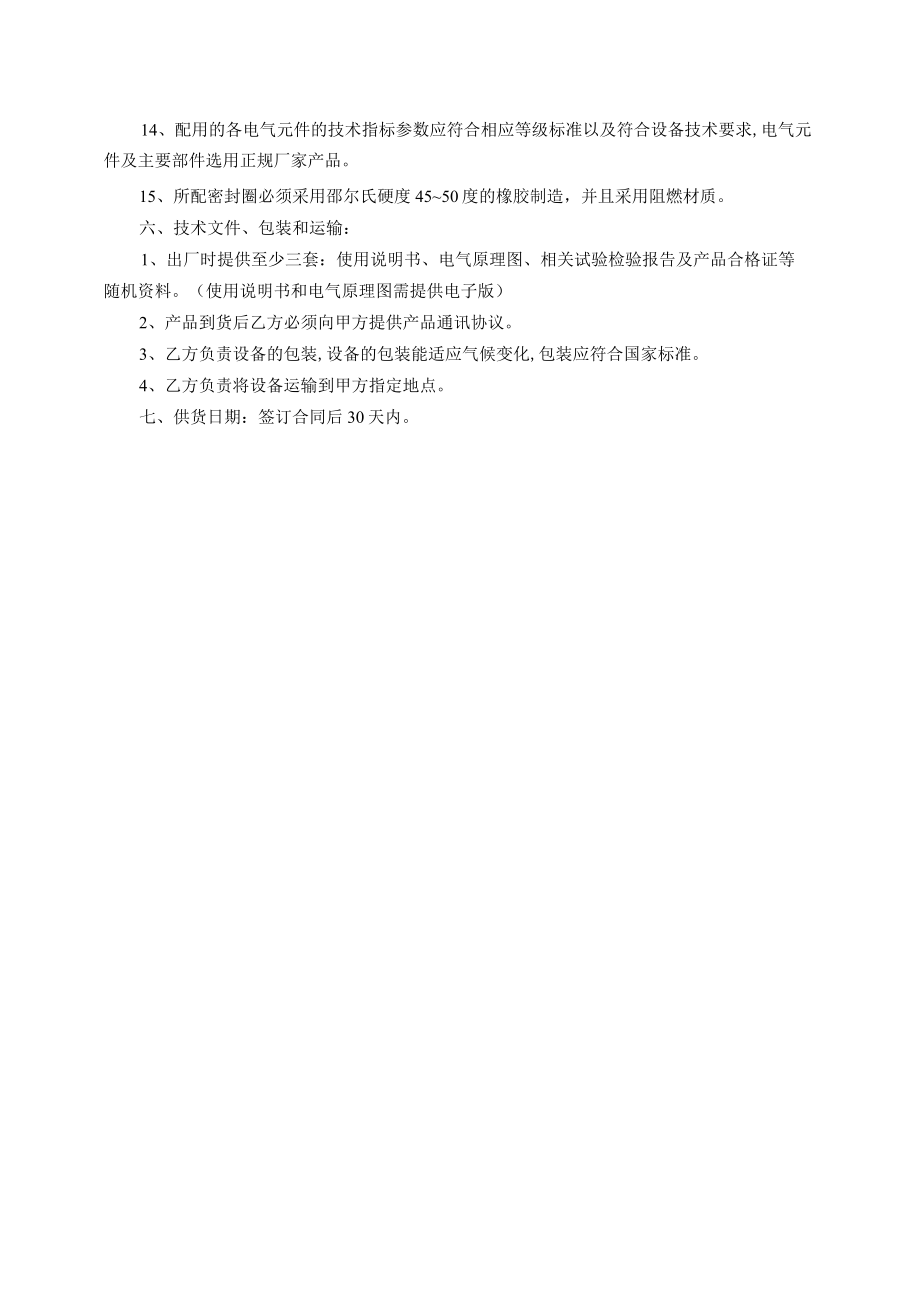

风机双电源真空电磁起动器技术要求.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《风机双电源真空电磁起动器技术要求.docx》由会员分享,可在线阅读,更多相关《风机双电源真空电磁起动器技术要求.docx(3页珍藏版)》请在第壹文秘上搜索。

1、GB3836.1-2010GB3836.2-2010GB3836. 3-2010爆炸性环境爆炸性环境爆炸性环境GB14048.1-2012低压开关设备和控制设备第1部分总则。风机双电源真空电磁起动器技术要求一、供货明细表序号名称规格数量备注1风机双电源真空电磁起动器2*160SF5六(一)14二、执行标准第1部分:设备通用要求。第2部分:由隔爆外壳“d”保护的设备。第3部分:由增安型“e”保护的设备。MTl11-2011GB/T5590-2008MT/T661-2011MT175-1988MT/T154.2-1996AQ1043-2007GB4208-2008 三、工作条件:矿用防爆型低压交流

2、真空电磁起动器。煤矿用防爆型电磁起动器。煤矿井下用电器设备通用技术条件。矿用隔爆型电磁起动器用电子保护器。煤矿用电器设备产品型号编制方法和管理办法。矿用产品安全标志标示。外壳防护等级(IP代码)1、海拔高度不超过2000m。2、装置运行温度范围为-20C40。3、装置应具有耐潮性能,空气最大相对湿度为95%(在相当于空气温度25C时)。4、在有煤尘和爆炸性气体混合物的矿井中。5、无剧烈震动和冲击,垂直倾斜度不超过15%o6、交流电网电压的持续波动范围不超过额定值10%;7、储存温度-40+60;8、防止滴水的地方。四、主要参数:额定电压:114OV(660V)额定总电流:400A额定频率:50

3、Hz单回路最大电流:16OA结构型式:压盘式(主备各两路)电源电压允许波动范围:50%-115%电流整定范围:1250A有级可调,步长1A;风机双电源真空电磁起动器主要用于含有爆炸性危险气体(甲烷)和煤尘的矿井中,在交流50Hz,额定电压114OV或660V的线路中,对局扇通风机的起动、停止和不同电源之间的切换进行控制,并对局扇风机及有关电路进行过载、短路、断相、欠压、过压等保护,同时对负荷侧电路绝缘状况实现漏电闭锁保护。主、备机用两路电源分别供电,两个腔体间通过联络信号进行主、备开关的联合控制。具有以下控制功能:a.具有控制主风机和备风机自动切换功能。b.通过闭锁装置与电机电气闭锁,具有与电

4、机控制开关电气闭锁的专用接口。c.主、备机切换时间1-3OS可调;d.当用于控制对旋风机时:主1与主2间、备1与备2间的延时时间1-3OS可调。当任意一级风机发生故障时,停止整台风机的运行,一侧发生故障时可以自动切换到另一侧,保证供风的连续。五、技术要求1、采用方壳快开门、内部回路抽屉式模块化结构,便于检修维护。2、安全联锁:在箱体内外有可靠的机械、电气联锁装置,确保操作安全。在进行起动操作时,线路故障则控制器自动锁定直至故障排除复位后才能操作。3、对井下对旋式局部扇风机进行直接起动、停止控制。4、可以实现的对旋式局部风机二级风机的延时起动和主、备风机之间的自动切换。5、主显示窗口配备7英寸智

5、能彩屏工控机,控制与保护采用西门子可编程序控制器(PLC)对系统进行实时监控,每个模块可独立运行显示,针对小功率电机整定范围0.1-160A,可靠保护和整定。6、采用高性能西门子PLC可编程序控制器对系统进行监控。具有短路保护、过载保护、断相保护、不平衡保护、漏电闭锁、欠压、过压保护等和完善的自诊断功能。具备故障记忆查询功能。7、具有完善的电机保护功能,可在线监测多种参数。8、具备启停记录功能,可记录接触器、隔离开关的动作次数和运行时间,进行器件的寿命预警。9、配有带隔离的RS-485串行远程控制通信接口或以太网接口,能实时主动上传参数、事件、故障信息等,方便实现组网和网络通讯,实现遥测、遥控

6、、遥信、遥调等四遥功能。10、严格执行国家和行业的技术标准;并提供本设备所能达到或符合的国家标准的相关资料,设备必须具有“MA”标志。11、各种标识清晰、易懂、防腐蚀,并安装在明显的位置,粘贴牢固。12、产品防爆性能、散热性等技术性能符合我国最新的煤矿安全规程及相关的国家标准要求,适应煤矿生产使用环境。13、开关端盖除满足防爆标准外还应能灵活开启,并有灵活可靠的机械、电气闭锁装置,且满足加装“两防锁”和“三开一防”要求,每台提供一套“两防锁”、“三开一防”装置和小喇叭嘴防松装置(含钥匙)。14、配用的各电气元件的技术指标参数应符合相应等级标准以及符合设备技术要求,电气元件及主要部件选用正规厂家产品。15、所配密封圈必须采用邵尔氏硬度4550度的橡胶制造,并且采用阻燃材质。六、技术文件、包装和运输:1、出厂时提供至少三套:使用说明书、电气原理图、相关试验检验报告及产品合格证等随机资料。(使用说明书和电气原理图需提供电子版)2、产品到货后乙方必须向甲方提供产品通讯协议。3、乙方负责设备的包装,设备的包装能适应气候变化,包装应符合国家标准。4、乙方负责将设备运输到甲方指定地点。七、供货日期:签订合同后30天内。
