高聚物快速结构修补料——技术指南.docx

上传人:p** 文档编号:291277 上传时间:2023-04-28 格式:DOCX 页数:5 大小:17.90KB
下载 相关 举报
高聚物快速结构修补料——技术指南.docx_第1页
第1页 / 共5页
高聚物快速结构修补料——技术指南.docx_第2页
第2页 / 共5页
高聚物快速结构修补料——技术指南.docx_第3页
第3页 / 共5页
高聚物快速结构修补料——技术指南.docx_第4页
第4页 / 共5页
高聚物快速结构修补料——技术指南.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《高聚物快速结构修补料——技术指南.docx》由会员分享,可在线阅读,更多相关《高聚物快速结构修补料——技术指南.docx(5页珍藏版)》请在第壹文秘上搜索。

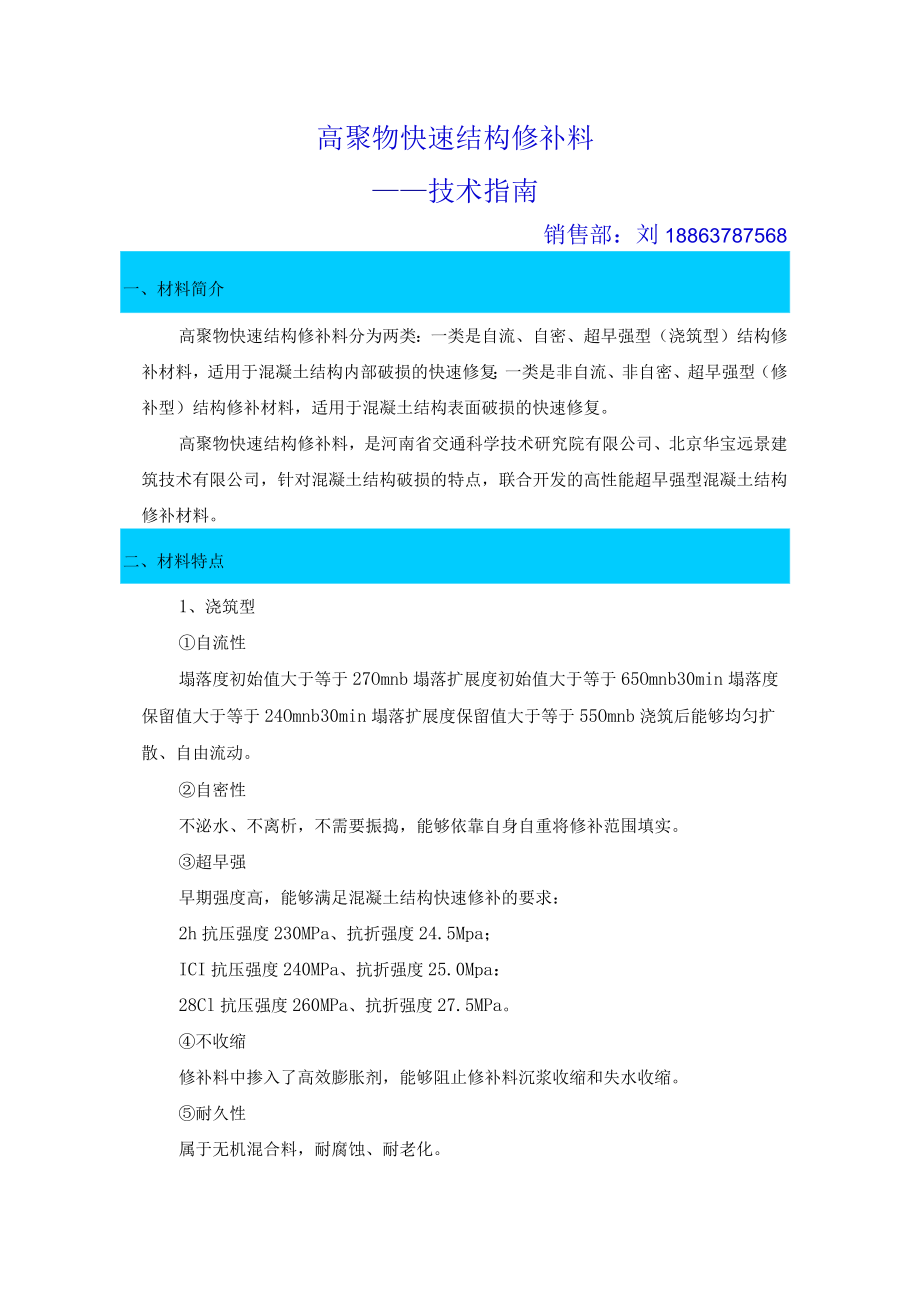

1、高聚物快速结构修补料技术指南销售部:刘18863787568一、材料简介高聚物快速结构修补料分为两类:一类是自流、自密、超早强型(浇筑型)结构修补材料,适用于混凝土结构内部破损的快速修复;一类是非自流、非自密、超早强型(修补型)结构修补材料,适用于混凝土结构表面破损的快速修复。高聚物快速结构修补料,是河南省交通科学技术研究院有限公司、北京华宝远景建筑技术有限公司,针对混凝土结构破损的特点,联合开发的高性能超早强型混凝土结构修补材料。二、材料特点1、浇筑型自流性塌落度初始值大于等于27Omnb塌落扩展度初始值大于等于65Omnb30min塌落度保留值大于等于24Omnb30min塌落扩展度保留值

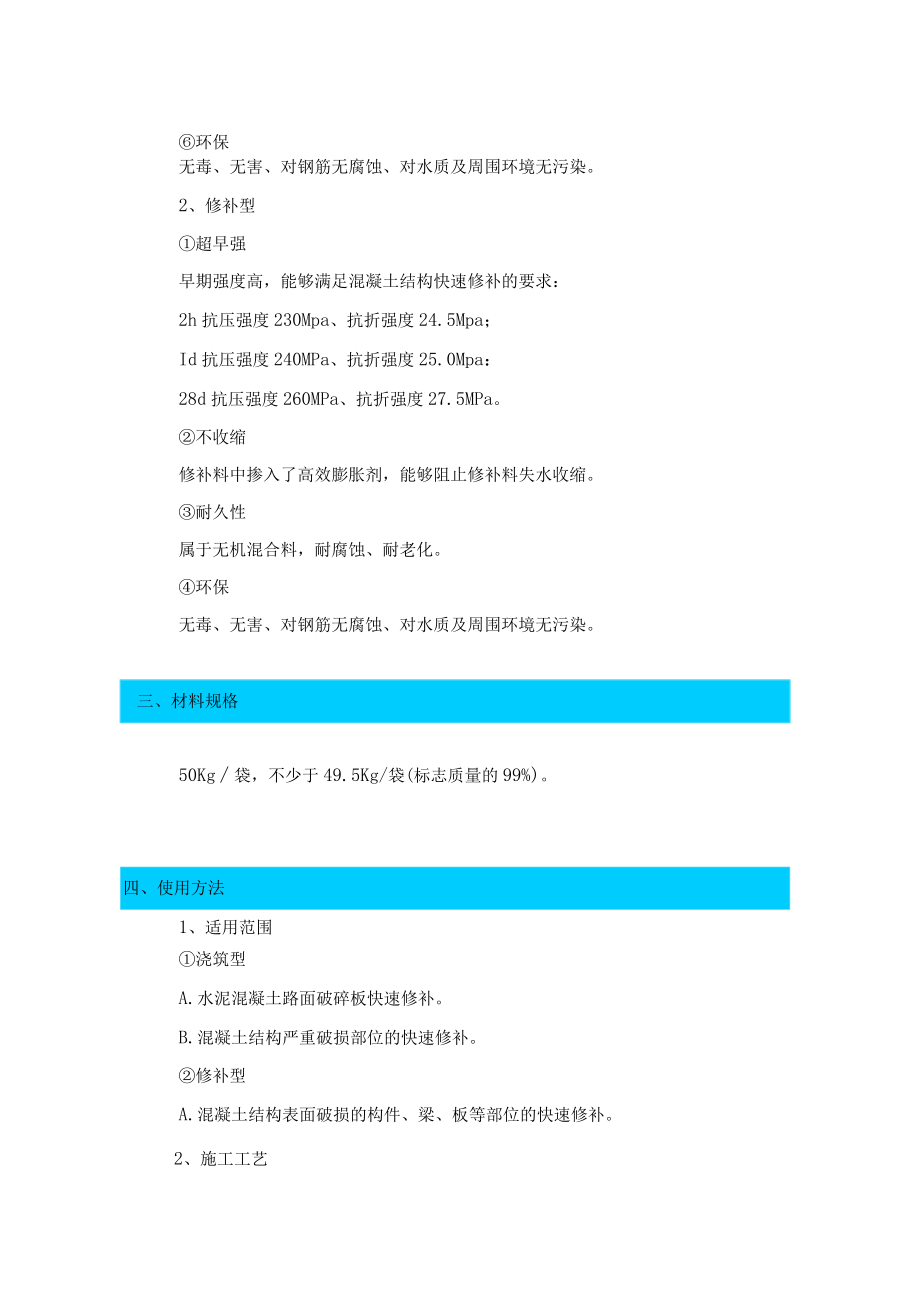

2、大于等于55Omnb浇筑后能够均匀扩散、自由流动。自密性不泌水、不离析,不需要振捣,能够依靠自身自重将修补范围填实。超早强早期强度高,能够满足混凝土结构快速修补的要求:2h抗压强度230MPa、抗折强度24.5Mpa;ICI抗压强度240MPa、抗折强度25.0Mpa:28Cl抗压强度260MPa、抗折强度27.5MPa。不收缩修补料中掺入了高效膨胀剂,能够阻止修补料沉浆收缩和失水收缩。耐久性属于无机混合料,耐腐蚀、耐老化。环保无毒、无害、对钢筋无腐蚀、对水质及周围环境无污染。2、修补型超早强早期强度高,能够满足混凝土结构快速修补的要求:2h抗压强度230Mpa、抗折强度24.5Mpa;Id抗

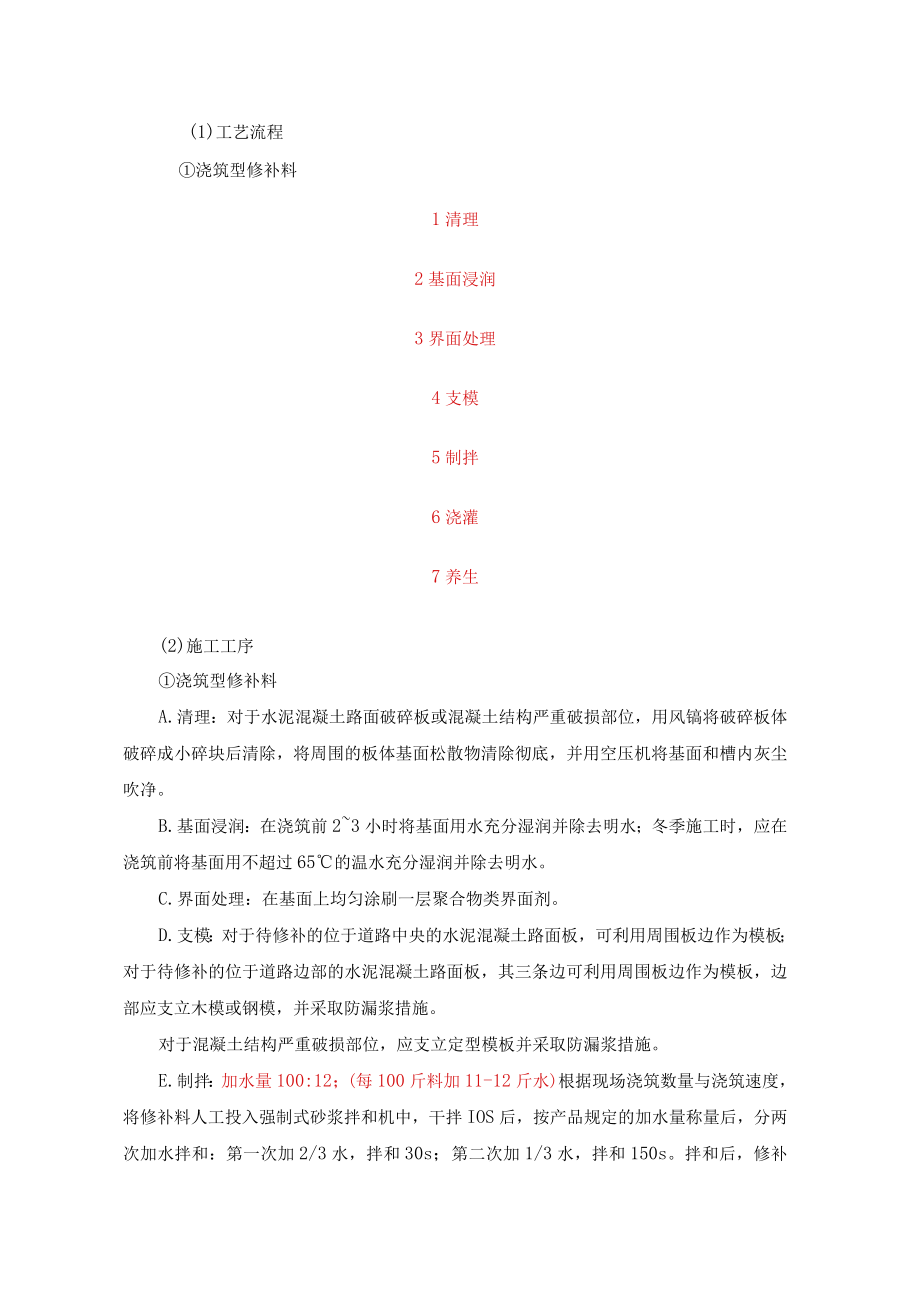

3、压强度240MPa、抗折强度25.0Mpa:28d抗压强度260MPa、抗折强度27.5MPa。不收缩修补料中掺入了高效膨胀剂,能够阻止修补料失水收缩。耐久性属于无机混合料,耐腐蚀、耐老化。环保无毒、无害、对钢筋无腐蚀、对水质及周围环境无污染。三、材料规格50Kg袋,不少于49.5Kg/袋(标志质量的99%)。四、使用方法1、适用范围浇筑型A.水泥混凝土路面破碎板快速修补。B.混凝土结构严重破损部位的快速修补。修补型A.混凝土结构表面破损的构件、梁、板等部位的快速修补。2、施工工艺(1)工艺流程浇筑型修补料1清理2基面浸润3界面处理4支模5制拌6浇灌7养生(2)施工工序浇筑型修补料A.清理:对

4、于水泥混凝土路面破碎板或混凝土结构严重破损部位,用风镐将破碎板体破碎成小碎块后清除,将周围的板体基面松散物清除彻底,并用空压机将基面和槽内灰尘吹净。B.基面浸润:在浇筑前23小时将基面用水充分湿润并除去明水;冬季施工时,应在浇筑前将基面用不超过65的温水充分湿润并除去明水。C.界面处理:在基面上均匀涂刷一层聚合物类界面剂。D.支模:对于待修补的位于道路中央的水泥混凝土路面板,可利用周围板边作为模板;对于待修补的位于道路边部的水泥混凝土路面板,其三条边可利用周围板边作为模板,边部应支立木模或钢模,并采取防漏浆措施。对于混凝土结构严重破损部位,应支立定型模板并采取防漏浆措施。E.制拌:加水量100

5、:12;(每100斤料加11-12斤水)根据现场浇筑数量与浇筑速度,将修补料人工投入强制式砂浆拌和机中,干拌IOS后,按产品规定的加水量称量后,分两次加水拌和:第一次加2/3水,拌和30s;第二次加1/3水,拌和150s。拌和后,修补料应静置23min,待气泡消失后再进行浇筑。冬季施工时,应采用不超过65的温水进行拌和,浇筑温度应在10以上。F.浇筑:用浇筑容器缓慢、匀速浇筑密实,浇筑时应避免空鼓现象。浇筑结束后,将修补料顶面灰刀抹平。每次制拌的修补料,从制拌开始至浇筑结束,时间不得超过30min.超时或流动性不满足浇筑要求的修补料,不得继续使用。G.养生:用塑料薄膜将修补料顶面覆盖,然后用草

6、袋完全遮盖在塑料薄膜上洒水保持湿润。常温下,l3h后可结束养生,或根据结构强度要求和预留试件强度试验结果决定是否结束养生。冬季应采用保温措施,养生期适当延长。3、注意事项(1)修补料拌制用水宜用饮用水。(2)浇筑型应遵照产品要求选择适宜的用水量控制塌落度和塌落扩展度。(3)桥梁结构的修补所用模板,宜采用全新模板,保证拆模后外观美观。(4)施工后的机具应及时用水清洗干净,以备下次使用。(5)材料运输过程中,应采取防雨措施。(6)材料应置于阴凉、干燥处贮存,保质期3个月,超出保质期复检合格后方可使用。(7)现场使用时,严禁在材料中掺入任何外加剂、外掺料。高聚物快速结构修补料,是以水泥为基础结合剂,高强度材料(石英砂)作为主骨料,辅以高分子胶粉、高效减水剂、早强剂、膨胀剂、防离析等物质配制而成的超早强型混凝土结构修补材料。本产品具有自流性好,快硬、早强、高强、无收缩、微膨胀;无毒、无害、不老化、对水质及周围环境无污染,自密性好、阻锈等特点;高聚物快速补料,是河南省交通科学技术研究院有限公司、北京华宝远景建筑技术有限公司,针对混凝土结构破损的特点,联合开发的高性能超早强型混凝土结构修补材料。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 防水建筑

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
