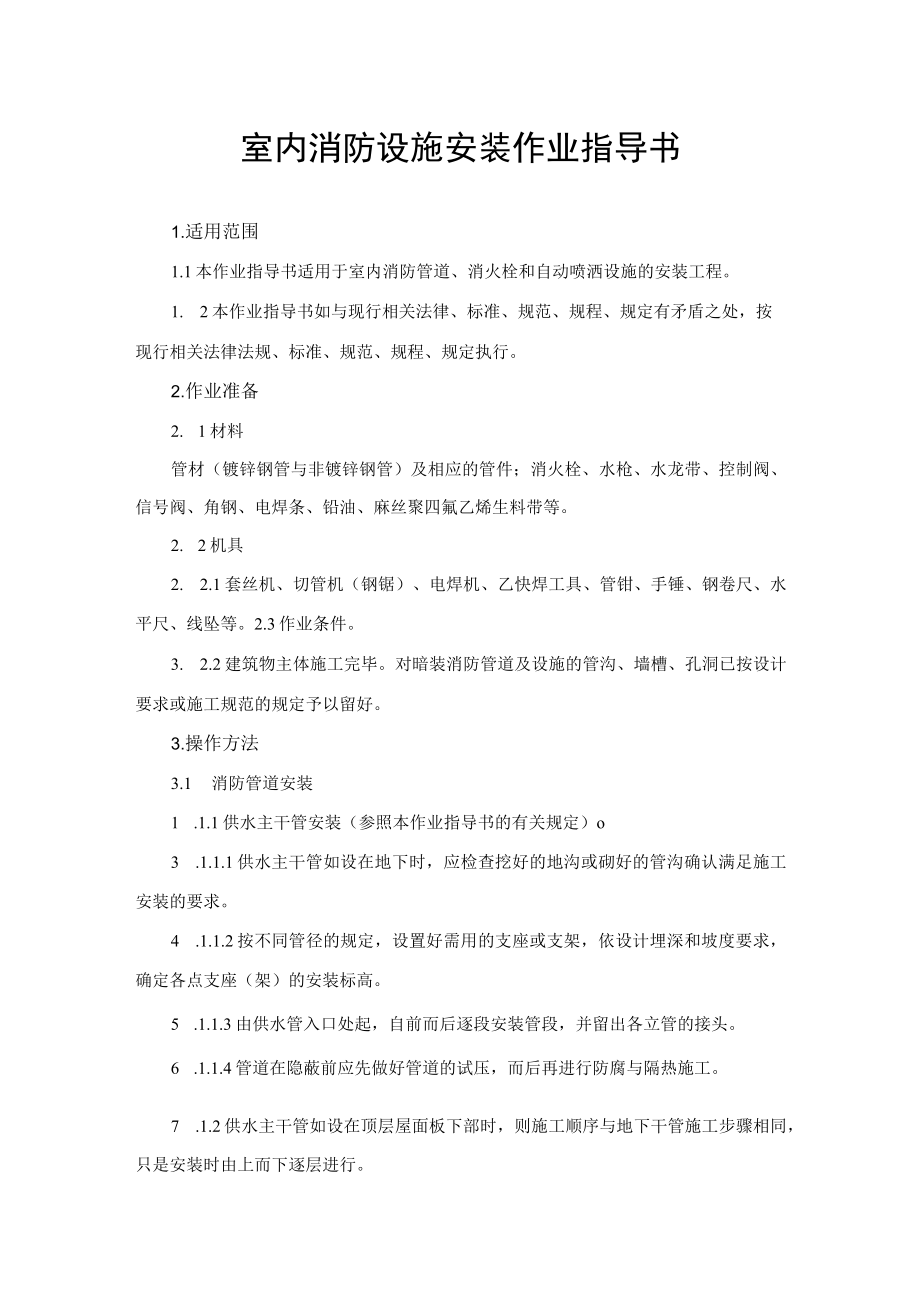

室内消防设施安装作业指导书.docx_第1页
第1页 / 共4页

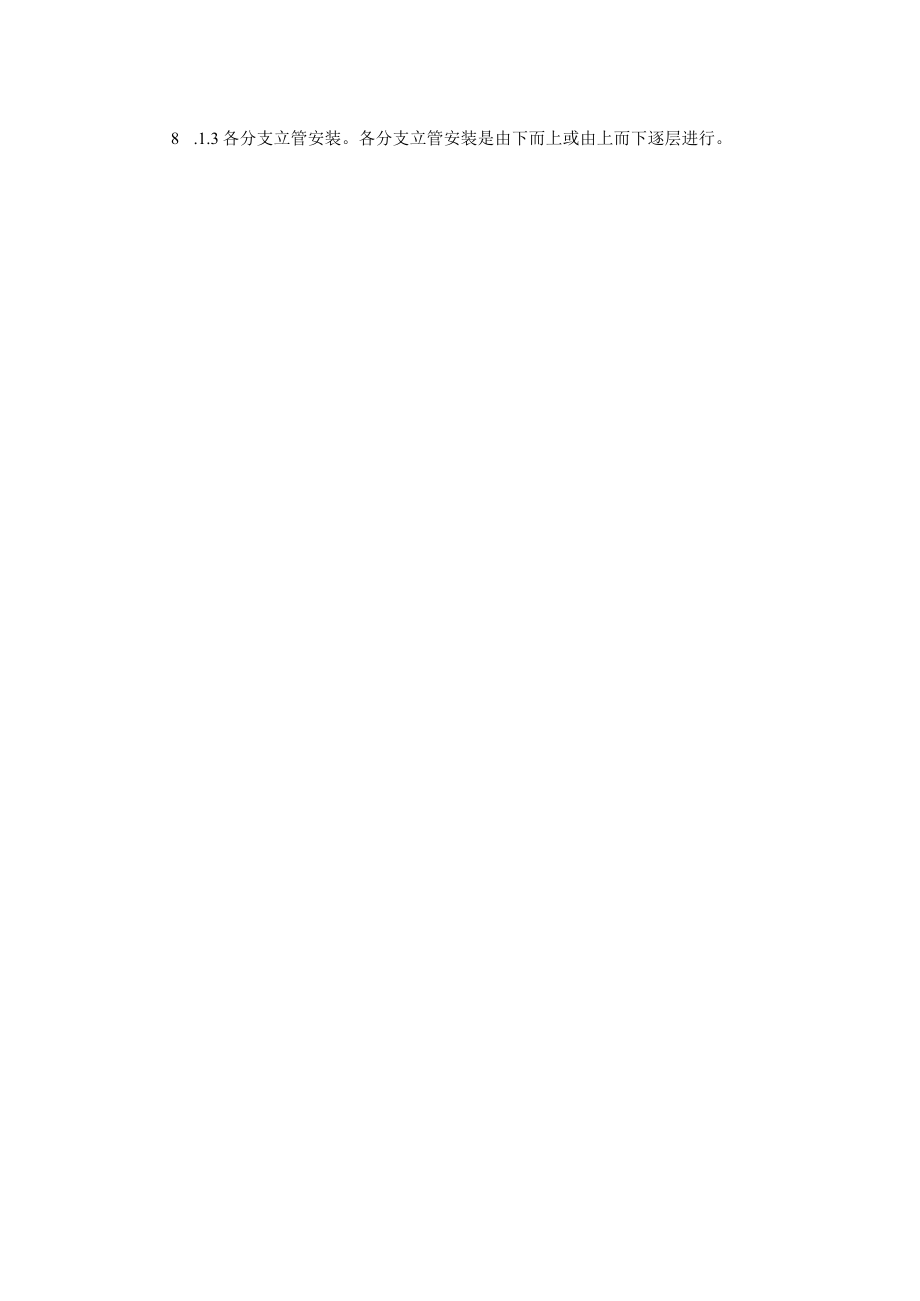

室内消防设施安装作业指导书.docx_第2页
第2页 / 共4页

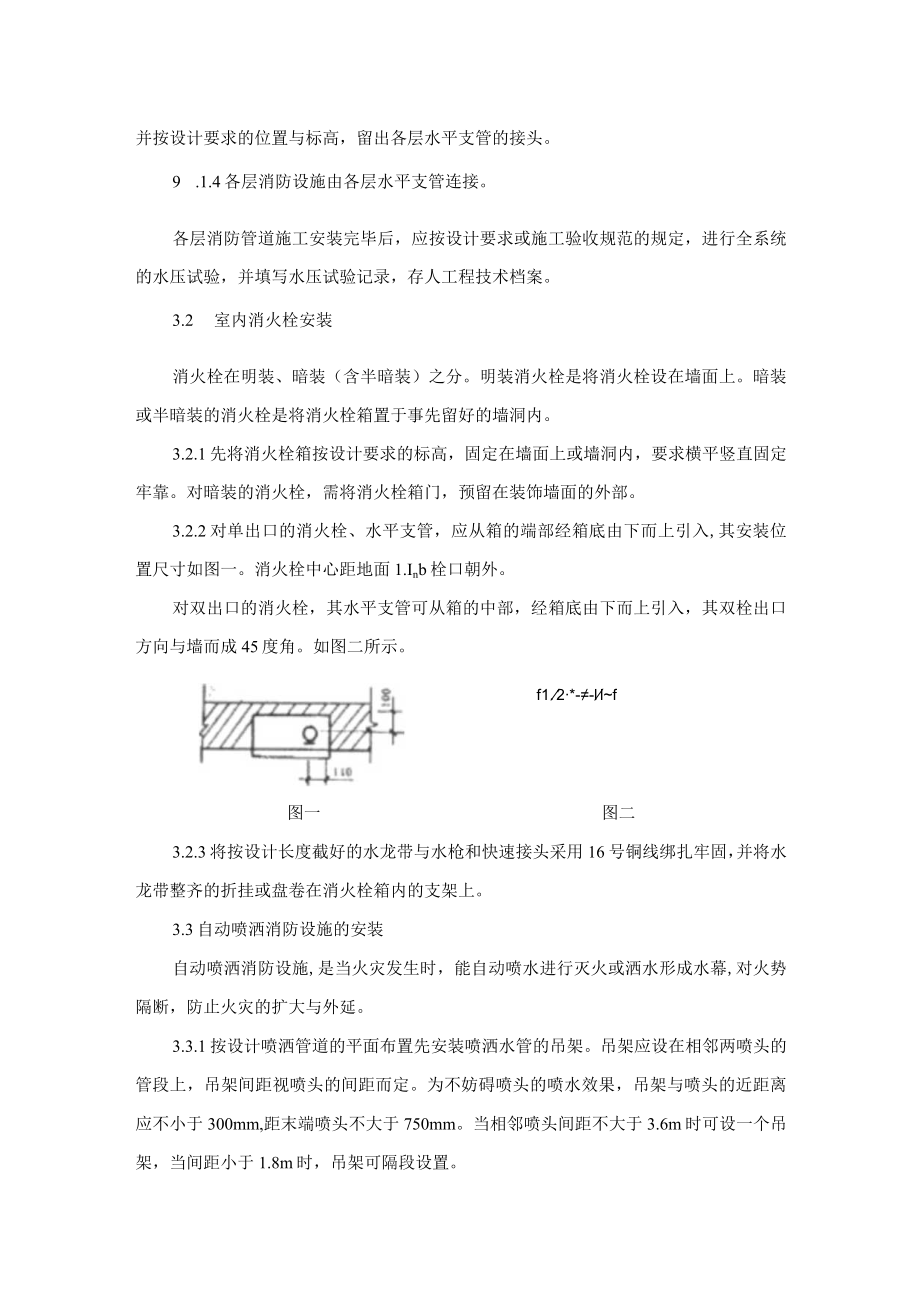

室内消防设施安装作业指导书.docx_第3页
第3页 / 共4页
室内消防设施安装作业指导书.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《室内消防设施安装作业指导书.docx》由会员分享,可在线阅读,更多相关《室内消防设施安装作业指导书.docx(4页珍藏版)》请在第壹文秘上搜索。

1、室内消防设施安装作业指导书1.适用范围1.1本作业指导书适用于室内消防管道、消火栓和自动喷洒设施的安装工程。1. 2本作业指导书如与现行相关法律、标准、规范、规程、规定有矛盾之处,按现行相关法律法规、标准、规范、规程、规定执行。2.作业准备2. 1材料管材(镀锌钢管与非镀锌钢管)及相应的管件;消火栓、水枪、水龙带、控制阀、信号阀、角钢、电焊条、铅油、麻丝聚四氟乙烯生料带等。2. 2机具2. 2.1套丝机、切管机(钢锯)、电焊机、乙快焊工具、管钳、手锤、钢卷尺、水平尺、线坠等。2.3作业条件。3. 2.2建筑物主体施工完毕。对暗装消防管道及设施的管沟、墙槽、孔洞已按设计要求或施工规范的规定予以留

2、好。3.操作方法3.1 消防管道安装1 .1.1供水主干管安装(参照本作业指导书的有关规定)o3 .1.1.1供水主干管如设在地下时,应检查挖好的地沟或砌好的管沟确认满足施工安装的要求。4 .1.1.2按不同管径的规定,设置好需用的支座或支架,依设计埋深和坡度要求,确定各点支座(架)的安装标高。5 .1.1.3由供水管入口处起,自前而后逐段安装管段,并留出各立管的接头。6 .1.1.4管道在隐蔽前应先做好管道的试压,而后再进行防腐与隔热施工。7 .1.2供水主干管如设在顶层屋面板下部时,则施工顺序与地下干管施工步骤相同,只是安装时由上而下逐层进行。8 .1.3各分支立管安装。各分支立管安装是由

3、下而上或由上而下逐层进行。并按设计要求的位置与标高,留出各层水平支管的接头。9 .1.4各层消防设施由各层水平支管连接。各层消防管道施工安装完毕后,应按设计要求或施工验收规范的规定,进行全系统的水压试验,并填写水压试验记录,存人工程技术档案。3.2 室内消火栓安装消火栓在明装、暗装(含半暗装)之分。明装消火栓是将消火栓设在墙面上。暗装或半暗装的消火栓是将消火栓箱置于事先留好的墙洞内。3.2.1先将消火栓箱按设计要求的标高,固定在墙面上或墙洞内,要求横平竖直固定牢靠。对暗装的消火栓,需将消火栓箱门,预留在装饰墙面的外部。3.2.2对单出口的消火栓、水平支管,应从箱的端部经箱底由下而上引入,其安装

4、位置尺寸如图一。消火栓中心距地面1.Inb栓口朝外。对双出口的消火栓,其水平支管可从箱的中部,经箱底由下而上引入,其双栓出口方向与墙而成45度角。如图二所示。f1.2*-llf图一图二3.2.3将按设计长度截好的水龙带与水枪和快速接头采用16号铜线绑扎牢固,并将水龙带整齐的折挂或盘卷在消火栓箱内的支架上。3.3自动喷洒消防设施的安装自动喷洒消防设施,是当火灾发生时,能自动喷水进行灭火或洒水形成水幕,对火势隔断,防止火灾的扩大与外延。3.3.1按设计喷洒管道的平面布置先安装喷洒水管的吊架。吊架应设在相邻两喷头的管段上,吊架间距视喷头的间距而定。为不妨碍喷头的喷水效果,吊架与喷头的近距离应不小于3

5、00mm,距末端喷头不大于750mm。当相邻喷头间距不大于3.6m时可设一个吊架,当间距小于1.8m时,吊架可隔段设置。1. 3.2找好管道坡度。对充水系统,坡度要求不小于0.002,对充气系统坡度要求不小于0.004o在自动喷洒管路系统上于信号管前应安装控制阀门,在信号管后,不得安设用水装置。3. 3.3对充水管路可采用螺纹连接或焊接,但对充气系统管道只准焊接。4. 3.4喷洒管道的安装顺序是先安装供水主管一配水支管一喷水支管一喷水喷头。5. 3.5主控阀门及消火栓在安装前必须按施工验收规范的规定进行水压试验,以确保其使用的可靠性。6. 质量标准及要求6.1 管道的吊架及管道的坡度、接口的要

6、求,必须符合施工验收规范的规定。6.2 箱式消火栓,栓口朝外,水龙带于接口绑扎牢固并应整齐的折挂或盘卷在箱内的支架上。6.3 自动喷洒系统的管道坡度,支架位置,喷头数量及性能,必须符合设计要求或施工规范的规定。4 .4控制阀、信号阀、喷头,必须灵敏,工作可靠。5 .职业健康安全注意事项5.1 用各类工具打墙眼时,应带好防护眼镜,板下墙后不得有人靠近。5.2 手工套丝工具要支平夹牢,工作台要平衡。两人操作,动作应协调,防止柄把伤人。5. 3砂轮切割机上的砂轮片应完好,操作时用力均匀,站立侧面。6. 4室内管道安装必须佩带安全帽。7. 环境保护注意事项7.1 管道防腐余料,各种管道接口余料不得随意乱丢。7.2 各种包装纸板应有专人负责收集处理。63管道水压试验用水应用洁净水。7.4 未接管的管口应临时封堵,以免污水流入管内。
