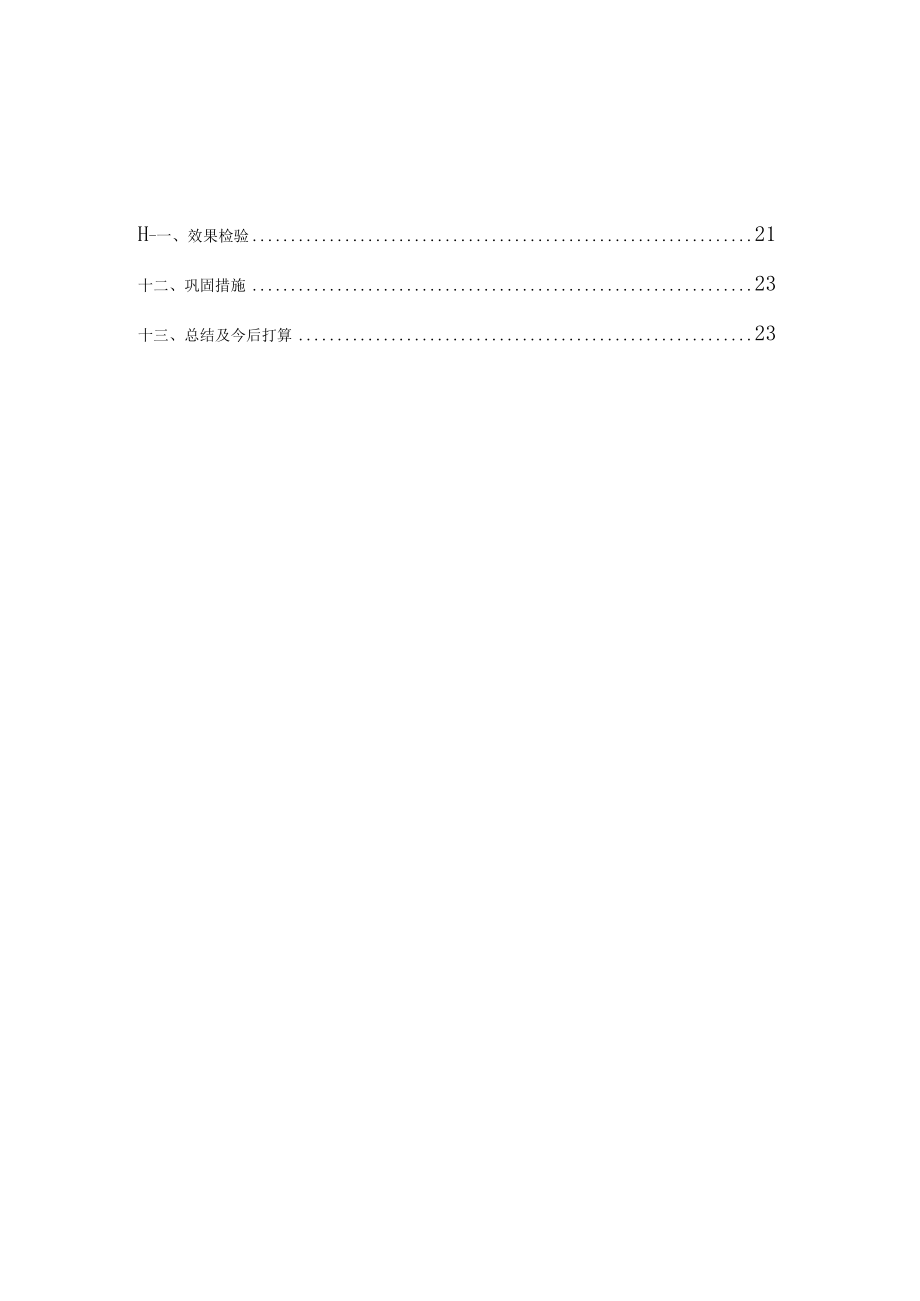

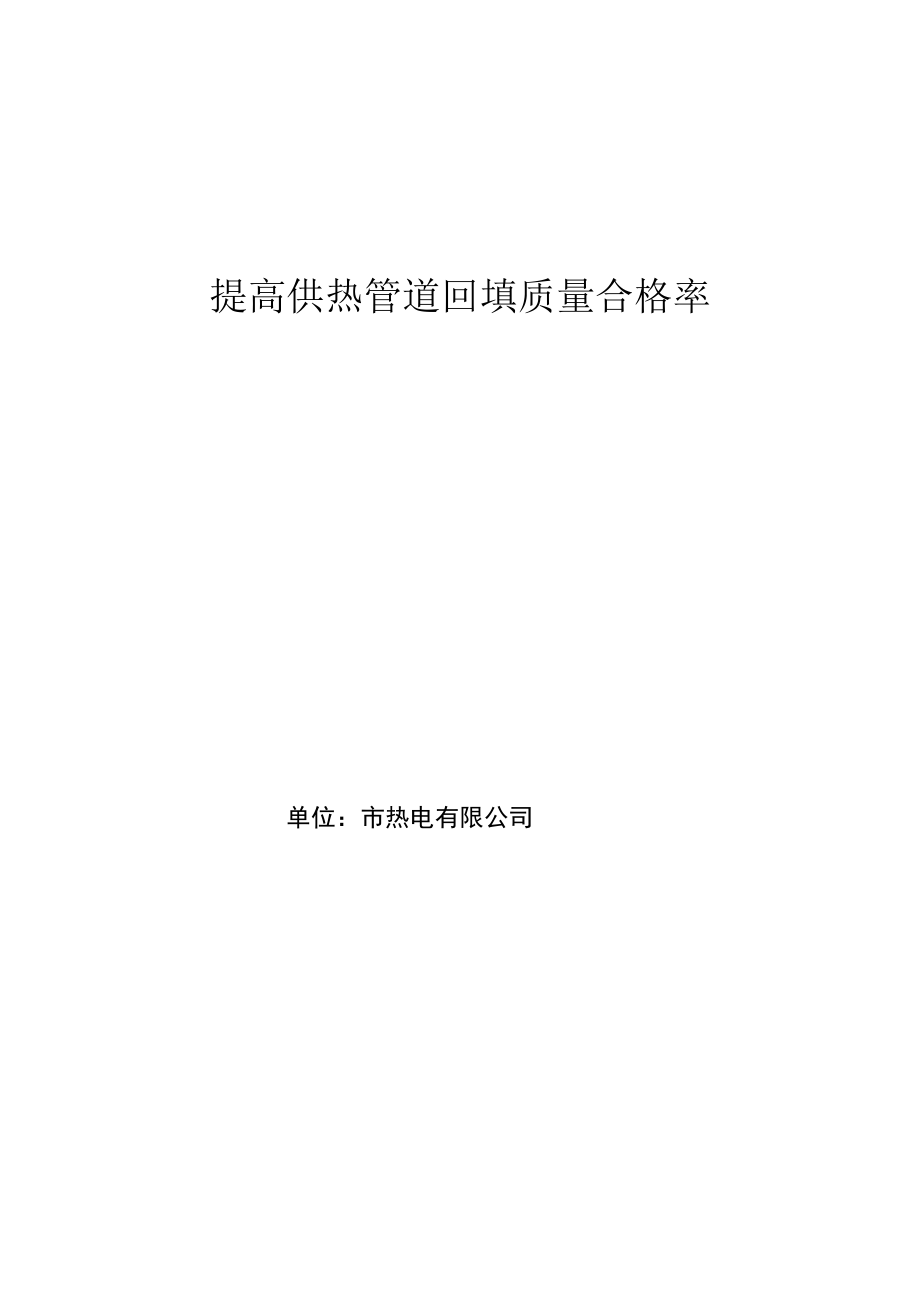

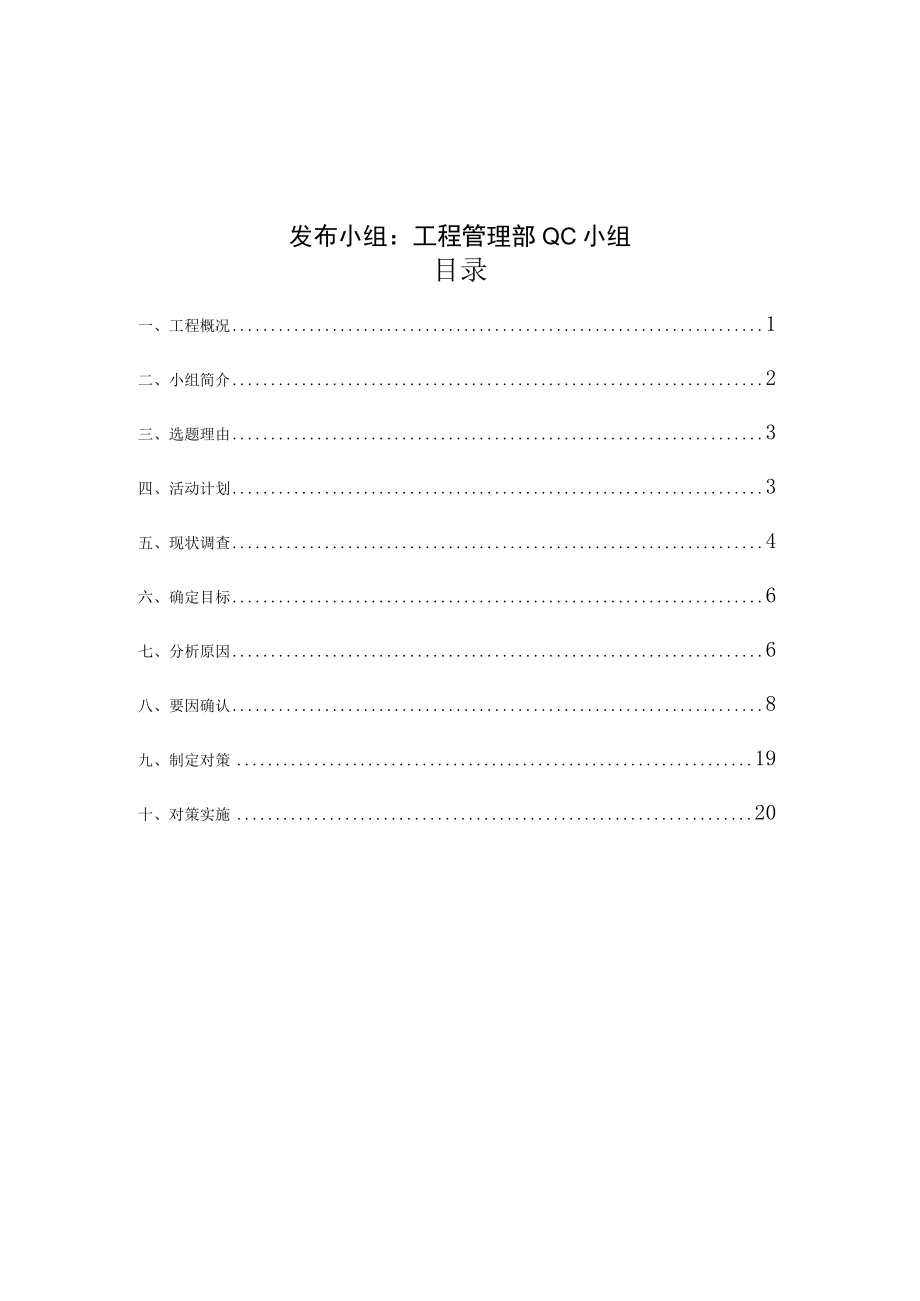

1、提高供热管道回填质量合格率单位：市热电有限公司发布小组：工程管理部QC小组目录一、工程概况1二、小组简介2三、选题理由3四、活动计划3五、现状调查4六、确定目标6七、分析原因6八、要因确认8九、制定对策19十、对策实施20H-一、效果检验21十二、巩固措施23十三、总结及今后打算23一、工程概况为积极响应市政府号召，公司今年承担了四个行政区23.3万平米、7000余户的老宅补建任务。补建区域大部分是房龄在50年以上的旧楼房，楼体结构安全系数低、围护结构差、补建难度大。经过方案论证、招投标、协调规划、市政、交管等审批单位，区散煤治理老宅补建南京路主干线工程克服了重重困难，赶在供热调试期前完成工程
2、并具备了供热条件，为多年依靠散煤取暖的百姓送去了温暖，大幅降低了燃煤污染物排放。区散煤治理老宅补建南京路主干线工程从现状X河过河管沿小南京路地埋敷设热力管线DN800至南京路，沿南京路继续敷设至合肥道至南昌路口，同南昌路现状南干线管网碰头，管网敷设长度1100米,用以承接X区、区老宅补建负荷，具体管网建设规划如图1所示。二、小组简介项目开工后就成立了以韩天成为组长的现场型QC小组，专门针对管道回填质量进行了调研，组员名单及基本情况如表1。表1QC小组情况简介小组简介课题名称提高供热管道施工质量合格率小组名称工程管理部QC小组小组类型现场型注册编号201508注册时间2015.08.02小组成立
3、时间2015.08.01活动日期2015.08.01-2015.10.31小组人数12出勤频率2次/周平均年龄29出勤率100%活动方针精心策划、品质优良小组制度(1)小组每周活动两次，每次不得小于O.5h。(2)小组定期组织成员学习，提高QC意识。(3)提倡踊跃发言，坚持PDCA程序进行QC活动。(4)做好QC活动记录，为QC成果报告积累资料。(5)小组全体成员出勤率达到90%以上。小组成员简介序号小组职务姓名性别年龄学历职称小组分工1组长男34硕士工程师全面负责2组员男37本科工程师调查实施3女31本科助理工程师调查实施4男29本科助理工程师调查实施5男30硕士工程师调查实施6男28本科助
4、理工程师调查实施4男27本科助理工程师调查实施8男25本科助理工程师调查实施9男23本科助理工程师调查实施10男27硕士助理工程师资料整理三、选题理由作为城市发展的基础设施，热网供热直接关系到国计民生，作为市供热骨干的市热电有限公司对热网管道施工的质量要求也在不断提高。管道施工过程要经历沟槽开挖、管道敷设、沟槽回填三个程序，每个程序出现施工质量问题都会影响到整个管网的正常运行，选题流程图如图2所示。天津市热电有限公司对管道施工质量的要求供热管道回填质量合格率295%问题症结项目沟懵开挖合格数管道敷设 台临教沟懵回填 合格散检濡点 总数福山北里979688100虐演西里959486100合格率9
5、6%95%87200100Tf以福山北里和詹宾西里管道敷设项目为样本进行调查，对管道施工质量进行调查，并对管道回填质量合格率进行了统 计，如下表所示：确定课题提高供热管道回填质歆合格率图2选题流程图从上面图表可以看出，管道回填质量不合格率最低，是影响管道整体施工质量的关键，并且管道回填质量合格率为87%, 低于95%的要求。制图人：X制图时间：2015.12.11四、活动计划为了保证本次QC活动顺利进行，小组成员经过商议制订了本次活动的时间计划，如表2所示。表2QC活动时间表PDCA卖时间活动计铲2015.8.1-2015.8.312015.9.1-2015.9.302015.10.1-201
6、5.10.31P选定课题I现状调查确定目标II分析原因.要因确认一,-制订对策t)D对策实施I1C效果检验1,I巩固措施c-JA总结及今后打算计划进度II实际进度制表人：X制表时间：2015.12.12五、现状调查QC小组以福山北里和詹宾西里为管道施工质量进行了调查统计,见表3、表4和图3。表3管道施工各程序不合格情况统计表项目沟槽开挖不合格统计管道敷设不合格统计沟槽回填不合格统计合计福山北里数量比例数量比例数量比例19316%421%1263%詹宾西里数量比例数量比例数量比例25520%624%1456%合计数量比例数量比例数量比例44818%1023%2659%制表人：X制表时间：2015
7、.12.10表4管道施工质量各程序总体不合格情况统计表序号项目频数百分比(%)累计百分比(%)1沟槽回填不合格统计2659592管道敷设不合格统计1023823沟槽开挖不合格统计818100制表人：X制表时间：2015.12.12频数累积百分比、1届宜*古7:八政处；-A弥二苦曲小二V木 AM?夕去I-1. 、：6晶在 BS 7TA 4去图3排列图制图人：X制图时间：2015.12.12结论：由统计数据可以看出沟槽回填质量不合格是影响管道施工质量的关键因素。六、确定目标设定目标：提高供热管道回填质量合格率达到95%,如图4所示图4QC活动目标制图人：X制图时间：2015.12.13七、分析原因
8、分析管道回填质量不合格原因，首先要了解管道回填工艺流程，如图5所示。图5管道回填施工工艺根据管道回填施工工艺图和目标设定值，小组成员运用“头脑风暴”的方法，针对供热管道回填质量不合格的原因展开分析，如图5所示：由图6可以得出供热管道回填质量不合格的十类末端因素，如表5所示。表5末端因素序号末端因素1 人员配备不到位2 培训不到位3 施工人员资质不够4 回填土中含大块杂物5 回填土含水量较大6 机械老化7 机械选择不当8 压实度不够9 基底疏松10 基底有积水、产物制表人：X制表时间：2015.12.15八、要因确认我们根据鱼刺图的总结,对全部末端因素整理并逐项进行要因确认，明确应该确认的内容、
9、方法、时间和责任人，确认计划见表6。表6要因确认计划表序号末端因素标准方法日期确认人1人员配备不到位有足够的施工作业人员并且现场专业技术人员及监理配备率为100%o调查统计2015.09.052培训不到位项目部要求受培训人员综合成绩应在75分以上方算合格。调查统计2015.09.083施工人员资质不够特种作业人员安全技术培训考核管理规定及公司基建管理规定。调查统计2015.09.094回填土中含大块杂物公司最新供热标准汇编规定。调查分析2015.09.125回填土含水量较大根据供热管道施工规范标准的规定回填土中含水量必须在最佳含水量的士2%。取样调查2015.09.186机械老化施工机械工作年
10、限在五年以下。调查统计2015.09.197机械选择不当按照合理机械选型方法进行机械的选择。调查分析2015.09.208压实度不够公司最新供热标准汇编中压实度的规定。取样调查2015.09.229基底疏松根据给水排水管道工程施工及验收规范对基底的规定。调查分析2015.09.2510基底有积水、杂物根据公司最新供热标准汇编对基底规定。调查分析2015.09.26制表人：X制表时间：2015.12.16要因确认一：人员配备不到位要因确认二：培训不到位确认人王新确认方法调查统计确认时间2015.09.08确认标准项目部要求受培训人员综合成绩应在75分以上方算合格。通过对福山北里和詹宾西里施工项目
11、部的48名作业人员进行现场考试，考试内容包括理论和实际操作两部分，并根据综合考试成绩（综合成绩二理论成绩X40%+实际操作成绩X60%）制作下表：确认内容福山北里和詹宾西里施工人员综合成绩汇总767877798286898779789186848885877879908079789178857577787981908482787683827792788487867877797682综合成绩统计表综合分析考试成绩显示，参加考试的人员成绩均75分之上，85%的人员成绩集中在80-95分之间，符合项目部规定对人员培训深度的要求，不存在培训不到位的情况，因此该项因素不是引起管道回填质量不合格的原因。结论非要因要因确认三：施工人员资质不够要因确认四：回填土中含大块杂物要因确认五：回填土含水量较大确认人张凯确认方法取样调查确认时间2015.09. 18确认标准根据供热管道施工规范标准的规定回填土中含水量必须在最佳含水量的2%。通过对福山北里和詹宾西里管道主要回填土类的含水量状况进行取样分析，测定结果如下表所示：确认内容类别砂土粘土粉质黏土粉土最佳含水率8%-12%19%-23%12%-15%16%-22%福山北里9%15%詹宾西里10%:14%主要回填土类含水量情况综合分析结论调查结果显示福山北里和詹宾西里项目管道施工中主要回填土类含
