1、“H钢外露较接”节点计算书计算软件：TSZ结构设计系列软件TS-MTS2019Ver6.6.0.0计算时间：2022年09月09日13:25:17节点基本资料设计依据：钢结构设计标准GB50017-2017钢结构连接节点设计手册(第四版)节点类型为：H钢外露较接柱截面：H-300150X6X8,材料：Q235柱与底板全截面采用对接焊缝，焊缝等级为：二级，采用引弧板;底板尺寸：L*B=400mm350mm,厚：T=28mm锚栓信息：个数：4采用锚栓：双螺母弯钩锚栓库_Q355-M16方形锚栓垫板尺寸(mm)：B*T=65X20底板下混凝土采用C30节点前视图如下：节点下视图如下:二.内力信息设计
2、内力：组合工况内力设计值工况Nz(kN)Vx(kN)Vy(kN)抗震组合工况149.70.20.7否三.验算结果一览验算项数值限值结果底板下混凝土最大压应力(MPa)0最大14.3满足底板厚度(mm)28.0最小20.0满足锚栓拉力(kN)12.4最大28.2满足焊脚高度(mm)10.0最小8.00满足焊缝剪应力(MPa)3.86最大160满足焊脚高度(mm)10.0最小8.00满足锚栓锚固长度(n)500最小400满足基底最大剪力(kN)-19.9最大0满足四.底板下混凝土局部承压验算控制工况:组合工况1,N2=49.74kN(受拉);底板面积：A=L*B=40035010-=MOOcm2底

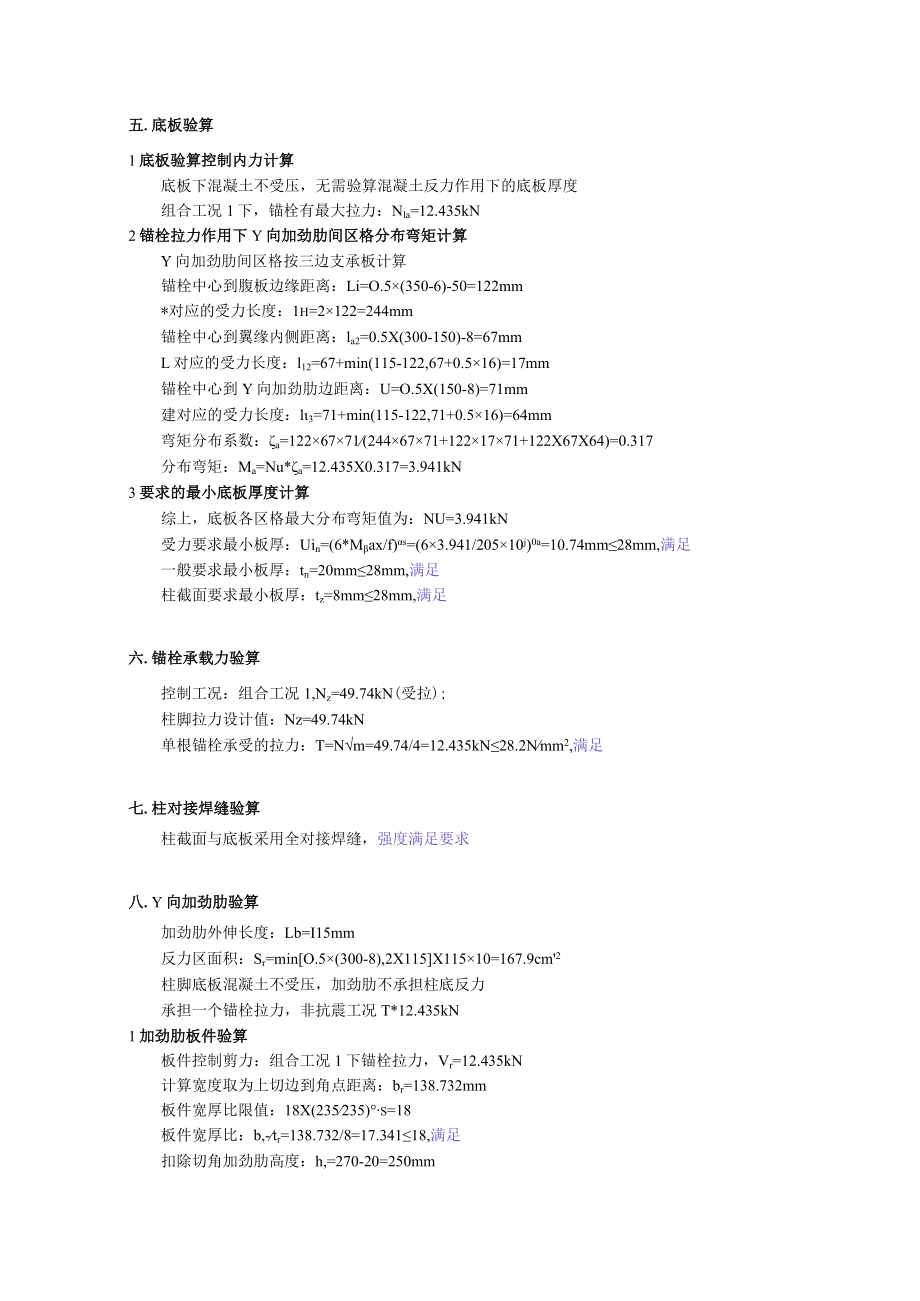

3、板承受的压力为：N=OkN底板下混凝土压应力：。产0/140010=0Nmm214.3Nmm2,满足五.底板验算1底板验算控制内力计算底板下混凝土不受压，无需验算混凝土反力作用下的底板厚度组合工况1下，锚栓有最大拉力：Nla=12.435kN2锚栓拉力作用下Y向加劲肋间区格分布弯矩计算Y向加劲肋间区格按三边支承板计算锚栓中心到腹板边缘距离：Li=O.5(350-6)-50=122mm*对应的受力长度：1h=2122=244mm锚栓中心到翼缘内侧距离：la2=0.5X(300-150)-8=67mmL对应的受力长度：l12=67+min(115-122,67+0.516)=17mm锚栓中心到Y向
4、加劲肋边距离：U=O.5X(150-8)=71mm建对应的受力长度：l3=71+min(115-122,71+0.516)=64mm弯矩分布系数：a=1226771(2446771+1221771+122X67X64)=0.317分布弯矩：Ma=Nu*a=12.435X0.317=3.941kN3要求的最小底板厚度计算综上，底板各区格最大分布弯矩值为：NU=3.941kN受力要求最小板厚：Uin=(6*Max/f)s=(63.941/20510j)0a=10.74mm28mm,满足一般要求最小板厚：tn=20mm28mm,满足柱截面要求最小板厚：tz=8mm28mm,满足六.锚栓承载力验算控制
5、工况：组合工况1,Nz=49.74kN(受拉);柱脚拉力设计值：Nz=49.74kN单根锚栓承受的拉力：T=Nm=49.74/4=12.435kN28.2Nmm2,满足七.柱对接焊缝验算柱截面与底板采用全对接焊缝，强度满足要求八.Y向加劲肋验算加劲肋外伸长度：Lb=I15mm反力区面积：Sr=minO.5(300-8),2X115X11510=167.9cm2柱脚底板混凝土不受压，加劲肋不承担柱底反力承担一个锚栓拉力，非抗震工况T*12.435kN1加劲肋板件验算板件控制剪力：组合工况1下锚栓拉力，Vr=12.435kN计算宽度取为上切边到角点距离：br=138.732mm板件宽厚比限值：18
6、X(235235)s=18板件宽厚比：b,-tr=138.732/8=17.34118,满足扣除切角加劲肋高度：h,=270-20=250mm板件剪应力：Tr=Vrhrtr=12.435107(250X8)=6.218Mpa125Nmm2,满足2加劲肋焊缝验算焊缝控制剪力：组合工况1下锚栓拉力，Vr=12.435kN角焊缝有效焊脚高度：ht=0.710=7mm角焊缝计算长度：l=h1-2*h尸250-2X10=230mm角焊缝剪应力：,=Vr(2*0.7*h,*L)=12.435X107(27X230)=3.862Nmm2160N2,满足九.锚栓锚固长度验算锚栓锚固长度最小值IiIHn=25Xd=25X16=400mm锚栓锚固长度L=500400mm,满足要求。十.柱脚抗剪验算控制工况：组合工况工NZ=49.74kN(受拉)；VX=O.19kN；Vy=0.7kN；锚栓所承受的总拉力为：L=OkN柱脚底板的摩擦力：VnJ=O.4*(-N+TJ=O.4X(-49.74)+0)=(79.896)kN柱脚底板产生的摩擦力能够满足抗剪要求，(T9.896)0kN,满足
