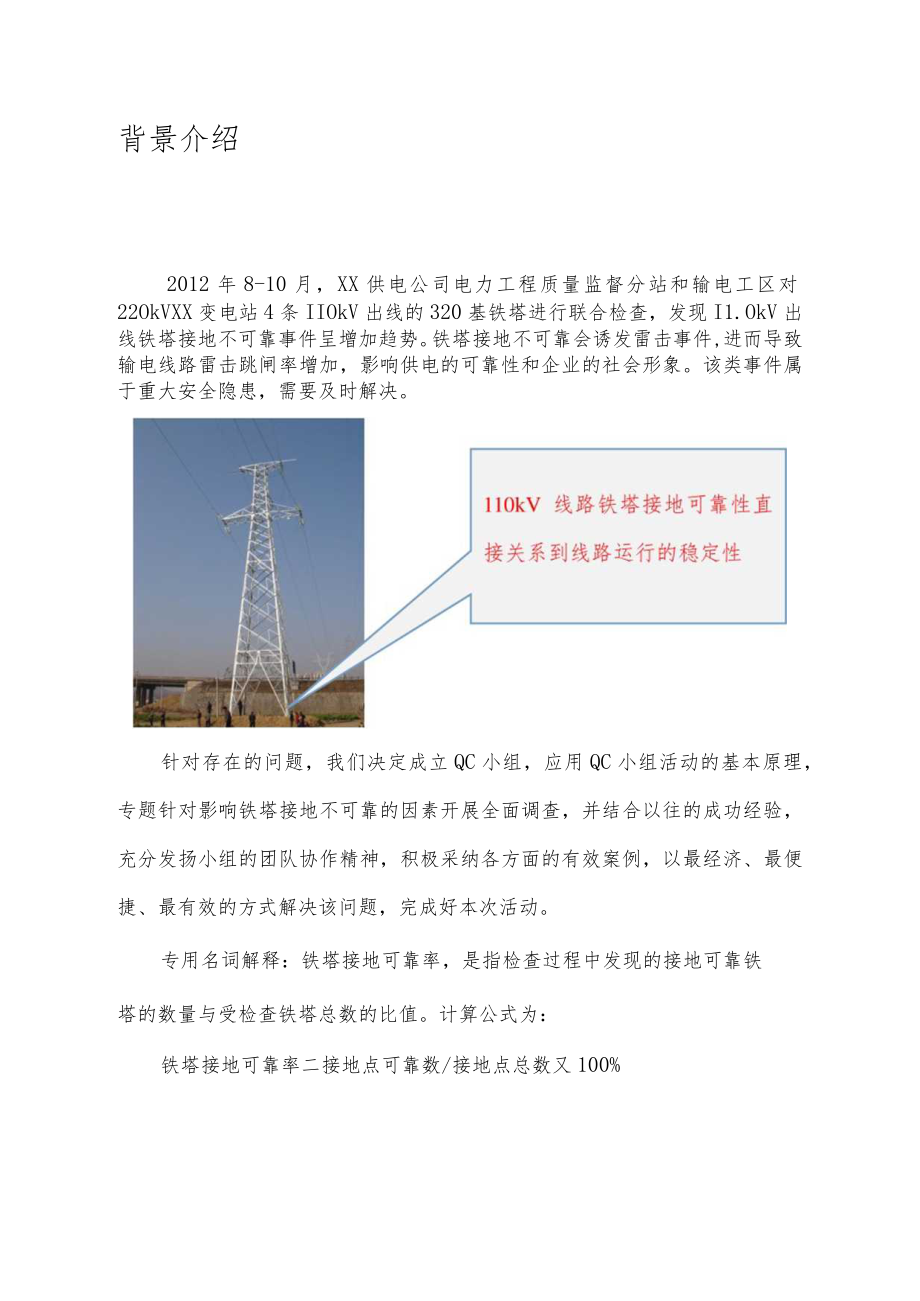

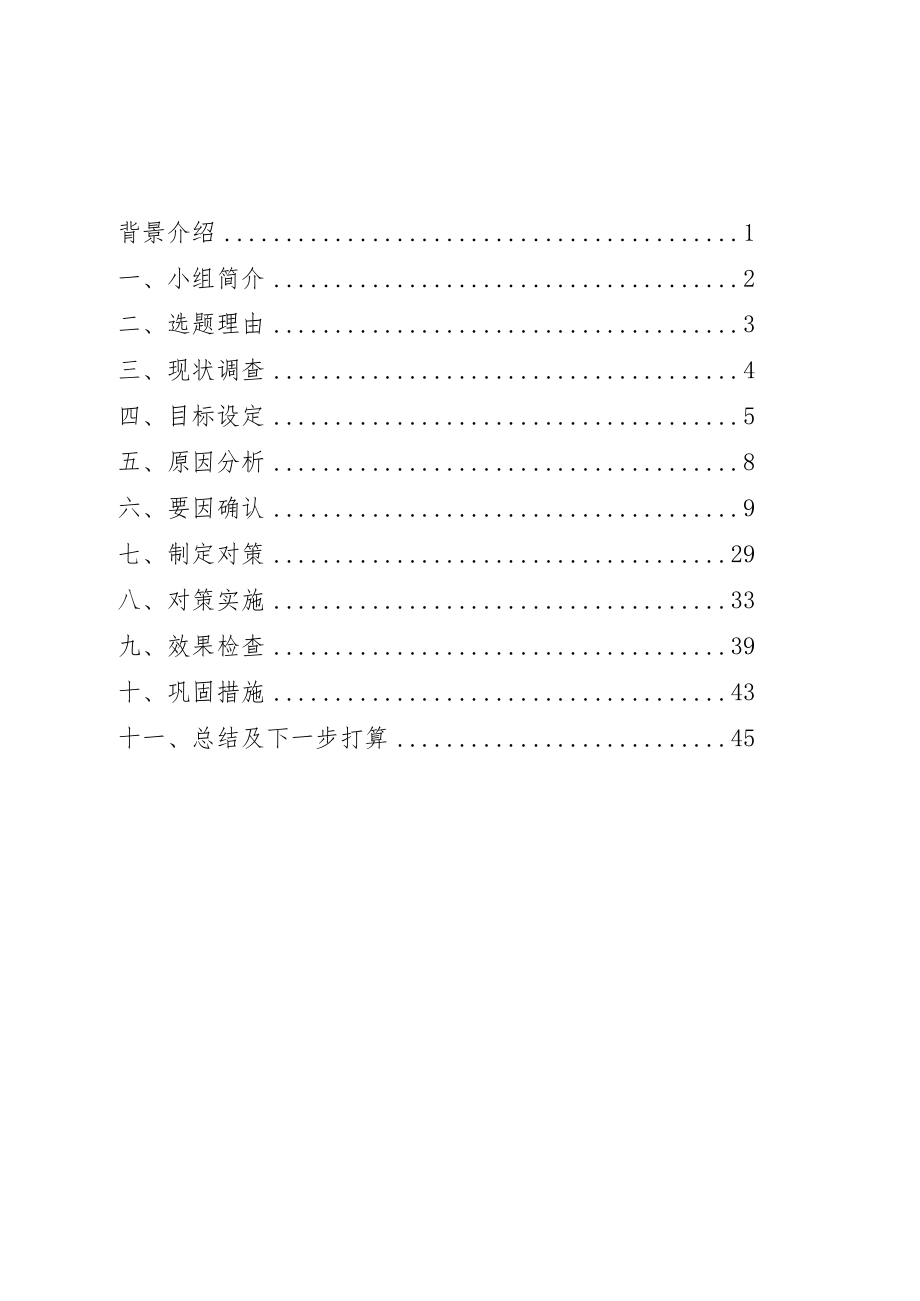

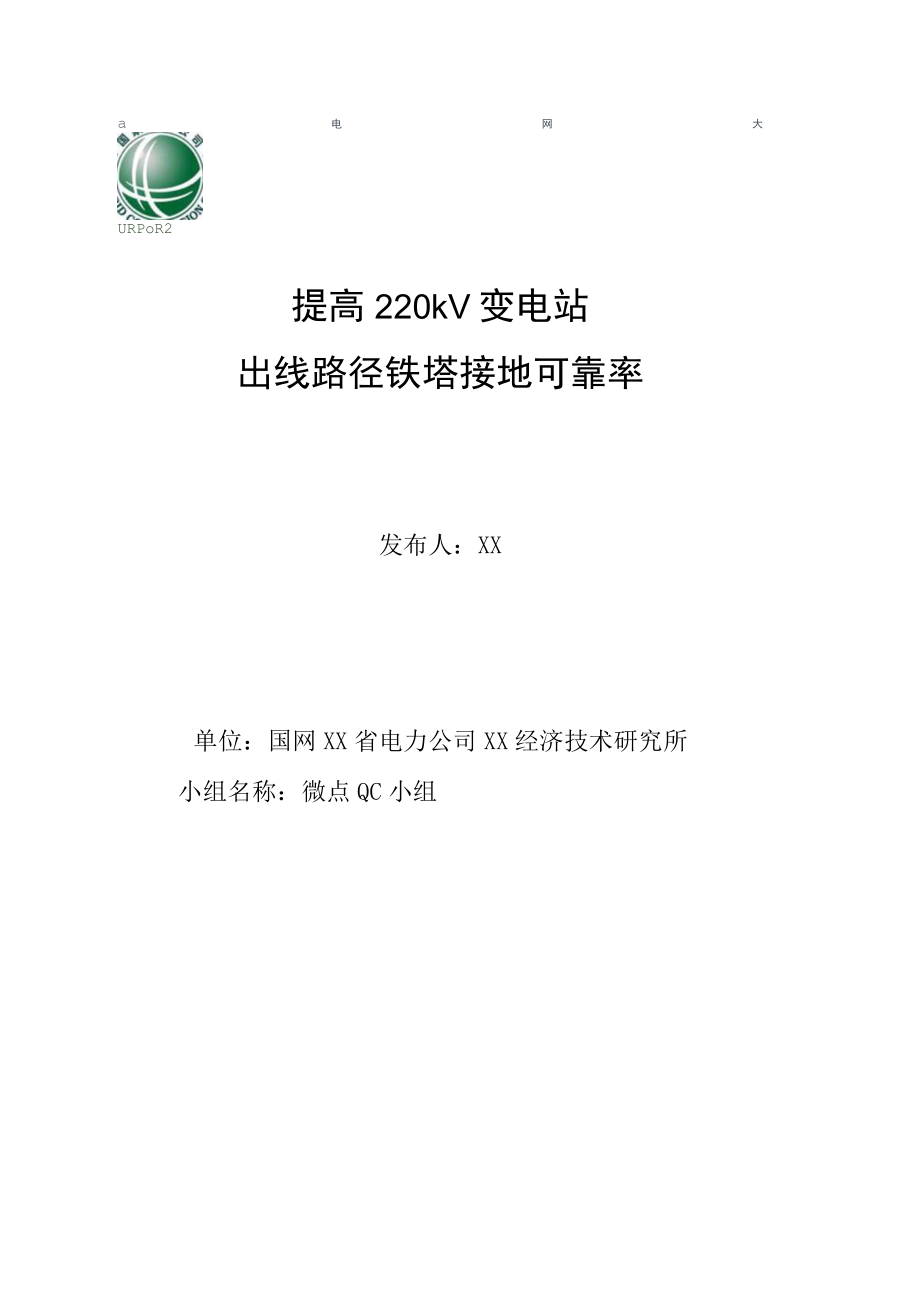

1、a电网大URPoR2提高220kV变电站出线路径铁塔接地可靠率发布人：XX单位：国网XX省电力公司XX经济技术研究所小组名称：微点QC小组背景介绍1一、小组简介2二、选题理由3三、现状调查4四、目标设定5五、原因分析8六、要因确认9七、制定对策29八、对策实施33九、效果检查39十、巩固措施43十一、总结及下一步打算45背景介绍2012年8-10月，XX供电公司电力工程质量监督分站和输电工区对22OkVXX变电站4条IIOkV出线的320基铁塔进行联合检查，发现I1.OkV出线铁塔接地不可靠事件呈增加趋势。铁塔接地不可靠会诱发雷击事件,进而导致输电线路雷击跳闸率增加，影响供电的可靠性和企业的社
2、会形象。该类事件属于重大安全隐患，需要及时解决。针对存在的问题，我们决定成立QC小组，应用QC小组活动的基本原理，专题针对影响铁塔接地不可靠的因素开展全面调查，并结合以往的成功经验，充分发扬小组的团队协作精神，积极采纳各方面的有效案例，以最经济、最便捷、最有效的方式解决该问题，完成好本次活动。专用名词解释：铁塔接地可靠率，是指检查过程中发现的接地可靠铁塔的数量与受检查铁塔总数的比值。计算公式为：铁塔接地可靠率二接地点可靠数/接地点总数又100%小组简介表1QC小组情况简介小组情况QC小组名称微点QC小组所在部门国网XX省电力公司XX经济技术研究所课题名称提高22OkVXX变电站出线路径铁塔接地
3、可靠率课题类型现场型成立日期2011.10.10组长成员人数8人活动时间2012.11.25-2013.11.30活动次数16次注册时间2012.11.30注册号121601人员简介姓名性别职称文化程度组内分工女高级工程师研究生组织领导男高级工程师研究生全面负责男经济师研究生成果发布女助理工程师本科数据分析女工程师本科方案制定女工程师本科技术指导女工程师本科方案实施男工程师本科方案实施获奖情况2013年荣获XX省优秀QC小组成果奖；2013年荣获XX省优秀质量管理小组称号。二、选题理由图1选题理由流程图XX供电公司根据历史数据对UOkV出 线铁塔接地可靠率 的要求I1.OkV架空输电线路铁塔接
4、地可靠率296%受检数量接地可*数量接地不可靠数量IIOkV马宝I线83794I1.Oky马宝线75705IlOkV马那线77725IlOkV马三线85805合计32030119所占比例（%）100%94%6%以2012年的8-10月为样本期，对220kVXX站4条I1.OkV出线的铁塔进行检查，并对铁塔接地可靠情况进行了统计,如下表所示：铁塔接地可靠情况统计（单位：基）问题症结1受检数量-.T一接地可靠数量检铃线路r一接地不可靠数量结论：根据统计数据，在受检查的4条架空线路中共有301基铁塔可靠接地占抽检总数的94%,低于 96%的要求，其余6%的铁塔存在着接地不良的问题。确定课题提高22O
5、kVXX变电站出线路径铁塔接地可靠率三、现状调查以2012年的8-10月为样本期，对造成输电线路铁塔接地不良的因素进行了分析,并作如下统计表：表2铁塔接地不良因素分析表(单位：次)8月9月10月合计比例(%)外力破坏6461684.21本体组材质量差011210.53运行时间长10015.26合计75719100制表：XX时间：2012年11月26日图2铁塔接地不良因素饼分图外力破坏本愧组行匝量差堪行时阊氏制图：XX时间：2012年11月26日根据统计数据，外力破坏事件所占铁塔危害事件的比例为84.21%,成为威胁铁塔稳定运行的主要隐患。围绕“外力破坏”这个主要事件类型开展调查，按照铁塔的组成
6、进行分类，对2012年的样本期进行数据分析,如表所示:表3“外力破坏”次数统计表类型样本期出现频数（次）出现频数小计（次）所占百分比（%）8月9月10月接地装置不良45514铁塔塔身弯曲01016.25铁塔基础坍塌10016.25合计56516100制表：XX时间：2012年11月28日根据统计数据，发现外力引起接地装置不良、铁塔塔身弯曲、铁塔基础坍塌是造成铁塔接地不良的原因。其中，接地装置不良的问题是引起铁塔接地不良的主要因素，占全部事件的87.5%。根据上表制作了“外力破坏次数统计饼图”，如图3所示:图3外力破坏次数统计饼图6.256.25铁塔珞身E曲铁塔基础岗埸制图：XX时间：2012年
7、11月28日四、目标设定1 .根据实际经验和目前的技术水平，我们如果将接地装置不良的问题消除，便有希望使铁塔接地不良现象得到有效控制，从而保障电网的安全稳定运行。2 .制定目标根据XX省电力公司发布的2009-2011年I1.OkV架空输电线路接地可靠率调查报告的历史数据显示，XX供电公司向阳22OkV变电站IIOkV出线铁塔接地可靠率处于XX公司的较高水平，达到96机如下表：表42009-2011年向阳站I1.OkV出线铁塔接地可靠率统计表(%)2009年2010年2011年1月96963497.562月95.197.4494.113月97.797.1974月9496.67965月95.55
8、96.2396.456月97.7894.294.327月97.239694.568月95.49795.79月97.6796.5593.2210月96.66979611月979594.8112月95.5596.795平均值96.02制表：XX时间：2012年11月29日2012年8-10月，XX供电公司22OkV向阳变电站IIokV出线路径的铁塔接地可靠情况如表所示：表52012年向阳站I1.OkV出线铁塔接地可靠情况统计表(单位：基)受检数量接地可靠数量接地不可靠数量8月12011559月120116410月1101055合计35033614所占比例(%)100%96%4%制表：XX时间：20
9、12年11月29日微点QC小组所调查的220kVXX变电站铁塔接地可靠率情况统计，如下表:表62012年XX站IIokV出线铁塔接地可靠情况统计表(单位：基)受检数量接地可靠数量接地不可靠数量8月10710169月106100610月1071007合计32030119所占比例(%)100%94%6%制表：XX时间：2012年11月29日根据2012年8-10月向阳、XX1.1.OkV出线接地可靠率制作折线图，如下:图42012年8-10月向阳、XXI1.OkV出线接地可靠率折线图制表：XX时间：2012年11月30日结论：以22OkV向阳变电站I1.okV出线铁塔接地可靠率作为标杆，我们将目标
10、值设定为96%可实现。经现场试验，小组能够消除的铁塔接地不可靠率二接地不可靠铁塔数X0.81X0.85/320=190.84X0.87/32050%4.34%50%=96.17%96%o即解决50%以上的接地不可靠事件，可以达到并超过96%的目标，小组将目标值设定为96.17归见图5：图5目标设定图五、原因分析根据目标设定值，小组成员运用“头脑风暴”的方法，针对接地装置不良的原因展开分析，如下图所示：图6接地装置问题分析树状图六、要因确认1.我们根据作出的树状图，对全部末端原因进行整理并逐项确认，明确应该确认的内容、方法、时间和责任人，确认计划见下表。表7要因确认表序号末端原因标准标准出处确认
11、方法日期确认人1焊工资质不够1 .满足中级以上焊工资质2 .要求电焊工资质两年一复审特种作业人员安全技术培训考核管理规定及国网公司要求调查分析2012.12.72人员培训深度不够施工人员培训成绩75分以上合格XX供电公司基建质量管理规定现场验证2012.12.73专业工具使用不到位1 .紧固铁塔螺栓必须使用扭力扳手2 .螺栓紧固值应在80-IOON-m之间(D1.T741-2010)架空输电线路运行规程调查分析、现场险证2012.12.94引下线无防盗功能引下线应完薨且接地良好(GB50169-2006)电气装置安装工程接地装置施工及验收规范现场舱证2012.12.105引下线钢筋直径偏小引下
12、线的钢筋全部采用612的圆钢，且误差不超过03mm(GB50169-2006)电气装置安装工程接地装置施工及验收规范(GB50233-2005)110-50OkV架空电力线珞施工及验收规范现场验证2012.12.116引下线埋深不够接地引下线埋深不小于80cm,且应2处接地(GB50169-2006)电气装置安装工程接地装置施工及验收规范现场验证2012.12.127引下线扁铁固定螺栓无防盗功能固定螺栓应紧固良好且数量完整(GB50169-2006)电气装置安装工程接地装置施工及验收规范现场舱证2012.12.128接地扁铁与塔腿贴合度差接地扁铁应与塔腿贴合紧密，防止接触不良(GB50169-
