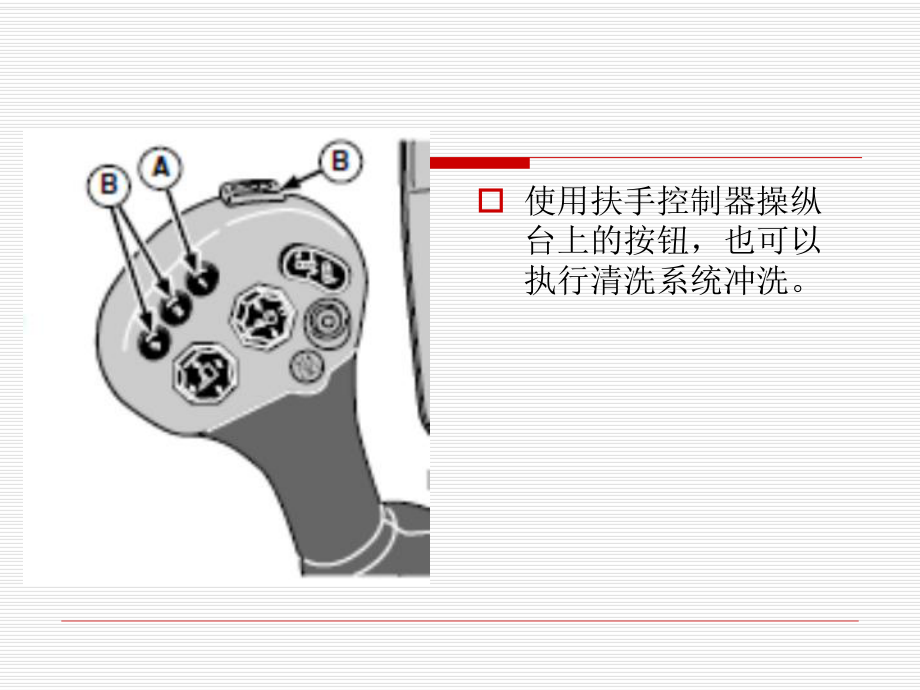

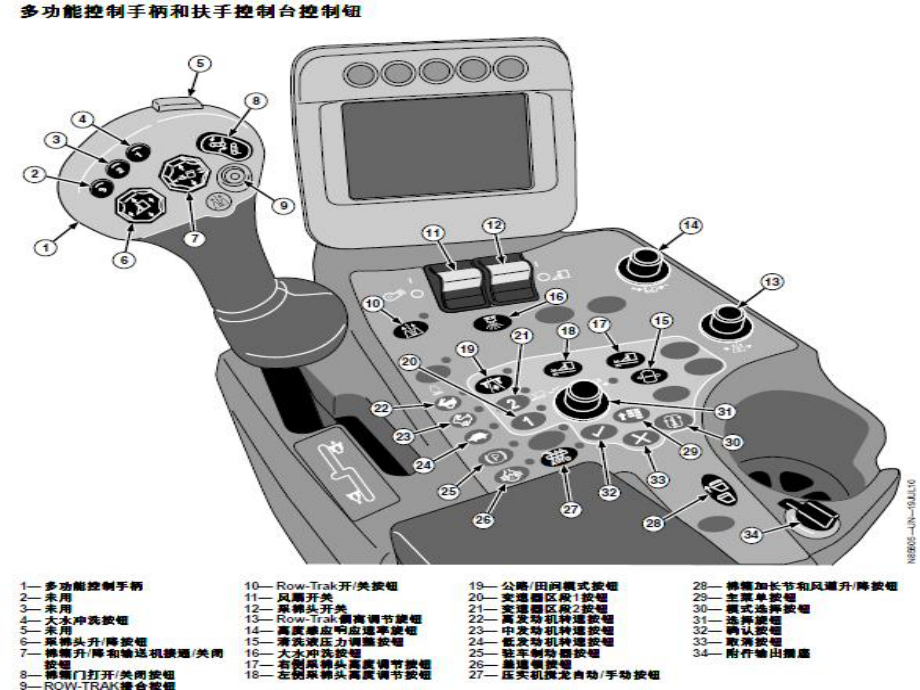

1、7660采棉机的操作o 使用扶手控制器操纵台上的按钮，也可以执行清洗系统冲洗。o 按下并按住位置（A）的按钮，仅升高左侧采棉头。o 按下并按住位置（B）的按钮，仅升高右侧采棉头。o 按下并按住位置（C）的按钮，升高所有采棉头。o 按下并按住位置（D）的按钮，降低所有采棉头。o按棉箱升/降和输送机接通/关闭按钮（A）的顶部，升高o棉箱并打开棉箱门。按按钮的底部降低棉箱并关闭门。o可以重新编程棉箱控制单元禁用自动门打开和关闭。（参o见“操作机器”一节中的“禁用自动棉箱门作业”部分。）o按棉箱门升/降按钮（B），根据需要降低棉箱门而不改变o棉箱的位置。按按钮的底部升高棉箱门。o按棉箱升/降和输送机接
2、通/关闭按钮（A）的左侧，仅接o合门输送机。按按钮的右侧，接合门输送机和棉箱地o板输送机。压实机搅龙自动/手动按钮o按压实机搅龙自动/手动按钮（A）。当自动模式接通时，按钮旁的指示灯亮起。o在自动模式，当棉花达到棉箱中的感应级别时，棉箱中的搅龙自动工作预置的时间。作业的持续时间可以使用扶手显示单元（ADU）上的机器配置菜单修改。也可以通过按地板开关（B）接合搅龙。o在人工模式（指示灯熄灭），只有当按下地板开关时搅龙才工作。风机、采头结合开关高度感应响应速度调节旋钮o 采头灵敏度o 一般是50高度调整按钮 一般40根据实际情况o 按左侧采棉头高度调节按钮（A），调节左侧提升梁上采棉头的工作高度设
3、置点。o 按右侧采棉头高度调节按钮（B），调节右侧提升梁上采棉头的工作高度设置点。o 在按下高度调节按钮之后，在扶手显示单元（ADU）上出现显示，可以使用选择旋钮（C）调节设置点。大水冲洗开关调节水压开关公路/田间模式按钮o 田间模式：o 一档最高行驶速度是6.8公里/小时（4.2英里/小时），二档是8.0公里/小时（5英里/小时）。o 公路模式：o 一档最大行驶速度是14.5公里/小时（9.0英里/小时），二档行使速度最高达到27.4公里/小时（17英里/小时）。发动机转速按钮o 按发动机高转速按钮（A）。2200o 按发动机中等转速按钮（B）。1750o 按发动机低转速（怠速）按钮（C）。
4、900驾驶员界面控制钮o A:选着按钮o B:指示灯o C:确认按钮o D:主菜单o E:模式选着按钮o F:取消按钮主菜单o 显示器设置o 诊断地址信息o 诊断故障码信息o 控制器和CAN总线信息A 主页屏幕第1页：索引选项键用于访问机器的配制设置、诊断值以及标定信息。查看基本工作参数值第2页：查看基本工作参数值B 未用未使用C 机器配置屏设置搅龙自动运行时间设置棉箱满延迟时间D 诊断读数和标定屏幕第1页：提供有效故障码的列表第2页：提供访问发动机和风扇小时表和诊断读数屏第3页：提供访问标定程序E 未用未使用主页屏幕第一页o 水压o 风扇转速o 发动机转速主页屏幕第二页o 采棉头速度o 风扇
5、转速o 发动机转速机器配置屏o 搅龙自动作业时间o 棉箱满延迟计时器o 范围0300，默认30诊断和标定屏o 激活报警主屏o 诊断读数主屏o 标定主屏激活报警主屏o 这个显示屏或系列显示屏显示当前活动的所有诊断故障码。当前显示的显示屏页码以及当前活动的警报显示屏的总数显示在每个显示屏的底部。诊断读数屏幕o 小时表o 收割台高度系统o 采棉头传动系统o 行引导系统o 驾驶室控制棉箱系统o 棉箱控制系统o 棉箱系统o 风扇和底盘系统o 润滑油和水系统o 发动机控制系统供给传感器标定屏幕o HVAC温度门o HVAC温度开关o HVAC风扇开关o 采棉头传动系统o 收割台高度系统o RowTrak作物传感器o RowTrak车轮传感器o RowTrak转向阀日常保养模式屏幕诊断故障码信息屏幕
