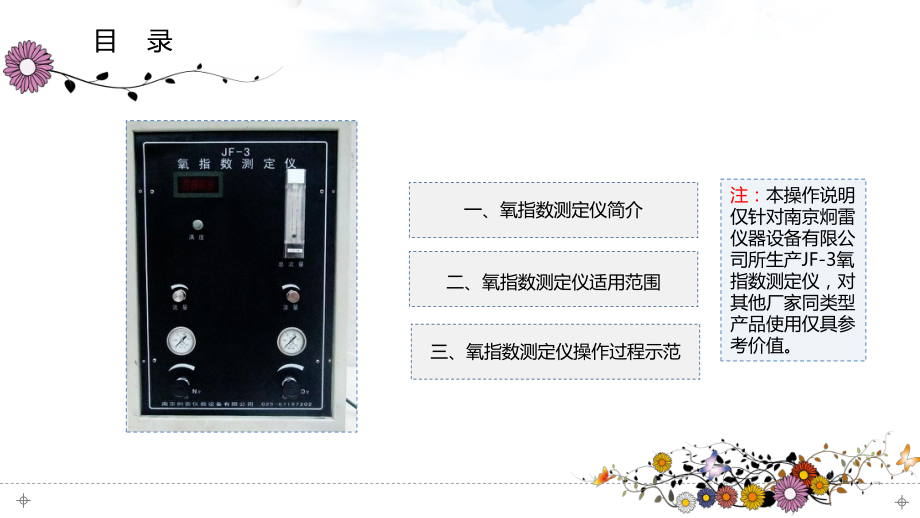

1、JF-3型氧指数测定仪 操作说明序言尊敬的用户： 首先，感谢您选用由南京炯雷仪器设备有限公司生产的JF-3型氧指数测定仪！本使用操作说明仅以炯雷仪器出产的JF-3型氧指数测定仪为适用对象，对其他厂家产品仅具参考意义！ 三、氧指数测定仪操作过程示范一、氧指数测定仪简介二、氧指数测定仪适用范围注：本操作说明仅针对南京炯雷仪器设备有限公司所生产JF-3氧指数测定仪，对其他厂家同类型产品使用仅具参考价值。目 录试验依据 国家标准GB/T2406图片区域一、氧指数测定仪简介用于 测定聚合物燃烧过程中所需要氧的体积百分比氧指数概念聚合物氧指数值是在该物质引燃后，保持燃烧50mm长或燃烧时间为180s时所需
2、要的氧、氮混合气流中，刚好维持式样燃烧所需的最低氧浓度（亦称氧指数）。 该仪器一是可以作为鉴定聚合物难燃性的手段二可以作为一种研究工具，对实验室研究阻燃配方，开发新型阻燃材料提供了有力的测试手段。适合于固体材料，层压材料、泡沫塑料、织物、软片和木板材、薄膜等材料二、氧指数测定仪适用范围三、氧指数测定仪操作过程示范1、使用前准备工作2、仪器安装3、仪器校正4、试样准备5、正式试验6、仪器使用后维护与保养1、使用前准备工作安装好减压阀的氮气瓶在仪器到来之前，您需要准备好与设备连接的氧气瓶与氮气瓶。 两种气瓶在当地气站均可以购买到。以南京为例，每个钢瓶的价格在800元的样子。购买钢瓶后还需要购买钢瓶
3、减压阀（如右图）。购买时请检查钢瓶上是否有手拧阀，手拧阀是否能自由拧动。（每次仪器使用时都需使用其开关以方便使用）手拧阀2、仪器安装把仪器放入通风橱内或工作平台上。把配置的橡胶管一端分别插入仪器背面O2、N2接口，另一端对应插入O2、N2气钢瓶接口；尼纶管（白色管子）一端接燃烧拄底座，另一端接背面O2+N2接口。仪器背面接口燃烧柱底座接口1、使用前准备工作Tips：当钢瓶减压阀接嘴与仪器进气接嘴管径不一致时，可用如右图快速接头转接。在管子插入夹头时，要保证管子插到底，并将管子往外轻轻拔一下，保证管子链接到位，以防试验过程中漏气。如使用后期出现实验设备需要移动等情况需要拔出管子，务必要将快速接头
4、蓝色部位按下，然后拔出管子，如将管子直接用力拔出会损毁快速接头，导致漏气等情况发生快速接头拔出管子前需先将蓝色部位按下2、仪器安装取出燃烧筒内金属网，放入配给的玻璃珠，再放入金属网，试样夹、套上玻璃燃烧筒。Tips：玻璃珠在这里起到均匀气流及保持干燥的作用金属网玻璃珠试样夹玻璃珠3、仪器校正开启氧气瓶的阀门，顺时针调节仪器面板右下角氧气“稳压”阀，仪器压力表指示值为0.150.01Mpa，逆时针调节右边压力表上方的“流量”旋钮，流量计指示值为10L0.5L/min0.150.01Mpa10L0.5L/min数值为球型浮子看最大直径处3、仪器校正调节满度先查知氧气瓶钢瓶上的浓度(一般工业用氧气浓
5、度为99.2%)，微调节仪器面板上左上角的旋钮，调节数值与氧气瓶上标定的氧浓度一致。氧浓度校准后，满度旋钮不可再动，否则示值失准数值微调与氧气瓶上标定数值一致3、仪器校正关闭氧气瓶阀门，开启氮气瓶阀门，顺时针调节左下角的氮气“稳压”旋钮，流量计指示值为调整至0.15， 逆时针微调氮气流量旋钮，使流量计指示值为10L0.5L/min此时左上角数显表显示的即为氮气瓶中的氧气浓度将数值调制0.15氮气瓶中氮气的浓度值微调，流量计指示值为10L0.5L/min4、试样制作试样要求：标准式样至少15根在式样的任意一端50mm处划线，将另一端插入燃烧筒内式样夹中，试样与玻璃筒保持平行状态，勿偏斜倾倒。（试
6、样倾倒部分情况会导致试验数据不准）试样类型、尺寸和用法如右表标准试样示例5、正式试验根据经验或式样在空气中点燃的情况，估计开始的氧浓度。如在空气中迅速燃烧，则开始试验时氧浓度为18左右；在空气中缓慢燃烧或时断时续，则为21左右；在空气中离开点火源即灭，则至少25左右。后续试验即是反复试验寻找最接近氧浓度值氧指数的试验方法有两种：一、试样在燃烧筒里刚好燃烧3分钟时熄灭，此时的氧指数值为准确的氧指数值二、在试样距最上端50mm的地方划线，式样刚好燃烧50mm长熄灭，此时的氧指数值为准确的氧指数值两种试验方法任取其一。在实际操作的时候，有些材料特性：要么点不着，要么点着就会全部烧完，这种情况下就判断
7、它的临界点，点着与点不着的临界点。5、正式试验重新打开氮气、氧气“稳压”阀，仪器压力表指示值为0.150.01Mpa并同时调节流量，使氮气、氧气混合流量为10L0.5L/min（球型浮子看最大直径处）此时数显窗口显示的数值，即为当前的氧浓度值（亦称氧指数值）。若提高氧浓度则增大氧流量，减少氮流量，否则反之，并始终保持总流量10L/min不变。试验初始时氧浓度值需估算，准确的氧浓度值需反复试验来确定。查看每次试验时试样燃烧的情况，调整氧浓度大小，当满足上一页中的试验方法其一时即为准确的氧浓度值。试验方法选定之后，试验都需依据所选定方法，两种试验的结果不具可比性调节氧、氮气阀时，混合流量需稳定在1
8、0L0.5L/min的稳定水平5、正式试验氧浓度确定后稳定30s，然后将点火器深入玻璃筒（火焰长度12mm20mm）点燃式样顶端点火时间根据材料着火快慢而定最长不超过30s移出点火器，并立即计时Tips：根据试样材质调节火焰长度，易燃的材料火焰长度接近12mm，难燃的材料火焰长度接近20mm点火时间最长不超过30s，如果30s后试样未燃烧，则需调整氧浓度值点火器点燃试样5、正式试验根据已试验过程的试验结果，微调氧气阀氮气阀调整氧浓度，反复试验，得出准确氧浓度后，试验结束。试样燃烧状态6、仪器使用后维护与保养1.开机前阅读使用说明书和氧指数法国家标准，对正确使用仪器和氧指数值的计算将会有所帮助2.新购设备，开始测试的试样，剩余部分最好妥善保存，便于日后对仪器的性能进行比对测试，看氧指数值是否前后有变化。如果超过原精度等级，应考虑更换传感器3.仪器长时间不用，建议将氧传感器卸下，放入冰箱冷藏室（将氧传感器妥善包装保持氧传感器干燥度），这样可以使氧传感器使用时间更长哦！. 氧指数测定仪中的氧传感器That，s All ！Thank You！
