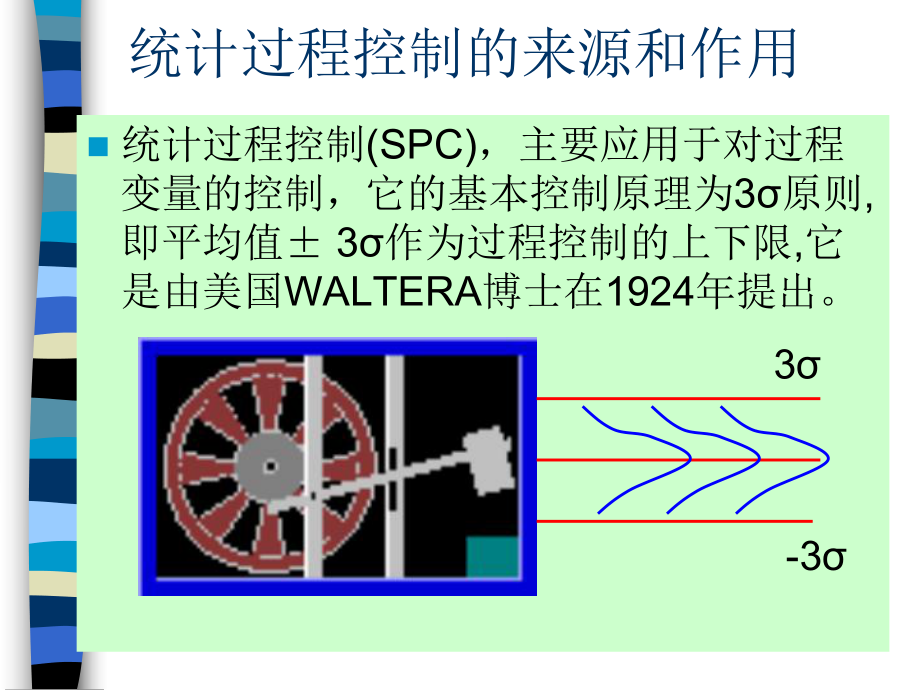

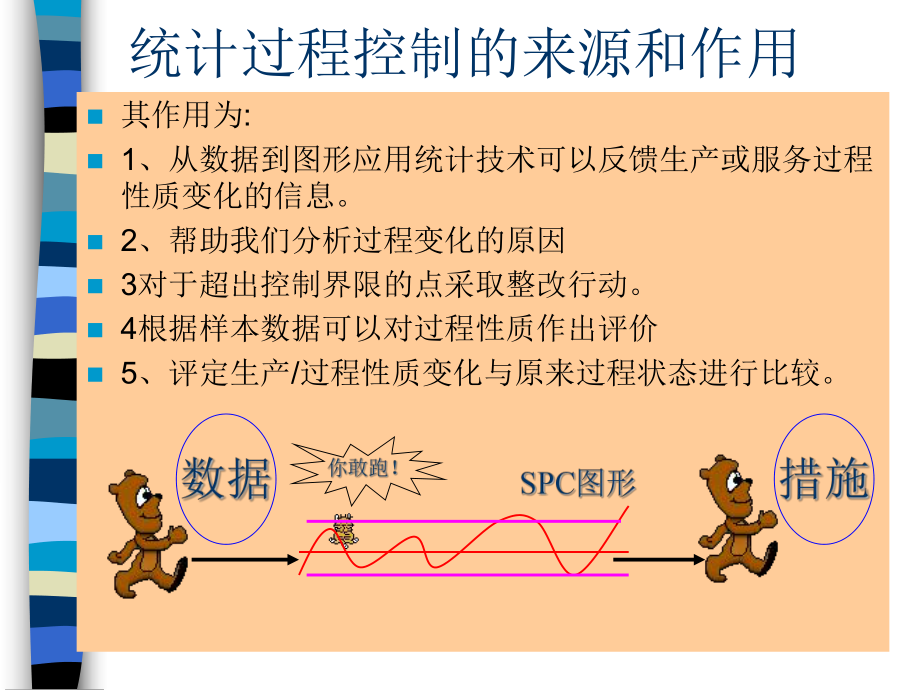

1、XR控制图操作及应用指南控制图操作及应用指南培训教材培训教材 统计过程控制的来源和作用n统计过程控制(SPC)，主要应用于对过程变量的控制，它的基本控制原理为3原则,即平均值 3作为过程控制的上下限,它是由美国WALTERA博士在1924年提出。3-3统计过程控制的来源和作用n其作用为:n1、从数据到图形应用统计技术可以反馈生产或服务过程性质变化的信息。n2、帮助我们分析过程变化的原因n3对于超出控制界限的点采取整改行动。n4根据样本数据可以对过程性质作出评价n5、评定生产/过程性质变化与原来过程状态进行比较。n节约成本节约成本n使标准趋于准确使标准趋于准确n使过程更加稳定使过程更加稳定n使控
2、制规格更加真实使控制规格更加真实n减少检验频度减少检验频度n减少问题出现的频度减少问题出现的频度n改善和提高客户的满意度改善和提高客户的满意度n可靠地测出实际过程能力可靠地测出实际过程能力n改善测量结果的准确度改善测量结果的准确度n改善产品品质改善产品品质n减少出货周期时间减少出货周期时间： n定义：用于长度、重量、时间、强度、力值、成份等以计量值来管理工程的控制图，利用统计手法，设定控制均值X和极差R的界限，同时利用统计手法判定导致工程质量变异是随机原因，还是异常原因的图表。： n目的：对公司生产现场制程的初始能力进行分析和监控，对有规格变异的产品质量特性或过程质量特性值进行动态控制，以判定
3、工程是否处于稳定状态，并依据制定相应的措施纠正变异 。X-R控制图示X控制图控制图UCLLCLUCLXR n（1）控制图编号：HN-QCTZ HN为华南公司， QCT为控制图，Z为工程代号，表示总装、进货检验为I，完车检验为W，机加工为J， 为流水号n（2）部门：工程责任部门或单位n（3）工序：X-R控制图控制的工序 n（4）操作者：工序操作者n（4）质量特性：说明控制何种计量特性，如工件长度、安装扭矩、摩托车车速等n（5）工程规范：产品质量特性值或过程特性值设计或规范公差如长度尺寸20+0。2-0。1n（6）样本容量/频率：抽样测量数据的数量/抽样频次，如5次（件）/每小时，5次/每日等n（
4、7）产品型号：受控产品的型号 如FY125-7摩托车n（8）零件名称：受控产品零件的名称 如摩托车发动机n（9）测量工具：抽样测量质量或过程特性数据的测量工具，如游标卡尺、深度尺、万能表n（11）机器编号：受控工序操作的机器编号n（12）控制时段：控制图收集数据的时段，如2002/8/22-2002/8/26 n合理的子组大小、频率和数据合理的子组大小、频率和数据n在控制时段内，按抽样容量/频率要求，收集产品工序质量或过程特性数据125个或者100个，并按连续性将数据分成25个子组，每个子组由45数据组成，每个子组数据是在非常相似的生产条件下生产出来的，并且相互之间不存在着系统的关系，因此，每
5、组之间的变差为普通原因造成的，对于所有的子组的样品应保持恒定。 n频率的选择频率的选择n频率：在过程的初期研究中通常是连续进行分组或很短时间间隔进行分组，检查时间间隔内有否不稳定的因素存在。当证明过程处于稳定时，子组间的时间间隔可以增加。 n1） XR通常把数据栏位于X图和R 图的上方，X图画在R图的上方，X和R的值为纵坐标，按时间先后的子组为横坐标，数据值以及极差和均值点纵向对齐，数据栏应记录读数的和均值(X)、极差(R)以及日期时间或其它识别子组代码的空间 n X1X2Xn X = n R=X最大值X最小值 式中：X1、X2Xn为子组内的每个测量值，n为子组样本容量，一般取4-5个数据。
6、n X图：坐标上的刻度值的最大与最小之差应至少图：坐标上的刻度值的最大与最小之差应至少为子组均值为子组均值X的最大与最小值差的的最大与最小值差的2倍。倍。nR图；刻度值应从最低值图；刻度值应从最低值0开始到最大值之间的差开始到最大值之间的差值为初期阶段所遇到最大极差值为初期阶段所遇到最大极差R的的2倍。倍。 nX图nR图6。1） 计算控制限n计算平均极差（R）及过程平均值（X）。nR= R1R2Rkn kn nX= X1X2 Xkn K n式中：K为子组数量，R1和X1即为第1个子组的极差和均值，R2和X2为第2个子组的极差和均值，其余类推。一般取25子组数据。n进去看一下进去看一下！n2）
7、计算控制限nUCLX XA2R 均值上限均值上限nLCL X XA2R 均值下限均值下限 nUCLRD4R 极差上限极差上限nLCLR D3R 极差下限极差下限 N34567D42.572.282.112.001.98D3*0.08A21.020.730.580.480.42（n 将平均极差(R)和均值X画成水平线虚线，各控制限UCLR、LCLR、UCLX、LXLX画成水平线,把线标上记号。nUCLXnLXLXnXn就这样就这样标注，懂标注，懂吗？吗？（ 将各子组计算出X、R值各作X图和R 图的纵坐标值，以子组序号为横坐标值，描出X图和R 图中的相应的点，注意，在控制界内的点打记，在控制图界外
8、的作 记，并连成点链X-R控制图示X控制图控制图UCLLCLUCLXRR控制图控制图n（1） 分析均值极差图上的数据点分析均值极差图上的数据点nA） 点在控制界线外；一个或多个点超出控制限是该点点在控制界线外；一个或多个点超出控制限是该点处于失控状态的主要证明依据。因为只存在普通原因引处于失控状态的主要证明依据。因为只存在普通原因引起变差的情况下超出控制限的点会很少，我们便假设超起变差的情况下超出控制限的点会很少，我们便假设超出的是由于特殊原因（如工装和设备异常突发变化等）出的是由于特殊原因（如工装和设备异常突发变化等）造成的，给任何超出控制限的点作上标识，以便根据特造成的，给任何超出控制限的
9、点作上标识，以便根据特殊原因实际开始的时间进行调查，采取纠正措施。（但殊原因实际开始的时间进行调查，采取纠正措施。（但连续连续35点允许一点、连续点允许一点、连续100点有二点逸出控制界外，点有二点逸出控制界外，可暂不采取纠正措施）可暂不采取纠正措施）UCLXLCLB）控制限之内的图形或趋势，当出现非随机有规律的图控制限之内的图形或趋势，当出现非随机有规律的图形或趋势时，尽管所有极差都在控制限内，也表明出现形或趋势时，尽管所有极差都在控制限内，也表明出现这种图形或趋势的时期内，过程质量异常或过程分布宽这种图形或趋势的时期内，过程质量异常或过程分布宽度发生变化。度发生变化。 nl na. 输出值
10、分布宽度增加，其原因可能是无规律的（例如设备不正常或固定松动），或是由于过程 中的某个要素变化(例如使用新的或不是很统一的原材料)b. 测量系统的改变（新的测试员或量具的变化）。UCLRRnl n a . 输出值分布宽度减小，这常常是好的状态，应研究以便推广应用和改进过程。nb. 测量系统改变，这样会遮掩过程真实性能的变化。UCLRRnC） 明显的非随机有规律变化图形：除明显的非随机有规律变化图形：除了会出现超过控制界的点或长链之外，了会出现超过控制界的点或长链之外，数据中还可能出现其他的易分辨的由于数据中还可能出现其他的易分辨的由于特殊原因造面的图形，属工序质量异常。特殊原因造面的图形，属工
11、序质量异常。UCLLCLXn下面介绍一种验证数据点的总体分布是否异常下面介绍一种验证数据点的总体分布是否异常的准则：各点与的准则：各点与R的距离：一般地，大约的距离：一般地，大约2/3的的描点应落在控制限的中间三分之一的区域内，描点应落在控制限的中间三分之一的区域内，大约大约1/3的点落在其外的三分之二的区域。如数的点落在其外的三分之二的区域。如数据点虽在控制界限内，如连续据点虽在控制界限内，如连续3点中有点中有2点落在点落在其外的三分之二的区域，应属工序质量异常其外的三分之二的区域，应属工序质量异常（见（见3图的说明）图的说明）3点中有点中有2点落在其外的三分之二的区域，属异常点落在其外的三
12、分之二的区域，属异常n3n-3nn-8、n当控制图出现警告信号时，由责任人员填写当控制图出现警告信号时，由责任人员填写X-R控制控制图异常报警表，交工艺人员作出分析并制定纠正措图异常报警表，交工艺人员作出分析并制定纠正措施，质管部施，质管部QA负责跟踪和考核。必要时，对超出控负责跟踪和考核。必要时，对超出控制限的点确定为特殊原因引起的，必须对该点加以制限的点确定为特殊原因引起的，必须对该点加以删除，重新修订控制图，重新计算控制限。当控制删除，重新修订控制图，重新计算控制限。当控制限变得越来越好时，应对此时的工艺参数形成文件限变得越来越好时，应对此时的工艺参数形成文件加以介定，以优化管理。加以介
13、定，以优化管理。n出界了！出界了！n快报警！快报警！好！我好！我马上搞定！马上搞定！n1、X-R图的控制限为控制图初始工序能力分析后，工图的控制限为控制图初始工序能力分析后，工序稳定（即序稳定（即CPK1.33时）时控制限，因此开始作一份时）时控制限，因此开始作一份SPC控制图的第一个点时，控制限已经生成，并不是控制图的第一个点时，控制限已经生成，并不是25组数据取完后计算的控制限。组数据取完后计算的控制限。初始分析就决定了上下界线了！n2、 一份一份X-R图时必须计算该图的控制限和图时必须计算该图的控制限和CPK，当当CPK1.33且计算的控制限范围相对事先设定的控制限且计算的控制限范围相对
14、事先设定的控制限范围缩窄时，下一份图的控制限以该图计算出的控制范围缩窄时，下一份图的控制限以该图计算出的控制限为事先设定的控制限。限为事先设定的控制限。CPK1.33，控制图控制图控制生效！控制生效！用EXCEL自编软件算！自动生成！ n1、工序能力客观地描述工序过程中存在着分、工序能力客观地描述工序过程中存在着分散的状况，统计学有散的状况，统计学有CP来评介工程能力的大来评介工程能力的大小（分散程度），其计算公式为小（分散程度），其计算公式为CP=（UCL-LCL）/6，工程能力工程能力CP的评价基准为：的评价基准为：n CP值值 工序能力等级工序能力等级 工序能力说明工序能力说明 CP1.
