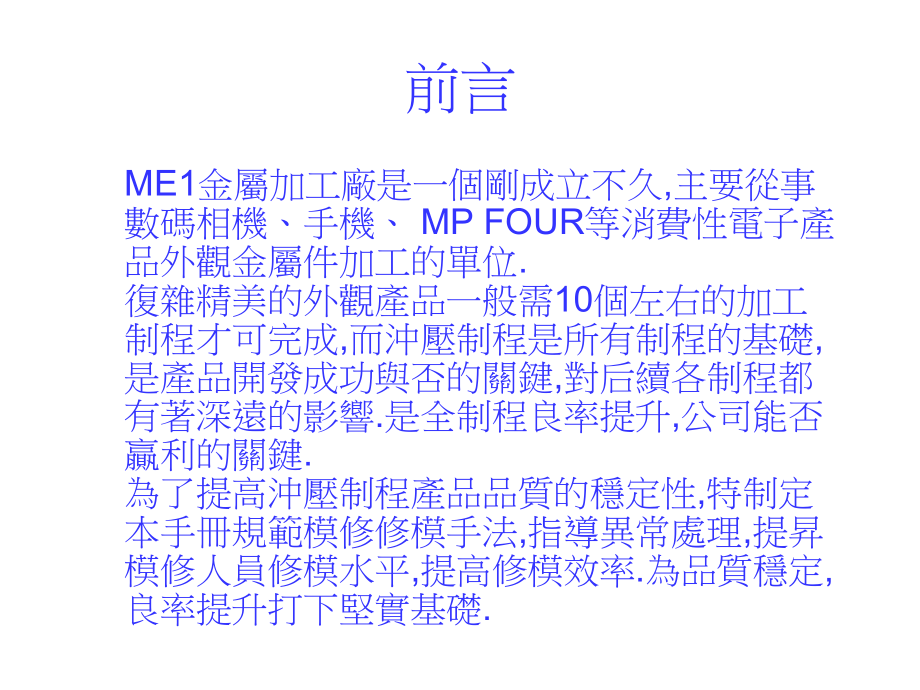

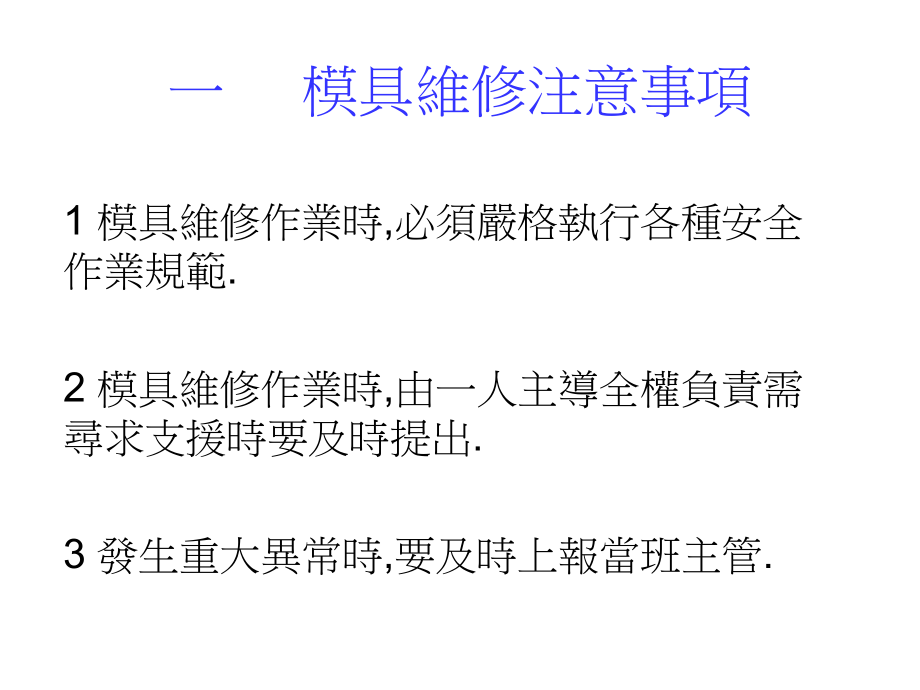

1、沖壓模具維修手冊前言ME1金屬加工廠是一個剛成立不久,主要從事數碼相機、手機、 MP FOUR等消費性電子產品外觀金屬件加工的單位. 復雜精美的外觀產品一般需10個左右的加工制程才可完成,而沖壓制程是所有制程的基礎,是產品開發成功與否的關鍵,對后續各制程都有著深遠的影響.是全制程良率提升,公司能否贏利的關鍵. 為了提高沖壓制程產品品質的穩定性,特制定本手冊規範模修修模手法,指導異常處理,提昇模修人員修模水平,提高修模效率.為品質穩定,良率提升打下堅實基礎.一 模具維修注意事項1 模具維修作業時,必須嚴格執行各種安全作業規範.2 模具維修作業時,由一人主導全權負責需尋求支援時要及時提出.3 發生
2、重大異常時,要及時上報當班主管.一 模具維修注意事項4 模具生產試模前,先確認各種參數是否正確(如:模高,氣壓,模內有無異物等).5 沖床上維修模具時,嚴禁一切工具及零件擺放于下模板上.6 模修區維修模具時,分開上下模時,必須使用天車等起吊設備作業,並保証上模平衡升降,以防模具受損或掉落.一 模具維修注意事項7 模具維修時盡量減少墊片的使用.8 模具維修時模板放置要平穩可靠,必要時用夾具固定.9 折裝有彈性預壓的模板時, 要交替擰緊或放松螺絲,以防模板傾斜模具受損一 模具維修注意事項10 模具零件折卸時,應留意原有狀況,必要時在零件及模板上標識清楚,以防混淆.11 更換模具零件時,新舊零件必須
3、仔細確定是否完全一致,更換凸凹模刀口時,盡量做到相互試配確認.12 修模過程中發現其它異常,需及時處理的立即維修,可繼續生產的,做好記錄,待生產完后改善處理.一 模具維修注意事項13 拉伸及整形工步(站)的3D零件,3D面不可破壞,但可拋光處理.14 裝模時,先把螺絲稍微鎖緊,打上定位銷,再按先對角后全部的順序擰緊全部螺絲.15 臨時對策處理的模具及待改善模具,做好記錄,並擬定改善計劃.一 模具維修注意事項16 模具維修替換下來的有返修價值的零件,能自行修復的,修復后交還備品室保管,不能自行修復的交由備品室生管送加工部返修.17 所有3D零件必須用風磨機標有零件狀態說明書(如有無降面及降面數值
4、是否有開裂及可否繼續使用)18 模具維修單及時認真如實填寫.二 設備操作磨床使用注意事項1.使使用用磨床前要清楚明了磨床升降手輪磨床前要清楚明了磨床升降手輪,前前後輪後輪,左右手輪在轉動時和磨床的相對應連左右手輪在轉動時和磨床的相對應連動方向動方向.2.正確的將砂輪裝在主軸上正確的將砂輪裝在主軸上,注意主輪上的注意主輪上的緊緊固螺絲為左旋固螺絲為左旋3.嚴禁帶手套作業嚴禁帶手套作業.4.磨床工作時磨床工作時,平台兩則嚴禁站人平台兩則嚴禁站人.5.隨時將砂輪停放在研磨工作的旁邊隨時將砂輪停放在研磨工作的旁邊,切勿切勿停在正上方停在正上方.6.新人不可獨立操作磨床新人不可獨立操作磨床.7.不可手持
5、工件研磨不可手持工件研磨.鑽床使用注意事項二 設備操作1.工作前必須檢查安全裝置是否良好.2.作業時嚴禁戴手套,必須佩戴防護眼鏡.3.鉆床的工件要夾緊,加工小件時,應用專用工具夾持,防止 被加工工件帶起旋轉,嚴禁用手拿著或按著鉆孔.4.調整鉆床速度、行程及裝夾工具、工件時,要在停機后進行.5.機床開動后,不准接觸運動工件,刀具和傳動部分,禁止隔著機床轉動部分傳遞或拿取工具等物品.6.鉆頭上繞長鐵屑時,必須停車清除,禁止用口吹、手拉,應使用刷子或鐵鉤清除,嚴禁將手指伸入未完全停止的鉆夾頭內摳鐵屑.7.鉆孔中壓力應均勻、穩定,不可猛用力沖擊.8.鉆孔操作須時常注意固定夾是否良好.9.變更皮帶速度時
6、,必須在馬達完全停止后作業. 10.轉動懸臂時應確認周邊無人,以免發生撞擊事故.11.機床運轉時,不准離開工作崗位,因故要離開時必須停機並切斷電源.12.工作完后,關閉機床總閘,擦淨機床,清掃工作地點,做好“5S”.二 設備操作銑床使用注意事項1.工作前必須檢查安全裝置是否良好.2.作業時嚴禁戴手套,必須佩戴防護眼鏡.3.銑床的工件要夾緊,加工小件時,應用專用工具夾持,防止被加工工件帶起旋轉,嚴禁用手拿著或按著鉆孔.4.調整銑床速度、行程及裝夾工具、工件時,要在停機后進行.5.機床開動后,不准接觸運動工件、刀具和傳動部分,禁止隔著機床轉動部分傳遞或拿取工具等物品.6.鉆頭上繞長鐵屑時,必須停車
7、清除,禁止用口吹、手拉,應使用刷子或鐵鉤清除,嚴禁將手指伸入未完全停止的鉆夾頭內摳鐵屑.7.鉆孔中壓力應均勻、穩定,不可猛用力沖擊.8.時常注意鉆孔把手,如有故障,鉆頭可能急劇下降發生危險.9.鉆孔操作須時常注意固定夾是否良好.10.變更皮帶速度時,必須在馬達完全停止后才可作業.11.機床運轉時,不准離開工作崗位,因故要離開時必須停車並切斷電源.12.工作完后,關閉機床總閘,擦淨機床,清掃工作地點,做好“5S”.二 設備操作車床使用注意事項1. 工作前必須檢查安全裝置是否良好.2. 作業時,操作時必須佩戴防護眼鏡,禁止戴手套.3. 在機床主軸上裝卸卡盤應在停機后進行,不可用電動機的力量取下卡盤
8、.4. 夾持工件的卡盤、撥盤、心夾的凸出部分時應注意距離,不要靠近.5. 車削細長工件時,應采用中心架或跟刀架.6. 車削形狀不規則的工件時,試轉平衡再切削.7. 工件、刀具裝夾要牢固,以免飛出傷人.8. 在測量工件尺寸時,應停車測量工件,並先將刀架移動到安全位置.9.對切削下來的帶狀切屑、螺旋狀長切屑,應用鉤子在停機后及時清除,切忌用手拉扯.清掃機械必須停車,不可在運轉中用抹布揩去屑粉.10. 用砂布打磨工件表面時,應把刀具移動到安全位置,勿讓衣服和手接觸工件表面.加工內孔時,不可用手指支援砂布,應用鐵棒代替,且速度不宜太快,同時把刀具先移動到安全位置.11. 禁止將工具、夾具或工件放在車床
9、床身上和主軸變速箱上.12. 禁止站在車床對面觀看或操作.13. 工作結束時,機床各部位應清掃干凈,各活動部位應用干凈的布擦干凈后涂上潤滑油,並切斷. 二 設備操作砂倫機使用注意事項1.工作前必須檢查安全裝置是否良好.2.工作前須佩戴防護眼鏡.3.使用砂輪打磨工件時,應先啟動待空轉正常后使用.4.在砂輪上不得磨過重,過大,過長,或過小,過薄的工作,嚴禁站在砂輪的正面打磨作業.5. 換砂輪時要檢查砂輪有無裂紋,缺損,換裝時要注意先行找正,保証砂輪無偏心,嚴禁使用不合格的砂輪.6.砂輪磨薄磨小后,要及時更換.7.砂輪機應有專人負責維護,管理,非指定人員嚴禁調整或安裝,更換砂輪.8.手動砂輪的電源線
10、插頭不得破損,軟線長度要適當不宜過長不能打死彎.使用手動砂輪機停機時,要等砂輪機停止運轉后方可放下.9.使用電砂輪機作業必須嚴格遵守用電守則,以防觸電傷害.10.使用完畢后關閉開關,若長時間不使用須拔掉電源.11.砂輪機作業區域不得放置易燃物品,以防火災發生.二 設備操作冷焊機使用注意事項1.未經訓練考核合格人員不能動 用設備.2.工作前必須認真做好點檢,確 保設備各部件無異常后方可作業.3.確保冷焊機零線與工件充分接 觸后才能正常作業.4.焊接工件必須放置穩固,以免 滑落傷人,導致損壞工件.5.根據焊接墊片的厚度和類型, 選擇適當的焊接參數.6.作業完成后關閉電燈及冷焊機 電源并拿走自已的產
11、品及時做好冷焊區的”5S”.二 設備操作氬焊機使用注意事項1.作業區嚴禁有易燃易爆物質存在,保持氬焊區清潔干爽.2.作業前必須檢查安全裝置是否良好(防護面罩、防護衣、防護手套等無損壞).3.工作前必須做好點檢,確保設備各部件無異常后方可作業.4.接地保護裝置必須完好,否則嚴禁操作.5.氬焊作業時必須穿好防護衣、戴好防護面罩、防護手套,並保持通風,做好安全防護措施.6.焊接工件必須放置穩固,以免滑落傷人.7.根據焊接工件的大小或類型,選擇調節適當的焊接參數,相應使用不同的焊條.8.焊槍嚴禁用水冷卻.9.作業完成后及時做好氬焊區的”5S”,各防護用品及時歸位.10.作業完成后及時做好氬焊登記,便於
12、氬焊機定期保養參考.模具維修常用手工具1 剪刀 2.紅銅棒 3.T形螺絲 4. 內六角扳手 5.油石 6.呆扳手 7.加力套筒 8.合金銼刀 9.風磨機 10卡尺 11.砂紙 12.頂針 13紅丹 4.研磨膏 15.手電筒三三. 基本手法基本手法1. 1.下模前下模前要認真了解 產品狀況模具狀況參數記錄初步診斷問題之所在2. 2.下模時下模時三三. . 基本手法基本手法要保持好完整的料帶或工站樣品,供分析問題之用三三. . 基本手法基本手法1. 擦拭模具,準備模修工具,塑膠盒,甲苯,防銹油等2.拆下來的模具零件分別裝入塑膠盒中3. 3. 下模后下模后 4. 4.拆板步驟拆板步驟三三. . 基本
13、手法基本手法A 拆下模具彈簧, 傳力銷等零件B 退出固定銷5. 5. 拆板步驟拆板步驟三三. . 基本手法基本手法C 拆下模板螺絲D 取下模板三三. . 基本手法基本手法A 清理模板6. 6. 組立步驟組立步驟三三. . 基本手法基本手法B 敲下定位銷7. 7.組立步驟組立步驟三三. . 基本手法基本手法8. 8.組立步驟組立步驟C 放好模板,用銅棒敲擊落實9. 9. 組立步驟組立步驟D 裝好固定螺絲,鬆緊程度以手腕力量擰緊為宜三三. . 基本手法基本手法三三. 基本手法基本手法E 定位銷打入 擰緊螺絲10.10.組立步驟組立步驟F F 裝上傳力銷裝上傳力銷, ,模具彈簧等零件模具彈簧等零件
14、更換刀口注意事項更換刀口注意事項三三. . 基本手法基本手法1. 1.一般通過模具零件的落料一般通過模具零件的落料斜度來確認刃口面斜度來確認刃口面, ,刃口面避刃口面避厚大于非刃口面厚大于非刃口面. . 2. 2.無落料斜面的刃口面則由無落料斜面的刃口面則由零件的外部形狀來確定零件的外部形狀來確定. .1. 1. 確認刀口刃部確認刀口刃部2. 2. 非刃口面四周倒角非刃口面四周倒角三三. . 基本手法基本手法1. 倒角部位 : 非工作面之各棱角2. 倒角方法 : 先用倒角机,磨床,氣動砂輪倒角;再用銼刀精修成光滑 R 角3. 倒角目的 : 方便安裝,不傷框口及防呆更換刀口注意事項更換刀口注意事
15、項3. 3. 刀口披覆刀口披覆三三. . 基本手法基本手法披覆的目的是為了防止跳屑a 刀口披覆位置應在刃口下 1 mm 處. b 面與面相接的地方不能披覆更換刀口注意事項更換刀口注意事項三三. . 基本手法基本手法1. 檢查框口有無變異 ; 將模穴刀口擦拭乾凈2. 刀口墊片安裝前應倒角,再用油石推平3. 擺正刀口位置,用手把刀口垂直壓入模穴更換刀口注意事項更換刀口注意事項三三. . 基本手法基本手法4. 用銅棒敲平刀口面 ; 檢查刀口是否與模面齊平更換刀口注意事項更換刀口注意事項5.檢查落料孔是否被堵塞,墊片是否裝反更換刀口注意事項更換刀口注意事項三三. . 基本手法基本手法裝下料衝子注意事項
16、裝下料衝子注意事項三三. . 基本手法基本手法1.新衝子安裝前須與剝料板,鑲件及刀口試配2.壓板槽不得超過模面,只可低於模面0.02mm;3.模仁裝配時,遇到過緊或過鬆時,都應認真確認 模仁及模穴呎寸,確認是否倒角.不可強行安裝. 三. 基本手法 銅銅塊塊三. 基本手法三三. . 基本手法基本手法裝下料衝子注意事項裝下料衝子注意事項1. 需滑動配合之模仁,裝配時,若不能滑動,應認真確認 呎寸. 切不可用銼刀修配合面.2.養成看圖面的習慣,對于與圖面不符的地方,找出真正 原因並根除3.認真執行備品管理辦法,登記領取.換下來的備品可 維修再利用的應即時修好.4.修模完成后做最后的檢查確認,特別是易裝錯的刀口. 墊片和其它零部件,5.主副導柱及襯套及煤油或甲苯清洗,涂上模具油6.及油石推平模座表面,噴上防銹油三. 基本手法裝下料衝子注意事項裝下料衝子注意事項三. 基本手法最后組立上承板模具組立完成并及時通知生產單位架模生產1、廢料跳屑 2、小沖子易斷 3、抽芽不良 4、切邊不齊 5、毛刺不良 6、下模堵料 7、不脫料四四.冷沖壓模常見不良冷沖壓模常見不良39四四.冷沖壓模常見不良冷沖壓模常見
