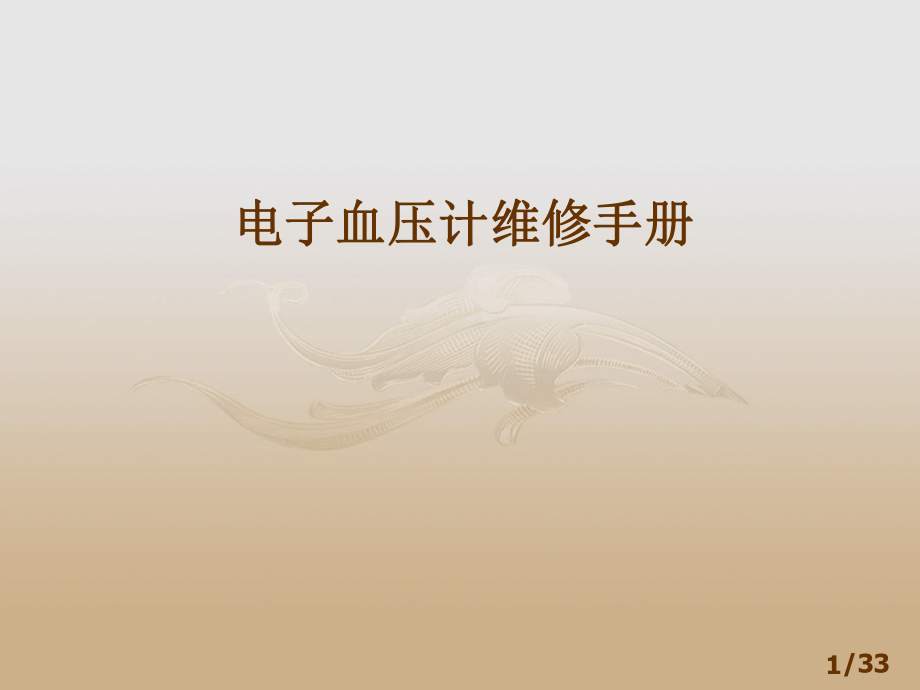

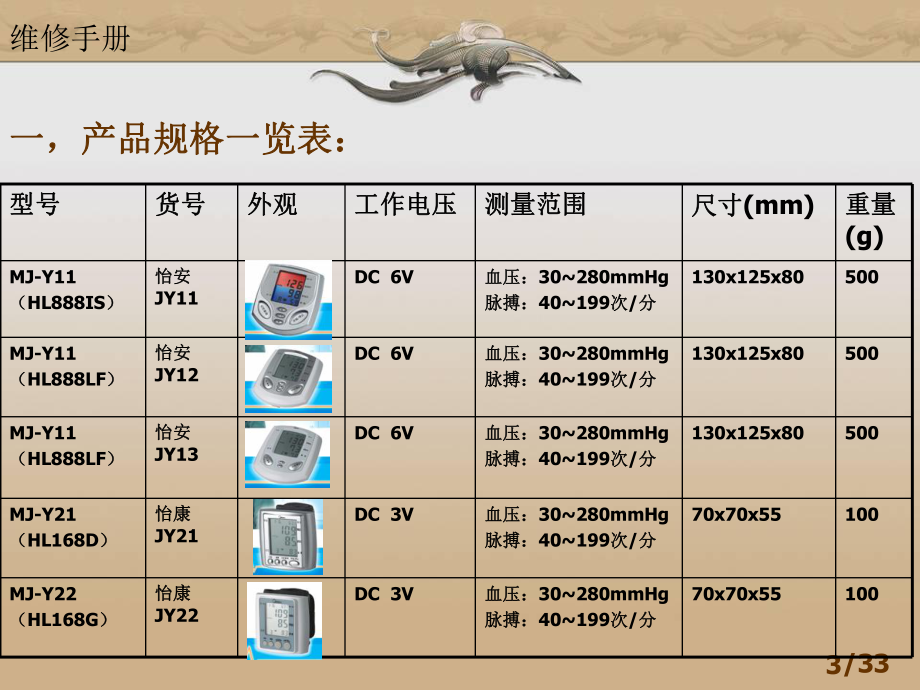

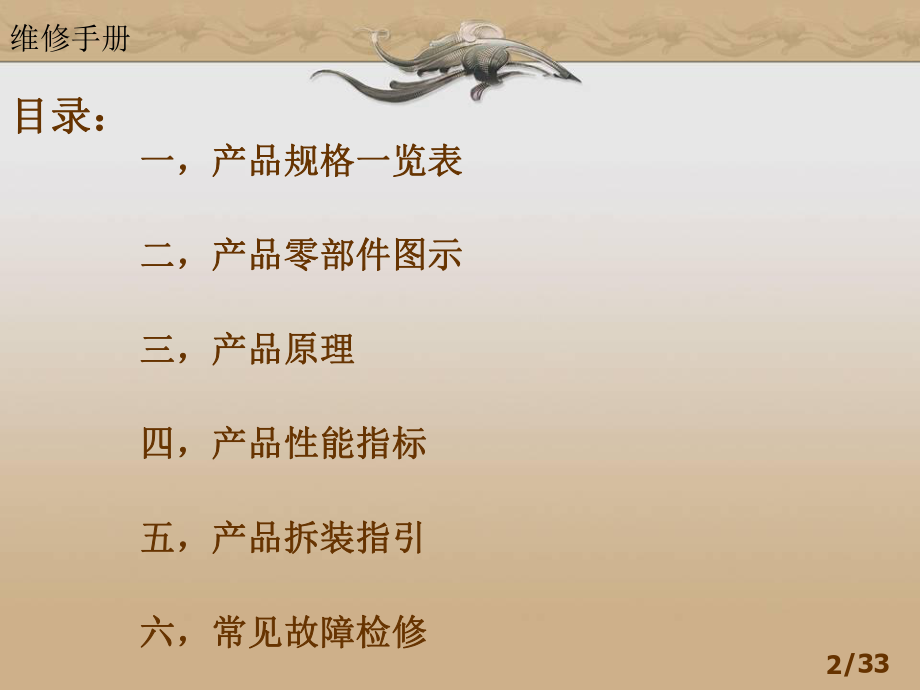

1、/331电子血压计维修手册电子血压计维修手册/332一,产品规格一览表一,产品规格一览表二,产品零部件图示二,产品零部件图示三,产品原理三,产品原理四,产品性能指标四,产品性能指标五,产品拆装指引五,产品拆装指引六,常见故障检修六,常见故障检修维修手册目录:目录:/333维修手册一,产品规格一览表:一,产品规格一览表:型号型号货号货号外观外观工作电压工作电压测量范围测量范围尺寸尺寸(mm)重量重量(g)MJ-Y11(HL888IS)怡安怡安JY11DC 6V血压:血压:30280mmHg脉搏:脉搏:40199次次/分分130 x125x80500MJ-Y11(HL888LF)怡安怡安JY12D

2、C 6V血压:血压:30280mmHg脉搏:脉搏:40199次次/分分130 x125x80500MJ-Y11(HL888LF)怡安怡安JY13DC 6V血压:血压:30280mmHg脉搏:脉搏:40199次次/分分130 x125x80500MJ-Y21(HL168D)怡康怡康JY21DC 3V血压:血压:30280mmHg脉搏:脉搏:40199次次/分分70 x70 x55100MJ-Y22(HL168G)怡康怡康JY22DC 3V血压:血压:30280mmHg脉搏:脉搏:40199次次/分分70 x70 x55100/334二,产品零部件图示:维修手册/335二,产品零部件图示:维修手册

3、/336三,产品原理维修手册示波法:通过测量时血液流动时对血管壁产生的振动,形成的脉搏波(小脉冲)来计算血压;(脉搏波:在心搏的血液动力学作用下,在气袖压力上将重叠与心搏同步的压力波动,即脉搏波;当气袖压力远高于收缩压时,脉搏波消失) 柯氏音法:血液在血管内流动和水在平整光滑的河道内流动一样,通常是没有声音的,但当血液或水通过狭窄的管道形成涡流时,则可发出声音,测量人体血压的水银血压计就是根据这个原理设计的 /337三,产品原理维修手册主动作主动作判定项判定项结果输出结果输出使用方法使用方法示波法示波法自动加压自动加压脉搏波(自动脉搏波(自动检测)检测)数值数值用户不专业用户不专业柯氏音法柯氏

4、音法手动加压手动加压声音(人工)声音(人工)对刻度对刻度用户多专业用户多专业比较结论比较结论柯氏音法不柯氏音法不能自我测量能自我测量柯氏音法会产柯氏音法会产生人为误差生人为误差柯氏音法会柯氏音法会产生人为误产生人为误差差示波法用户示波法用户要专业化要专业化/338三,产品原理维修手册示波法:用一组血压值为120/80mmHg的血压波,将示波法的过程描述如下:图1(纵轴mmHg横轴s):120/80mmHg的血压波和袖带压力下降曲线(设想分离) /339三,产品原理维修手册示波法:用一组血压值为120/80mmHg的血压波,将示波法的过程描述如下:图2(纵轴:mmHg横轴s):将袖带中的压力加至

5、180mmHg并缓慢排气,形成实际的波形图 袖带压力超过120,没脉搏波/3310三,产品原理维修手册示波法:用一组血压值为120/80mmHg的血压波,将示波法的过程描述如下:图3(纵轴:mmHg横轴:mmHg):将叠加在袖带压力线中的小脉冲波拾取出来,并与袖带中的压力相对应;小脉冲波的值非常小,所以知道压力传感器为什么那么贵了! /3311三,产品原理维修手册示波法:用一组血压值为120/80mmHg的血压波,将示波法的过程描述如下:0.5MAXMAX0.8MAX图4(纵轴:mmHg横轴:mmHg):用小脉冲的峰值构成包络线,获得脉搏波,根据脉搏波计算血压(各公司的计算方法各不相同,但通常

6、的接近值:收缩压是0.5MAX,舒张压是0.8MAX)/3312四,产品性能指标列表维修手册序号序号项目项目指标指标1额定电压额定电压臂式:臂式:DC 6V 腕式:腕式:DC 3V2测量范围测量范围血压血压: 30280mmHg脉搏:脉搏:40199次次/分钟分钟3准确度准确度血压血压: 3mmHg脉搏:脉搏:5%以内以内4可测量的手臂、手腕周可测量的手臂、手腕周长长臂带:臂带:240320mm240320mm腕带:腕带:135215mm135215mm5工作环境工作环境温度温度104040湿度湿度85%R.H.85%R.H.6待机电流待机电流小于小于0.1mA7自动关机时间自动关机时间MJ-

7、Y11:3010秒秒MJ-Y12/13/21/22:6010秒秒/3313四,产品性能指标显示符号说明维修手册/3314四,产品性能指标显示符号说明维修手册序号序号显示符号显示符号出现状况出现状况处理方法处理方法1月、日、时、分月、日、时、分开机自动显示开机自动显示2高、低压、脉搏数高、低压、脉搏数正常测量结束后显示正常测量结束后显示3脉搏符号脉搏符号测量过程中,侦测到脉测量过程中,侦测到脉搏时会显示搏时会显示4第几笔资料第几笔资料按记忆查询时显示按记忆查询时显示5错误符号错误符号无法精确测量到血压时无法精确测量到血压时再按正确方法测量一次再按正确方法测量一次6电量不足显示符号电量不足显示符号

8、电池电量不足时显示电池电量不足时显示更换新的电池更换新的电池7血压单位显示血压单位显示测量结束时,自动显示测量结束时,自动显示并转换并转换8加、减压符号加、减压符号测量过程中显示测量过程中显示/3315五,臂式电子血压计拆装指引维修手册工具准备 拆电池盖 /3316五,臂式电子血压计拆装指引维修手册用螺丝刀拆下壳螺钉 (有颗螺钉在铭牌下)上、下壳是扣位扣合的,如下图用力将之分开/3317五,臂式电子血压计拆装指引维修手册拆装饰面板(MJ-YII是粘贴的,MJ-Y12、13是扣位扣合的)拆电路板:先把液晶片翻转到一边/3318五,臂式电子血压计拆装指引维修手册拆电路板:把液晶固定架抬起一点,拔出

9、来(MJ-Y12、13是扣位的)拆电路板:找到固定电路板的螺钉、扣位,将其解除。这里有个卡槽式扣位,请注意/3319五,臂式电子血压计拆装指引维修手册拆电路板:将电路板移到一边拆电路板:拆螺钉、硅胶、扣位将气泵、电磁阀移出。拔开该气管,将电路板移到一边螺钉硅胶固定/3320五,臂式电子血压计拆装指引维修手册焊点拆电路板:脱焊掉导线焊点,只剩下下壳。按反的步骤,可以完成产品还原!/3321五,腕式电子血压计拆装指引维修手册工具准备 拆电池盖 /3322五,腕式电子血压计拆装指引维修手册拆上、下壳连接螺钉 电池下有两颗另一边也有两颗/3323五,腕式电子血压计拆装指引维修手册提起下壳组件,将上、下

10、壳分离上壳与按键分开/3324五,腕式电子血压计拆装指引维修手册拆电路板:拆除电路板固定螺钉、扣位,移出电路板移出电磁阀、气泵元件电路板上压力传感器连接的导气管,可直接拔开气泵与腕带也有个气管连接,可直接拔开/3325五,腕式电子血压计拆装指引维修手册拆腕带:从下壳上拆除腕带固定的4个扣位按反的步骤,可以完成产品还原!/3326维修手册六,常见故障检修:序号序号现象现象原因原因处理办法处理办法1屏幕无显示电池未正确安装、或电池电量不足检查电池是否正确安装、或更换新的电池2按开始键,产品不工作电池电量不足或按键接触不良更换新的电池或确认按键有无卡死3出现ERROR错误符号测量方法不正确,测量时说

11、话或移动再次按正确方法进行测量;4测量数据偏差大测量方法不正确或不一致按正确方法进行测量;5出现二次加压使用者血压偏高或测量时说话、移动按正确方法进行测量;血压偏高者出现二次加压是正常现象6臂带、腕带、气管漏气不正确使用或不注意造成损坏用检测设备进行确认后更换/3327维修手册六,常见故障检修:序号序号现象现象原因原因处理办法处理办法6外观件划伤不注意造成损坏更换7电池盖丢失不注意造成丢失提供8按键卡死不正确使用或磨损拆机检查、更换零件/3328维修手册六,常见故障检修:检测设备/3329维修手册六,常见故障检修:检测设备列表編號上圖右側配件用途說明1500CC氣瓶測試888機型精度及臂套使用

12、270CC氣瓶測試168機型精度及腕帶使用3168系列機心連接管連接168系列機心測試降壓速度4168系列腕帶連接管連接168系列腕帶測試腕帶氣密5888系列精度連接管連接888系列精度測試用6168系列精度連接管連接168系列精度測試用7全系列手動壓力球適用於全系列腕帶、臂套檢查及器差檢查的手動加壓球8全系列專用三通管適用於全系列機型連接使用9888系列專用二通管適用於連接888系列機心測試檢查用10888系列精度專用接頭A適用於888EA/EM/HA/FA測試精度專用接頭11888系列精度專用接頭B適用於888JA/CA機型測試精度專用接頭/3330维修手册六,常见故障检修:臂带、腕带漏气

13、检测1,按图示连接:将臂带(腕带)缠在气瓶上,与气瓶的间隙为一手指左右2,关闭压力球排气阀,将压力加到250mmHg,开始计算时间3,水银柱慢慢下降,一分钟下降不超过50mmHg,则没问题。/3331维修手册六,常见故障检修:降压速度检查1,按图示连接:装入电池,再按“开始/停止”键,使产品自动加压,加压过程中扭动气管一下,使自动加压能达到250mmHg;2,血压计压力值慢慢下降,当降到160mmHg时,开始计时;至100mmHg时应在1230秒,在此时间范围则没问题。/3332维修手册六,常见故障检修:机器误差检查1,按图示连接:按住“开始/停止”键,再装入电池,直到屏幕显示 “0”后,松开“开始/停止”键;2,关闭压力球排气阀,用压力球进行加压;3,将压力分别加到50、100、150mmHg,对比水银读数和屏幕显示,误差在3mmHg则没问题。/3333维修手册感谢欣赏!
