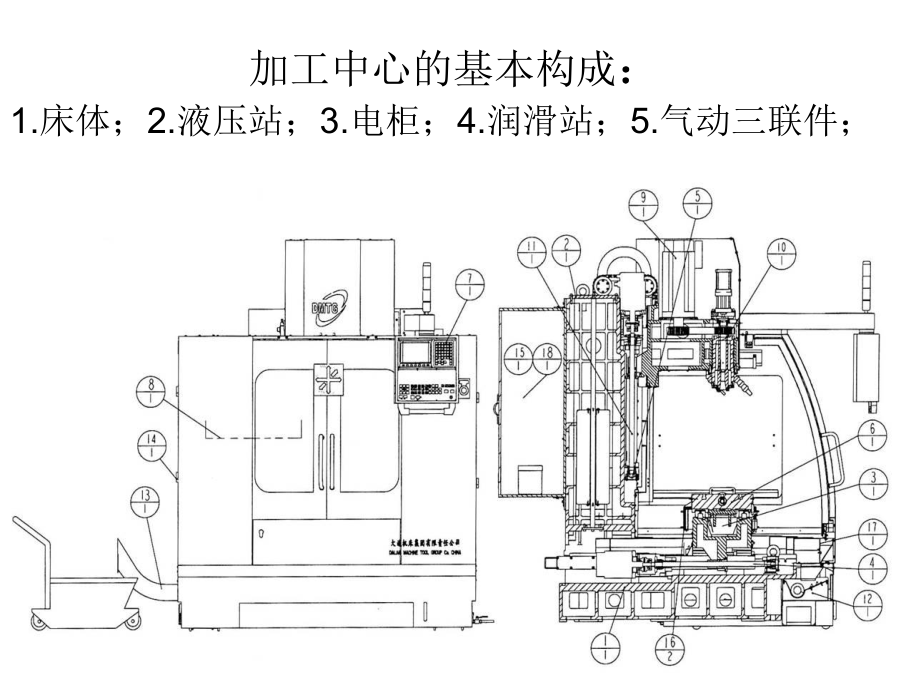

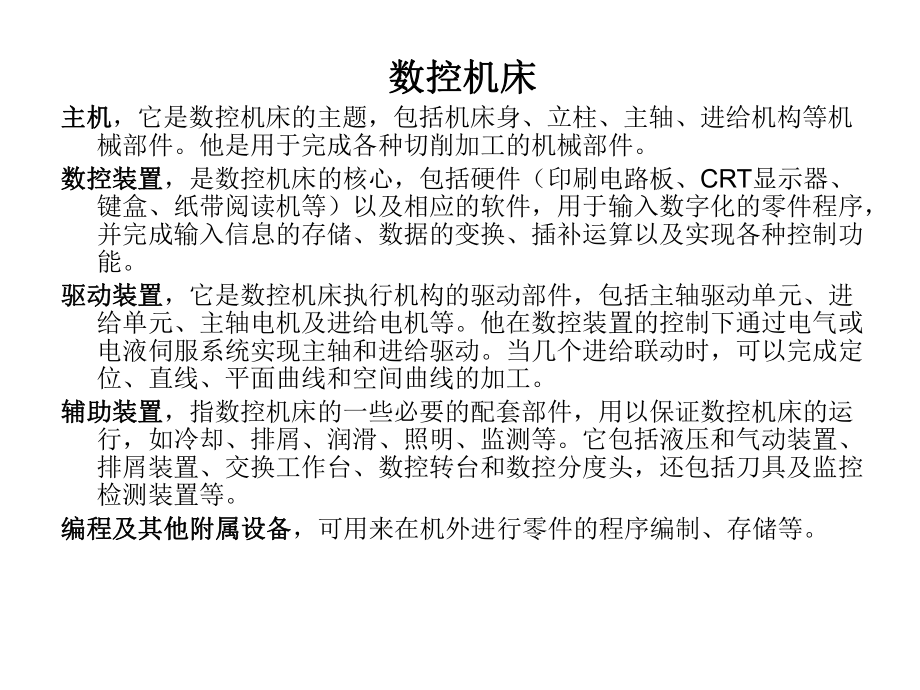

1、设备点检指导书设备科技术系导轨 丝杆篇加工中心的基本构成：1.床体；2.液压站；3.电柜；4.润滑站；5.气动三联件； 数控机床数控机床主机主机，它是数控机床的主题，包括机床身、立柱、主轴、进给机构等机械部件。他是用于完成各种切削加工的机械部件。 数控装置数控装置，是数控机床的核心，包括硬件（印刷电路板、CRT显示器、键盒、纸带阅读机等）以及相应的软件，用于输入数字化的零件程序，并完成输入信息的存储、数据的变换、插补运算以及实现各种控制功能。 驱动装置驱动装置，它是数控机床执行机构的驱动部件，包括主轴驱动单元、进给单元、主轴电机及进给电机等。他在数控装置的控制下通过电气或电液伺服系统实现主轴和
2、进给驱动。当几个进给联动时，可以完成定位、直线、平面曲线和空间曲线的加工。 辅助装置辅助装置，指数控机床的一些必要的配套部件，用以保证数控机床的运行，如冷却、排屑、润滑、照明、监测等。它包括液压和气动装置、排屑装置、交换工作台、数控转台和数控分度头，还包括刀具及监控检测装置等。 编程及其他附属设备编程及其他附属设备，可用来在机外进行零件的程序编制、存储等。 要点检，该检查些什么？要点检，该检查些什么？序号点检项目点检内容点检方法点检周期1润滑丝杆1.拆开丝母端润滑油管，手动打油看是否有油出来，若出来则正常；否则不良；2.拆开防护罩目测丝杆表面是否有油，若能看到，则润滑良好；2导轨1.拆开导轨两
3、侧的润滑油管，手动打油看是否有油出来，若出来则正常；否则不良；2.拆开防护罩目测导轨表面是否有油，若能看到，则润滑良好；3丝杆两端轴承1.拆开防护罩，拆开轴承两端的润滑油管，手动打油看是否有油过来，若过来则润滑正常，否则不良。4清理丝杆1.拆开防护罩，看丝杆上是否有切屑或油泥，若有，用煤油将其清洗干净；5导轨1.拆开防护罩，检查导轨上是否有切屑或油泥，若有，用煤油将其清洗干净；6两导轨之间1.拆开防护罩，看两导轨间是否有切屑或切屑液，若有，将其清理干净；7散热器1.用气吹和铜刷清理散热片，去除油泥；8电机散热风扇1.拆开电机尾罩，清洗风叶；9油冷机关掉油冷机电源，1.清理油冷机风扇 2.清理过
4、滤网10气动三联件空气过滤器（水杯）1.过滤器排水有压差排水与手动排水二种方式,手动排水时当水位达到滤芯下方水平之前必须排出；11减压阀1.手动旋转阀芯看压力表是否有变化，若有则正常；12油雾器（油杯）1.检查油杯里是否有油，若有则正常；导轨导轨 丝杆等工作示意图丝杆等工作示意图滚动直线导轨工作台 滑块伺服电动机 丝杆前后端支撑轴承联轴节丝母通过电机的正反转来实现机床工作台的往复运动导轨丝杆电机连接丝杆电机连接丝杆连接剖析丝杆连接剖析联轴器1.丝杆丝杆滚珠丝杆副丝杆安装方式滚珠丝杆副丝杆安装方式安装方式简图特点一端固定 一端自由1.丝杆的静态稳定性和动态稳定性都很低2.结构简单3.轴向刚度较小
5、4.适用于较短的滚珠丝杆安装和垂直的滚珠丝杆安装两端铰支1.结构简单2.轴向刚度小3.适用于对刚度和位移精度要求不高的滚珠丝杆安装4.对丝杆的热伸长较敏感5.适用于中等回转速度一端固定 一端铰支1.丝杆的静态稳定性和动态稳定性都很高适用中等回转速度2.结构稍复杂3.轴向刚度大4.适用于对刚度和位移较高的滚珠丝杆安装5.推力球轴承应安装在离热源（步进电机）较远的一端两端固定1.丝杆的静态稳定性和动态稳定性最高，适用高速回转2.结构复杂，两端轴承均调整预紧，丝杆的温度变形可转化为推力轴承的预紧力3.轴向刚度最大4.适用于对刚度和位移精度要求较高的滚珠丝杆安装5.适用较长的丝杆安装丝杆丝母丝杆丝母1
6、.滚珠丝杆滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。 2.滚珠丝杆滚珠丝杆由螺杆、螺母和滚珠组成。3.滚珠丝杆滚珠丝杆是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。 丝杆丝母该处为丝杆的工作面，在运行过程中滚珠就在此槽内滚动，长时间运转该槽容易磨损，尤其两侧面，会被磨出划痕，在检查过程中，如果发现两侧面有划痕，则该丝杆已磨损注意事项：丝杆的分类丝杆的分类ph放大视图滚动螺旋传动的工称直径（d0）和基本导程(ph)丝母的分类丝母的分类（钢珠的循环方式）丝母丝杆滚珠
7、循环剖视图滚珠循环剖视图导轨的分类导轨的分类（常见）（常见）2.导轨导轨滚动导轨滚动导轨(常见常见)滑动导轨（滑动导轨（常见常见）滚动直线导轨的作用及注意事项滚动直线导轨的作用及注意事项注意事项：该导轨侧面为工作面，在运行过程中，侧面容易磨损，检查过程中，要看侧面有没有划痕，若有则导轨磨损滑块导轨直线运动导轨的作用：是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种润滑接头丝杆丝母及导轨滑块的润滑检查丝杆丝母及导轨滑块的润滑检查丝杆丝母及导轨滑块的润滑方式通常有两种：1.在丝母和滑块内部加注润滑
8、脂2.通过润滑站经分油器将油分别连接到滑块和丝母上的接头定时打油（常见）注意事项：在检查丝杆和导轨是否有润滑时，看它的表面是否有油膜，有则润滑正常，否则，不良，要检查整个管路该处可以通过更改接头来改变注油方式润滑站分油器设备点检指导书设备科技术系机床附件篇 气动三联件气动三联件空气过滤器（水杯）减压阀油雾器（油杯）视油口压力表 在气动技术中，将空气过滤器、减压阀和油雾器三种气源处理元件组装在一起称为气动三联件，用以对进入气动元件之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。 1旋风叶子2存水杯3挡水板4滤芯5手动排水阀1.过滤器排水有压差排水与手动排水二种方式,
9、手动排水时当水位达到滤芯下方水平之前必须排出；水杯水杯检查该视窗是否有油过来，如有则油雾器正常看油杯里是否有油，若没有要及时装满油杯油杯注意事项:1.润滑不到位：1)检查润滑站是否打油；2）检查分油器出口是否有油通过。2.建立不起压力：1)看润滑站是否打油，若没打油，检查润滑站及其线路；若润滑站打油，则检查整个润滑回路中，各接头是否漏油。1 机械中的可动零、部件，在压力下接触而作相对运动时，其接触表面间就会产生摩擦，造成能量损耗和机械磨损，影响机械运动精度和使用寿命。因此，在机械设计中，考虑降低摩擦，减轻磨损，是非常重要的问题，其措施之一就是采用润滑。润滑的作用主要是：（1）减少摩擦（2）降温冷却（3）清洗作用（4）防止腐蚀（5）缓冲减振作用（6）密封作用（7）.传递动力（8）.减少磨损润滑的作用及注意事项润滑的作用及注意事项经分油器后润滑油分到机床的各个部位，例如：导轨 丝杆 轴承等润滑站分油器单向阀（原理示意图）进气口排气口空压机的工作原理空压机的工作原理实际上就是利用电机带动一个曲柄滑块机构，带动活塞做往复运动，对空气进行压缩而实现的曲柄滑块打开打开电机带动曲柄旋转电机带动曲柄旋转
