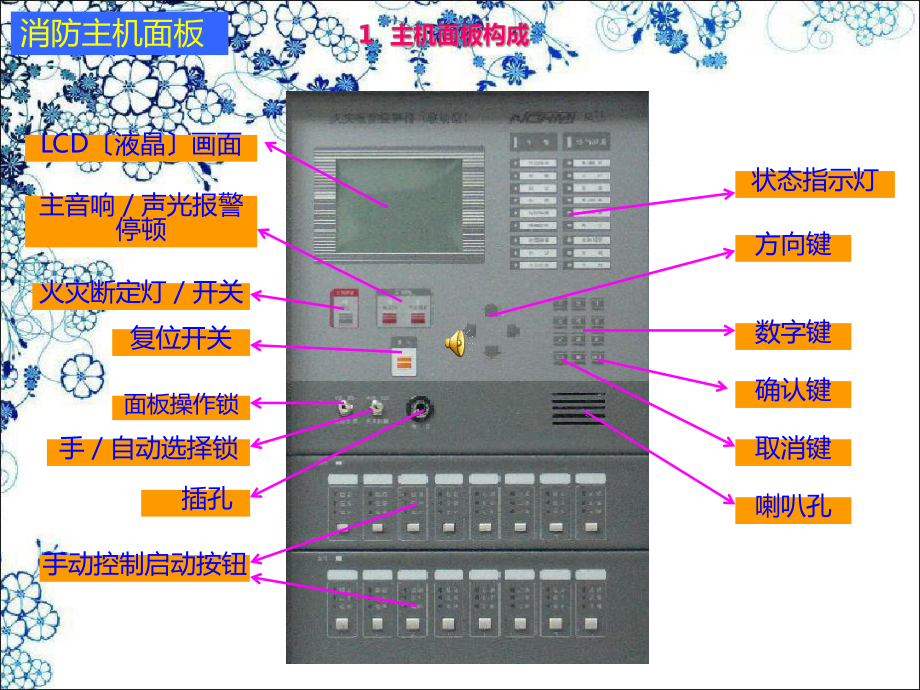

1、消防控制柜操作说明消防主机面板LCD液晶画面火灾断定灯开关主音响声光报警停顿复位开关面板操作锁手自动选择锁 插孔手动控制启动按钮状态指示灯方向键数字键确认键取消键喇叭孔消防主机面板消防主机面板持续按下秒消防主机面板消防主机面板消防主机面板消防主机面板消防主机面板消防主机面板消防主机面板消防主机面板消防主机面板消防主机面板手动灯手动状态时点亮消防主机状态指示灯火警灯火警时点亮预警灯火警预警点亮交流电源灯使用外电时点亮联动灯产生联动时点亮故障灯发生故障时点亮传输故障灯与BA系统通讯故障时点亮报警按钮灯非地址手报报警时点亮监管报警灯接入主机的外部系统动作时点亮开关注意灯有故障或开关处于不当位置时点亮

2、备用电源灯使用备电时点亮燃气泄漏灯燃气探测器报警时点亮延时灯探测器在延时时点亮反响灯主机收到设备动作的反响信号时点亮系统故障灯主机各系统故障时点亮声光故障灯声光设备故障时点亮 灯使用 时点亮发送承受灯和BA系统通讯时点亮自动灯自动状态时点亮自检灯火警试验时点亮消防主机状态指示灯R23Z主机火灾报警时的处置火灾报警时,现场警铃或声光警报器鸣响,主机红色火警指示灯常亮,并伴有扬声器的鸣响和人工语音的提示“发生火灾,请到现场确认,此时请沉着处置。按显示屏信息对现场火情确认 当人工现场确认或手报按钮、烟温感等二 报发生,进入以下程序一. 真实火警 确认“联动控制锁打在自动。 确认“面板操作锁打在允许。

3、 按下“火灾断定按钮 2秒以上,直 至按钮红灯点亮。 此时包括警铃、播送、送风机、排烟机、消防泵、电梯等可由软件设置的联动设备、接点移报、打印机等即使处于屏蔽或停顿状态,都将迅速恢复联动。 按下手动启动按钮,启动相关重要设备。确认需要起动的终端设备,按下该按钮,按钮的启动灯红色同时点亮,设备被启动后,假设收到该设备的反响信号时,那么认为其启动完成,该按钮的反响灯红色点亮。注意,不管主机在手动还是自动状态,手动启动设备均有效。 拨打119报火警R23Z主机火灾报警时的处置水泵二. 火灾后处理完成火灾处置,确认灭火后,必须 恢复主机到正常监视状态。 音响停顿对主机和声光报警设备消音按下“主音响和“

4、声光报警按钮,“主音响和“声光报警按钮灯由熄灭变常亮。R23Z主机火灾报警时的处置三. 误报火警的处理现场观察是否有大量粉尘、水雾滞留;气流速度是否过大等干扰因素存在。如环境干扰因素存在,应考虑更换探测器类型或排除干扰因素,并记录在案。对主机和声光报警设备消音按下“主音响和“声光报警按钮,“主音响和“声光报警按钮灯由熄灭变常亮。对现场误报的手动报警按钮等火灾触发器件尽快作复位或更换处理。按复位按钮对主机进展复位。主机复位 首先对现场按下的手动报警按钮、消火栓按钮等火灾触发器件及联动设备作复位处理。再按复位按钮对主机进展复位。主机所有开关均需恢复正常监视状态,否那么开关注意灯会红灯闪烁。保存好消防控制设备的所有报警、灭火的原始记录。
