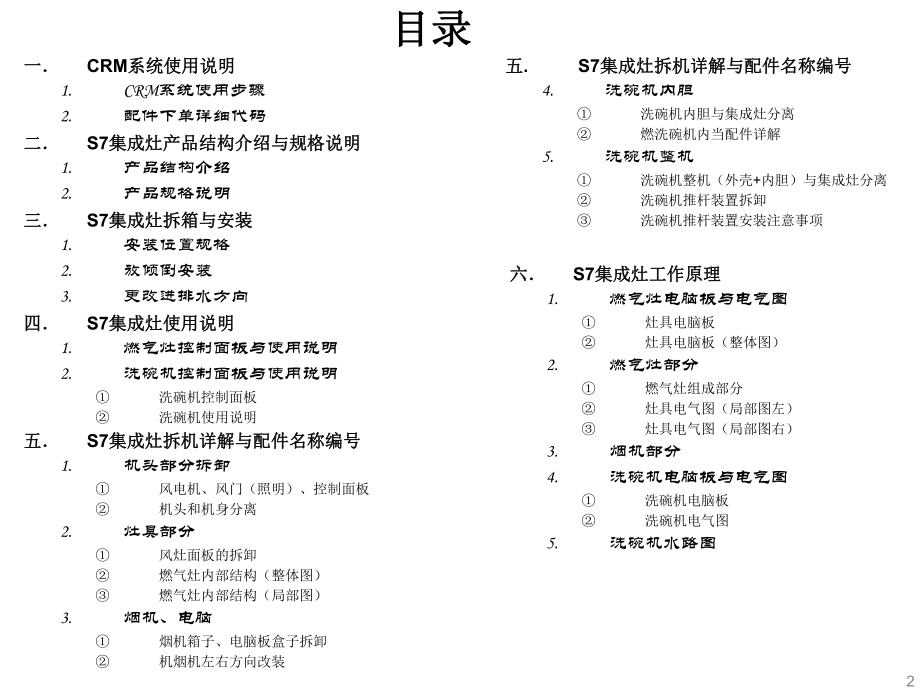

1、全国用户服务全国用户服务部部S7集成灶服务维修手册集成灶服务维修手册一一CRM系统使用说明系统使用说明1.CRM系统使用步骤2.配件下单详细代码二二S7集成灶产品结构介绍与规格说明集成灶产品结构介绍与规格说明1.产品结构介绍2.产品规格说明三三S7集成灶拆箱与安装集成灶拆箱与安装1.安装位置规格2.放倾倒安装3.更改进排水方向四四S7集成灶使用集成灶使用说明说明1.燃气灶控制面板与使用说明2.洗碗机控制面板与使用说明洗碗机控制面板洗碗机使用说明五五S7集成灶拆机详解与配件名称编号集成灶拆机详解与配件名称编号1.机头部分拆卸风电机、风门（照明）、控制面板机头和机身分离2.灶具部分风灶面板的拆卸燃
2、气灶内部结构（整体图）燃气灶内部结构（局部图）3.烟机、电脑烟机箱子、电脑板盒子拆卸机烟机左右方向改装目录目录五五. S7集成灶拆机详解与配件名称编号集成灶拆机详解与配件名称编号4.洗碗机内胆洗碗机内胆与集成灶分离燃洗碗机内当配件详解5.洗碗机整机洗碗机整机（外壳+内胆）与集成灶分离洗碗机推杆装置拆卸洗碗机推杆装置安装注意事项六六S7集成灶工作原理集成灶工作原理1.燃气灶电脑板与电气图灶具电脑板灶具电脑板（整体图）2.燃气灶部分燃气灶组成部分灶具电气图（局部图左）灶具电气图（局部图右）3.烟机部分4.洗碗机电脑板与电气图洗碗机电脑板洗碗机电气图5.洗碗机水路图2 七七. S7集成灶维修案例分析

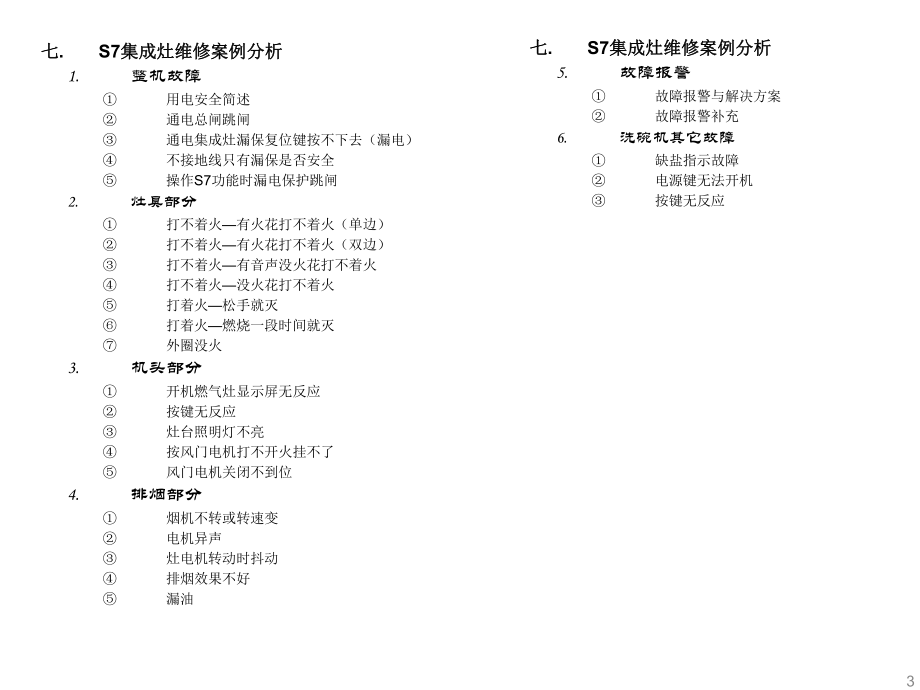

3、集成灶维修案例分析1.整机故障用电安全简述通电总闸跳闸通电集成灶漏保复位键按不下去（漏电）不接地线只有漏保是否安全操作S7功能时漏电保护跳闸2.灶具部分打不着火有火花打不着火（单边）打不着火有火花打不着火（双边）打不着火有音声没火花打不着火打不着火没火花打不着火打着火松手就灭打着火燃烧一段时间就灭外圈没火3.机头部分开机燃气灶显示屏无反应按键无反应灶台照明灯不亮按风门电机打不开火挂不了风门电机关闭不到位4.排烟部分烟机不转或转速变电机异声灶电机转动时抖动排烟效果不好漏油 七七. S7集成灶维修案例分析集成灶维修案例分析5.故障报警故障报警与解决方案故障报警补充6.洗碗机其它故障缺盐指示故障电源
4、键无法开机按键无反应34一一-1. CRM-1. CRM系统系统 配件下单步骤配件下单步骤新进去需登陆CRM系统点击订单订单按钮点击配件订单配件订单按钮点击最新订单按日期订单按日期一栏（最上面）点击配件下单配件下单点击订购配件订购配件点击选择配件名称选择配件名称2种查询方式1：配件名称（模糊查找，填入关键字即可搜出与之匹配的配件）2：精确查找（输入配件代码即可）一一-2-2. S7配件下单代码配件下单代码5配件名称配件名称下单代码下单代码通用机型通用机型配件名称配件名称下单代码下单代码通用机型通用机型直流小电机（短轴）02.05.02.00011F1/F3/F5/F6/F6X/S2/S3D/S
5、3G/S5/S6/S7旋钮02.05.15.00006S1/S2/S3/S5/S6/S7/S3D/S3G照明灯02.05.08.00026S2/S5/S6/S7灶面板：03.12.06.00175电机支架04.05.01.00179总进气管02.05.10.00050S7摆杆02.05.03.00129阀体总成02.12.14.00010S5/S6（小飞）/S7/S3G连杆03.05.01.00099脉冲02.05.01.00177S7喇叭02.05.01.00012S7/F系列新整合点火针02.12.09.00007S5/S6/S7机头显示屏玻璃02.05.04.00199S7热电偶02.1
6、2.16.00009S5/S6/S7机头显示屏02.05.01.00176S7蒂芬迪天然气主喷嘴02.05.13.00054S5/S6/S7机头侧玻璃02.05.04.00118S2/S5/S6/S7蒂芬迪天然气副喷嘴02.05.13.00053S5/S6/S7风门玻璃05.01.05.00029S2/S5/S6/S7蒂芬迪液化气主喷嘴02.05.13.00056S5/S6/S7挡烟板05.01.05.00028S2/S5/S6/S7蒂芬迪液化气副喷嘴02.05.13.00055S5/S6/S7数据转接线（机头）02.05.06.00086联动6线（连电脑板）02.05.06.00196数据连
7、接线（机身）02.12.06.00130下装饰门板03.12.04.00419S7电机转接线（机头）02.05.06.00089底脚装饰板03.12.04.00381S5/S6/S7/S3D/S3/S3G电机连接线（机身）02.12.06.00132象鼻锁扣02.12.03.00170S5/S6/S7/S3/S3G照明转接线（机头）02.05.06.00090 象鼻锁02.12.03.00215S5/S6/S7/S3/S3G照明连接线（机身）02.05.06.00198 铰链02.12.03.00183锅架02.12.11.00040S5/S6/S7油杯02.12.05.00146S3/S5/
8、S6/S7/S3D/S3G外圈分火器02.05.12.00054S5/S6/S7S7电脑板(烟机）02.05.01.00178S7内圈分火器02.05.12.00055S5/S6/S7风机8uF电容02.05.01.00024大火盖02.02.11.00219S5/S6/S7出风座02.12.05.00140S5/S6/S7/S3/S3D/S3G小火盖02.02.11.00218S5/S6/S7大电机02.12.02.00001S3/S3D/S3G/S7汤盘03.12.04.00390S5/S6/S7洗碗机操作面板6配件名称配件名称下单代码下单代码通用机型通用机型配件名称配件名称下单代码下单代
9、码通用机型通用机型内胆左侧装饰挡板 04.05.03.00174 滤波器02.05.01.00167内胆右侧装饰挡板 04.05.03.00178 烘干风扇02.05.02.00032洗碗粉/亮碟机分配器 02.05.01.00157洗碗机数据线（连电脑板）02.05.06.00186后部门控开关（后部） 02.05.01.00041软水机装置（含缺盐电路，再生阀）02.05.01.00158顶部门锁开关（顶部） 02.05.05.00234水位压力开关02.05.01.00156左卡座洗碗机电脑板02.05.01.00170右卡座洗涤泵02.05.02.00033漏水检测开关漏水检测开关排水
10、泵02.05.02.00034流量计02.05.14.00013S7温度传感器 02.05.01.00152 风机02.05.02.00032S7自动恢复温控器外进水管02.05.05.00256手动恢复温控器进水堵头02.05.05.00193 加热盘02.05.03.00221堵头扳手02.05.05.00269 加热器密封圈02.05.05.00218内进水管左02.05.05.00189 进水电磁阀02.05.14.00011内进水管右02.05.05.00190电磁阀连线（连电脑板）进水三通02.05.05.00194 电磁阀连线（连左侧电磁阀）内进水管中折叠02.05.05.001
11、91电磁阀连线（连右侧电磁阀）内进水水管（流量计出水管）02.05.05.00192 推杆电机02.05.02.00035外排水管02.05.05.00257左推杆02.05.05.00196排水堵头02.05.05.00204右推杆02.05.05.00197内排水管左02.05.05.00199 右推杆02.05.05.00195内排水管右02.05.05.00200 顶盖皮圈:02.05.05.00198排水三通02.05.05.00203 内排水管折叠02.05.05.00201 二二-1. -1. 集成灶产品结构介绍集成灶产品结构介绍左排烟管口洗碗机自动风门集烟罩点火旋钮燃烧器左进气
12、管接头洗碗机操作面板洗碗机抽手灶台照明灯按键板+显示屏集油杯电源插口底脚装饰板操作面板左进排水接头7装饰门二二-2. -2. 集成灶产品规格说明集成灶产品规格说明型号型号JJZ(Y/T)-S7额定总功率额定总功率(w)1542外形尺寸外形尺寸(mm)9006001310燃燃气气灶灶燃气种类型号液化石油气天然气额定压力(Pa)28002000额定热负荷(w)左4.6右4.6左5.0右5.0吸吸排排油油烟烟装装置置额定功率(w)250自动风门功率(w)6风量 (m3/min)符合：ZZB 032-2015风压 (Pa)噪音(db)(A)吸烟管径(mm)180灶台灶台照明照明额定功率(w)6洗洗碗碗
13、机机洗碗机额定功率(w)1280执行标准GB/T1520-2013GB4706.1-2005GN4706.25-20088三三-1. S7-1. S7安装位置规格安装位置规格1. 集成灶整机 确定安装位置以预留尺寸,参照整体橱柜尺寸示意图2 根据产品安装位置预埋电源插座并布设电源线,参照整体橱柜尺寸示意图 。3 预埋进水角阀和排水口，必须分布产品位置两侧，不能在产品背面, 整体橱柜尺寸示意图 。4 进气管走向为向左或向右，确定安装位置,参照整体橱柜尺寸示意图5 排烟管走向为向左或向右的用户请参照 墙孔尺寸示意图在相应的墙体上开一个“ ”形的止回阀墙孔。注：电源进线、插座的额定负载能力应不小于2
14、50V/10A，电源插座的位置离产品电源接口的距离应不超过1.2m。S7出厂默认为出厂默认为进排水方向进排水方向左侧，左侧，排烟排烟左测，左测，进气口进气口右侧右侧三三-2. -2. 防倾倒安装防倾倒安装后视图后视图1.拆掉 螺钉和垫片（图图1红圈红圈）2.从随机附件中取出防倾倒支架固定在1、2两处，同时取消垫片3.再将防倾倒支架用随机附件的2根膨胀螺栓固定到客户墙上图图19厨柜开孔参照图二 产品安装位置电源插座位置(必须为三角接地插座)电源接口位置活动板及开孔位置（左右按具体工况燃气管进口位置进水管排水管位置（左右按具体工况）整体橱柜尺寸示意图整体橱柜尺寸示意图墙孔尺寸示意图墙孔尺寸示意图1
15、345单位：单位：mm205225800221640600右视图右视图电源插口电源插口左进排水接头左进排水接头左排烟管口左排烟管口10三三-3.-3.更改进排水方向（更改进排水方向（出厂默认左侧进排水出厂默认左侧进排水）放大放大左左侧侧电电磁磁阀阀供供电电线线图图1集成灶左视图集成灶左视图集成灶右视图集成灶右视图左左排排水水管管左左侧侧进进水水电电磁磁阀阀入入口口右右侧侧电电磁磁阀阀入入口口堵堵盖盖右右侧侧排排水水管管堵堵盖盖右右侧侧电电磁磁阀阀供供电电线线图图2第第1步步更换电线更换电线：把：把图图1 左侧电磁阀两条供电线左侧电磁阀两条供电线（火线，零线）拔下（需用尖嘴钳），（火线，零线）拔
16、下（需用尖嘴钳）， 拔下的拔下的两条电线两条电线和和 图图1 右侧电磁阀两条供电线右侧电磁阀两条供电线 对接（不分正负，随意对接对接（不分正负，随意对接）；第第2步步更换进水更换进水：把：把图图2 右侧进水电磁阀入口右侧进水电磁阀入口 堵盖堵盖拧下（随机专用工具扳手），用卸下的拧下（随机专用工具扳手），用卸下的堵盖堵盖 把把图图1 左侧进水电磁阀入口左侧进水电磁阀入口堵住；堵住；第第3步步更换排水更换排水：把：把图图2 右侧排水管堵盖右侧排水管堵盖 卸下，把卸下，把图图1 左侧排水管堵盖左侧排水管堵盖 堵住；堵住；随机专用工具扳手随机专用工具扳手11扳手：02.05.05.00269定时锁屏巡航照明强风唤气电源弱风锁屏巡航照明强风换气弱风四四-1.-1.燃气灶控制面板与使用流程燃气灶控制面板与使用流程关机状态关机状态通入通入AC220V,播放播放“欢迎使用亿田集成灶，祝您生活愉快欢迎使用亿田集成灶，祝您生活愉快”按键，显示屏全显按键，显示屏全显2秒后熄灭系统进入关机状态秒后熄灭系统进入关机状态短按定时键短按定时键时钟设置时钟设置短按电源键短按电源键或无任何操作15分屏幕显示： 北京时间
