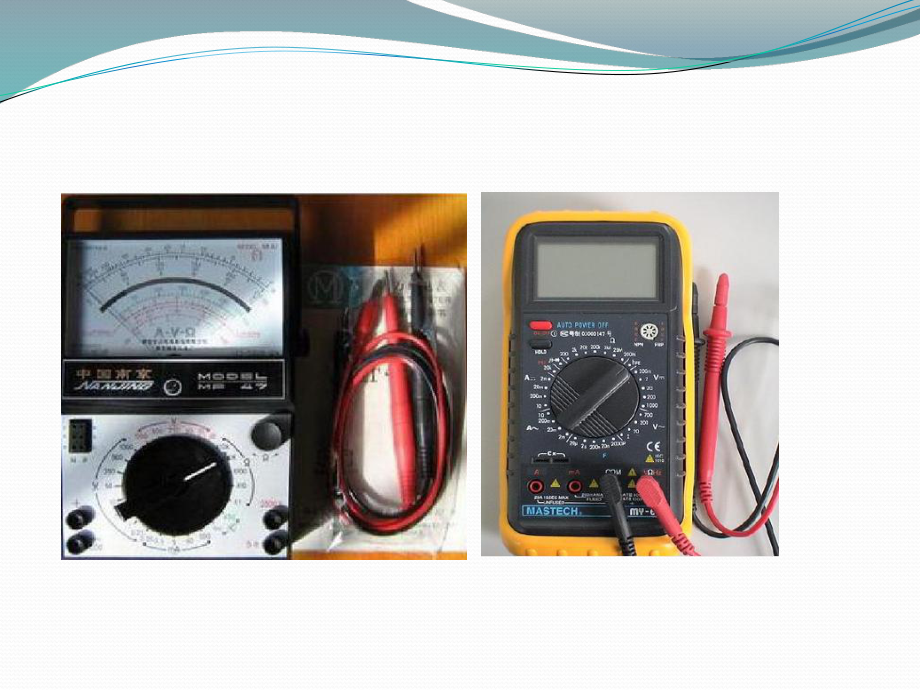

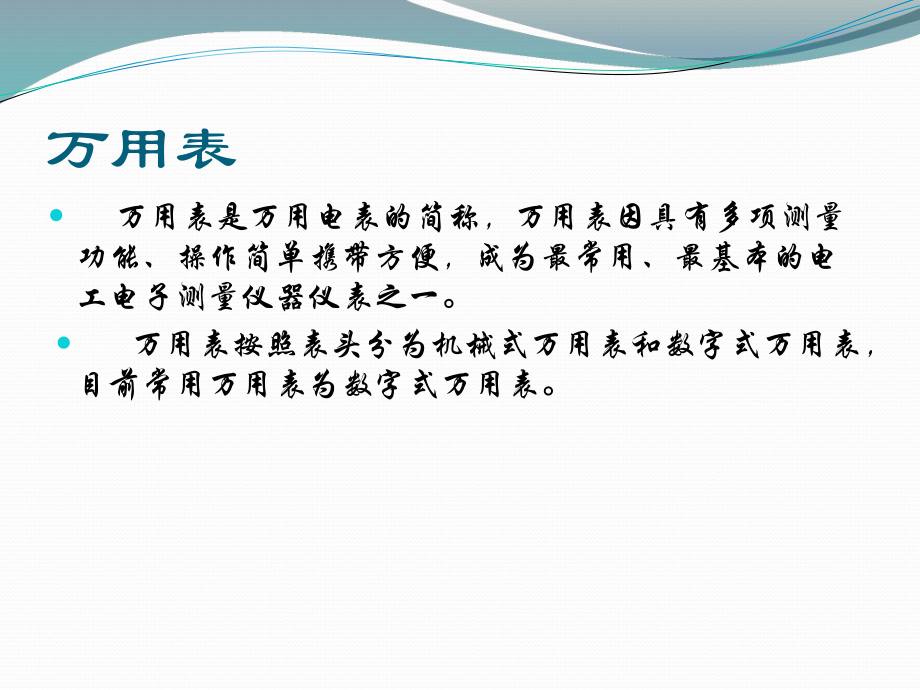

1、常用电工仪表原理及使用万用表 万用表是万用电表的简称，万用表因具有多项测量功能、操作简单携带方便，成为最常用、最基本的电工电子测量仪器仪表之一。 万用表按照表头分为机械式万用表和数字式万用表，目前常用万用表为数字式万用表。 机械式万用表机械式万用表由磁电式表头，功能旋钮、调零旋钮、插孔、表笔、外壳等构成。表头：由磁铁、线圈、游丝、表针构成。当有微弱的电流通过线圈时，会产生磁场，驱动表针从左侧向右侧偏转。表盘：上有刻度线，分别为读数。数字式万用表 数字万用表主要由两大部分构成：第一部分是输入与变换部分，其主要作用是通过电流电压转换器、交流直流转换器、电阻电压转换器将各测量量转化为直流电压量，再通
2、过量程选择，经方法或者衰减电路送入模数转换器进行转化处理；第二部分是模数转换电路，译码电路与显示部分，其构成作用与直流数字电压表的电路相同。电阻的测量1、测量步骤（1）首先红表笔插入V孔 黑表笔插入COM孔（2）量程旋钮打到“”量程档适当位置分别用红黑表笔接到电阻两端金属部分读出显示屏上显示的数据 2、注意量程的选择和转换。量程选小了显示屏上会显示 “1.” 此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于 “0” 的数，此时应换用较之小的量程。如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时单位是“”，在“2k200k” 档时单
3、位是“k”，在“2M2000M”档时单“M”。 如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1M或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。万用表的200M档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。如测一个电阻时，显示为101.0，应从101.0中减去10个字.被测元件的实际阻值为100.0即100M。直流电压的测量1、测量步骤（1）红表笔插入V孔黑
4、表笔插入COM孔（2）量程旋钮打到V-或V适当位置，读出显示屏上显示的数据 2、注意把旋钮选到比估计值大的量程档（注意：直流档是V-,交流档是V）接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取 若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。若在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极交流电压的测量1、测量步骤（1）红表笔插入V孔，黑表笔插入COM孔（2）量程旋钮打到V-或V适当位置 读出显示屏上显示的数据 2、注意表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V”处所需的量程即可。交流电压无正负之分，测量方法跟前面
5、相同。无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。 直流电流的测量1、测量步骤（1）断开电路黑表笔插入com端口，红表笔插入mA或者20A端口功能旋转开关打至A(交流)或A-(直流)，并选择 合适 的量程断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中（2）接通电路，读出LCD显示屏数字 2、注意估计电路中电流的大小。若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流 “10A”档；若测量小于200mA的电流，则将红表笔插入 “200mA”插孔，将旋钮打到直流200mA以内的
6、合适量程。将 万用表串进电路中，保持稳定，即可读数。若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。部分。其余与交流注意事项大致相同。交流电流的测量1、测量步骤（1）断开电路黑表笔插入com端口，红表笔插入mA或者20A端口功能旋转开关打至A(交流)或A-(直流)，并选择 合适 的量程断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中（2）接通电路，读出LCD显示屏数字 2、注意测量方法与直流相同，不过档位应该打到交流档位 电流测量完毕后应将红笔插回“V”孔，若忘记这一步而直接测电压，哈
7、哈！你的表或电 源会在“一缕青烟中上云霄”报废！如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降.如果显示器只显示“1”，表示过量程，功能开关应置于更高量程.表示最大输入电流为200mA，过量的电流将烧坏保险丝，应再更换，20A量程无保险丝保护，测量时不能超过15秒.其他测量1、电容测量注意测量时放电；档位选择F档2、二极管测量正反测量，读数值3、三极管测量注意三极管的类型，NPN或者PNP 数字万用表使用注意事项如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。满量程时，仪表仅
8、在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电时，显示屏将显示“000”，或低位上的数字出现跳动。禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。当万用表的电池电量即将耗尽时，液晶显示器左上角电池电量低提示。会有电池符号显示，此时电量不足，若仍进行测量，测量值会比实际值偏高。钳型电流表钳形电流表简称钳形表。其工作部分主要由一只电磁式电流表和穿心式电流互感器组成。穿心式电流互感
9、器铁心制成活动开口，且成钳形，故名钳形电流表。是一种不需断开电路就可直接测电路交流电流的携带式仪表，在电气检修中使用非常方便，应用相当广泛。测量原理钳型表的工作原理和变压器一样。 初级线圈就是穿过钳型铁芯的导线，相当于1匝的变压器的一次线圈，这是一个升压变压器。二次线圈和测量用的电流表构成二次回路。当导线有交流电流通过时，就是这一匝线圈产生了交变磁场，在二次回路中产生了感应电流，电流的大小和一次电流的比例，相当于一次和二次线圈的匝数的反比。钳型电流表用于测量大电流，如果电流不够大，可以将一次导线在通过钳型表增加圈数，同时将测得的电流数除以圈数。福禄克钳型电流表1、测钳；2、触摸挡板；3、旋转功
10、能开关；4、直流交流模式选择；5、保持按钮；6、数字显示屏；7、最小最大值按钮；8、启动电流按钮；9、电压电阻输入端子；10、公共端子；11、归零按钮；12、背光灯按钮；13、钳口开关；14、对准标记测量方式注意事项1、被测线路的电压要低于钳表的额定电压。2、测高压线路电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。3、钳口要闭合紧密不能带电换量程 兆欧表兆欧表又叫摇表也可以称为绝缘电阻测试仪，是一种简便、常用的测量高电阻的直读式仪表，可用来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。兆欧表由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。试验时接线必须正确无误
11、，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。工作原理目前使用的兆欧表大多采用手摇交流发电机，输出的交流电压通过倍压整流后供给测量线路使用。当被测电阻接在L、E端钮之间，摇动直流发电机的手柄，发电机两端产生的较高直流电压，线圈1和线圈2同时通电，通过线圈1的电流与气隙磁场相互作用产生转动力矩M1；通过线圈2的电流与气隙磁场相互作用产生转动力矩M2，二者方向相反，由于气隙磁场不均匀，所以转动力矩M1不仅与线圈1的电流有关，与线圈1所处位置相关，兆欧表指针偏转角度主要取决于两者电
12、流的比值，流过线圈2的电流基本不变，所以可以通过线圈1的电流使指针偏转角度来显示串入的电阻值注意事项 1、测量前先将兆欧表进行一次开路和短路试验，检查兆欧表是否正常。具体操作为：将两连接线开路，摇动手柄指针应指在无穷大处，再把两连接线短接一下，指针应指在零处。 2、被测设备必须与其他电源断开，测量完毕一定要将被测设备充分放电（约需23分钟），以保护设备及人身安全。 3、兆欧表与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。 4、摇测时，将兆欧表置于水平位置，摇把转动时其端钮间不许短路。摇测电容器、电缆时，必须在摇把转动的情况下才能将接线拆开，否
13、则反充电将会损坏兆欧表。 5、为了防止被测设备表面泄漏电阻，使用兆欧表时，应将被测设备的中间层（如电缆壳芯之间的内层绝缘物）接于保护环。 6、摇动手柄时，应由慢渐快，均匀加速到120rmin，并注意防止触电。摇动过程中，当出现指针已指零时，就不能再继续摇动，以防表内线圈发热损坏。 7、禁止在雷电天气或在邻近有带高压导体的设备处使用兆欧表测量8、应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。一般额定电压在500伏以下的设备，选用500伏或1000伏的兆欧表；额定电压在500伏及以上的设备，选用10002500伏的兆欧表。量程范围的选用一般应注意不要使其测量范围过多的超过所测设备的绝缘电阻值，以免使读数产生较大的误差。测量方法
