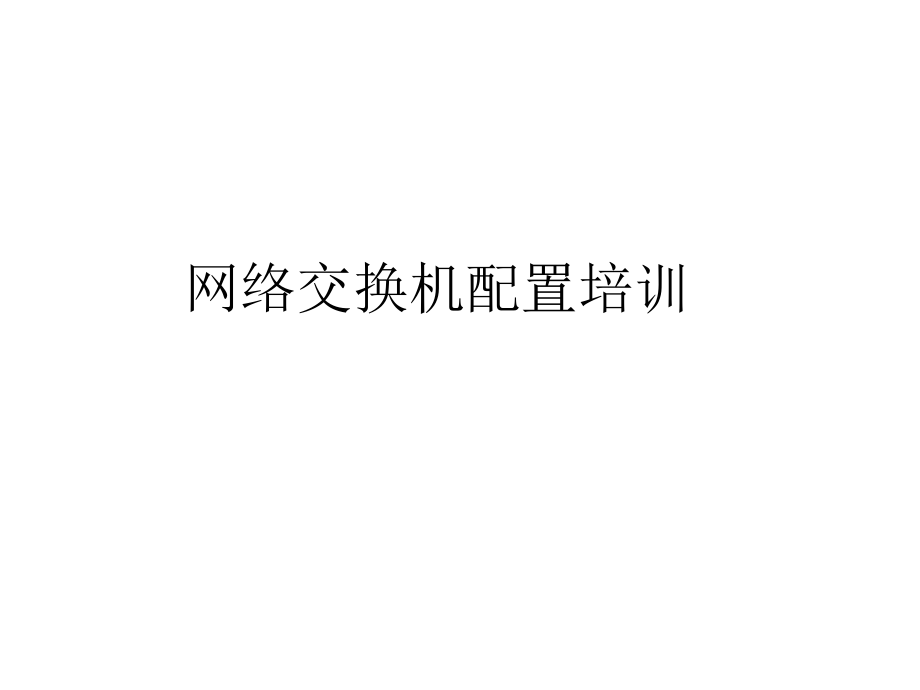

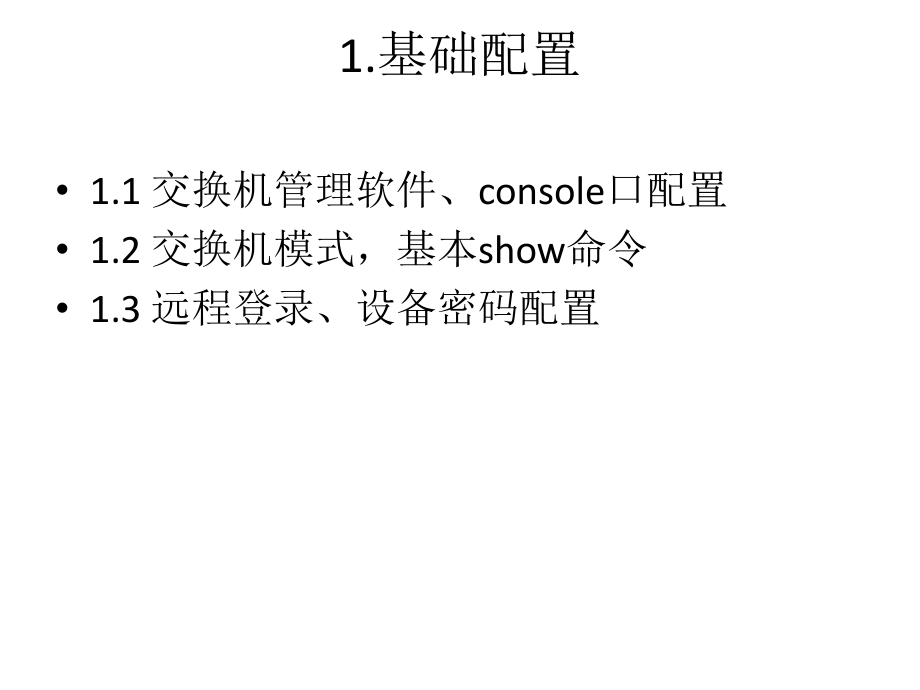

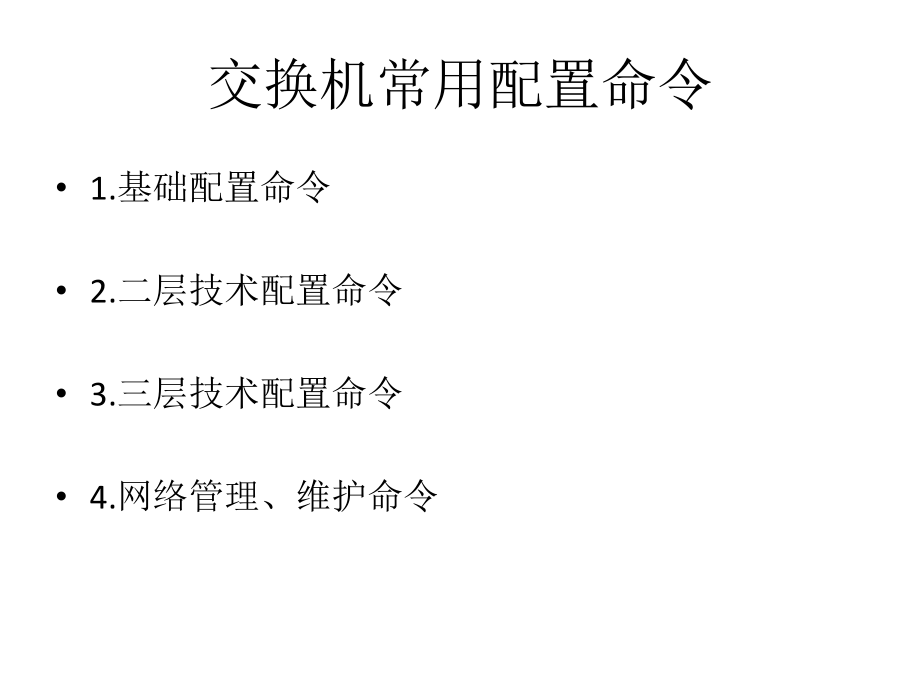

1、网络交换机配置培训交换机常用配置命令 1.基础配置命令 2.二层技术配置命令 3.三层技术配置命令 4.网络管理、维护命令1.基础配置 1.1 交换机管理软件、console口配置 1.2 交换机模式，基本show命令 1.3 远程登录、设备密码配置1.1 交换机管理软件、console口连接 1.交换机管理软件 SecureCRT 2.console口默认连接参数1.2 交换机模式，基本show命令1.特权（ enable ）模式 更改系统时间、查看设备各种状态及配置、设备重启、配置擦除等。2.配置(config)模式 配置交换机各种参数。3.基本show命令3.1 show running
2、-config 查看交换机当前配置3.2 show startup-config 查看交换机开机启动配置3.3 show ip interface brief 查看交换机3.4 show vlan 查看交换机接口VLAN信息3.5 show version 查看交换机版本、运行时间信息3.6 show cdp neighbors 查看交换机的邻居信息3.7 show interface + 接口号 查看交换机接口详细信息3.8 show spanning-tree 查看交换机生成树信息1.3 远程登录、设备密码配置 默认情况下，设备的Telnet功能处于关闭状态，通过Telnet方式登录设备的
3、认证方式为password，但设备没有配置缺省的登录密码，即在缺省情况下用户不能通过Telnet登录到设备上。因此当使用Telnet方式登录设备前，首先需要通过Console口登录到设备上，开启Telnet功能，然后对认证方式、认证密码做相应的配置。1(config)#hostname SWsw(config)#line vty 0 4 -最大连接数sw(config-line)#password cisco -远程登录密码sw(config-line)# transport input telnet -远程登录协议sw(config-line)#loginsw(config)#enable
4、password cisco - 配置特权模式密码sw(config)#service password-encryption-配置文件口令密文显示2.二层技术配置命令 2.1 VLAN协议 2.2 spanning-tree协议 2.3 MAC ACL 2.4 管理地址、默认网关 2.5 端口聚合 2.6 端口镜像 2.7 CDP协议2.1 VLAN协议 概述： 采用以太网技术构建的局域网，既是一个冲突域，又是一个广播域。当网络中主机数目较多时会导致冲突严重、广播泛滥、性能显著下降，甚至网络不可用等问题。通过在以太网中部署网桥或二层交换机，可以解决冲突严重的问题，但仍然不能隔离广播报文。在这
5、种情况下出现了VLAN（Virtual Local Area Network，虚拟局域网）技术，这种技术可以把一个物理LAN划分成多个逻辑的LANVLAN。处于同一VLAN的主机能直接互通，而处于不同LAN的主机则不能直接互通。这样，广播报文被限制在同一个VLAN内，即每个VLAN是一个广播域。2.1 VLAN协议 优点：限制广播域。广播域被限制在一个 VLAN 内，节省了带宽，提高了网络处理能力。增强局域网的安全性。VLAN 间的二层报文是相互隔离的，即一个VLAN 内的主机不能和其他VLAN 内的主机直接通信，如果不同VLAN 要进行通信，则需通过路由器或三层交换机等三层设备。灵活构建虚拟
6、工作组。通过 VLAN 可以将不同的主机划分到不同的工作组，同一工作组的主机可以位于不同的物理位置，网络构建和维护更方便灵活。VLAN类型 静态VLAN 1.基于交换机端口配置 动态VLAN 1.基于MAC地址自动划分VLAN 2.基于IP地址自动划分VLAN VOICE VLAN 根据OUI地址（MAC地址的前24位来区别语音数据流）2.1 VLAN协议VLAN 配置的几个关键参数1.VLAN ID2.VLAN NAME3.VLAN DESCRIPTION4.VLAN INTERFACE5.VLAN MODE6.TRUNK7.VTP2.2 spanning-tree协议2.21 2.21 生
7、成树协议简介生成树协议简介生成树协议是一种二层管理协议，它通过选择性地阻塞网络中生成树协议是一种二层管理协议，它通过选择性地阻塞网络中的冗余链路来消除二层环路，同时还具备链路备份的功能。的冗余链路来消除二层环路，同时还具备链路备份的功能。STP采用的协议报文是采用的协议报文是BPDU（Bridge Protocol Data Unit，桥协议数据单元）。桥协议数据单元）。BPDU包中包含的信息：根桥（Root Bridge）ID：由根桥的优先级和MAC地址组成。 根路径开销：到根桥的路径开销。 指定桥ID：由指定桥的优先级和MAC地址组成。 指定端口ID：由指定端口的优先级和该端口的全局编号组
8、成。 Message Age：BPDU在网络中传播的生存期。 Max Age：BPDU在设备中的最大生存期。 Hello Time：BPDU的发送周期。 Forward Delay：端口状态迁移的延迟时间。2.2 spanning-tree协议2.22 2.22 生成树协议基本概念生成树协议基本概念根桥：树形的网络结构必须有树根，于是STP引入了根桥的概念。根桥在全网中有且只有一个，其他设备则称为叶子节点。根桥会根据网络拓扑的变化而改变，因此根桥并不是固定的。非根桥:除了根桥外,其他所有的网桥都是非根桥。它们相互之间都交换BPDU,并在所有交换机上更新STP拓扑数据库,以防止环路并对链路失效采
9、取补救措施。在网络初始化过程中，所有设备都视自己为根桥，生成各自的配置BPDU并周期性地向外发送；但当网络拓扑稳定以后，只有根桥设备才会向外发送配置BPDU，其他设备则对其进行转发。根端口：所谓根端口，是指非根桥设备上离根桥最近的端口。根端口负责与根桥进行通信。非根桥设备上有且只有一个根端口，根桥上没有根端口。阻塞端口(Blc|cked pOrt):阻塞端口是指不能转发帧的端口,这样做是为了防止产生环路。然而,被阻塞的端口将始终监听帧。指定端口(Designated port) :有最低开销的端口就是指定端口,指定端口被标记为转发端口。2.2 spanning-tree协议 2.23 2.23
10、 STP算法及原理： (1) 初始状态 各设备的各端口在初始时会生成以本设备为根桥的BPDU，根路径开销为0，指定桥ID为自身设备ID，指定端口为本端口。 (2) 选择根桥 网络初始化时，网络中所有的STP设备都认为自己是“根桥”，根桥ID为自身的设备ID。通过交换BPDU，设备之间比较根桥ID，网络中根桥ID最小的设备被选为根桥。 (3) 选择根端口和指定端口2.2 spanning-tree协议 2.24 RSTP 快速生成树协议，收敛时间短，大约在15-30秒。 2.25 PVST（思科私有协议） STP和RSTP在局域网内的所有网桥都共享一棵生成树，不能按VLAN阻塞冗余链路，所有VL
11、AN的报文都沿着一棵生成树进行转发。而PVST则可以在每个VLAN内都拥有一棵生成树，能够有效地提高链路带宽的利用率。PVST可以简单理解为在每个VLAN上运行一个STP或RSTP协议，不同VLAN之间的生成树完全独立。2.2 spanning-tree协议 2.26 MSTP MSTP把一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立。 MSTP通过设置VLAN与生成树的对应关系表（即VLAN映射表），将VLAN与生成树联系起来。并通过“实例”的概念，将多个VLAN捆绑到一个实例中，从而达到了节省通信开销和降低资源占用率的目的。 MSTP将环路网络修剪成为一个无环的树型网
12、络，避免报文在环路网络中的增生和无限循环，同时还提供了数据转发的多个冗余路径，在数据转发过程中实现VLAN数据的负载分担。 MSTP兼容STP和RSTP，部分兼容PVST。2.2 spanning-tree协议 STP配置的几个关键参数 1.STP 模式 2.跟桥 3.备份跟桥 4.优先级优先级 5.边缘端口配置 6.更改超时时间参数2.3 ACL ACL简介： Access-list又称访问控制列表，通过安全策略来保障非授权用户只能访问特定的网络资源，从而达到对访问进行控制的目的。ACL可以过滤网络中的流量，是控制访问的一种网络技术手段。2.3 ACLACL分类：简单ACL：编号1-99，1
13、300-1999，只能匹配原地址扩展ACL：编号100-199，2000-2699，可以匹配原地址，目的地址，目的端口命名ACL：可以自由命名，可以自由删除，让你用更易于理解的方式去引用这个规则通配符掩码（反掩码）2.3 ACL ACL 策略匹配原则 1.从上至下的逐条匹配 MAC ACL: 基于MAC地址的访问控制，二层的访问控制列表，可对PC终端做基本的访问控制。2.3 ACL MAC ACL主要配置参数： 1.原MAC 2.目的MAC 3.规则编号 4.应用接口2.4 管理地址、默认网关 INTERFACE VLAN ID IP ADDRESS X.X.X.X + MASK NO SHU
14、TDOWN IP DEFAULT GATEWAY X.X.X.X2.5 端口聚合ETHERCHANNEL ETHERCHANNEL简介： 可以实现冗余，将通道内所有的端口看成一个端口，在二层环境下，任一物理链路的断开都不会给拓扑带来任何的变化，生成树也就不用重新计算。只要交换机之间有一条链路是正常工作的，那么etherchannel就正常工作。且在同一个Etherchannel下的几条链路可以实现负载分担。2.5 端口聚合ETHERCHANNEL 2.51 PAGP 思科私有协议，它可以用来创建快速etherchannel链路，在使用PAGP配置链路时，PAGP数据包就会在启用ETHERCHA
15、NNEL的端口之间发送，以协商建议这条通道。PAGP识别出匹配的以太网链路后，它会将这些链路放入一个etherchannel组中。 2.52 LACP IEEE标准协议，实现方式与PAGP几乎一致，可以在混合交换机环境中使用此协议来部署etherchannel。2.5 端口聚合ETHERCHANNEL PAGP模式：2.5 端口聚合ETHERCHANNEL PAGP协商模式2.5 端口聚合ETHERCHANNEL LACP模式：2.5 端口聚合ETHERCHANNEL LACP协商模式2.5 端口聚合ETHERCHANNEL2.7 CDP CDP 简介：思科邻居发现协议，思科私有协议，用于提供
16、直连交换机、路由器和其他思科设备的汇总信息。 CDP协议默认全局启用。 No cdp run : 全局禁用 No cdp enable: 在一个接口上禁用CDP。 显示CDP信息：show cdp neighbor3.三层技术 3.1 ARP ARP 简介： ARP（Address Resolution Protocol，地址解析协议）是将IP地址解析为以太网MAC地址（或称物理地址）的协议 在网络中，当主机或其它网络设备有数据要发送给另一个主机或设备时，它必须知道对方的网络层地址（即IP地址）。但是仅仅有IP地址是不够的，因为IP数据报必须封装成帧才能通过物理网络发送，因此发送站还必须有接收站的物理地址，所以需要一个从IP地址到物理地址的映射。ARP就是实现这个功能的协议。 RARP反向地址解析协议(Reverse Address Resolution Protocol)；作用与ARP相反，用于将MAC地址转换为IP地址。交换机三层技术 DHCP简介简介DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）用来为网络设备动态地分配IP地址
