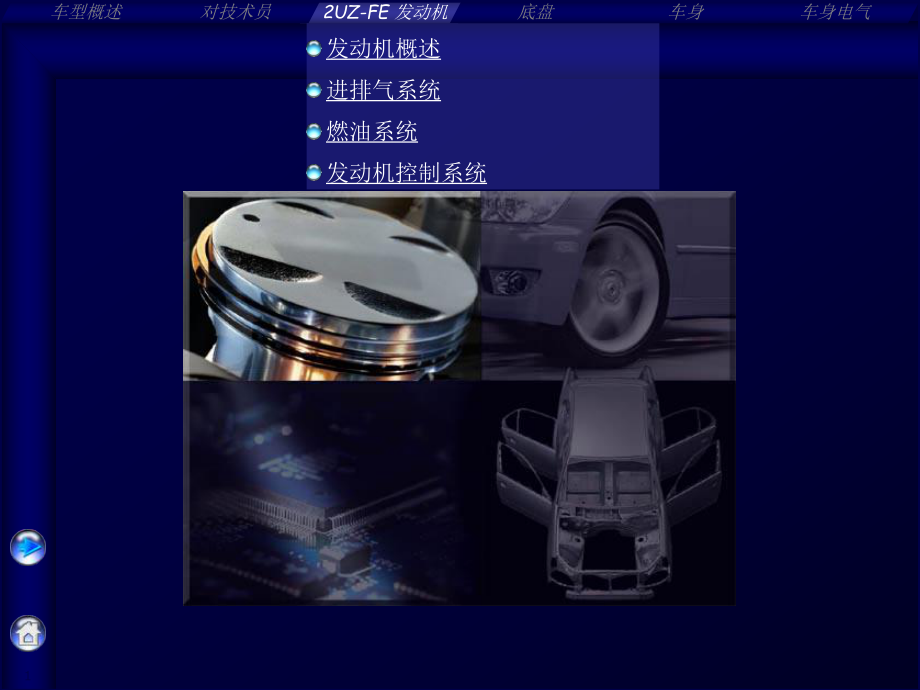

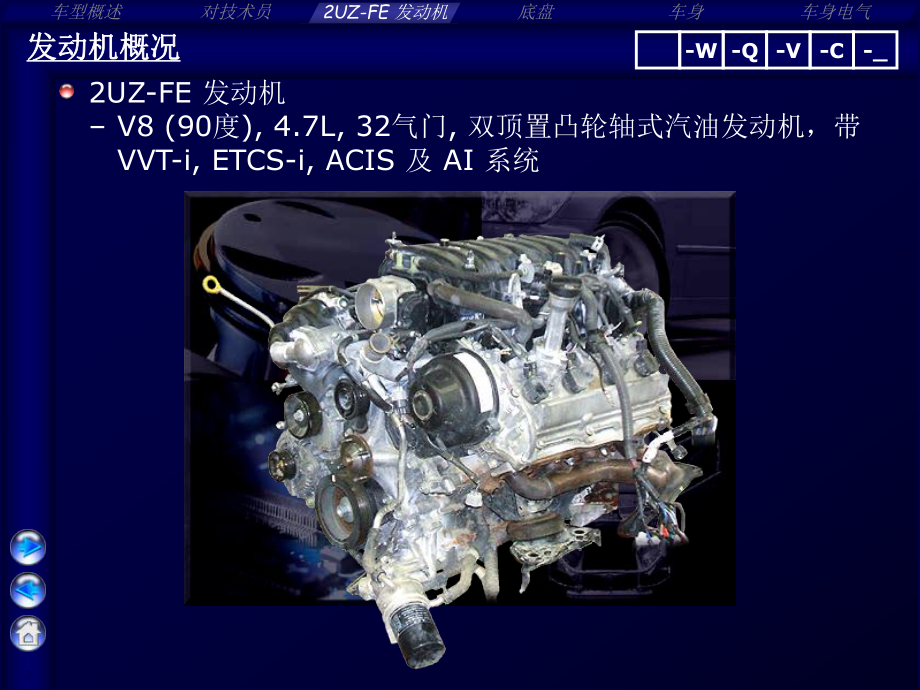

1、车身电气车型概述2UZ-FE 发动机底盘车身对技术员1发动机概述进排气系统燃油系统发动机控制系统车身电气车型概述2UZ-FE 发动机底盘车身对技术员2发动机概况发动机概况2UZ-FE 发动机 V8 (90度), 4.7L, 32气门, 双顶置凸轮轴式汽油发动机，带VVT-i, ETCS-i, ACIS 及 AI 系统-Q-V-C-_-W车身电气车型概述2UZ-FE 发动机底盘车身对技术员3发动机概况发动机概况发动机特性型式新型原型发动机2UZ-FE2UZ-FE气缸数及排列型式V8气门机构32气门 双顶置凸轮轴, 皮带齿传动, VVT-I32气门 双顶置凸轮轴, 皮带齿传动燃烧室封闭式排量 cm
2、3 (cu. in.)4664(284.5)缸径 x 行程 mm (in.)94.0 X 84.0 (3.70 X 3.31)最大输出功率kW rpm-W212 5400175 4800-W*, -C202 5400-Q, -V, Gen170 4800最大扭矩Nm rpm-W445 3400434 3400-W*, -C410 3400-Q, -V, Gen-Q-V-C-_-W*: 只有 W型才装配有预前空气滤清器车身电气车型概述2UZ-FE 发动机底盘车身对技术员4发动机概况发动机概况发动机特性型式新型原型发动机2UZ-FE2UZ-FE压缩比10.0 : 19.6 : 1点火顺序1 - 8
3、 - 4 - 3 - 6 - 5 - 7 - 2气门正时进气冲程开25 15 上止点前3 上止点前关19 59 下止点后36 下止点后排气冲程开46 下止点前关3 上止点后排放标准-W欧IV欧III-Q-C欧III *1欧II *2-V欧III欧III *1 *3欧II *2 *3Gen-Q-V-C-_-W*1: AT 型 *2: MT 型 *3: 针对 GCC(海湾合作委员会) 国家车身电气车型概述2UZ-FE 发动机底盘车身对技术员5发动机概况发动机概况主要差异-Q-V-C-_-W型式新型旧型发动机2UZ-FE2UZ-FE压缩比10.0 : 19.6 : 1活塞活塞形状有变化VVT-i进气
4、N.A.活塞机油喷嘴有N.A.进气歧管树脂铝谐振控制进气系统（ACIS）真空驱动型N.A.燃油泵控制燃油泵控制器燃油泵指示器副油箱 通过喷射泵来转换燃油油箱转换开关空气流量计插槽式嵌入式凸轮轴位置传感器MRE 型感应线圈型爆震传感器扁平型谐振型加速踏板位置传感器非接触式接触式空燃比传感器Planer（平）型 (x2)N.A.氧传感器杯式 (x2)杯式 (x4)人工智能系统有 (欧IV车型)无诊断通讯CANSerialECM前围板穿透式安装位于驾驶室内车身电气车型概述2UZ-FE 发动机底盘车身对技术员6进排气系统进排气系统排气歧管 空气喷射管是用于空气喷射系统的空气喷射管气缸盖排气歧管 (RH
5、)排气歧管-Q-C-W车身电气车型概述2UZ-FE 发动机底盘车身对技术员7燃油系统燃油系统油箱 (仅限双油箱型) 喷油泵把燃油从副油箱输送到主油箱新型新型旧型旧型油箱回油电磁阀喷射泵主油箱主油箱(93L)副油箱副油箱(45L)单向阀燃油泵燃油入口发动机发动机主油箱主油箱(96L)副油箱副油箱(45L)燃油泵燃油入口-Q-V-C-_车身电气车型概述2UZ-FE 发动机底盘车身对技术员8发动机控制系统发动机控制系统空气喷射系统 空气喷射系统有助于减少排放物-Q-C-W电动空气泵空气喷射控制阀 (真空式)空气喷射控制阀 (电子式)真空开关阀真空TWC车身电气车型概述2UZ-FE 发动机底盘车身对技
6、术员9发动机控制系统发动机控制系统空气喷射系统 位置入口入口前前电动空气泵空气喷射控制阀(真空式)空气喷射控制阀 (电子式)气压传感器空气喷射控制器-Q-C-W真空开关阀车身电气车型概述2UZ-FE 发动机底盘车身对技术员10发动机控制系统发动机控制系统空气喷射系统 电动空气泵将空气送入空气喷射控制阀空气滤清器(免维护)直流电机叶轮-Q-C-W电动空气泵到空气喷射控制阀 (电动式)空气入口车身电气车型概述2UZ-FE 发动机底盘车身对技术员11发动机控制系统发动机控制系统空气喷射系统 空气喷射控制阀 (电动式) 是控制空气流向排气口的一个开关空气喷射控制阀空气喷射控制阀 (电动式电动式)气压传
