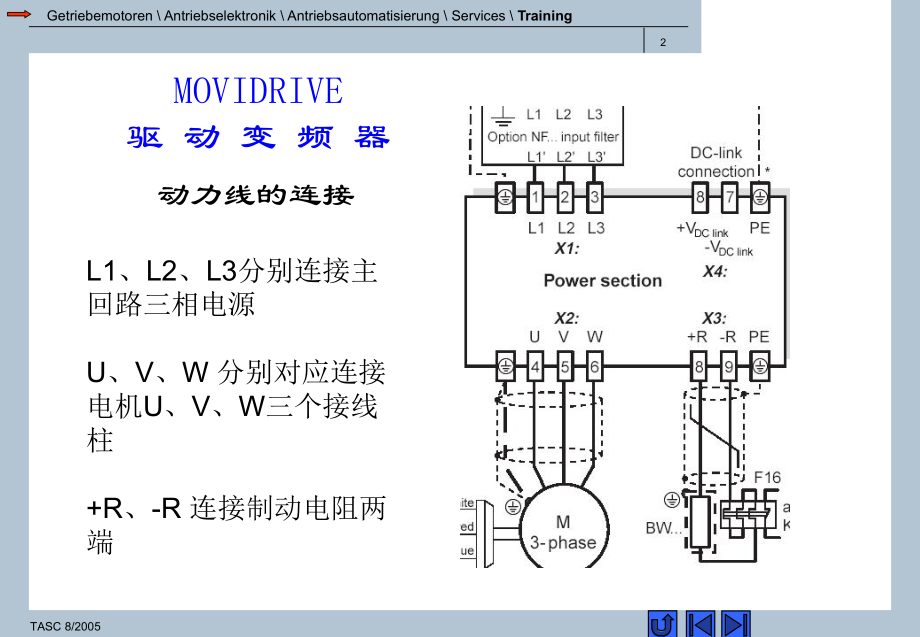

1、Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/20051Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/20052MOVIDRIVE驱 动 变 频 器 动力线的连接L1、L2、L3分别连接主回路三相电源U、V、W 分别对应连接电机U、V、W三个接线柱+R、-R 连接制动电阻两端Getriebemotoren Antriebselektronik Antrieb

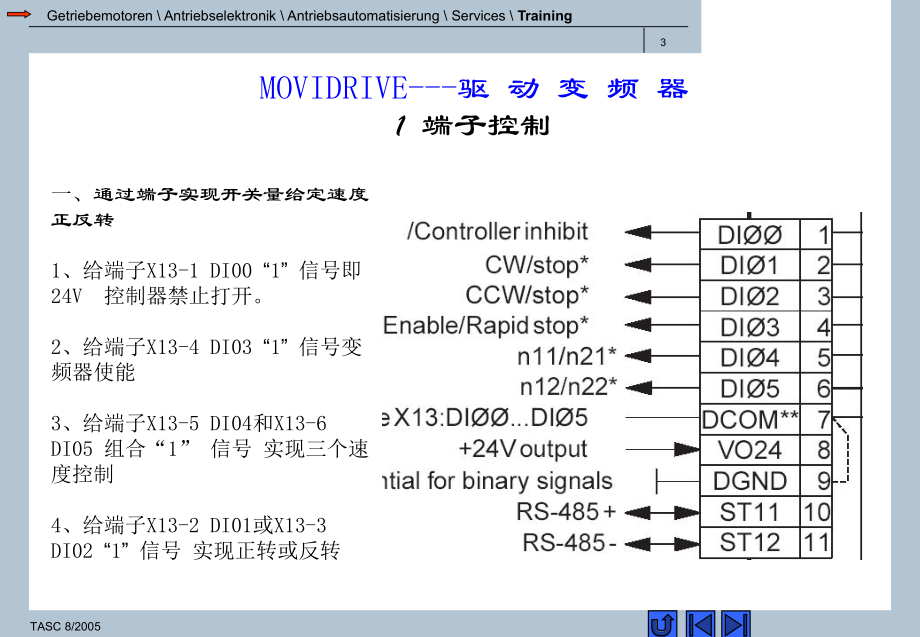

2、sautomatisierung Services TrainingTASC 8/20053MOVIDRIVE-驱 动 变 频 器1 端子控制一、通过端子实现开关量给定速度正反转 1、给端子X13-1 DI00 “1” 信号即24V 控制器禁止打开。2、给端子X13-4 DI03 “1” 信号变频器使能3、给端子X13-5 DI04和X13-6 DI05 组合“1” 信号 实现三个速度控制4、给端子X13-2 DI01或X13-3 DI02 “1” 信号 实现正转或反转Getriebemotoren Antriebselektronik Antriebsautomatisierung Serv
3、ices TrainingTASC 8/20054MOVIDRIVE-驱 动 变 频 器1 端子控制二、通过端子实现模拟量给定速度正反转 1、给端子X13-1 DI00 “1” 信号即24V 控制器禁止打开。2、给端子X13-4 DI03 “1” 信号变频器使能3、给端子X13-2 DI01或X13-3 DI02 “1” 信号 实现正转或反转4、给端子X11-2与X11-4之间加上0-10V、-10V - +10V0（4）-20mA等模拟量控制速度Getriebemotoren Antriebselektronik Antriebsautomatisierung Services Traini
4、ngTASC 8/20055参数级转换，同时按下启动调试参数级转换，同时按下启动调试指向下一个菜单条或在编辑状态指向下一个菜单条或在编辑状态下修改参数值（增大）下修改参数值（增大）指向上一个菜单条或在编辑状态指向上一个菜单条或在编辑状态下修改参数值（减小）下修改参数值（减小）取消调试取消调试/ /回到初始显示状态回到初始显示状态取消手动取消手动/ /从报警状态退出从报警状态退出MOVIDRIVE-驱 动 变 频 器2 通过面板实现手动操作Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTAS
5、C 8/200561、调出参数8802、通过左右键将光标移到“NO”下，通过上下键将其改变为“YES”3、出现控制界面后，给端子X13-1 “1”信号4、通过左右键控制正反转，通过上下键，增减速度。MOVIDRIVE-驱 动 变 频 器2 通过面板实现手动操作Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/20057MOVIDRIVE-驱 动 变 频 器3 通过面板实现手动操作Getriebemotoren Antriebselektronik Antriebsautomati
6、sierung Services TrainingTASC 8/20058选择手动操作：选择手动操作：选择手动操作按钮选择手动操作按钮通过手动操作，验证：通过手动操作，验证：v控制器和电机的连线是否正确；控制器和电机的连线是否正确；v控制器和电机性能是否完好；控制器和电机性能是否完好；v机械是否过载；机械是否过载；Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/20059MOVIDRIVE-驱 动 变 频 器3 通过软件实现手动操作点击出现给端子X13-1 DI00信号“1”点
7、击START开始运行点击CCW、CW实现正反转拉动滑条调整速度Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200510手动操作组件：手动操作组件：在手动操作前，请将DI00（控制器禁止 1 DI01（使能/快停） 0Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200511转速设定：转速设定：变转速设定值变转速设定值低速设定值低速设定值高速设定值高速设定值
8、转速设定猾块转速设定猾块定义正反转方向：定义正反转方向：v CW正转方向正转方向v CCW-反转方向反转方向Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200512运行控制：运行控制：开始运行开始运行控制器禁止控制器禁止停止运行停止运行控制器状态及实际值：控制器状态及实际值：控制器状态控制器状态实际位置实际位置实际转速实际转速输出电流输出电流开关量输出状态开关量输出状态开关量输入状态开关量输入状态注：注：监控输出电流可判断机械是否过载监控输出电流可判断机械是否过载注：注：运
9、行过程中，可自由拉动滑快；运行过程中，可自由拉动滑快；Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/2005MOVIDRIVE Drive InvertersLY 2_E 10/1998COPY DATA-数数 据据 拷拷 贝贝Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200514选择数据拷贝：选择数据拷贝：通过数据拷贝功能实现：通过数据拷贝功能实现：v
10、将控制器参数备份到将控制器参数备份到PC中；中；v将将PC参数下载到控制器内；参数下载到控制器内；或选择拷贝按钮或选择拷贝按钮Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200515选择数据源和数据目标：选择数据源和数据目标：数据源（包括数据源（包括PC文件和控制器）文件和控制器）数据地址（包括数据地址（包括PC文件和控制器）文件和控制器）Getriebemotoren Antriebselektronik Antriebsautomatisierung Services
11、TrainingTASC 8/200516下载参数：下载参数：1.选择数据源选择数据源-点击点击Browse按钮，选择按钮，选择PC文件。文件。2.选择数据地址选择数据地址-控制器（点对点连接）控制器（点对点连接）Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200517下载参数：下载参数：选择是否运行选择是否运行IPOS程序程序q主菜单参数主菜单参数q初始化参数初始化参数q IPOS用户参数用户参数q IPOS变量变量q CAM点点选择文件内容：选择文件内容：Getrieb
12、emotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200518数据源（包括数据源（包括PC文件和控制器）文件和控制器）数据源（包括数据源（包括PC文件和控制器）文件和控制器）上载参数及程序：上载参数及程序：1.选择数据源选择数据源-控制器（点对点连接）控制器（点对点连接）2.选择数据地址选择数据地址-点击点击Browse按钮，选择按钮，选择PC文件文件Getriebemotoren Antriebselektronik Antriebsautomatisierung Services Trai
13、ningTASC 8/200519上载参数及程序：上载参数及程序：填写上载文件注释填写上载文件注释Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/2005MOVIDRIVE Drive InvertersLY 2_E 10/1998User Menu-自定义用户采单自定义用户采单Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200521选择用户采单：选择用户采
14、单：新建用户采单新建用户采单编辑用户采单编辑用户采单显示用户显示用户Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200522在手动操作前，请将在手动操作前，请将DI00=1新建用户采单：新建用户采单：添加参数添加参数删除参数删除参数删除所有参数删除所有参数自定义用户采单自定义用户采单所有可选参数所有可选参数Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/20
15、0523显示用户采单：显示用户采单：显示用户采单显示用户采单Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/2005MOVIDRIVE Drive InvertersLY 2_E 10/1998FieldBus Monitor-总线监控总线监控Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200525q 利用利用MOVITOOLS软件，软件， Fieldbus
16、 Monitor 可实现总线监控功能；可实现总线监控功能；q 可实现可实现总线监控总线监控；q 可模拟主机，实现可模拟主机，实现虚拟总虚拟总 线控制线控制；选择总线监控组件：选择总线监控组件：Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200526Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/2005MOVIDRIVE Drive InvertersLY 2_E 10/1998Parameter Comparison-参数比较参数比较Getriebemotoren Antriebselektronik Antriebsautomatisierung Services TrainingTASC 8/200528选择参数比较：选择参数比较：通过参数比较功能实现：通过参数比较功能实现：v 控制器参数和出厂默认值比较；控制器参数和出厂默认值比较；v 控制器
