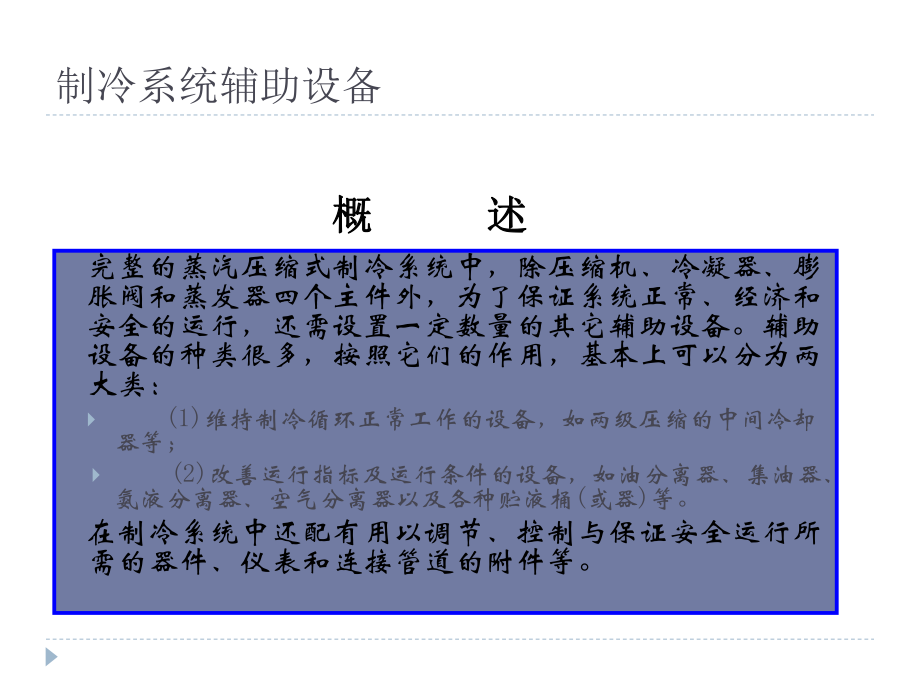

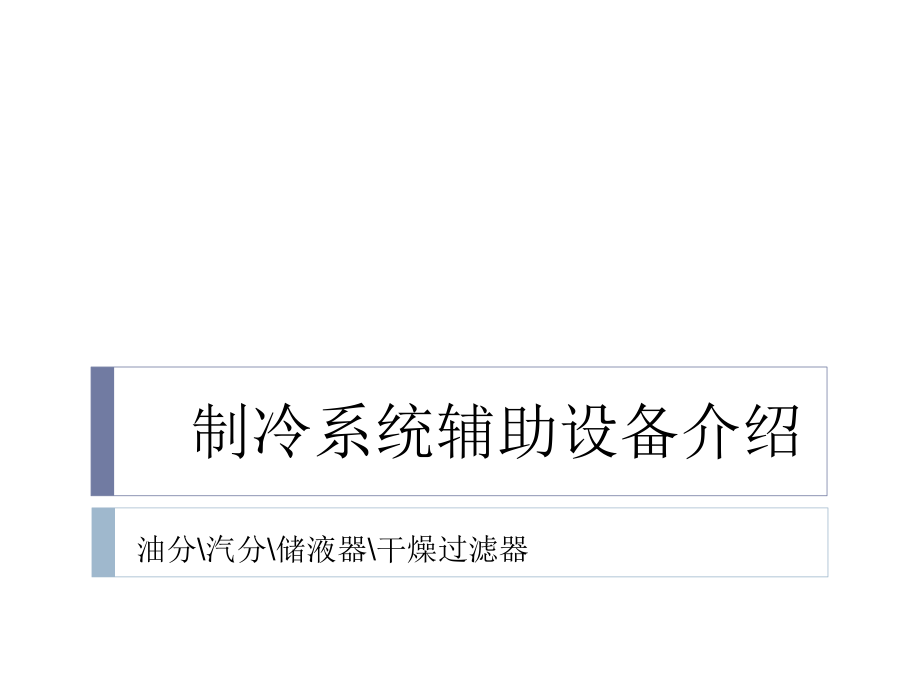

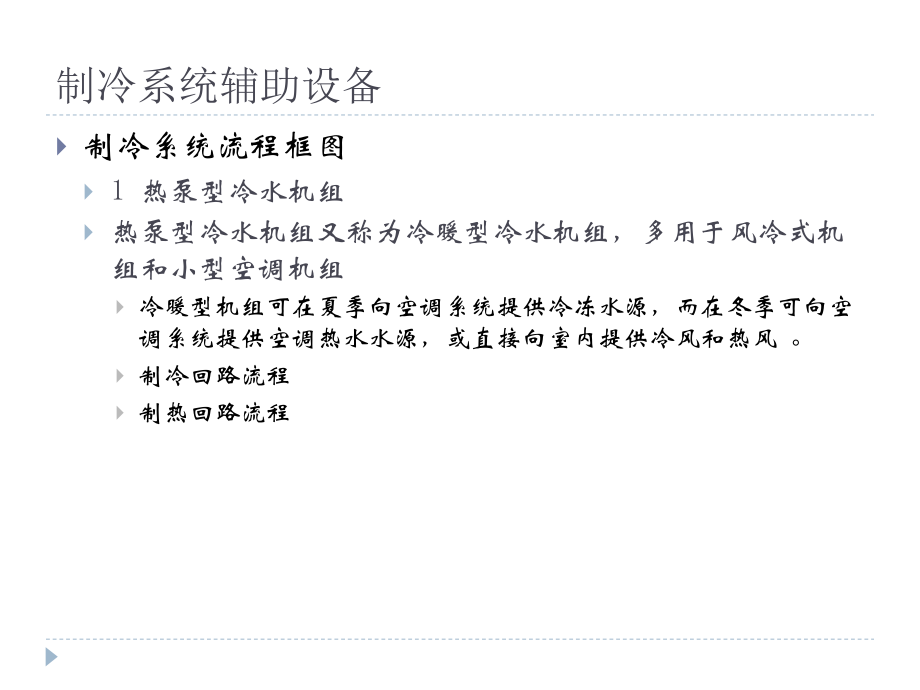

1、制冷系统辅助设备介绍油分汽分储液器干燥过滤器制冷系统辅助设备完整的蒸汽压缩式制冷系统中,除压缩机、冷凝器、膨胀阀和蒸发器四个主件外,为了保证系统正常、经济和安全的运行,还需设置一定数量的其它辅助设备。辅助设备的种类很多,按照它们的作用,基本上可以分为两大类: (1)维持制冷循环正常工作的设备,如两级压缩的中间冷却器等; (2)改善运行指标及运行条件的设备,如油分离器、集油器、氨液分离器、空气分离器以及各种贮液桶(或器)等。在制冷系统中还配有用以调节、控制与保证安全运行所需的器件、仪表和连接管道的附件等。概概 述述制冷系统辅助设备制冷系统流程框图1 热泵型冷水机组 热泵型冷水机组又称为冷暖型冷水

2、机组,多用于风冷式机组和小型空调机组 冷暖型机组可在夏季向空调系统提供冷冻水源,而在冬季可向空调系统提供空调热水水源,或直接向室内提供冷风和热风 。制冷回路流程 制热回路流程 制冷系统辅助设备1风扇 2翅片式换热器 3套管式换热器 4水泵 5膨胀阀 6视镜 7干燥过滤器 8贮液罐 9气液分离器 10压缩机 11四通换向阀 12单向阀1 13单向阀2 14单向阀3 15单向阀4 16低压接口 17高压接口热泵型风冷式冷水机组原理图制冷系统辅助设备3 分离与贮存设备3.1 气液分离器制冷系统中的气液分离设备,用于重力供液系统中,如氨液分离器,将蒸发器出来的蒸气中的液滴分离掉,以提高压缩机运转的安全

3、性;它也用在贮液器后面,用来分离因节流降压而产生的闪发气体,不让它进入蒸发器,以提高蒸发器工作效率分离原理主要利用气体和液体的密度不同,通过扩大管路通径减小速度以及改变速度的方向,使气体和液体分离 气液分离器有立式和卧式两种 正常工作时,其进气阀、回气阀、供液阀、出液阀、浮球的均压阀、压力表阀都是常开的 制冷系统辅助设备3.2 贮液器1高压贮液器 高压贮液器一般位于冷凝器之后,作用是:1)贮存冷凝器流出的制冷剂液体,使冷凝器的传热面积充分发挥作用;2)保证供应和调节制冷系统中有关设备需要的制冷剂液体循环量;3)起到液封作用,即防止高压制冷剂蒸气窜至低压系统管路中去。 高压贮液器a)氨贮液器 b

4、)氟利昂贮液器 1压力表阀 2出液管 3安全阀 4放空气管 5放油管接头 6平衡管 7进液管制冷系统辅助设备3.3 油分离器工作的基本原理如下:1)利用油的重度与制冷剂气体重度的不同,进行沉降分离。2)利用扩大通道截面降低气体流速(一般约在0.81m/s),造成轻与重的物质易分离。3)迫使气体流动方向改变,使重的油与轻的气进行分离。4)气体流动撞击器壁,由于粘度不同、质量不同产生的反向速度也不同,促使油的沉降分离。1洗涤式油分离器 制冷系统辅助设备3离心式油分离器l在筒体上部设置有螺旋状导向叶片,进气从筒体上部沿切线方向进入后,顺导向叶片自上而下作螺旋状流动,在离心力的作用下,进气中的油滴被分离出来,沿筒体内壁流下,制冷剂蒸汽由筒体中央的中心管经三层筛板过滤后从筒体顶部排出。筒体中部设有倾斜挡板,将高速旋转的气流与贮油室隔开,同时也能使分离出来的油沿挡板流到下部贮油室。贮油室积存的油可通过筒体下部的浮球阀装置自动返回压缩机,也可采用手动方式回油 制冷系统辅助设备4 制冷剂净化与安全设备4.1 干燥器、过滤器和干燥过滤器1干燥器 2过滤器 3干燥过滤器 常用的有过滤器和干燥过滤器两种 干燥过滤器a) 直角式 b) 直通式制冷系统辅助设备干燥剂滤网干燥过滤器
