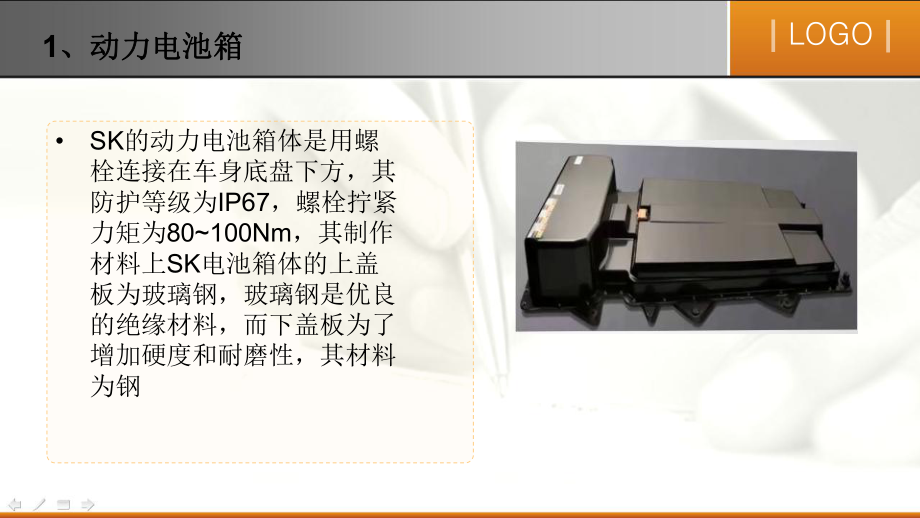

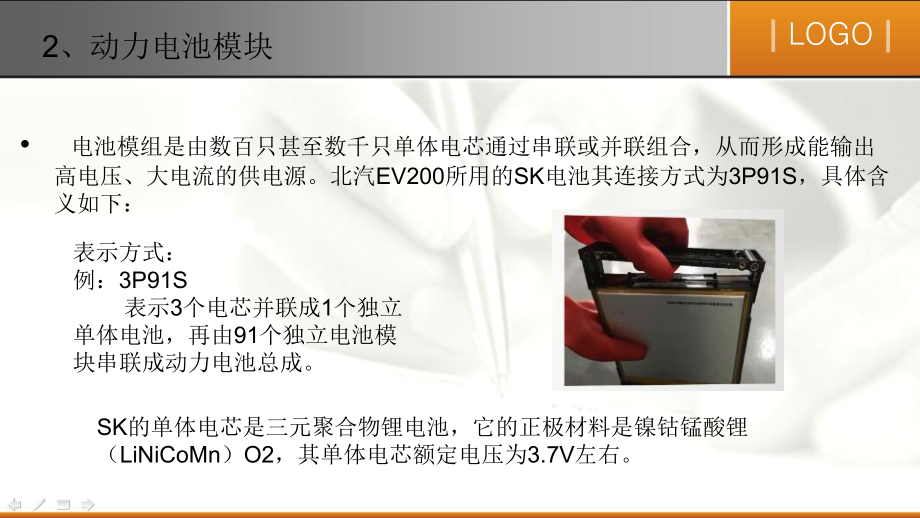

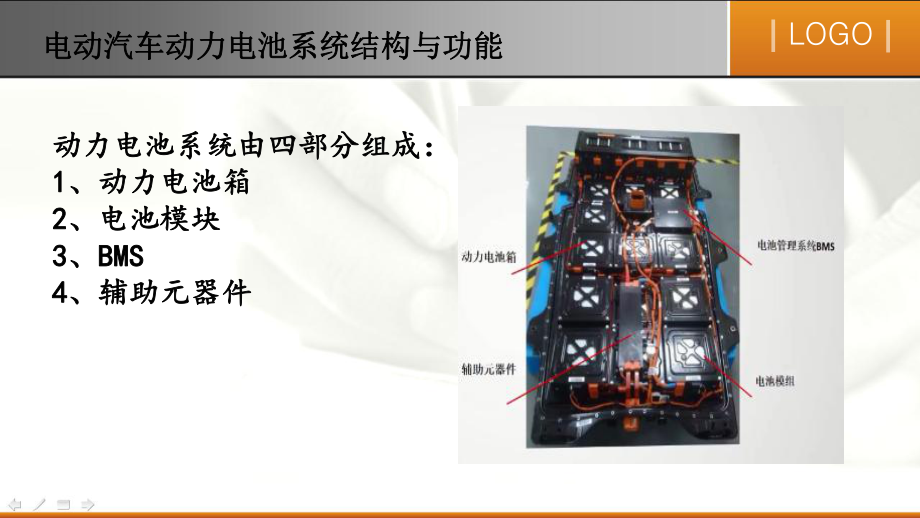

1、LOGO电动汽车动力电池系统结构与功能电动汽车动力电池系统结构与功能动力电池系统由四部分组成：动力电池系统由四部分组成：1 1、动力电池箱、动力电池箱2 2、电池模块、电池模块3 3、BMSBMS4 4、辅助元器件、辅助元器件LOGOSK的动力电池箱体是用螺栓连接在车身底盘下方，其防护等级为IP67，螺栓拧紧力矩为80100Nm，其制作材料上SK电池箱体的上盖板为玻璃钢，玻璃钢是优良的绝缘材料，而下盖板为了增加硬度和耐磨性，其材料为钢1、动力电池箱、动力电池箱LOGO 电池模组是由数百只甚至数千只单体电芯通过串联或并联组合，从而形成能输出高电压、大电流的供电源。北汽EV200所用的SK电池其连
