资源描述

《汽轮机滑销系统.ppt》由会员分享,可在线阅读,更多相关《汽轮机滑销系统.ppt(7页珍藏版)》请在第壹文秘上搜索。

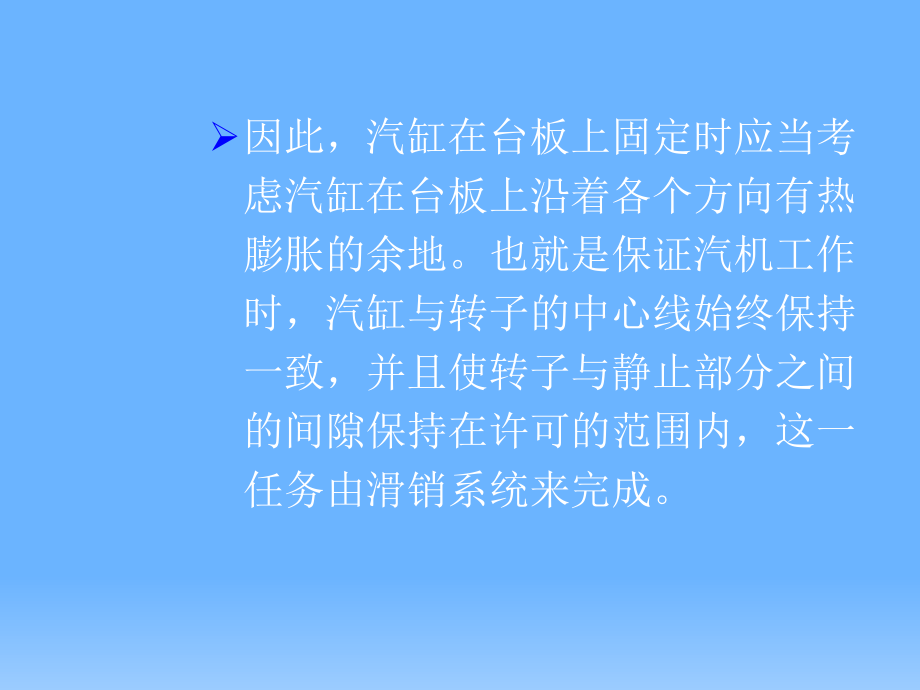

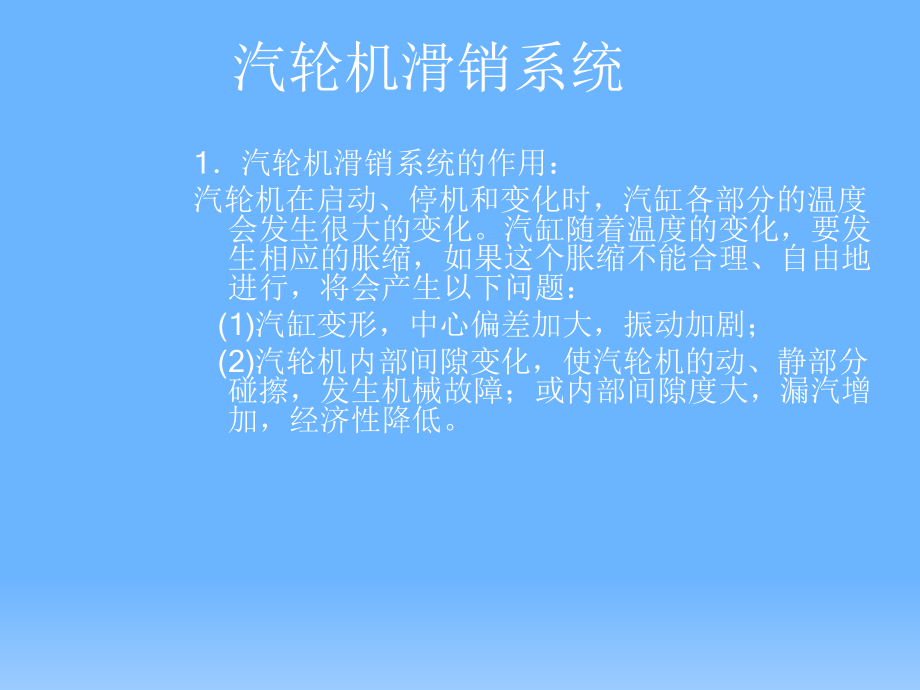

1、汽轮机汽轮机滑销系统滑销系统汽轮机滑销系统 1汽轮机滑销系统的作用:汽轮机在启动、停机和变化时,汽缸各部分的温度会发生很大的变化。汽缸随着温度的变化,要发生相应的胀缩,如果这个胀缩不能合理、自由地进行,将会产生以下问题: (1)汽缸变形,中心偏差加大,振动加剧; (2)汽轮机内部间隙变化,使汽轮机的动、静部分碰擦,发生机械故障;或内部间隙度大,漏汽增加,经济性降低。 因此,汽缸在台板上固定时应当考虑汽缸在台板上沿着各个方向有热膨胀的余地。也就是保证汽机工作时,汽缸与转子的中心线始终保持一致,并且使转子与静止部分之间的间隙保持在许可的范围内,这一任务由滑销系统来完成。 2滑销的种类和作用 根据滑

2、销的构造形式、安装位置和不同的作用,滑销系统通常由立销、纵销、横销、猫爪横销、斜销、角销等组成。热膨胀时,立销引导汽缸沿垂直方向滑动,纵销引导轴承座和汽缸沿轴向滑动,横销则引导汽缸沿横向滑动并与纵销(或立销)配合,确定膨胀的固定点,称死点。对凝汽式汽轮机来说,死点多布置在低压排汽口的中心或附近,这样在汽轮机受热膨胀时,对庞大笨重的凝汽器影响较小。 单缸汽轮机的滑销系统1横销 2纵销 3立销 4猫爪横销 滑销构造示意图1汽缸 2猫爪压销 3猫爪横销 伞柄式汽封,在汽封套上加工有几道凹槽,用镍铬合金片(其厚度一般为(0.2-0.3mm)镶嵌在汽封环上。这种汽封的特点是:当薄而软的合金片与转动部分发生碰擦时,由于合金片质软只能压弯,不易严重磨损,既使发生摩擦时,也不会使轴产生局部过热而引起永久变形,但这种汽封的密封效果较差。
