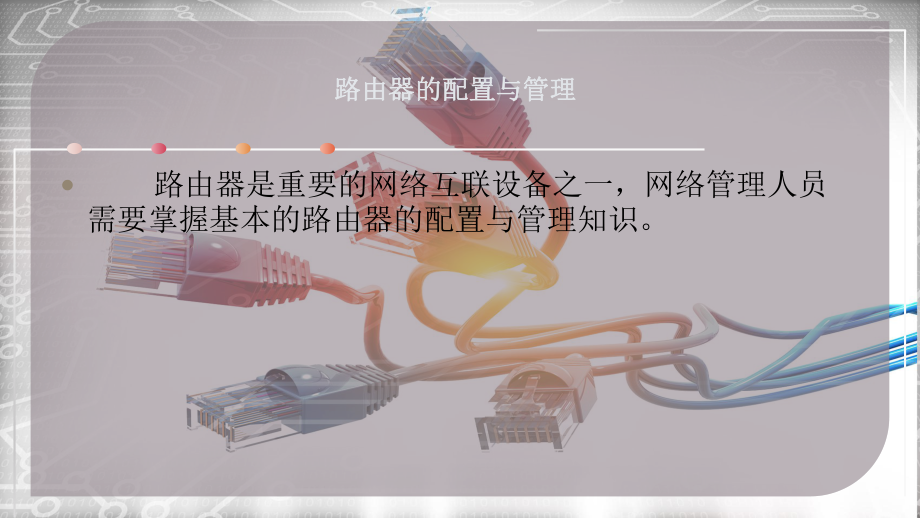

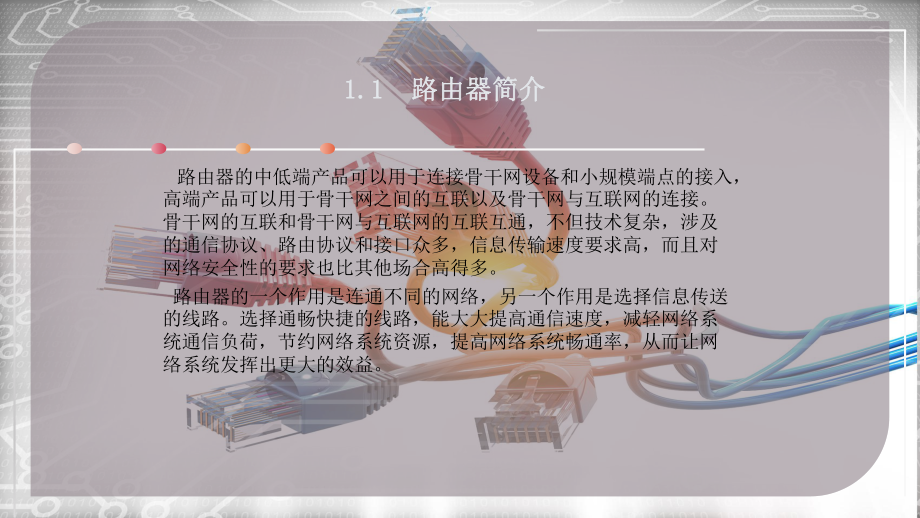

1、 路由器是重要的网络互联设备之一，网络管理人员需要掌握基本的路由器的配置与管理知识。 路由器的配置与管理路由器的配置与管理1.1 1.1 路由器简介路由器简介 路由器的中低端产品可以用于连接骨干网设备和小规模端点的接入，高端产品可以用于骨干网之间的互联以及骨干网与互联网的连接。骨干网的互联和骨干网与互联网的互联互通，不但技术复杂，涉及的通信协议、路由协议和接口众多，信息传输速度要求高，而且对网络安全性的要求也比其他场合高得多。 路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。选择通畅快捷的线路，能大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率，从
2、而让网络系统发挥出更大的效益。 1. 路由器的工作原理路由器的工作原理 当IP子网中的一台主机发送IP分组给同一IP子网的另一台主机时，它直接把IP分组送到网络上，对方就能收到。而要送给不同IP子网上的主机时，它要选择一个能到达目的子网上的路由器，把IP分组送给该路由器，由路由器负责把IP分组送到目的地。如果没有找到这样的路由器，主机就把IP分组送给一个称为“默认网关（default gateway）”的路由器。默认网关是每台主机上的一个配置参数，它是接在同一个网络上的某个路由器接口的IP地址。 在路由器转发IP分组时，根据IP分组的目的IP地址的网络号，选择合适的接口，把IP分组送出去。同主
3、机一样，路由器也要判定接口所连接的是否属于目的子网，如果是，就直接把分组通过接口送到网络上，否则，就要选择下一个路由器来传送分组。路由器也有它的默认网关，用来传送未知目的地的IP分组。这样，通过路由器把知道如何传送的IP1.1 1.1 路由器简介路由器简介分组正确转发出去，不知道的IP分组送给默认网关的路由器。这样一级级地传送，IP分组最终将送到目的地，“尽力而为”但无法传递到目的地的IP分组则被网络丢弃了。 路由动作包括两项基本内容：寻址和转发寻址和转发。寻址寻址即判定到达目的地的最佳路径，由路由选择算法来实现。路由选择算法必须启动并维护包含路由信息的路由表，其中路由信息依赖于所用的路由选择
4、算法。转发转发即沿寻找好的最佳路径传送信息分组。 路由器首先在路由表中查找，判断是否知道如何将分组发送到下一个站点（路由器或主机），如果路由器不知道如何发送分组，通常将该分组丢弃；否则就根据路由表的相应表项将分组发送到下一个站点，如果目的网络直接与路由器相连，路由器就把分组直接送到相应的端口上。 在数据转发过程中，决定路由转发速度的关键技术是路由选择协议和路由选择算法。1.1 1.1 路由器简介路由器简介 2. 路由选择协议路由选择协议 路由选择协议：用于建立和维护路由表和按照到达数据包的目的地的最佳路径转发数据包的协议，如RIPv1、IGRP、OSPF等。 它工作在传输层或应用层。路由选择协
5、议主要是运行在路由器上的协议，用来进行路径选择。路由选择协议可分为两类：在一个自治系统内的路由选择协议称为内部网关协议，自治系统之间的路由选择协议称为外部网关协议。现在广泛使用的内部网关路由选择协议有RIP-1、RIP-2、IGRP，EIGRP、IS-IS和OSPF。其中，前4种路由选择协议采用的是距离向量算法，IS-IS和OSPF采用的是链路状态算法。外部网关协议采用的是EGP和BGP。1.1 1.1 路由器简介路由器简介 3. 路由选择算法路由选择算法 路由选择算法：就是路由选择协议用于决定到达目的网络的最佳路径的计算方法。路由选择算法越简单，则路由器将使用的处理能力就越小。这将减少路由器
6、的日常费用。 按照路由选择算法能否随网络的拓扑结构或者通信量自适应地进行调整变化进行分类，路由选择算法可以分为静态路由选择算静态路由选择算法法和动态路由选择算法。动态路由选择算法。 1.1 1.1 路由器简介路由器简介 静态路由选择算法属于非自适应路由选择算法，这是一种不测量、不利用网络状态信息，仅仅按照某种固定规律进行决策的简单的路由选择算法。静态路由选择算法的特点是简单、时间开销较小，但是不能适应网络状态的变化。静态路由选择算法主要包括扩散法和固定路由表法。 动态路由选择算法属于自适应路由选择算法，是依靠当前网络的状态信息进行决策的，从而使路由选择结果在一定程度上适应网络拓扑结构和通信量的
7、变化。动态路由选择算法的特点是能较好地适应网络状态的变化，但是实现起来较为复杂，开销也比较大。1.1 1.1 路由器简介路由器简介1.2 1.2 路由器的基本配置路由器的基本配置 路由器的基本配置包括配置路由器的主机名及相关密码、配置相关接口、配置终端会话等。1.路由器的配置模式路由器的配置模式 路由器的配置模式分为用户模式、特权模式、全局配置模式、接口配置模式、子接口配置模式、控制台接口配置模式和路由器协议配置模式几类。（1）用户模式：形式为Router，启动机器后直接进入用户模式，在该模式下只能查询路由器的一些基础信息，使用一些基本的监测命令，如ping，traceroute等。（2）特权
8、模式：形式为Router#，在用户模式下输入enable命令即可进入特权模式，在该模式下可以查看路由器的配置信息和调试信息等。（3）全局配置模式：形式为Router(config)#，在特权用户模式下输入configure terminal命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。（4）接口配置模式：形式为Router(config-if)#，在全局配置模式下输入interface interface-list即可进入接口配置模式，在该模式下主要完成接口参数的配置。（5）子接口配置模式：形式为Router(config-subif)#，该模式用于配置在路由器中创建的逻辑接口。
9、（6）控制台接口配置模式：形式为Router(config-line)#，该模式通常用于配置用户口令。 （7）路由器协议配置模式：形式为Router(config-router)#，该模式用于配置路由器协议，如OSPF、RIP等。1.1 1.1 路由器简介路由器简介2. 配置主机名和相关密码配置主机名和相关密码1）配置主机名命令格式为：Router(config)#hostname 主机名2）配置相关密码命令格式为：enable password 1.1 1.1 路由器简介路由器简介 3. 配置相关接口配置相关接口 路由器作为连接广域网与局域网、广域网与广域网的设备，其接口类型十分丰富，其中包括局域网接口（AUI、RJ-45、FDDI、ATM、千兆以太网口等）、广域网接口（AUI、RJ-45、高速同步串口、异步串口、ISDN BRI端口等）；另外比较特殊的是，路由器上有两个配置接口，分别是Console和AUX，Console通常在进行路由器基本配置时用于通过专用连线与计算机连接， AUX用于路由器的远程配置连接。1.1 1.1 路由器简介路由器简介 4.配置终端会话配置终端会话 终端会话的配置主要包括Console控制台的配置、Telnet远程登录会话的配置，以及其他远程登录会话的配置。这些配置主要包括为终端会话配置登录权限、离线时间等。1.1 1.1 路由器简介路由器简介
